目录
引言·············································
第1章 CW6163卧式车床概述·····················
第2章 电动机及其它电器元件的选择··················
第3章 电气传动方案····································
第4章 电气控制线路设计····························
结束语····································
参考文献·········································
题目：CW6163型卧式车床电气控制电路设计
摘要：
机床电气控制线路设计是高职机械专业学生完成大学课程之后进行的，学生已经掌握了机械制造、机械加工的一些基本技能，从事机床控制电路的设计是对以前所学的电气知识的综合回顾和复习，以后对各种机床控制电路都可以做到触类旁通，能自己动手设计电路，也能排除相关电气故障。为我们以后走上工作岗位打下坚实的基础。
关键词： CW6163 机床 控制线路
引言
本次课程设计任务是CM6132车床主传动设计。由于CM6132车床是精密，高精密加工车床，要求车床加工精度高，主轴运转可靠，并且受外界，振动，温度干扰要小，因此，本次设计是将车床的主轴箱传动和变速箱传动分开设计，以尽量减小变速箱，原电机振动源对主轴箱传动的影响。
本次课程设计包括CM6132车床传动设计，动力计算，结构设计以及主轴校核等内容，其中还有A0大图纸的CM6132车床主传动的结构图、
本次课程设计师毕业课程设计前一次对我们大学四年期间机械专业基础知识的考核和检验。它囊括了理论力学，材料力学，机械原理，机械设计，机械制造装备设计等许多机械学科的专业基础知识，因此称之为专业课程设计。它不仅仅是对我们专业知识掌握情况的考核和检验，也是一次对我们所学的知识去分析，去解决生产实践问题的运用。由于本次课程设计实践恰与2010年考研冲刺期冲突，因此在编写课程设计说明书，设计CM6132主传动结构图的过程中难免有不少纰漏和错误，恳请老师指正。
1
第一单元 低压电器
一、低压电器的分类和常用术语.
电力拖动；是指用电动机拖动生产机械的工作机构，使之运转的一种方法.
电力拖动系统由控制设备、电动机、传动机构、工作机构组成。
二、 低压熔断器
1、作用：短路保护
2、符号：
3、分类：RC1A系列、RL1A系列
4、选用：不频繁启动IFUN=(1。5～2。5）IMN （IMN为电机IN ）
频繁启动 IFUN=(3~3.5)IMN
5、安装要求：低进高出（下进上出)
三、低压开关
1、用途:控制作用和保护作用
2、结构:电磁脱扣器、热脱扣器、欠压脱扣器
3、选用：断路器电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作峰值电流:I≥KIST(K=1～7）
四、主令电器
1、按钮
分类：停止按钮、启动按钮、复合按钮
符号；
原理:按下:常闭先断开常开后闭合；松开:常开先断开常闭后闭合.
型号：LA10—3H
2、行程开关
结构：P37
符号：
原理：撞压:常闭先断开常开后闭合；分开：常开先断开常闭后闭合.
五、接触器
1、型号：CJT1—20
2、结构：
3、符号：
六、继电器
1、作用：根据输入信号（电量或非电量）的变化，来接通或分断小电流电路(如控制电路），实现自动控制和保护电力拖动装置的电器。
2、分类：
按输入信号的性质分：电压继电器、电流继电器、时间继电器、温度继电器、速度继电器、压力继电器
按工作原理分：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器、热继电器
按输出方式分:有触点继电器、无触点继电器
3、结构：任何一种继电器,都主要分为三个部分:
感测机构:把感测到的电量或非电量传递给中间机构,并将它与预定值（整定值）相比较
中间机构:当比较值达到预定值(过量或欠量时），使执行机构动作
执行机构：执行动作
一、电磁式继电器
2
1、中间继电器：具有多组触头,所以当其他电器的触头数或触点容量不够时,可借助中间继电器作中间转换，来控制多个元件或回路.
1 《电气控制与PLC应用》习题解答
第一章 常用低压电器
1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？
答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。
电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。
1-2 三相交流电磁铁有无短路环，为什么？
答：三相交流电磁铁无短路环。三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120º，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。
1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？
答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。
直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。
1-4 交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？
答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。
1-6 交流接触器与直流接触器有哪些不同？
答：1）直流接触器额定电压有：110、220、440、660V，交流接触器额定电压有：127、220、380、500、660V。

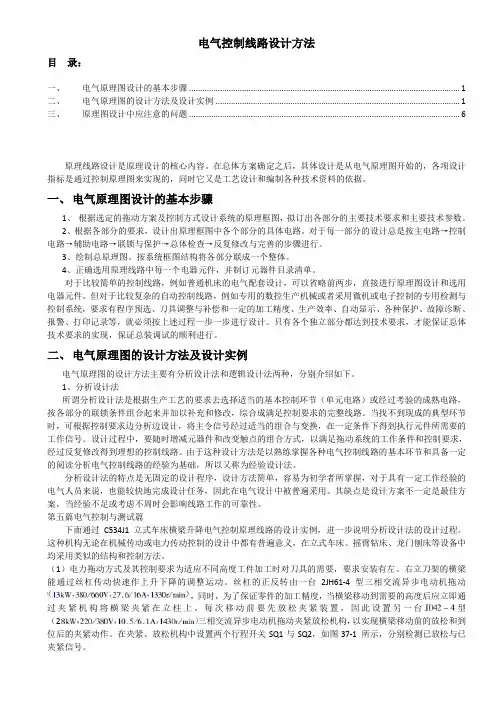

电气控制线路设计方法
目 录：
一、 电气原理图设计的基本步骤 ........................................................................................................................... 1
二、 电气原理图的设计方法及设计实例 ............................................................................................................... 1
三、 原理图设计中应注意的问题 ........................................................................................................................... 6
原理线路设计是原理设计的核心内容。在总体方案确定之后，具体设计是从电气原理图开始的，各项设计指标是通过控制原理图来实现的，同时它又是工艺设计和编制各种技术资料的依据。
一、 电气原理图设计的基本步骤
1、 根据选定的拖动方案及控制方式设计系统的原理框图，拟订出各部分的主要技术要求和主要技术参数。
2、根据各部分的要求，设计出原理框图中各个部分的具体电路。对于每一部分的设计总是按主电路→控制电路→辅助电路→联锁与保护→总体检查→反复修改与完善的步骤进行。
3、绘制总原理图。按系统框图结构将各部分联成一个整体。
4、正确选用原理线路中每一个电器元件，并制订元器件目录清单。
对于比较简单的控制线路，例如普通机床的电气配套设计，可以省略前两步，直接进行原理图设计和选用电器元件。但对于比较复杂的自动控制线路，例如专用的数控生产机械或者采用微机或电子控制的专用检测与控制系统，要求有程序预选、刀具调整与补偿和一定的加工精度、生产效率、自动显示、各种保护、故障诊断、报警、打印记录等，就必须按上述过程一步一步进行设计。只有各个独立部分都达到技术要求，才能保证总体技术要求的实现，保证总装调试的顺利进行。
