1.造价较高
一般是普通线路的8～10倍左右 ● 铁路隧道：单线约2～3万元/m，双线约3～4万元/m； ● 公路隧道大约与双线铁路隧道的相当。
●
2.施工期限长
由于修建隧道时场地狭小，工作流程环节较多，施工工序
多，工程量也比路基等大，往往成为一条线路中的关键工程。
土木工程概论
第10讲 隧道工程(1)
大于2m2的洞室。（1970年国际经济合作
与发展组织的隧道会议）
土木工程概论
第10讲 隧道工程(1)
10.1.2隧道的特点
●是交通运输线路穿越天然障碍的
有效方法
●穿越的地质条件复杂多变，工程
定位、设计、施工方法要随时作相 应调整。
●施工作业面窄，劳力设备受到限
制，工业化、机械化施工要求高
●造价昂贵
土木工程概论
第10讲 隧道工程(1)
隧道开发技术发展概况
14世纪 火药的发明用于隧道开挖 1818年 布鲁塞尔发明盾构
1896年 英国人Greothead第一次应用压缩空气
和盾构修建水底隧道
1906年 建成通车的贯穿阿尔卑斯山的新普伦隧道
最先开始应用凿岩机和硝化甘油炸药
土木工程概论
第10讲 隧道工程(1)
土木工程概论
第10讲 隧道工程(1)
3.有利于环境保护 既有利于国民经济的可持续发展。当今世界面临 人口爆炸，土地退化，资源短缺，生态变坏，气候反 常，环境恶化，人类赖以生存的地球已不堪重负，各 国都把地下发展当成一种新型国土资源来看待。
4.应用范围广泛
土木工程概论
第10讲 隧道工程(1)
10.1.2.2 缺点
土木工程概论
第10讲 隧道工程(1)
第10讲

《公路隧道施工》课件

《公路隧道施工》课件
隧道施工特点
工程量大、施工环境复杂、技术 要求高、安全风险大等。
隧道施工的重要性
01
02
03
促进地区经济发展
隧道建设可以改善地区交 通条件，促进物流和旅游 业发展，提高地区经济水 平。
提高交通效率
隧道可以缩短交通距离， 提高运输效率，缓解交通 拥堵问题。
保障国家安全
在军事领域，隧道建设可 以保障国家战略通道的安 全，提高国防能力。
在隧道内使用模板、支架等设施 ，浇筑混凝土形成衬砌。
喷锚衬砌
通过喷射混凝土和锚杆加固地层 ，形成隧道衬砌。
辅助施工方法
地层加固
通过注浆、搅拌桩等施工方法对隧道周围地层进 行加固，提高隧道施工安全性。
超前支护
在隧道开挖前，对掌子面进行超前支护，防止围 岩坍塌。
监控量测
对隧道施工过程中的围岩、支护结构等进行监测 和量测，及时掌握施工安全状况。
盾构法施工
采用盾构机进行隧道挖掘，具有施工 速度快、对周围环境影响小等优点。
隧道施工机械自动化技术
利用自动化设备进行隧道挖掘、喷射 混凝土等作业，提高施工效率和质量 。
隧道施工监控技术
采用传感器、摄像头等设备对隧道施 工过程进行实时监测和记录，及时发 现和处理施工中的问题。
发展趋势分析
绿色施工
强调隧道施工过程中的环境保 护和资源节约，降低能耗和排
问题2
隧道内涌水严重。
03
解决方案
04 设置排水沟和集水井，采用水
泵排水，加强隧道防水层施工 。
问题3
05 隧道施工对周边环境影响较大
。
解决方案
06 合理规划施工场地，控制施工
噪音、粉尘和废水的排放，加 强环境保护措施。

《公路隧道施工技术》课件

《公路隧道施工技术》课件

衬砌结构设计
进行详细的衬砌结构设计，确保隧道结构安全稳定，满足使用要 求。
衬砌施工监控
对衬砌施工过程进行实时监控，及时发现和处理异常情况，确保 衬砌施工质量。
路面及附属设施施工
1 2
路面材料选择
选择合适的水泥混凝土或沥青混凝土等路面材料 ，确保路面耐久性和行车舒适性。
附属设施建设
根据隧道使用功能和安全需求，建设必要的附属 设施，如照明、通风、消防等设施。
01
02
03
04
隧道渗漏
采取防水材料和防水层等措施 ，加强隧道防水设计和施工质
量控制，预防隧道渗漏。
施工裂缝
优化混凝土配合比和浇注工艺 ，加强混凝土养护，预防施工
裂缝的产生。
支护结构失稳
严格按照设计要求进行支护施 工，加强支护结构的监测和维
护，防止支护结构失稳。
通风不畅
合理设计通风系统，加强通风 设备的维护和管理，确保隧道
的承载能力。
衬砌方法
整体式衬砌
在隧道洞壁上浇筑整体混凝土衬 砌，一次性完成衬砌施工。
拼装式衬砌
将衬砌块拼装成环，用螺栓或焊接 连接，适用于大跨度隧道。
复合式衬砌
在隧道洞壁内外两侧分别设置防水 层和混凝土衬砌，以提高隧道的防 水性能和承载能力。
防水方法
防水层设置
在隧道衬砌外侧设置防水层，防止水渗入隧道内 部。
施工顺序
支护措施
排水设计
采用新奥法施工，以爆 破法开挖为主。
先进行进出口明挖施工 ，再进行洞身开挖。
采用锚杆、喷射混凝土 、钢拱架等支护方式。
设置排水沟和集水坑， 采用水泵排水。
施工过程控制与管理
质量管理
采用ISO9001质量管理体系，确保施 工质量。

隧道施工方法分类及适用条件学习ppt课件

隧道施工方法分类及适用条件学习ppt课件

(2) 施工作业顺序
▪ 用人工或单臂进机开挖环形拱部。或根据断面的大小，环 形拱部又可分成几块交替开挖
▪ 安设拱部锚杆、钢筋网或钢支撑、喷混凝土
▪ 在拱部初次支护保护下，用挖掘机或单臂掘进机开挖核心 土和下台阶，随时接长钢支撑和喷混凝土、封底
▪ 根据初次支护变形情况或施工安排建造内层衬砌
(3) 优缺点及适用条件
3 . 超短台阶法
台阶仅超前3～5m，只能采用交替作业。
(1) 超短台阶法施工作业顺序
▪ 用一台停在台阶下的长臂挖掘机或单臂掘进机开挖上半 断面至一个进尺
▪ 安设拱部锚杆、钢筋网或钢支撑，喷拱部混凝土
▪ 用同一台机械开挖下半断面至一个进尺。安设边墙锚杆、 钢筋网或接长钢支撑，喷边墙混凝土(必要时加喷拱部混 凝土)
❖ 3、明挖法（CCM——Cut And Cover Method） ❖ 4、盖挖法 ❖ 5、盾构法（SDM——Shield Driven Method） ❖ 6、掘进机法（TBM——Tunnel Boring Machine） ❖ 7、沉埋法 （沉管法ITTM——Immersed Tube Tunnelling Method）
图5-3 台阶法施工形式
1. 长台阶法
上、下断面相距较远，一般上台阶超前50m以上或大 于5倍洞跨。施工时上下部可配属同类机械进行平行作业， 当机械不足时也可用一套机械设备交替作业，即在上半 断面开挖一个进尺，然后再在下断面开挖一个进尺。当 隧道长度较短时，亦可先将上半断面全部挖通后，再进 行下半断面施，即为半断面法。
二、施工方法及其适用条件
地层 条件
施工 方法
山岭 隧道
矿山法
新奥法 明挖法 盖挖 盾构法 掘进
（钻爆法）（锚喷构筑法）

(完整ppt)隧道施工方法

(完整ppt)隧道施工方法
顶推法：采用顶推设备将预制管段向前推进的隧道施工方法。 特点及适用条件：机械化程度高、安全性好、质量容易控制。 适用于软土中的中小断面的隧道。
第6章 隧道工程施工方法
6.1 隧道工程施工概述 6.2 隧道主要修建方法 6.3 隧道洞身钻爆法开挖方法 6.4 隧道洞口段及明洞段施工方法 6.5 隧道辅助施工措施 6.6 特殊地质地段隧道施工
6.3 隧道洞身钻爆法开挖方法
➢ 隧道洞身钻爆法开挖方法总览 ➢ 分离式隧道常用开挖工法 ➢ 连拱隧道常用开挖工法
6.3 隧道洞身钻爆法开挖方法
6.3.1 隧道洞身钻爆法开挖方法总览
Hale Waihona Puke 开挖工法全断面法 分部开挖
台阶法 导洞法
上下台阶法 台阶分部法
下台阶分部法 上台阶分部法
侧壁导洞法 双侧壁导洞法 中导洞法和三导洞法
第6章 隧道工程施工方法
1、掌握隧道工程施工的特点、流程及常见问题 2、了解隧道常用的修建方法 3、掌握钻爆法各种开挖工法及其特点、适用性 4、熟悉隧道进洞施工的常用方法 5、掌握隧道辅助施工措施的概念、作用机理、设 计参数、施工方法及质量控制 6、了解特殊地质隧道施工方法，熟悉一般隧道塌 方的处治方法。
特点及适用条件：可使水下隧道埋深很浅，管段质量容易保障，工艺要求 很高。适用于埋深很浅、流速不大的海底或河底隧道。
6.2 隧道主要修建方法
管段预制 基槽处理
管段浮运 管段拼装 固定覆盖
6.2 隧道主要修建方法
6.2.3 钻爆法施工
A）松弛荷载理论（20世纪20年代） 稳定的岩体有自稳能力，不产生 荷载；不稳定的岩体则可能产生坍塌，需要用支护结构予以支承。
6.5 隧道辅助施工措施
5) 管棚质量控制要点 先套拱后钻孔 钻孔角度 钢管连接质量

隧道工程图文讲解ppt课件

隧道工程图文讲解ppt课件
.
第四章 隧道结构构造
§4.1 洞身衬砌 §4.2 洞门 §4.3 明洞 §4.4 竖井、斜井 §4.5 内装、顶棚及路面 §4.6 隧道的放水与排水
.
隧道 结构 构造
主体构 造物
附属构 造物
洞身 衬砌
洞身衬砌洞身衬砌的平、纵、横断面 的形状由道路隧道的几何设计确定
衬砌断面的轴线形状和厚度由衬砌计算决定
① 当初支产生形变及形变压力时，隔离层允许其有少量的变形， 可降低形变压力；
② 当初支支护力不够时，可将少量形变压力均匀的传布到二衬 上，依靠二衬制止其继续变形，且不使初衬出现裂缝时，二衬 也出现裂缝。
.
③ 具有防水效果，且可减少二次衬砌混凝土的收缩裂缝。
※ 预留初期支护变形量：在确定开挖尺寸时，应预留必要的初 期支护变形量以保证初期支护稳定后，二次衬砌的必要厚度
.
※ 仰拱的重要性
① 解决基础承载力不够，减少下沉：防止底鼓的隆起变形，调 整衬砌应力的作用；
② 封闭围岩，制止围岩过大的松弛变形，将围岩塑性变形和形 变压力控制在允许范围，提高结构的整体承载力；
③ 增加底部和墙部的支护抵抗力，防止内挤而产生剪切破坏。
※ 两层衬砌之间宜采用缓冲、隔离的防水夹层，即隔离层。
.
※ 锚喷衬砌内表面不太平整顺直，美观性差，影响司机在行车 中视觉感观，应根据需要考虑内装。 ※ 不宜采用锚喷支护作为永久衬砌的情况 ① 在某些不良地质、大面积涌水地段和特殊地段不宜采用锚 喷衬砌作为永久衬砌； ② 对衬砌有特殊要求的隧道或地段，如洞口地段，要求衬砌 内轮廓很整齐、平整； ③ 有很高的防水要求的隧道； ④ 寒冷和严寒地区有冻害的地方(锚喷衬砌抗冻胀能力较差) ⑤ 围岩及覆盖太薄，且其上已有建筑物，不能沉落或拆除者 ⑥ 地下水有侵蚀性，可能造成喷射混凝土和锚杆材料的腐蚀

隧道工程1PPT课件

隧道工程1PPT课件
指在隧道工程建设过程中，采取必要的安全措施， 保障施工人员的生命安全和身体健康，以及施工 设备和设施的安全。
隧道工程施工安全的重要性
隧道工程施工环境复杂，作业风险高，一旦发生 安全事故，后果严重。因此，保障施工安全是隧 道工程建设中的首要任务。
隧道工程施工安全的基本原则
预防为主，安全第一，综合治理。
现代隧道工程
现代隧道工程规模更大、 技术更先进，如中国高速 铁路网中的隧道群、城市 地铁等。
02
隧道工程设计与施工
BIG DATA EMPOWERS TO CREATE A NEW
ERA
隧道工程设计原则
安全至上
隧道工程设计应始终以安全为 核心，确保隧道在使用期间的
结构安全和运营安全。
经济合理
隧道工程设计应充分考虑经济效 益，在满足功能需求的前提下， 尽量降低工程造价和运营成本。
总结词：生态保护要求
详细描述：施工过程中，需采取有效措施保护 隧道穿越区域的生态环境，减少对植被和动物 的影响。
THANKS
感谢观看
暗挖法
适用于不能采用明挖法的地段，包括盾构法、顶管法等， 优点是对周边环境影响较小、开挖量小，缺点是施工难度 大、技术要求高、成本较高。
顶管法
一种非开挖的暗挖法，适用于管道穿越河流、道路等障碍 物的情况，优点是施工速度快、对周边环境影响小、成本 较低，缺点是施工组织难度较大。
隧道工程的结构设计
隧道断面设计
05
隧道工程案例分析
BIG DATA EMPOWERS TO CREATE A NEW
ERA
某城市地铁隧道工程案例分析
总结词
复杂地质条件
详细描述
该地铁隧道穿越的地质条件复杂， 包括软土、砂层、断层破碎带等多 种地层，施工难度较大。

隧道工程PPT课件

隧道工程PPT课件

第一节洞门的结构构造
隧道工程
- 拱形明洞门
- 拱形明洞门可分为路堑式和半路堑式两类。路堑式明洞门有端墙式 （常用柱式）和翼墙式两种，与一般隧道门形式相类似
柱式拱形明洞门路堑式
翼墙式拱形明洞门路堑式
12
第一节洞门的结构构造
隧道工程
- 半路堑式明洞门多用于傍山线路，其山侧与原地层相接，为了适应 傍山、横向地面坡陡的地形，一般也多以台阶形式加高端墙，并在山 侧设置挡墙支挡边坡，降低开挖高度，
大减少对坡面的冲刷
• 洞口显得宽敞，结构式样比较美观，而且对于边、仰坡坡度不一致的洞
口，设计时亦便于处理
9
第一节洞门的结构构造
- 台阶式洞门
当洞门处于傍山侧坡地区，地 面横坡较陡，洞门一侧边坡较 高时，为了减小仰坡高度及外 露坡长，可以将端墙一侧顶部 改为逐步升级的台阶形式，以 适应地形的特点，减少仰坡土 石开挖量。这种洞门也有一定 的美化作用
•明洞门
明洞门主要配合明洞结构类型设计，明 洞有拱形明洞和棚洞之分，相应明洞门 也分拱形明洞门和棚式明洞门两大类
隧道工程
棚式明洞门
5
第一节洞门的结构构造
环框式洞门
• 环框式洞门，即只镶饰隧道衬砌
两端部分
• 适用于隧道洞口仰坡极为稳固，
岩层坚硬，节理不发育，不易风化 ，地形陡峻而又无排水要求的地段
端墙式洞门
隧道工程
- 偏压斜墙式拱形明洞
• 适用于地形倾斜，低侧处路堑外侧有较宽敞的地面供回填土石，以增
加明洞抵抗侧向压力的能力。
• 承受偏压荷载，拱圈为等截面，内侧边墙为等厚直墙式，外侧边墙不
等厚斜墙式。
- 半路堑单压式拱形明洞
• 受单侧的压力，结构内轮廓与隧道一致，左右对称，结构截面左右不

《隧道工程》课件

《隧道工程》课件
隧道工程推动区域经济发 展，提升人民生活水平， 促进地区协调发展。
《隧道工程》PPT课件
隧道工程是指在地下或水中按计划布置、采用炸破、钻掘、掘进等方法，构 筑通行地下和水下的通道，为基础设施建设提供重要支撑。
概述
什么是隧道工程？
隧道工程是通过地下或水中构筑的通道，用于交通运输和基础设施建设。
隧道工程的分类及特点
隧道工程可以分为公路隧道、铁路隧道、水利隧道等，具备承载能力、密闭性、地质适应 性等特点。
制定应急预案、配备应急设备、训练
应急人员等。
3
隧道定期检查及维修工作
定期检查隧道结构、设备设施，并进 行必要的维修和保养。
隧道建设的意义
城市交通发展
隧道工程改善道路网络， 提高交通效率，促进城市 发展。
国家基础设施建设
隧道工程是国家基础设施 建设的重要组成部分，有 利于提高国家综合竞争力。
经济社会发展
1
隧道建设前期准备工作
确定施工方案、准备施工材料、组织人力资源等。
2
隧道施工具体流程
钻孔、爆破、开挖、支护、拱顶浇筑等各个环节的施工流程。
3
隧道施工常见问题及解决途径
应对地质问题隧道开通后常规运营管理
建立运营管理机构、制定运营规程、
隧道应急处理
2
定期检查设备等。
隧道工程在基础设施建设中的作用
隧道工程为城市交通发展、国家基础设施建设和经济社会发展提供重要支撑。
设计阶段
1
隧道设计前期工作
确定隧道位置、地质条件评估、结构设计方案等。
2
隧道设计中期工作
进行隧道结构设计、支护设计、防水设计等具体工作。
3
隧道设计后期工作
编制施工图纸、审查设计方案、制定施工标准等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土—0.5m；混凝土、块石—0.3m；钢筋混凝土—0.2m。
•端墙宽度与路堑横断面相适应
柱式洞门
• 适用于洞口地形较陡，地质条件较
差，岩层有较大侧压力，仰坡有下滑 的可能性的地段
• 柱式洞门工程量较翼墙式洞门大，
造价较高，施工也较为复杂
8
第一节洞门的结构构造
隧道工程
- 翼墙式洞门
• 当洞口地质较差，山体纵向推力较大时，可以在端墙式洞门以外，
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
目录
隧道工程
第三章 隧道施工的安全控制措施 第四章 关于本标段隧道施工注意
事项 第五章 隧道施工工艺流程及常用
施工方法
3
隧道工程
第一章 隧道工程基本结构
第一节 第二节 第三节
洞身支护
第四节
洞门 明洞 洞身
洞身防水层 洞身衬砌
附属设施
• 适用于自然山坡陡峻，洞门地形
开阔，岩层较为坚硬完整，山体压 力很小，开挖坡度1：0.3～1：0.5的 洞口地段
• 起挡土墙的作用，而且能支持洞
口正面上的仰坡，并将从仰坡溜下 来的地面水，汇集到排水沟中去
隧道工程
7
第一节洞门的结构构造
隧道工程
端墙的构造要求
•端墙的高度约在11.0m上下 •端墙厚度应按挡土墙的方法计算，但不应小于：浆砌片石—0.5m；片石
• 拱圈也可能采用变截面，以抵抗单侧的压力。
17
第二节明洞的结构构造
隧道工程
• 当外侧地形低下，不能保持回填土的天然稳定坡度，或是按天然稳
定坡度则边坡将延伸很远时，可以在结构的外墙顶上，接高一段挡墙， 用以拦截土石的流走，称之为耳墙式拱形明洞
• 当外侧边墙基底地质不好，不足以承受外墙传来的压力而必须把基
隧道工程
- 偏压斜墙式拱形明洞
• 适用于地形倾斜，低侧处路堑外侧有较宽敞的地面供回填土石，以增
加明洞抵抗侧向压力的能力。
• 承受偏压荷载，拱圈为等截面，内侧边墙为等厚直墙式，外侧边墙不
等厚斜墙式。
- 半路堑单压式拱形明洞
• 受单侧的压力，结构内轮廓与隧道一致，左右对称，结构截面左右不
同，内侧边墙为等厚直墙，外墙需要相对地加大，而且必须把基础放在 稳固的基岩上
台阶式拱形明洞门（半路堑式）
台阶式拱形明洞门（偏压式）
14
第二节明洞的结构构造
隧道工程
明洞是用明挖法修建的隧道，是在露天的路堑地面上，或是在敞口的基 坑内，先修筑结构物，然后再回填覆盖土石。如图所示。
明洞位置示意图
- 拱式明洞
- 路堑式拱形明洞
路堑式拱形明洞
15
第二节明洞的结构构造
隧道工程
• 路堑式拱形明洞位于两侧都有高边坡的路堑中 • 路堑式拱形明洞适用于路堑边坡处于对称或接近对称，边坡岩层基
4
第一节洞门的结构构造
隧道工程
概述
• 洞门（隧道门的简称，通常也泛指隧道门及明洞门）是隧道洞口用圬工
砌筑用以保护洞口、排放流水并加以建筑装饰的支挡结构物。
• 对于铁路隧道，隧道的长度就是其进出口洞门墙外表面与线路内轨顶面
标高线交点之间的距离；
• 对于公路隧道，隧道的长度就是其进出口洞门墙外表面与路面的交线同
大减少对坡面的冲刷
• 洞口显得宽敞，结构式样比较美观，而且对于边、仰坡坡度不一致的洞
口，设计时亦便于处理
10
第一节洞门的结构构造
- 台阶式洞门
当洞门处于傍山侧坡地区，地 面横坡较陡，洞门一侧边坡较 高时，为了减小仰坡高度及外 露坡长，可以将端墙一侧顶部 改为逐步升级的台阶形式，以 适应地形的特点，减少仰坡土 石开挖量。这种洞门也有一定 的美化作用
隧道工程
11
第一节洞门的结构构造
隧道工程
- 斜交式洞门
当线路方向与地形等高线斜交时，为了避免出现此种现象，通常应将隧 道洞门做成近于平行地形等高线方向设置，使洞门左右可以仍保持近似 对称，修建成斜交隧道门，简称斜洞门。这样将使衬砌洞口段和洞门相 对于线路呈斜交形式 。在松软地层中，不宜采用斜洞门
12
本稳定，仅防边坡有少量坍塌、落石，或用于隧道洞口岩层破碎，覆 盖层较薄而难以用暗挖法修建隧道时
• 承受对称荷载，拱、墙均为等截面，边墙为直墙式。
-偏压直墙式拱形明洞
• 适用于两侧边坡高差较大的不对称路堑。 • 承受不对称荷载，拱圈为等截面，边墙为直墙式，外侧边墙厚度大
于内侧边墙的厚度。
16
第二节明洞的结构构造

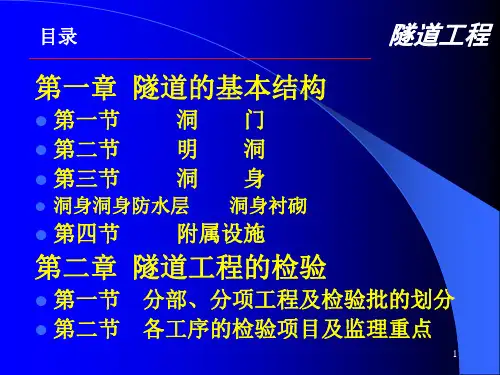

目录
