电性能参数测试仪操作规范

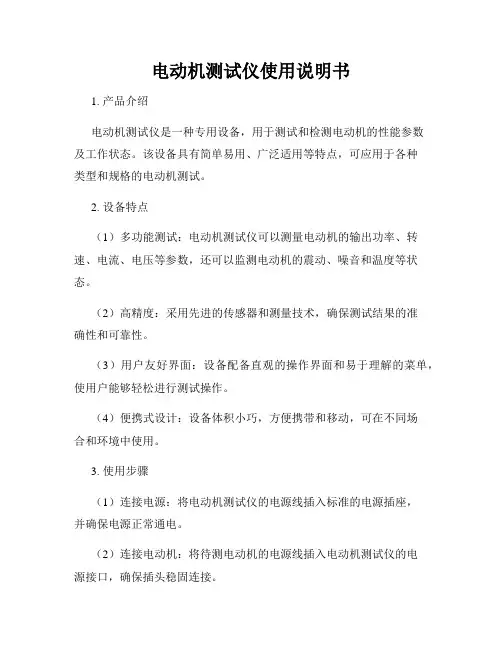

电动机测试仪使用说明书1. 产品介绍电动机测试仪是一种专用设备，用于测试和检测电动机的性能参数及工作状态。

该设备具有简单易用、广泛适用等特点，可应用于各种类型和规格的电动机测试。

2. 设备特点（1）多功能测试：电动机测试仪可以测量电动机的输出功率、转速、电流、电压等参数，还可以监测电动机的震动、噪音和温度等状态。

（2）高精度：采用先进的传感器和测量技术，确保测试结果的准确性和可靠性。

（3）用户友好界面：设备配备直观的操作界面和易于理解的菜单，使用户能够轻松进行测试操作。

（4）便携式设计：设备体积小巧，方便携带和移动，可在不同场合和环境中使用。

3. 使用步骤（1）连接电源：将电动机测试仪的电源线插入标准的电源插座，并确保电源正常通电。

（2）连接电动机：将待测电动机的电源线插入电动机测试仪的电源接口，确保插头稳固连接。

（3）设置测试参数：按照测试要求，在设备的操作界面上设置测试参数，如电流范围、电压范围等。

（4）开始测试：确认所有连接稳固后，按下启动按钮，电动机测试仪将开始测试电动机的性能参数。

（5）结果分析：测试完成后，电动机测试仪将自动显示测试结果，包括功率、转速、电流等参数。

用户可以根据需要进行结果分析和比对。

（6）结束测试：测试完成后，及时关闭电动机测试仪，并拔掉电源线。

4. 注意事项（1）在操作设备前，请认真阅读本使用说明书，并遵守安全操作规程。

（2）在连接电源和电动机时，请确保电源线和插头无损坏，并正确接地。

（3）使用过程中，如发现设备异常状况或测试结果与预期不符，请立即停止使用并联系维修人员。

（4）请勿在潮湿环境和高温环境下使用电动机测试仪，以免影响设备性能和寿命。

（5）设备需定期进行维护保养，保持清洁和干燥，以确保其正常运行。

5. 维修与保养（1）定期检查电动机测试仪的连接线是否松动或受损，必要时更换连接线。

（2）定期清洁设备外壳，保持通风良好。

（3）避免水或其他液体进入设备内部，以免损坏设备。

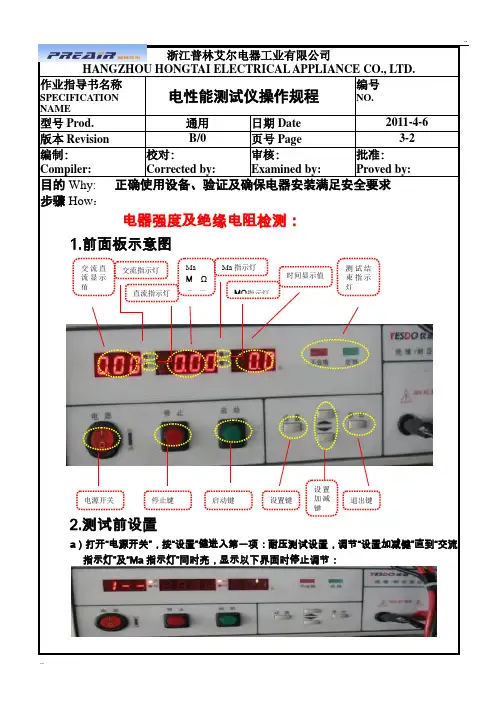

浙江普林艾尔电器工业有限公司HANGZHOU HONGTAI ELECTRICAL APPLIANCE CO., LTD.作业指导书名称 SPECIFICATION NAME电性能测试仪操作规程编号 NO. 型号Prod. 通用 日期Date 2011-4-6 版本Revision B/0页号Page 3-2编制: Compiler:校对:Corrected by: 审核:Examined by: 批准:Proved by:目的Why: 正确使用设备、验证及确保电器安装满足安全要求 步骤How ：电器强度及绝缘电阻检测：1.前面板示意图2.测试前设置a ）打开“电源开关”，按“设置”健进入第一项：耐压测试设置，调节“设置加减键”直到“交流指示灯”及“Ma 指示灯”同时亮，显示以下界面时停止调节：电源开关启动键停止键设置键设置加减键退出键交流直流显示值交流指示灯 直流指示灯MaM Ω显示M Ω指示灯Ma 指示灯测试结束指示灯时间显示值按“设置”健，然后调节“设置加减键”。

①测试产品额定电压为220-250V的，将电压调至1800V，如图㈠。

②测试产品电压为115V的，将电压调至1600V，如图㈡图㈠图㈡按“设置”健，然后调节“设置加减键”。

将电流设置为10mA，如图㈢),按“设置”健，然后调节“设置加减键”。

将时间调至2s，如图㈣；图㈢图㈣b）按“设置”健进入第二项：绝缘电阻检测设置，调节“设置加减键”直到“直流指示灯”及“MΩ指示灯”同时亮，显示以下界面时停止调节：按“设置”健，然后调节“设置加减键”。

将直流电压调至500v，如图㈤按“设置”健，然后调节“设置加减键”。

将绝缘电阻设置为2ＭΩ。

如图㈥按“设置”健，然后调节“设置加减键”。

将时间调至2s。

如图㈦图㈤图㈥图㈦按“退出”健。

设置完成。

c）将绝缘、耐压测试仪输出地线（黑色）夹在产品的金属外露部位上或电源线接地插片上，将高压输出线（红色）夹在样品的电源输出线火线端。

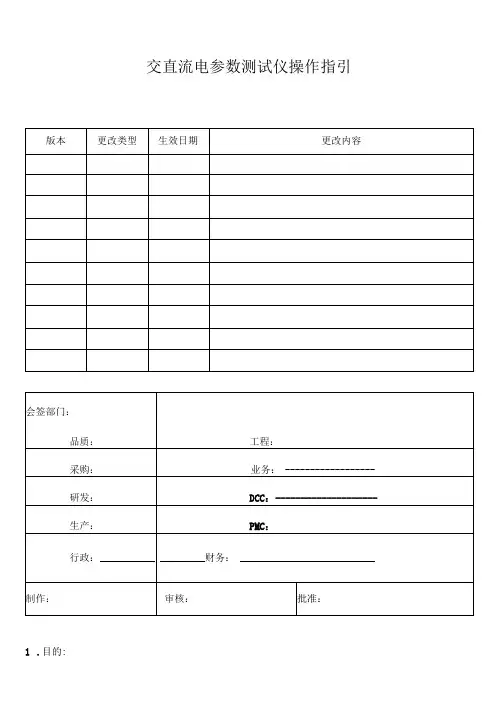

交直流电参数测试仪操作指引1.目的:1.1规范交直流电参数测试仪运行及管理要求，确保检测设备、测试人员及产品的安全。

1.2保证产品的电性能参数符合客户的相关要求。

2.范围：测试电参数的光源产品。

3.使用前准备工作：3.11检查设备的相应型号，规格是否符合所使用的市电。

3.2在接上电源前先将所有的开关置于(OFF)档，确保设备及人员的安全。

3.3测试前将仪器提前15min开机预热，使之达到稳定状态，并检查设备仪器是否有异响。

4.操作步骤：4.1查看交直流电参数测试仪后面电压/电流表的接线端是否如下图所示:4.24.3仪器后连接线接好后，打开仪器正面的电源开关置于(ON)档。

仪器打开后，正面界面显示如下：4.2.1测试模式设定：根据实际测试条件不停按‘模式'键设定测试模式(AC/DC/AC+DC),在按动过程中有对应的1ED显示。

4.2.2电压量程设定：按动'电压量程'键后，再按动“上下调整键”,循环出现(AUTO/300V/150V/75V)四个量程，选择后按“确认键”设置完毕。

4.2.3电流量程设定：按动'电流量程'键后，再按动“上下调整键”，循环出现(AUTo/20A/8A/2A)四个量程，选择后按“确认键”设置完毕。

4.2.4输入电流和功率精密设定：按动“设定键”后，出现输入电流的最大和最小值设定，按动“左右调整键”移动数值的左右光标，按动“上下调整键”调整数值的大小。

当某一数值确定后按“确认键”便可进行下--数值的设定。

依次设定完AH、A1、PH、P1o4.2.5功能选择：连续按动“功能选择键”可显示当前负载的功率、功率因数、频率。

4.2.6设置完毕后接上负载，打开负载开关，就可测试出负载相关参数。

5.点检说明：交直流电参数测试仪点检时，通过点检样品将仪器的点检状态（亮或不亮和实际电性能参数加以对比，各电参数的范围为点检样品±3%）,最终记录在《计量器具点检记录表》上。

PM99系列智能电参数测量仪用户使用手册DIGITAL POWER METER USER’S MANUAL普美仪器版权所有，未经授权禁止复制！智能电参数测量仪使用说明书目录检索第一章．．．．．．．．．．．．．．．．基本原理第二章．．．．．．．．．．．．．．．．型号选择第三章．．．．．．．．．．主要技术参数及指标第四章．．．．．．．仪表使用说明及操作方法第五章．．．．．．．．．．．．．．．．操作前准备第六章．．．．．．．．．．．．．．．．装箱清单前言感谢购买【普美/DCUU】智能电参数测试仪（数字功率计，DIGITAL POWER METER），本产品手册包含仪器功能、操作流程等，为确保正确使用本仪器，在操作仪器前请仔细阅读手册。

请妥善保存手册，以便遇到问题能够快速查阅。

注意：1、对本手册的内容如有不同理解，以本公司技术部门的解释为准；2、本手册所描述的内容可能并非包含仪器的所有内容，本公司有权对产品的性能、功能、外观、附件、包装等进行改进或改变，而不另行通知；3、本手册版权归中中山市中翔仪器有限公司所有，其他任何公司或个人不得抄袭本手册。

手册内容有可能改变，恕不另行通知。

安全规定在使用本仪器的所有过程中必须注意下列安全规定，如果不合理使用，仪器所提供的功能可能受损。

本仪器使用了下列标记：高电压警告符号，为了避免人身伤害或损坏仪器，操作者应参照说明书开关接通符号开关断开符号警告勿在爆炸性环境下操作。

不要在放有易燃易爆品的地方使用仪器。

在这种环境下使用任何电气仪器都有可能造成安全伤害。

保护地线打开电源线前确保接好了保护地线以防电机，本仪器接地端为电源插座的地线端。

供电电源打开电源前请确保供电电源电压与额定电压匹配。

勿取下仪器的任何外壳部分有些地方具有高电压，未经特别许可严禁取下仪器外壳和拆卸仪器的任何部件。

第一章基本原理一、原理框图图1原理框图仪器主要由输入（电压、电流输入）、微型计算机、显示和接口部分组成。

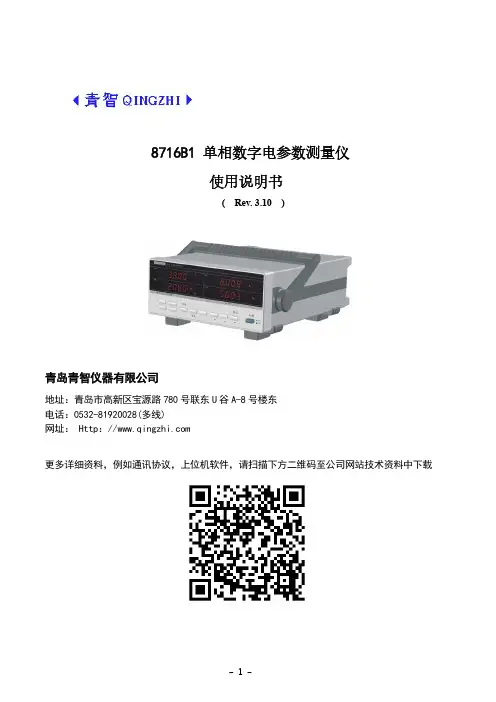

8716B1 单相数字电参数测量仪使用说明书( Rev. 3.10 )青岛青智仪器有限公司地址：青岛市高新区宝源路780号联东U谷A-8号楼东网址： Http：//更多详细资料，例如通讯协议，上位机软件，请扫描下方二维码至公司网站技术资料中下载目录第一章主要性能及技术指标 (3)第二章使用说明 (5)第三章串行口使用说明 (13)第四章继电器串使用说明 (14)第五章装箱清单 (14)第六章使用注意事项及故障排除方法 (15)第一章主要性能及技术指标8716B1单相数字电参数测试仪采用了先进的32位高速处理器和双路24位AD转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、视在功率、无功功率、电能累计、电能计时、频率、功率因数。

产品符合标准《DB37/T557-2005数字式电参数测量(试)仪》。

产品适用的型式批准证书编号：89E0105-37。

测试原理为：电压有效值为： Urms＝(∫0T V2(t)dt/T)1/2 电压直流分量为： Udc＝∫0T V(t)dt/T电流有效值为： Irms＝(∫0T I2(t)dt/T)1/2 电流直流分量为： Idc＝∫0T I(t)dt/T电压交流分量为： Uac＝（Urms2-Udc2）1/2 电流交流分量为： Iac＝（Irms2-Idc2）1/2有功功率为： P＝∫0T V(t)• I(t)dt/T 视在功率为： S ＝Urms• Irms功率因数为： PF＝P/(Urms*Irms) 无功功率为： Q ＝(S2 －P2 )1/2扩展功能：RS232/485通讯，继电器报警输出；电流钳功能。

注意：订货时请对测试对象及特殊的技术要求、使用要求进行特别说明。

1.测量精度：表1测量精度2. 其他参数：输入方式：电压电流均为浮置输入；电压输入阻抗约2MΩ；1A电流输入档阻抗约10mΩ，其他电流输入档阻抗约1mΩ；测量信号最大峰值：电压电流均为最大量程的1.6倍；A/D转换：速率约8k/秒，24位，电压、电流同时采样；显示更新：约3次/秒；继电器触点容量：250V AC，3A ；DC 30V，3A；阻性整机功耗：< 6V A；仪表重量：约3.0 kg ；仪表尺寸: 宽x 高x深：260 x 112 x 303 mm开孔尺寸：宽x 高：224 x 90 mm3. 工作环境：大气压力：（86～106）kPa ；温度：（0～40）℃ ； 相对湿度：≤85%RH仪表工作电源：AC (85～265)V 50/60Hz 或DC(100～300)V4. 安全要求绝缘电阻：测量端子与电源线之间绝缘电阻不低于2MΩ；耐 电 压：测量端子与电源线之间能承受2000V 50Hz正弦波电压；以上技术参数的说明中所用到的术语定义请参见GB/T 13978-1992 《数字多用表通用技术条件》。

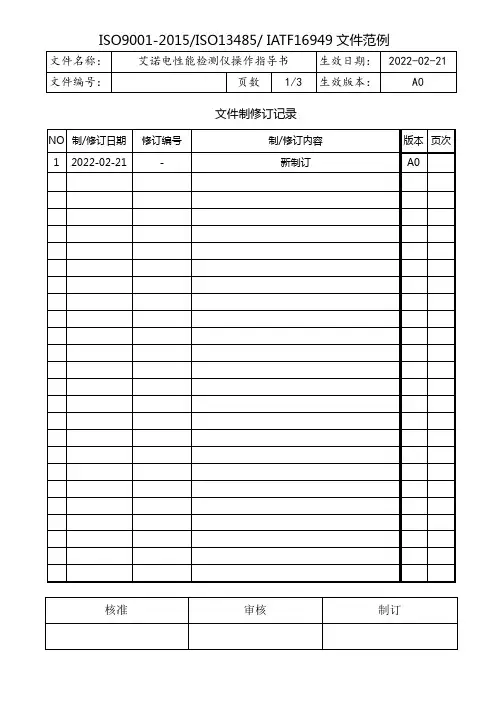

文件制修订记录1.0目的/Aim:1.1为电参数测量仪操作提供作业指导书,确保电参数测试仪对产品工作电压、电流、电能量、功率和功率因子的测量精度。

2.0参考文件/Reference Instruction:2.1电参数综合测量仪用户手册。

3.0设备/材料/ Equipment/Material:3.1 AN8720P电参数测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。

4.0准备/要求/Prepare/Requirement:4.1 电源插座的下方放入保险丝,仪器接通电源, 确保输入电压为单相220伏,测试场所保持整齐、干净。

5.0安全/维护/Safety/Maintenance:5.1 使用本仪器之前,请认真阅读操作规程及使用说明书,并严格按规程操作,以免造成操作人员的人身伤害或仪器损坏。

5.2 测量过程中,请勿触摸测量仪后面板上的接线部分,谨防触电！5.3 拆接测量仪后面板上的接线时,请务必在切断电源后,再行操作！5.4 各输入输出端子连接部分应采取绝缘保护措施,以防止触电事故。

5.5 万一发生任何问题,请立即关闭电源。

5.6 不要让测量仪长时间超量程运行,测量仪允许的冲击信号幅值不要超过正常信号的1.6倍.测量仪不用时,请将仪表电源线拔下。

5.7 测量仪长期不用时,请包装保存在干燥、无粉尘、无强烈震动的环境下。

5.8 测量仪长时间保存后再次使用,使用前应开机30分钟后再测量使用。

6.0操作程序/Operation Process:6.1仪器参数设置6.1.1非锁定时,按“参数设置”按键即可进入参数设定状态.进入参数设定状态后,提示符“SET”点亮.每按一次“参数设置”按键会依次进入通讯地址、波特率、校验位、门限电流值显示单位的参数设定,相应提示符同时点亮.参数设定状态下,用“增/减”键可修改参数数值.第五次按下“参数设置”键,退出参数设定状态,提示符“SET”熄灭,设置值将被保存。

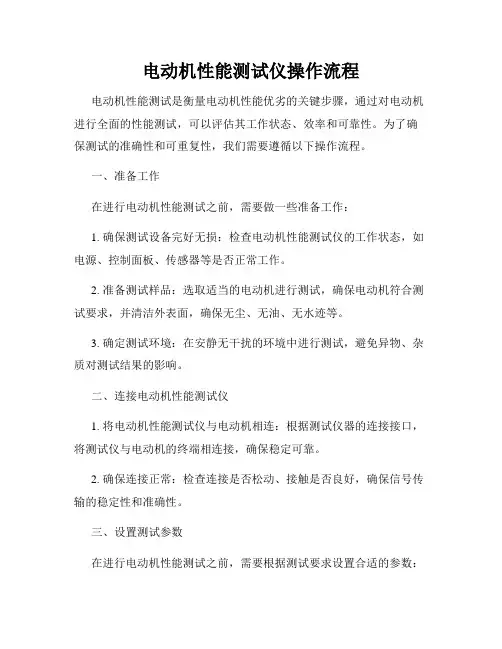

电动机性能测试仪操作流程电动机性能测试是衡量电动机性能优劣的关键步骤，通过对电动机进行全面的性能测试，可以评估其工作状态、效率和可靠性。

为了确保测试的准确性和可重复性，我们需要遵循以下操作流程。

一、准备工作在进行电动机性能测试之前，需要做一些准备工作：1. 确保测试设备完好无损：检查电动机性能测试仪的工作状态，如电源、控制面板、传感器等是否正常工作。

2. 准备测试样品：选取适当的电动机进行测试，确保电动机符合测试要求，并清洁外表面，确保无尘、无油、无水迹等。

3. 确定测试环境：在安静无干扰的环境中进行测试，避免异物、杂质对测试结果的影响。

二、连接电动机性能测试仪1. 将电动机性能测试仪与电动机相连：根据测试仪器的连接接口，将测试仪与电动机的终端相连接，确保稳定可靠。

2. 确保连接正常：检查连接是否松动、接触是否良好，确保信号传输的稳定性和准确性。

三、设置测试参数在进行电动机性能测试之前，需要根据测试要求设置合适的参数：1. 测试类型：根据需要进行转速测试、负载测试、效率测试等。

2. 测试范围：确定测试的转速范围、负载范围等。

3. 数据采集频率：设置数据采集的频率，以确保测试数据的准确性。

4. 其他测试参数：根据具体要求设置其他相关测试参数，如温度监测、功率监测等。

四、进行测试1. 启动测试仪器：按照测试仪器的操作说明，启动仪器，确保其正常运行。

2. 启动电动机：根据测试要求，启动电动机，并将其带入稳定工作状态。

3. 开始数据采集：在测试仪器上开始数据采集，确保稳定的数据记录。

4. 持续测试时间：根据测试要求，持续进行测试，确保数据的可靠性。

5. 观察和记录数据：注意观察测试中的数据波动、异常情况，并及时记录。

五、数据分析与评估完成电动机性能测试后，需要对测试数据进行分析与评估：1. 数据整理与导出：整理采集的数据，导出为适当的格式，方便后续的分析处理。

2. 结果评估与比较：根据测试数据，对电动机的性能进行评估和比较，与标准值或其他电动机进行对比。

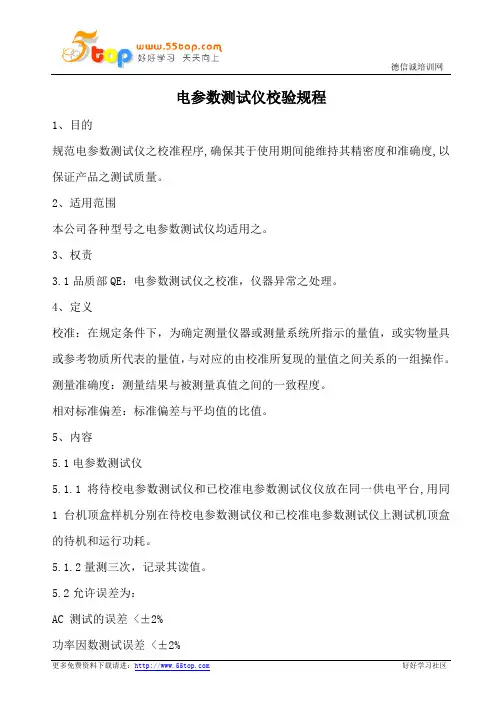

电参数测试仪校验规程
1、目的
规范电参数测试仪之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。

2、适用范围
本公司各种型号之电参数测试仪均适用之。

3、权责
3.1品质部QE：电参数测试仪之校准，仪器异常之处理。

4、定义
校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。

测量准确度：测量结果与被测量真值之间的一致程度。

相对标准偏差：标准偏差与平均值的比值。

5、内容
5.1电参数测试仪
5.1.1 将待校电参数测试仪和已校准电参数测试仪仪放在同一供电平台,用同1台机顶盒样机分别在待校电参数测试仪和已校准电参数测试仪上测试机顶盒的待机和运行功耗。

5.1.2量测三次，记录其读值。

5.2允许误差为：
AC 测试的误差 <±2%
功率因数测试误差 <±2%
功率测试误差 <±1%
5.3校准合格者贴上合格标签；部分功能不合格且仍可使用者贴限用标签, 并注明限用范围；严重不合格者贴禁用标签,视情况提出异常报告并作追踪处理。

做好有关记录。

6、校准周期
校准周期为一年。

7、参考文件
《量测仪器控制程序》
《仪器校准报告》
JJF 1071国家计量校准规范编写规则
JJF 1001 通用计量术语及定义
GBT/T 8170 数值修约规则与极限数值的表示和判定
8、记录表格
《测试设备校验记录表》。

文件制修订记录1.0目的/Aim:1.1为操作者提供使用说明,确保使用者及设备的安全。

2.0参考文件/Reference Instruction:2.1 相关设备的操作说明书3.0设备/材料/ Equipment/Material:3.1 电检仪3.2被测电热水器4.0准备/要求/Prepare/Requirement:4.1确保输入电压为单相220伏，测试场所保持整齐、干净。

5.0安全/维护/Safety/Maintenance:5.1 尽可能使用非导电材质的工作桌、工作台，操作人员和待测物之间不得使用任何金属。

5.2 操作人员不可穿有金属装饰的衣物或配有金属的首饰和手表，这些金属饰物容易造成意外的触电，而且后果也会更加严重。

5.3 测试仪绝对不能让有心脏病或配戴心率调整器、心脏起搏器的人操作。

5.4 万一发生任何问题，请立即关闭电源。

6.0操作程序/Operation Process:6.1 打开后面板空气开关，打开前面板辅助电源开关。

6.2 确定没有连接任何测试线，按下“确定”按钮，仪器自检，结束后设备处于准备状态。

6.3 选择相应的测试组，或请质量部人员设置当前测试组。

6.4 将热水器电源线插入测试仪插座，将接地夹子夹在热水器的接地端。

6.5 按下仪器上绿色启动按钮，或踩下脚踏开关启动测试。

6.6 测试中黄灯亮，测试完毕通过的话绿灯亮，不通过的话红灯亮。

6.7 测试结束后，先按红色“停止”按钮退出测试状态，然后关闭辅助电源开关，最后关闭后面板的空气开关。

7.0其他操作/Other Operation:7.1开机自检：开机前请不要接任何测试线，然后接通电源进行自检。

7.2测试组：系统内设A、B、C、D、E、米共六组测试组，根据测试要求的不同进行设定，测试时只需要选择相应的测试组就可以了。

8.0故障排除8.1 开机液晶屏无显示，按键无响应：8.1.1 检查测试仪插座中的保险丝是否熔断，若熔断请更换保险丝。
