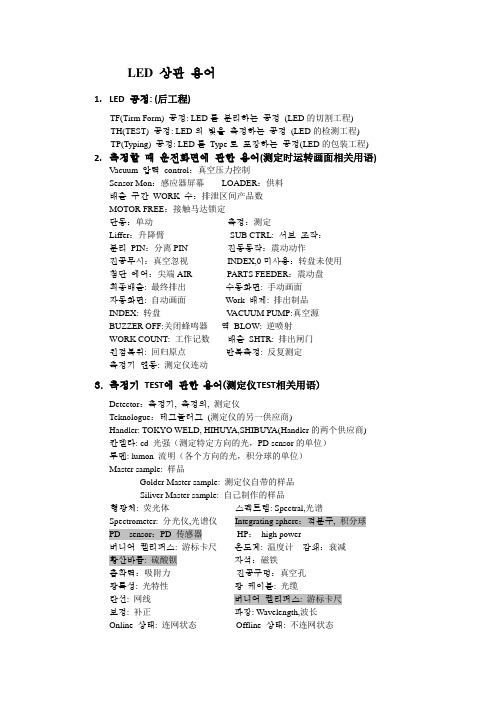

LED 상관용어1.LED 공정: (后工程)TF(Tirm Form) 공정: LED를분리하는공정(LED的切割工程)TH(TEST) 공정: LED의빛을측정하는공정(LED的检测工程)TP(Typing) 공정: LED를Type로포장하는공정(LED的包装工程) 2.측정할때운전화면에관한용어(测定时运转画面相关用语)Vacuum 압력control：真空压力控制Sensor Mon：感应器屏幕LOADER：供料배출구간WORK 수：排泄区间产品数MOTOR FREE：接触马达锁定단동：单动측정：测定Liffer：升降臂SUB CTRL: 서브조작：분리PIN：分离PIN 진동동작：震动动作진공무시：真空忽视INDEX,0미사용：转盘未使用첨단에어：尖端AIR PARTS FEEDER：震动盘최종배출: 最终排出수동화면: 手动画面자동화면: 自动画面Work 배제: 排出制品INDEX: 转盘V ACUUM PUMP:真空源BUZZER OFF:关闭蜂鸣器역BLOW: 逆喷射WORK COUNT: 工作记数배출SHTR: 排出闸门원점복위: 回归原点반복측정: 反复测定측정기연동: 测定仪连动3.측정기TEST에관한용어(测定仪TEST相关用语)Detector：측정기, 측정의, 测定仪Teknologue：테그놀러그(测定仪的另一供应商)Handler: TOKYO WELD, HIHUY A,SHIBUYA(Handler的两个供应商) 칸델라: cd 光强（测定特定方向的光，PD sensor的单位）루멘: lumon 流明（各个方向的光，积分球的单位）Master sample: 样品Golder Master sample: 测定仪自带的样品Siliver Master sample: 自己制作的样品형광체: 荧光体스펙트렘: Spectral,光谱Spectrometer: 分光仪,光谱仪Integrating sphere：적분구, 积分球PD sensor：PD 传感器HP：high power버니어켈리퍼스: 游标卡尺온도계: 温度计감쇄：衰减황산바륨: 硫酸钡자석：磁铁츱착력：吸附力진공구멍：真空孔광특성: 光特性광케이블: 光缆란선: 网线버니어켈리퍼스: 游标卡尺보정: 补正파장: Wavelength,波长Online 상태: 连网状态Offline 상태: 不连网状态Phosphor：荧光物质，형광물질,형광체Photometer：光度计Dominant Wavelength (주파장) Color coordinate (색좌표)积分球英文名称：integrating sphere定义：度测量用的中空球体。
Product data sheetCharacteristicsMETSEPM1200PM1200 全电量电力参数测量仪 - Modbus/RS485通讯产品状态停止销售 : 十二月 31, 2016i 停止销售主要信息产品系列PowerLogic PM1000产品短名PM1200产品类型功率表补充信息电能质量分析9次谐波测量类型电流 电压 频率有功功率与无功功率 有功电量与无功电量功率因数额定电源电压 [Us]44...277 V AC 50/60 Hz 44...277 V DC电网频率50/60 HzMaximum power consumption in VA3 VA 在…上 240 V AC显示类型LED显示器分辨率3行4位采样频率20 采样点/周期测量电流50…6000 MA模拟量输入类型电流 0...5 A (impedance <= 0.1 Ω) 电流 0...1 A (impedance <= 0.1 Ω)测量电压80…480 V AC 50/60 Hz P-P0…999000 V AC 50/60 Hz 外部VT测量精度三相功率 1 % 电流 1 % 电压 1 % 能量 1 % 频率 0.1 % 功率因数 1 % 视在功率 1 %精度等级2 无功电度 符合 IEC 62053-23 1级 有功电度 符合 IEC 62053-21通讯协议串口Modbus 19.2 kb通讯接口RS485T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .环境电磁兼容性振荡波抗扰度试验: 符合 IEC 61000-4-12静电放电抗干扰: 符合 IEC 61000-4-2抗辐射: 符合 IEC 61000-4-3抗快速瞬变: 符合 IEC 61000-4-4抗导电: 符合 IEC 61000-4-6抗浪涌: 符合 IEC 61000-4-5抗电压偏移: 符合 IEC 61000-4-11传导和辐射干扰: A类 符合 CISPR 11安装类型嵌入安装安装方式面板安装类型室内安装过电压类别IIIIP 保护等级IP51 前面板: conforming to IEC 60529IP40 后面: conforming to IEC 60529相对湿度5…95 %环境温度-10…60 °C贮存环境温度-25…70 °C工作海拔0...2000 m符合标准IEC 62053-21IEC 62052-11宽度96 Mm深度嵌入 : 80 mm高度96 Mm净重0.4 Kg可持续性产品类型Green Premium 产品欧盟ROHS指令符合欧盟ROHS声明中国 ROHS 管理办法中国 ROHS 声明WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
试验仪器设备报价单一、引言本文主要为某实验室的试验仪器设备报价单，该实验室需要购买一批试验仪器设备用于日常实验。
本文将列出试验仪器设备的详细信息和价格，并给出总成本。
二、试验仪器设备列表仪器设备名称数量价格（元）热风恒温干燥箱 1 5000砂轮切割机 1 3500数字微硬度计 1 12000精密制片机 1 20000数字电子万用表 2 800恒温水浴槽 1 5000以上是实验室需要购买的设备列表，总价为：45300元。
以下是各种设备的详细介绍。
热风恒温干燥箱•数量：1•型号：DHG-9023A•规格参数：–温度范围：室温+10℃~250℃，精度为±0.1℃–容积：40L–功率：800W–尺寸：550mm×450mm×550mm•价格：5000元砂轮切割机•数量：1•型号：G(W)40•规格参数：–最大切割直径：40mm–转速：2900r/min–功率：0.75kW–尺寸：340mm×280mm×270mm •价格：3500元数字微硬度计•数量：1•型号：HV-1000Z•规格参数：–测量范围：10HV~3000HV–测量误差：±3%–最小分辨率：0.1HV–试验力范围：0.098~9.8N–硬度计尺寸：170mm×120mm×520mm •价格：12000元精密制片机•数量：1•型号：JPM-160•规格参数：–工作台行程：160mm×160mm–工作台精度：2um–切割刀具直径范围：40mm~60mm–切割模板尺寸：≤60mm×60mm–切割深度可调：0~2mm–尺寸：600mm×600mm×600mm •价格：20000元数字电子万用表•数量：2•型号：YX-360TRD•规格参数：–直流电压测量范围：0~1000V–交流电压测量范围：0~750V–直流电流测量范围：0~10A–交流电流测量范围：0~10A–电阻测量范围：0~20MΩ–尺寸：130mm×95mm×43mm •价格：800元/个恒温水浴槽•数量：1•型号：GY-20C•规格参数：–温度控制范围：室温~99℃–控制精度：±0.1℃–带有时间控制功能–槽内宽×长×深：300mm×240mm×150mm–尺寸：385mm×290mm×195mm•价格：5000元三、以上是试验仪器设备的报价和详细介绍，包括热风恒温干燥箱、砂轮切割机、数字微硬度计、精密制片机、数字电子万用表和恒温水浴槽。
PM99系列智能电参数测量仪用户使用手册DIGITAL POWER METER USER’S MANUAL普美仪器版权所有，未经授权禁止复制！智能电参数测量仪使用说明书目录检索第一章．．．．．．．．．．．．．．．．基本原理第二章．．．．．．．．．．．．．．．．型号选择第三章．．．．．．．．．．主要技术参数及指标第四章．．．．．．．仪表使用说明及操作方法第五章．．．．．．．．．．．．．．．．操作前准备第六章．．．．．．．．．．．．．．．．装箱清单前言感谢购买【普美/DCUU】智能电参数测试仪（数字功率计，DIGITAL POWER METER），本产品手册包含仪器功能、操作流程等，为确保正确使用本仪器，在操作仪器前请仔细阅读手册。
请妥善保存手册，以便遇到问题能够快速查阅。
注意：1、对本手册的内容如有不同理解，以本公司技术部门的解释为准；2、本手册所描述的内容可能并非包含仪器的所有内容，本公司有权对产品的性能、功能、外观、附件、包装等进行改进或改变，而不另行通知；3、本手册版权归中中山市中翔仪器有限公司所有，其他任何公司或个人不得抄袭本手册。
手册内容有可能改变，恕不另行通知。
安全规定在使用本仪器的所有过程中必须注意下列安全规定，如果不合理使用，仪器所提供的功能可能受损。
本仪器使用了下列标记：高电压警告符号，为了避免人身伤害或损坏仪器，操作者应参照说明书开关接通符号开关断开符号警告勿在爆炸性环境下操作。
不要在放有易燃易爆品的地方使用仪器。
在这种环境下使用任何电气仪器都有可能造成安全伤害。
保护地线打开电源线前确保接好了保护地线以防电机，本仪器接地端为电源插座的地线端。
供电电源打开电源前请确保供电电源电压与额定电压匹配。
勿取下仪器的任何外壳部分有些地方具有高电压，未经特别许可严禁取下仪器外壳和拆卸仪器的任何部件。
第一章基本原理一、原理框图图1原理框图仪器主要由输入（电压、电流输入）、微型计算机、显示和接口部分组成。
8716B1 单相数字电参数测量仪使用说明书( Rev. 3.10 )青岛青智仪器有限公司地址：青岛市高新区宝源路780号联东U谷A-8号楼东网址： Http：//更多详细资料，例如通讯协议，上位机软件，请扫描下方二维码至公司网站技术资料中下载目录第一章主要性能及技术指标 (3)第二章使用说明 (5)第三章串行口使用说明 (13)第四章继电器串使用说明 (14)第五章装箱清单 (14)第六章使用注意事项及故障排除方法 (15)第一章主要性能及技术指标8716B1单相数字电参数测试仪采用了先进的32位高速处理器和双路24位AD转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、视在功率、无功功率、电能累计、电能计时、频率、功率因数。
产品符合标准《DB37/T557-2005数字式电参数测量(试)仪》。
产品适用的型式批准证书编号：89E0105-37。
测试原理为：电压有效值为： Urms＝(∫0T V2(t)dt/T)1/2 电压直流分量为： Udc＝∫0T V(t)dt/T电流有效值为： Irms＝(∫0T I2(t)dt/T)1/2 电流直流分量为： Idc＝∫0T I(t)dt/T电压交流分量为： Uac＝（Urms2-Udc2）1/2 电流交流分量为： Iac＝（Irms2-Idc2）1/2有功功率为： P＝∫0T V(t)• I(t)dt/T 视在功率为： S ＝Urms• Irms功率因数为： PF＝P/(Urms*Irms) 无功功率为： Q ＝(S2 －P2 )1/2扩展功能：RS232/485通讯，继电器报警输出；电流钳功能。
注意：订货时请对测试对象及特殊的技术要求、使用要求进行特别说明。
1.测量精度：表1测量精度2. 其他参数：输入方式：电压电流均为浮置输入；电压输入阻抗约2MΩ；1A电流输入档阻抗约10mΩ，其他电流输入档阻抗约1mΩ；测量信号最大峰值：电压电流均为最大量程的1.6倍；A/D转换：速率约8k/秒，24位，电压、电流同时采样；显示更新：约3次/秒；继电器触点容量：250V AC，3A ；DC 30V，3A；阻性整机功耗：< 6V A；仪表重量：约3.0 kg ；仪表尺寸: 宽x 高x深：260 x 112 x 303 mm开孔尺寸：宽x 高：224 x 90 mm3. 工作环境：大气压力：（86～106）kPa ；温度：（0～40）℃ ； 相对湿度：≤85%RH仪表工作电源：AC (85～265)V 50/60Hz 或DC(100～300)V4. 安全要求绝缘电阻：测量端子与电源线之间绝缘电阻不低于2MΩ；耐 电 压：测量端子与电源线之间能承受2000V 50Hz正弦波电压；以上技术参数的说明中所用到的术语定义请参见GB/T 13978-1992 《数字多用表通用技术条件》。
数字电参数仪操作指导书
(总2页)
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
柏兰登照明有限公司
使用工位生产测试位
作业指导书
文件名称数字电参数仪操作指导书
一、用途
为统一操作规程，避免设备损坏制定数字电参数测试仪操作指导书。
二、适用范围
三、公司产品电参数检验测试。
四、操作说明
前面板后面板
前面板后面板
1、前面板说明：
显示窗口：共有四个显示窗口，分别显示电压（V）、电流（A）、有功功率（W）、功率因数/频率（PF/Hz）；
按键：PF/Hz频率和功率因数显示功能切换；
指示灯：
采样：闪烁时指示仪器正在采样测量，每闪烁一次，仪器测量一次，显示刷新一次；。

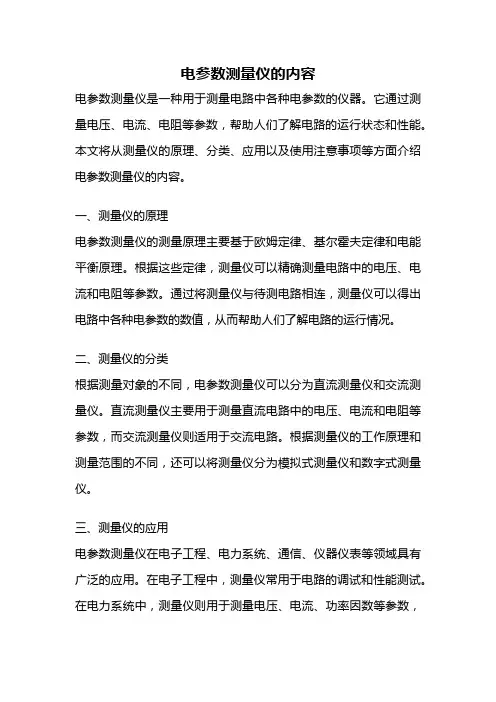

电参数测量仪的内容电参数测量仪是一种用于测量电路中各种电参数的仪器。
