数控机床的结构组成及原理数控机床是一种通过计算机控制的机床，可以实现多种复杂的加工操作。
它的结构组成及原理可以大致分为机床主体部分、控制系统部分和辅助装置部分。
一、机床主体部分1.床身：床身是整个数控机床的基础部分，承载整个机床的各个部件和装置，同时具有足够的刚性和稳定性。
床身通常由大型整体铸件制成，常见的有平面床、斜床和立式床等。
床身上设有导轨、滑块和滚珠丝杠等装置，用于支撑和导向主轴箱、工作台等。
2.主轴箱：主轴箱是数控机床的重要部件之一，通常由主轴、主轴动力装置、主轴箱座、电动机及其驱动装置等组成。
主轴箱用来传递动力，使主轴旋转，是实现机床加工功能的关键部分。
3.工作台：工作台是数控机床上用于夹持工件的装置，它可以沿各个方向进行移动和转动。
工作台通常由工作台体、刀架座、刀具变位装置等组成。
工作台的移动和转动由驱动装置控制，实现对工件的定位和加工。
二、控制系统部分1.数控装置：数控装置是整个机床的控制中心，由硬件部分和软件部分组成。
硬件部分包括主机、输入输出设备、接口电路等，软件部分是指数控机床的控制程序。
数控装置能够根据加工要求，自动生成加工程序，并控制机床的各个动作。
2.伺服系统：伺服系统是数控机床的动力系统，主要由伺服电机、传动机构和测量装置等组成。
伺服电机通过控制系统接收指令，根据要求实现各个轴向的运动。
传动机构将电机运动传递到工作台或刀架等部位，测量装置用于检测轴向运动的位置和速度。
三、辅助装置部分1.刀具变位装置：刀具变位装置是数控机床上用来实现刀具的换刀和夹紧的装置。
它能够实现快速的刀具换向和自动夹紧，提高机床的加工效率。
2.冷却液供给装置：冷却液供给装置是用于给切削过程提供冷却润滑的装置，它能够保持刀具的正常工作温度，延长刀具的使用寿命，并提高加工质量。
3.操作平台：操作平台是供操作人员进行操作和监控的地方，它通常设有显示屏、键盘、手柄等操作设备，用于输入指令、调整参数以及监控加工过程。

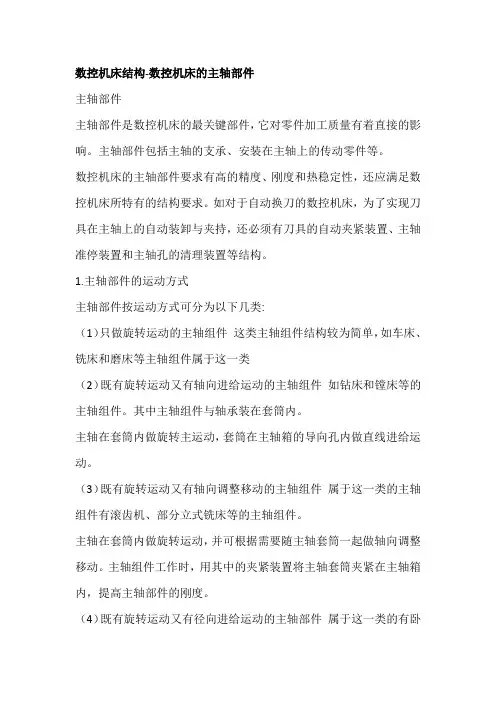

数控机床结构-数控机床的主轴部件主轴部件主轴部件是数控机床的最关键部件，它对零件加工质量有着直接的影响。
主轴部件包括主轴的支承、安装在主轴上的传动零件等。

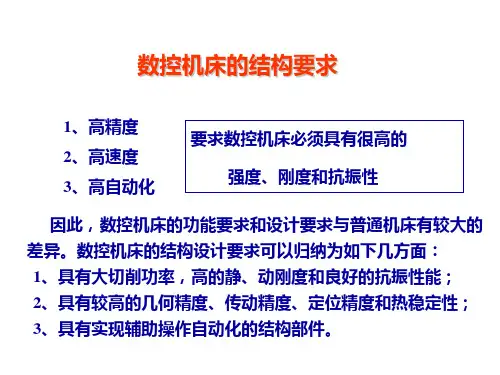

数控机床的主轴部件要求有高的精度、刚度和热稳定性，还应满足数控机床所特有的结构要求。
如对于自动换刀的数控机床，为了实现刀具在主轴上的自动装卸与夹持，还必须有刀具的自动夹紧装置、主轴准停装置和主轴孔的清理装置等结构。
1.主轴部件的运动方式主轴部件按运动方式可分为以下几类:（1）只做旋转运动的主轴组件这类主轴组件结构较为简单，如车床、铣床和磨床等主轴组件属于这一类（2）既有旋转运动又有轴向进给运动的主轴组件如钻床和镗床等的主轴组件。
其中主轴组件与轴承装在套筒内。
主轴在套筒内做旋转主运动，套筒在主轴箱的导向孔内做直线进给运动。
（3）既有旋转运动又有轴向调整移动的主轴组件属于这一类的主轴组件有滚齿机、部分立式铣床等的主轴组件。
主轴在套筒内做旋转运动，并可根据需要随主轴套筒一起做轴向调整移动。
主轴组件工作时，用其中的夹紧装置将主轴套筒夹紧在主轴箱内，提高主轴部件的刚度。
（4）既有旋转运动又有径向进给运动的主轴部件属于这一类的有卧式镗床的平旋盘主轴部件和组合机床的镗孔车端面头主轴部件。
主轴做旋转运动时，装在数控机床结构主轴前端平旋盘上的径向滑块可带动刀具做径向进给运动。
（5）主轴做旋转运动又做行星运动的主轴部件新式内圆磨床砂轮主轴部件的工作原理如图3.2所示，砂轮主轴l在支撑套2的偏心孔内做旋转主运动。
支承套2安装在套筒4内。
套筒4的轴线与工件被加工孔轴线重合，当套筒4由蜗杆6经蜗轮W传动，在箱体3中缓慢地旋转时，带动套筒及砂轮主轴做行星运动，即圆周进给运动。
通过传动支承套2来调整主轴与套筒4的偏心距e，实现横向进给。
2.主轴主轴是主轴部件中的关键零件。
它的结构尺寸和形状、制造精度、材料及热处理等对主轴部件的工作性能有很大的影响。
主轴结构随主轴系统设计要求的不同而有多种形式。
数控车床结构范文数控车床是一种使用计算机控制系统的机床，通过预先编程的方式，能够自动进行加工，并且实现极高的准确度和效率。
数控车床的结构主要包括机床床身、主轴箱、进给箱和控制系统等部分。
一、机床床身数控车床的床身是整个机床的基础，也是承载所有组件和零部件的主要结构。
床身通常由铸铁或焊接钢板制成，具有足够的刚性和稳定性，能够承受加工过程中的各种力和震动。
床身上通常有V型或者平坦的导轨，用于安装和导向主轴箱和进给箱。
二、主轴箱主轴箱是数控车床上的一个重要部件，主要用于驱动刀具和工件的相对运动。
主轴箱通常由主轴驱动装置、主轴箱壳体、主轴箱传动装置和进给机构等组成。
主轴箱壳体上安装有主轴和主轴伺服电机，主轴通过传动装置和主轴驱动装置相连，用于旋转刀具。
进给机构通常是通过主轴箱内部的螺杆、滑块和导轨等部件来实现刀具和工件的进给运动。
三、进给箱进给箱是数控车床的另一个重要部件，用于控制刀具和工件在加工过程中的进给速度和方向。
进给箱通常由进给伺服电机、进给箱壳体、进给传动装置和进给机构等部分组成。
进给伺服电机通过传动装置与进给机构相连，实现刀具和工件的进给运动。
进给箱壳体上通常装有进给选择器，用户可以通过选择器设定进给模式、进给速度和进给方向等参数。
四、控制系统控制系统是数控车床上最为重要的部分，用于实时控制和监控机床的加工过程。
控制系统通常包括机床控制器、数控软件和人机界面等部分。
机床控制器与数控软件相连，通过预先编程的方式控制数控车床的各种运动和加工参数。
人机界面通常是通过电脑显示屏和键盘等设备，用户可以通过界面输入指令、监控加工过程和调整参数等。
总结：数控车床的结构包括机床床身、主轴箱、进给箱和控制系统等部分。
机床床身是整个机床的基础，具有足够的刚性和稳定性。
主轴箱用于驱动刀具和工件的相对运动，进给箱用于控制刀具和工件的进给速度和方向。
控制系统是整个数控车床的大脑，通过预先编程的方式实现加工过程的控制和监控。
数控车床的组成和基本结构数控车床是一种通过计算机控制的机床，能够自动完成各种加工操作。
它由许多不同的部件组成，每个部件都发挥着重要的作用，共同构成了数控车床的基本结构。
1.床身结构数控车床的床身通常由铸铁或焊接钢板制成，具有高强度和稳定性。
床身上安装有导轨，用来支撑和引导工件夹具的移动。
床身的结构设计直接影响了数控车床的加工精度和稳定性。
2.主轴箱主轴箱是数控车床的核心部件，包括主轴、主轴承和主驱动装置。
主轴箱负责驱动刀具进行旋转，完成工件的车削加工。
主轴箱的设计和制造质量直接关系到数控车床的加工精度和效率。
3.刀架刀架是数控车床上用来安装刀具的部件，通常包括横梁、滑块和刀架座。
刀架可以根据加工需要进行自动换刀和调整，能够实现多种不同形状和尺寸的切削操作。
4.工件夹具工件夹具是用来固定工件的装置，通常由定位元件、夹紧装置和支撑装置构成。
工件夹具的设计和选择直接关系到数控车床加工的稳定性和安全性。
5.数控系统数控系统是数控车床的大脑，负责控制和监控整个加工过程。
数控系统通常由控制器、编程装置和监控设备组成，能够实现高精度、高效率的加工操作。
6.润滑系统润滑系统是数控车床的重要组成部分，用来给各个运动部件提供润滑和冷却。
良好的润滑系统能够延长数控车床的使用寿命，提高加工质量。
7.冷却系统冷却系统用来降低刀具和工件的温度，防止因高温引起的变形和磨损。
冷却系统通常包括冷却液循环系统和喷淋装置，能够有效地提高数控车床的加工效率和质量。
总的来说，数控车床的组成和基本结构是非常复杂和精密的，各个部件之间密切配合，共同完成工件的加工任务。
只有充分理解和掌握数控车床的组成结构，才能更好地发挥其加工能力和效率，满足不同加工需求。
数控车床在现代制造业中扮演着重要角色，其发展和应用将进一步推动制造业的发展和进步。
