数控机床的机械结构总结

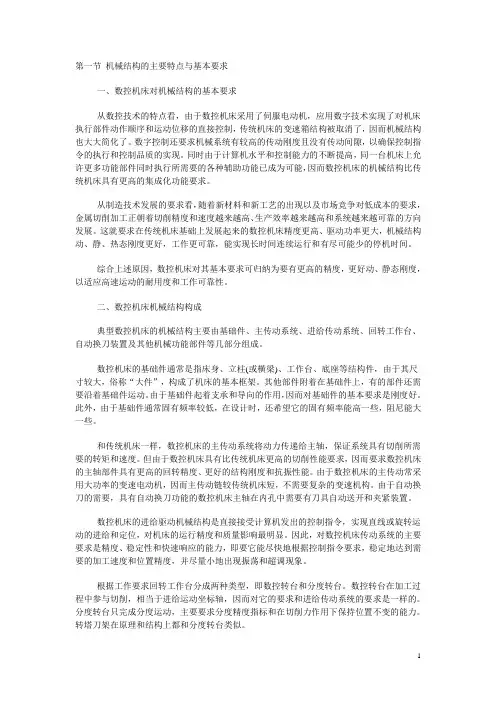

第一节机械结构的主要特点与基本要求一、数控机床对机械结构的基本要求从数控技术的特点看，由于数控机床采用了伺服电动机，应用数字技术实现了对机床执行部件动作顺序和运动位移的直接控制，传统机床的变速箱结构被取消了，因而机械结构也大大简化了。

数字控制还要求机械系统有较高的传动刚度且没有传动间隙，以确保控制指令的执行和控制品质的实现。

同时由于计算机水平和控制能力的不断提高，同一台机床上允许更多功能部件同时执行所需要的各种辅助功能已成为可能，因而数控机床的机械结构比传统机床具有更高的集成化功能要求。

从制造技术发展的要求看，随着新材料和新工艺的出现以及市场竞争对低成本的要求，金属切削加工正朝着切削精度和速度越来越高、生产效率越来越高和系统越来越可靠的方向发展。

这就要求在传统机床基础上发展起来的数控机床精度更高、驱动功率更大，机械结构动、静、热态刚度更好，工作更可靠，能实现长时间连续运行和有尽可能少的停机时间。

综合上述原因，数控机床对其基本要求可归纳为要有更高的精度，更好动、静态刚度，以适应高速运动的耐用度和工作可靠性。

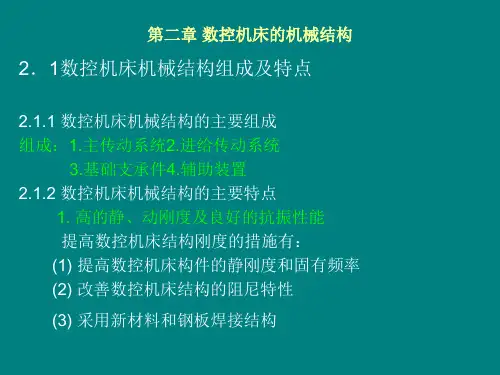

二、数控机床机械结构构成典型数控机床的机械结构主要由基础件、主传动系统、进给传动系统、回转工作台、自动换刀装置及其他机械功能部件等几部分组成。

数控机床的基础件通常是指床身、立柱(或横梁)、工作台、底座等结构件，由于其尺寸较大，俗称“大件”，构成了机床的基本框架。

其他部件附着在基础件上，有的部件还需要沿着基础件运动。

由于基础件起着支承和导向的作用，因而对基础件的基本要求是刚度好。

此外，由于基础件通常固有频率较低，在设计时，还希望它的固有频率能高一些，阻尼能大一些。

和传统机床一样，数控机床的主传动系统将动力传递给主轴，保证系统具有切削所需要的转矩和速度。

但由于数控机床具有比传统机床更高的切削性能要求，因而要求数控机床的主轴部件具有更高的回转精度、更好的结构刚度和抗振性能。

由于数控机床的主传动常采用大功率的变速电动机，因而主传动链较传统机床短，不需要复杂的变速机构。

数控机床的结构组成及原理数控机床是一种通过计算机控制的机床，可以实现多种复杂的加工操作。

它的结构组成及原理可以大致分为机床主体部分、控制系统部分和辅助装置部分。

一、机床主体部分1.床身：床身是整个数控机床的基础部分，承载整个机床的各个部件和装置，同时具有足够的刚性和稳定性。

床身通常由大型整体铸件制成，常见的有平面床、斜床和立式床等。

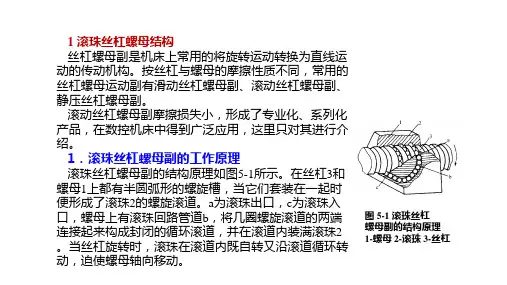

床身上设有导轨、滑块和滚珠丝杠等装置，用于支撑和导向主轴箱、工作台等。

2.主轴箱：主轴箱是数控机床的重要部件之一，通常由主轴、主轴动力装置、主轴箱座、电动机及其驱动装置等组成。

主轴箱用来传递动力，使主轴旋转，是实现机床加工功能的关键部分。

3.工作台：工作台是数控机床上用于夹持工件的装置，它可以沿各个方向进行移动和转动。

工作台通常由工作台体、刀架座、刀具变位装置等组成。

工作台的移动和转动由驱动装置控制，实现对工件的定位和加工。

二、控制系统部分1.数控装置：数控装置是整个机床的控制中心，由硬件部分和软件部分组成。

硬件部分包括主机、输入输出设备、接口电路等，软件部分是指数控机床的控制程序。

数控装置能够根据加工要求，自动生成加工程序，并控制机床的各个动作。

2.伺服系统：伺服系统是数控机床的动力系统，主要由伺服电机、传动机构和测量装置等组成。

伺服电机通过控制系统接收指令，根据要求实现各个轴向的运动。

传动机构将电机运动传递到工作台或刀架等部位，测量装置用于检测轴向运动的位置和速度。

三、辅助装置部分1.刀具变位装置：刀具变位装置是数控机床上用来实现刀具的换刀和夹紧的装置。

它能够实现快速的刀具换向和自动夹紧，提高机床的加工效率。

2.冷却液供给装置：冷却液供给装置是用于给切削过程提供冷却润滑的装置，它能够保持刀具的正常工作温度，延长刀具的使用寿命，并提高加工质量。

3.操作平台：操作平台是供操作人员进行操作和监控的地方，它通常设有显示屏、键盘、手柄等操作设备，用于输入指令、调整参数以及监控加工过程。

数控机床的主轴部件一般包括主轴、主轴轴承和传动件等。

对于加工中心，主轴部件还包括刀具自动夹紧装置、主轴准停装置和主轴孔的切屑消除装置。

1．主轴轴承的配置形式数控机床主轴轴承主要有以下几种配置形式：（1）前支承采用双列短圆柱滚子轴承和60度角接触双列向心推力球轴承，后支承采用向心推力球轴承，如图2-30（a）所示。

（2）前支承采用高精度双列向心推力球轴承，如图2-30（b）所示。

（3）前支承采用双列圆锥滚子轴承，后支承采用单列圆锥滚子轴承，如图2-30（c）所示。

在主轴的结构上必须处理好卡盘或刀具的安装、主轴的卸荷、主轴轴承的定位、间隙调整、主轴部件的润滑和密封等问题。

对于某些立式数控加工中心，还必须处理好主轴部件的平衡问题。

2．主轴的自动装夹和切屑消除装置在加工中心上，为了实现刀具在主轴上的自动装卸，其主轴必须设计有自动夹紧机构。

例如自动换刀数控立式镗铣床（JCS-018）的主轴部件如图2-31所示。

3．主轴准停装置加工中心的主轴部件上设有准停装置，其作用是使主轴每次都准确地停在固定不变的周向位置上，以保证自动换刀时主轴上的端面键能对准刀柄上的键槽，同时使每次装刀时刀柄与主轴的相对位置不变，提高刀具的重复安装精度，从而可提高孔加工时孔径的一致性。

另外，一些特殊工艺要求，如在通过前壁小孔镗内壁的同轴大孔，或进行反倒角等加工时，也要求主轴实现准停，使刀尖停在一个固定的方位上，以便主轴偏移一定尺寸后，使大刀刃能通过前壁小孔进入箱体内对大孔进行镗削。

目前，主轴准停装置很多，主要分为机械式和电气式两种。

JCS-018加工中心采用电气准停装置，其原理见图2-32。

在带动主轴旋转的多楔带轮1的端面上装有一个厚垫片4，垫片上装有一个体积很小的永久磁铁3，在主轴箱箱体的对应于主轴准停的位置上，装有磁传感器2。

当机床需要停车换刀时，数控装置发出主轴停转的指令，主轴电动机立即降速，在主轴以最低转速慢转几圈、永久磁铁3对准磁传感器2时，磁传感器发出准停信号，该信号经放大后，由定向电路控制主轴电动机停在规定的周向位置上。

数控车床结构范文数控车床是一种使用计算机控制系统的机床，通过预先编程的方式，能够自动进行加工，并且实现极高的准确度和效率。

数控车床的结构主要包括机床床身、主轴箱、进给箱和控制系统等部分。

一、机床床身数控车床的床身是整个机床的基础，也是承载所有组件和零部件的主要结构。

床身通常由铸铁或焊接钢板制成，具有足够的刚性和稳定性，能够承受加工过程中的各种力和震动。

床身上通常有V型或者平坦的导轨，用于安装和导向主轴箱和进给箱。

二、主轴箱主轴箱是数控车床上的一个重要部件，主要用于驱动刀具和工件的相对运动。

主轴箱通常由主轴驱动装置、主轴箱壳体、主轴箱传动装置和进给机构等组成。

主轴箱壳体上安装有主轴和主轴伺服电机，主轴通过传动装置和主轴驱动装置相连，用于旋转刀具。

进给机构通常是通过主轴箱内部的螺杆、滑块和导轨等部件来实现刀具和工件的进给运动。

三、进给箱进给箱是数控车床的另一个重要部件，用于控制刀具和工件在加工过程中的进给速度和方向。

进给箱通常由进给伺服电机、进给箱壳体、进给传动装置和进给机构等部分组成。

进给伺服电机通过传动装置与进给机构相连，实现刀具和工件的进给运动。

进给箱壳体上通常装有进给选择器，用户可以通过选择器设定进给模式、进给速度和进给方向等参数。

四、控制系统控制系统是数控车床上最为重要的部分，用于实时控制和监控机床的加工过程。

控制系统通常包括机床控制器、数控软件和人机界面等部分。

机床控制器与数控软件相连，通过预先编程的方式控制数控车床的各种运动和加工参数。

人机界面通常是通过电脑显示屏和键盘等设备，用户可以通过界面输入指令、监控加工过程和调整参数等。

总结：数控车床的结构包括机床床身、主轴箱、进给箱和控制系统等部分。

机床床身是整个机床的基础，具有足够的刚性和稳定性。

主轴箱用于驱动刀具和工件的相对运动，进给箱用于控制刀具和工件的进给速度和方向。

控制系统是整个数控车床的大脑，通过预先编程的方式实现加工过程的控制和监控。

数控机床的机械结构概述数控机床是现代机械加工领域中的重要组成部分，其准确性和高效性在不断提高。

机械结构是数控机床的重要组成部分之一，它关系到数控机床的加工能力、精度和使用寿命等方面。

因此，本文将详细介绍数控机床的机械结构。

一、数控机床的机械结构类型数控机床的机械结构类型主要有以下几种：1. 刀架式数控机床刀架式数控机床是最常见的一种数控机床，它是由工作台、基座、立柱、横梁、刀架、主轴等主要组成部分构成的。

其中，工作台上焊接有T型槽，用于固定工件。

立柱和横梁焊接在一起，构成了机床的承重结构，刀架安装在横梁上，起到工具定位和送料的作用。

2. 摆式数控机床摆式数控机床是由一个固定的基座和一个可摆动的工作台构成的，摆动的角度可以调节。

摆式数控机床的优点是操作简便，适合中小型零部件的制造。

3. 立柱式数控机床立柱式数控机床与刀架式数控机床类似，但其立柱较为粗大，使用铸铁材料，压铸而成。

立柱式数控机床具有较强的承载能力和稳定性。

4. 滑床式数控机床滑床式数控机床是由主轴箱和床身两部分组成的，其最大特点是床身是滑动的。

普通的滑床式数控机床只能进行单轴工艺加工，而多轴滑床式数控机床可以通过添加附加的工作电机、行程、调节轴、夹紧装置和主轴等部件，可以实现多轴联动加工。

二、数控机床的机械结构细节1. 工作台工作台是数控机床的重要组成部分，其工作表面应具有较高的精度和稳定性。

为了使工件的放置和夹紧变得更容易，工作台通常采用T型槽的形式，其精度要求同工作台一样。

2. 基座数控机床的基座是机床支撑和稳定的重要部分，贯穿于整个机床的底座中心。

基座厚度要大于一般机床的厚度，铸造形式根据负载情况进行改变。

3. 主轴箱主轴箱是数控机床最重要的组成部分之一，位于机床上部，其主要作用是带动刀具进行加工。

主轴箱一般采用铁铸浇注，可在主轴箱中安装各种操作控制、调节和监控设备。

4. 数控系统数控系统是数控机床的命脉，它是机床达到高效加工的关键部分。
