2、直流电动机的工作原理：从以上分析可见，在直流电动机中，线圈中的电流是交变的，但产生的电磁转矩方向是恒定的。
2020/8/2
2020/8/2
• 3、直流电机的可逆性：一台直流电机原则上既可以作为电动机运行，也可以作为发电机运行，只是外界条件不同而已。如果用原动机拖动电枢恒速旋转，就可以从电刷端引出直流电动势而作为直流电源对负载供电；如果在电刷端外加直流电压，则电动机就可以带动轴上的机械负载旋转，从而把电能转变成机械能。这种同一台电机能作电动机或作发电机运行的原理，在电机理论中称为可逆原理。
第5篇直流电机
第17章直流电机的工原理和主要结构
2020/8/2
• 1.1.1直流电机的主要结构：如图所示，
2020/8/2
2020/8/2
直流电机由静止的部分定子和旋转的部分转子两大部分构成：
1、定子部分：定子包括机座、主磁极、换向极和电刷装置等。
1）主磁极：在大多数直流电机中，主磁极是电磁铁，为了尽可能的减小涡流和磁滞损耗，主磁极铁心用1～1.2mm厚的低碳钢板叠压而成。整个磁极用螺钉固定在机座上。
• 3．额定电流 I N（A）; • 4．额定转速 n N（r／min）；
• 5．励磁方式和额定励磁电流 I fN（A）
2020/8/2
注意：额定容量，对直流发电机来说，是指电刷端输出的电功率，对直流电动机来说，是指轴上输出的机械功率。
• 所以，直流发电机的额定容量为：
PN UNIN
• 而直流电动机的额定功率为：
2020/8/2
• 1.1.3直流电机的额定值：为了使电机安全可靠地工作，且保持优良的运行性能，电机厂家根据国家标准及电机的设计数据，对每台电机在运行中的电压、电流、功率、转速等规定了保证值，这些保证值称为电机的额定值。直流电机的额定值有：

直流电机ppt

电刷
换向器
直流电源(-)电刷换向器线圈工作原理
电刷
由左手定则，通电线
+
F N
I
圈在磁场的作用下， U
将受到力的作用，使
F I
线圈逆时针旋转。
–
S
换向片
图1-2 电枢线圈旋转方向示意图
电刷与电源固定联接，线圈无论怎样转动，总是上半边的电流向里，下半边的电流向外。电刷压在换向片上。
基本结构
图1-3 直流电机剖面图
作用：整流或逆变的作用构成：由许多具有鸽尾形的换向片叠成
直流电机的额定值
PN ：电机在铭牌规定的额定状态下运行时，电机输出功率。对电动机而言，指轴上的输出机械功率。
U N ：额定状态下，电枢出线端电压。 IN ：电机在额定电压下运行，输出功率为额定功率时，电机
的线电流。 nN ：额定状态下运行时转子转速。
a) 电枢反应增磁
b) 电枢反应去磁
图2-3 电刷不在几何中性线上时，电枢磁动势的直轴分量
三、直流电动机基本方程
电压平衡方程
U E Ia Ra
E Cen
U ：外加电压 Ra: 绕组电阻
Ra
+
+
Ia
U
ME
–
–
图3-1 稳态运行时直流电机电路图
以上两公式反映的概念：
(1)电枢反电动势的大小和磁通、转速成正比，若想改变 E，只能改变或 n。
工作特性
转矩特性：Te f (P2 )
Te
T0
T2
T0
P2
：转子机械角速度
转矩特性基本呈线性关系；实
际上，P2 增大时，转速略有下降，故曲线将略微向上弯曲。

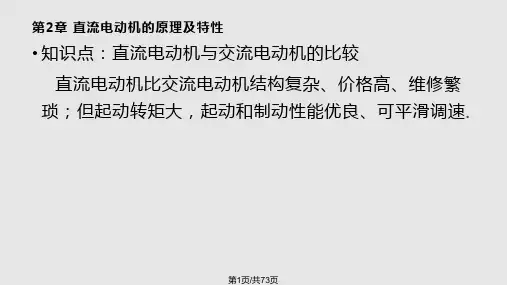

直流电动机的原理及特性PPT课件(2024版)

a)—电枢铁心冲片
b)—电枢铁心
第8页/共73页
2.1.1 基本机构——2.转子部分
（2）电枢绕组：电枢绕组是由许多按一定规律联接的线圈组成，它是直流电机的主要电路部分，也是通过电流和感应电动势，从而实现机电能量转换的关键性部件。
1—槽楔 2—线圈绝缘 3—导体 4—层间绝缘 5—槽绝缘 6—槽底绝缘
1
符号含义：H 平均磁场强度，l 平均计算长度
气隙
t 电枢齿 a 电枢轭 m 主磁极 j 定子轭
第34页/共73页
直流电机的空载磁化特性曲线
空载磁化特性曲线： 0 f (2Ff ) 或0 f (Ff ), 0 f (I f )
在额定状态下，电机往往工作在饱和点附近，这样即可以获得较大的磁通，又不致需要太大的励磁磁动势，从而可以节省铁心和励磁绕组的材料。（线性分析方法）
第23页/共73页
2.2 直流电机的电枢绕组
2.1.1 单叠绕组
1.线圈的元件边及端接线（一个绕组原件就是一个线圈）
第24页/共73页
2.2 直流电机的电枢绕组
2.1.1 单叠绕组
2.单叠绕组的特点：元件的两个端子连接在相邻的两个换向片上。单叠绕组的所有的相邻元件依次串联，即后一元件的首端与前一元件的末端连在一起，接到一个换向片上。最后一个元件末端与第一个元件首端连接在一起，形成一个闭合回路。
第40页/共73页
交轴电枢磁场的特点：
①. 电枢磁势Fa与主极磁势Ff互相垂直； ②. 电枢表面各点的电枢磁势Fa不等；在几何中性线处电枢磁势Fa最大，在极轴线处等于零，即Fa=0。 ③. 电枢磁密Bmax在几何中心线处的值不为零。
第41页/共73页

《直流电机》PPT课件

精选课件ppt
T
暂时 T > TL
26
3.减小调速的特点：
（1）调速平滑，可做到无级调速，但只能向上调，受机械本身强度所限，n不能太高。
（2）调的是励磁电流（该电流比电枢电流小得多），调节控制方便。
精选课件ppt
27
二、改变电枢电压调速
1.特性曲线
nn0n 其中
n0
U
K
Φ
E
，n
KT
Ra
KEΦ2
5
电刷
FE
+
N IE
U
F
I
–
S
换向片
由右手定则，线圈在磁场中旋转，将在线圈中产生感应电动势，感应电动势的方向与电流的方向相反。
精选课件ppt
6
直流发电机
用右手定则判感应电动势Ea的方向
E
+ Ia N
E
电枢绕组
U
电阻Ra
–
S
感应电动势
输出电压
EKn E
UE IaRa
精选课件ppt
7
二、直流电机的构成
产生磁通，称为励磁。
精选课件ppt
9
根据励磁线圈和转子绕组的联接关系，励磁式的直流电机又可细分为：
他励电动机：励磁线圈与转子电枢的电源分开。
并励电动机：励磁线圈与转子电枢并联到同一电源上。
串励电动机：励磁线圈与转子电枢串联接到同一电源上。
复励电动机：励磁线圈与转子电枢的联接有串有并，接在同一电源上。
E
K
Φn
E
T K T ΦI a
他励
nKUEΦKTK RaEΦ2T
即： nn0 n
其中

直流电机幻灯片

电压平衡方程
电流关系
转矩平衡：T = T2+T0
直流电动机运行特性
• 机械特性
R=0
直流电动机的转速随负载而变。
空载或轻载起动或运行时，发生并励励磁绕组断路，磁通很小，而发生飞车。
直流电动机的机械特性与励磁方式有关
• 机械特性
固有机械特性：额定电压、额定磁通、R = 0
•改变直流电动机转向的方法
路用一逻辑信号的指令来改变电机各相绕组的导通顺序
第五章各节要点
各节要点：
第一节：基本结构（电刷、换向器的作用）；铭牌数
据；励磁方式。
第二节：原理（AC/DC转换）；电势、转矩计算；电
刷位置；换向。
第三节：空载特性；自励起压过程、条件；外特性
（各种励磁曲线）。
第四节：机械特性（各种励磁）；转矩特性；起动、
起动方法：在保持最大励磁电流情况下，1.电枢回路串电阻起动；2.降压起动。起动电流控制在1.5～2.0In。
注：1 .起动时，励磁磁场通常应该最大，才能减少起动电流，并增加起动转矩；2 .电枢绕组串联的起动电阻不能采用滑动变阻器，应采用分段切除的变阻器（∵大电流）。
3、无刷直流电动机
• 无刷电动机特点
• 无刷电动机的基本结构
一般由三部分组成：电动机本体、转子位置传感器和电子换向开关线路。
• 电动机本体
• 转子位置传感器——电磁式
5-19
• 转子位置传感器——光电式
5-20
• 转子位置传感器——磁敏式
5-22
• 无刷直流电动机基本原理
• 无刷直流电动机正反转控制方法
永磁式有刷直流电动机的反转运行是由改变电枢两端与电源的极性连接来实现的。由于无刷直流电机的电力电子元件导电具有单向性，不允许反接到电源上，因此不能简单的采用改变电源电压的极性实现电机反转，反转的实现可采用以下几种方法： 1、将每相绕组两端接头互换，变换绕组中电流方向 2、改变位置传感器的输出电压信号，采用正反转两套位置传感器 3、逻辑门选通法，即电机传感器设计上有专门的考虑，在控制电

《电机原理》直流电机PPT课件

绕组端部
图1-4 直流电机横剖面示意图
一、结构
1、定子
（1）主磁极作用：产生直流磁场。分类：永磁式、电磁式电磁式的构成： ①铁心，由1～1.5mm厚的钢板冲压而成。 ②励磁绕组，通入的是直流电。
（2）换向极作用：改善换向。1kW以上直流电机，几乎都安装换向极。组成：换向极铁心和换向极绕组。换向极绕组与电枢绕组串联。
3 4 5 6 7 8 9 10 11 12 13 14 15 1 2
15 7 14 6 13
15
1
8
5
5
8
1 9
12
12 2 10 3 11 4
4
9
瞬时电路图
单波绕组的特点：
•同名磁极下各元件串联起来组成一条支路，支路对数a＝1，与磁极对数p无关。 •电刷在换向器表面上的位置对准主磁极中心线，支路电动势最大。 •电刷数量等于主磁极数（采用全额电刷）; •电枢电流 Ia＝2ia 。
二、直流电机的额定数据
1、额定容量PN：输出功率，单位kW。直流发电机：PN＝UN· IN
直流电动机：PN＝UN· IN ·
2、额定电压UN：额定状态下出线端电压，单位V 3、额定电流IN：额定状态下出线端电流，单位A 4、额定转速nN：额定状态下的电机转速，单位r/min 5、额定励磁电流
6、励磁方式
第一章直流电机
1-1 直流电机的结构与工作原理
一、结构 1、定子（1）主磁极：作用：产生直流磁场。分类：永磁、电磁电磁铁构成： ①铁心，由1～1.5mm厚的钢板叠压而成。 ②励磁绕组，励磁绕组中通入的是直流电。（2）换向极作用：改善换向。1kW以上直流电机，几乎都安装换向极。组成：换向极铁心和换向极绕组。换向极绕组与电枢绕组串联。

电气工程概论第二章-直流电机PPT课件

的电压。
2021
18
计算题：
已知某直流电机额定工况下其转速 n = 1000r/min，电枢开路电动势 Ea = 110V，扭矩 T = 250N·m，请估算其额定电枢电流Ia。
2021
19
2021
17
(十一) 直流电机的额定值
（1）额定功率PN：对于直流发电机，指电机输出的功率；
对于直流电动机，指电机输出的机械功率。
（2）额定电压UN：电机额定运行时的输入或输出电压。（3）额定电流IN：电机额定运行时能承受的电流。（4）额定转速nN：电机额定运行时的转子转速。（5）额定励磁电压UfN：保证电机额定运行的励磁绕组所需
4
(三) 直流电机的结构
直流电机主要包括转子和定子两大部分。转子是电机的转动部分，定子是电机的静止部分。
1 定子：用来产生磁场和作为电机的机械支架，主要包括
主磁极、换向极、机座和电刷装置。
2021
5
2 转子：也称为电枢，用来产生感应电动势和电磁转矩，实现能量的转换。主要包括电枢铁芯、电枢绕组、换向器、转轴和风扇等。
2021
7
(七) 直流电机的电磁转矩
(八) 直流电机损耗和功率平衡
1 直流电机损耗分类
（1）机械损耗pmec，主要由轴承间的磨擦和电刷与换向器间
的摩擦产生。
（2）铁芯损耗pFe，由电枢铁芯产生的涡流损耗和磁滞损耗。（3）励磁损耗pf，由励磁绕组电阻产生的损耗。（4）负载损耗pa，电枢绕组的电阻损耗等。（5）杂散损耗pad。
1）电枢回路串接电阻的人为机械特性：
2021
13
2）改变电枢端电压的人为机械特性：
3）改变气隙磁通Φ的人为机械特性(Rst＝0) ：

01第1章直流电机-课件

第1章直流电机
1.1 直流电机的基本工作原理和结构
1.1.2 直流电动机的工作原理
二、直流电动机工作原理
当电枢旋转到右图所示位置时原N极性下导体ab转到S极下，受力方向从左向右，原S 极下导体cd转到N极下，受力方向从右向左。该电磁力形成逆时针方向的电磁转矩。线圈在该电磁力形成的电磁转矩作用下继续逆时针方向旋转。
在额定电压下，运行于
出线端的平均电压额定转速nN 额定功率时对应的电流
发电机：是指输出额定电压；
在额定电压、额定电流下，运
电动机：是指输入额定电压。行于额定功率时对应的转速
第1章直流电机
1.1 直流电机的基本工作原理和结构
1.1.3 直流电机的铭牌数据
额定励磁电流 I fN
励磁方式
对应于额定电压、额定电流、额定转速及额定功率时的励磁电流
指直流电机的励磁线圈与电枢线圈的连接方式
此外，电机铭牌上还标有其它数据，如励磁电压、出厂日期、出厂编号等。
电机运行时，所有物理量与额定值相同——电机运行于额定状态。电机的运行电流小于额定电流——欠载运行；运行电流大于额定电流——过载运行。长期欠载运行将造成电机浪费，而长期过载运行会缩短电机的使用寿命。电机最好运行于额定状态或额定状态附近，此时电机的运行效率、工作性能等比较好。
同直流发电机相同，实际的直流电动机的电枢并非单一线圈，磁极也并非一对。
第1章直流电机
1.1 直流电机的基本工作原理和结构
1.1.3 直流电机的铭牌数据
指轴上输出的机械功率
电动机
额定功率PN
额定条件下电机
发电机
指电刷间输出的额定电功率
所能提供的功率

电机学第2章直流电机课件

2.直流电机的基本结构
图2-5 电枢上装有6个线圈 (11′到66′)的情况
2.直流电机的基本结构
图2-7 直流电机剖面图
2.直流电机的基本结构
图2-8 主磁极
2.直流电机的基本结构
图2-9 电枢铁心
2.直流电机的基本结构
图2-10 电枢线圈
2.直流电机的基本结构
图2-12 换向器
3.励磁方式
2.并励电动机的运行特性
2.并励电动机的运行特性
图2-42 并励电动机的机械特性
2.并励电动机的运行特性
2.并励电动机的运行特性
2.并励电动机的运行特性
3.串励电动机的运行特性
图2-43 串励电动机的接线图
3.串励电动机的运行特性
3.串励电动机的运行特性
图2-44 串励电动机的工作特性
图2-14 直流电机的励磁方式 a)他励式 b)并励式 c)串励式 d)复励式
4.直流电机的额定值
(1)额定功率PN 指电机在铭牌规定的额定状态下运行时，电机的输出功率，用千瓦(kW)表示。 (2)额定电压UN 指额定状态下电枢出线端的电压，以伏(V)表示。 (3)额定电流IN 指电机在额定电压下运行、输出功率为额定功率时，电机的线电流，以安(A)表示。 (4)额定转速nN 指额定状态下运行时转子的转速，以转/分(r/mi n)表示。
2.单叠绕组
2.单叠绕组
图2-19 单叠绕组展开图(2p=4,S=K= =16)
2.单叠绕组
图2-20 图2-19所示瞬间电枢绕组的电路图
3.单波绕组
3.单波绕组
图2-21 单波绕组的展开图(2p=4, =S=K=15) a)部分展开图 b)全部展开图
3.单波绕组

《直流电机》PPT课件 (2)

直流电机的元件嵌放在电枢铁心的槽中，为了便于嵌线，每个元件的一个元件边放在某一槽的上层(称为上元件边)，另一个元件边则放在另外一槽的下层(称为下元件边).
元件数S=换向片数K =电枢槽数Z
绕组的连接方式：单叠绕组、单波绕组、复叠绕组、复波绕组、蛙绕组（叠绕和波绕混合绕组）
极距：一对磁极在电枢表面所跨过的距离。
励磁绕组：各个主极上的励磁线圈组成励磁绕组，各主极的励磁线圈常用串联方式联接，这样可以保证各主极线圈的电流一致。主磁极在电机中总是成对出现，其极性沿圆周是 N, S交替排列，因此串联时，相邻两主磁极线圈中电流环绕的方向是相反的。
2.换向极容量大于1kw 的直流电机，在相邻两主磁极之间装设换向极，它的作用是改善换向。换向极形状比较简单，因此常用厚钢板制成。有些电机的换向极也要求用钢片绝缘后叠装而成。换向极上装有换向极绕组，一般由粗的扁铜线绕成，只有几匝，换向极绕组总是与电枢绕组串联的。
直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势。
1.2.2 直流电动机工作原理
产生力矩的两个必要条件
f Bi l sin( )N
①有磁场存在
励磁绕组通电流
②导体中有电流
电枢绕组加电压
作用在线圈上的电磁转矩为
T f D N.m
2
电磁转矩就是直流电动机的驱动转矩。
直流电动机工作原理
N
＋
U
－
S
N
＋
U
－
S
线圈边切割磁力线会产生什么？
电磁关系
直流电
交流电
流
换向流

电机学PPT课件-直流电动机

3
机电一体化设计
结合机械、电子、信息等多学科知识，进行直流电动机的优化设计，实现高效、紧凑、可靠的设计目标。
THANKS
感谢观看
