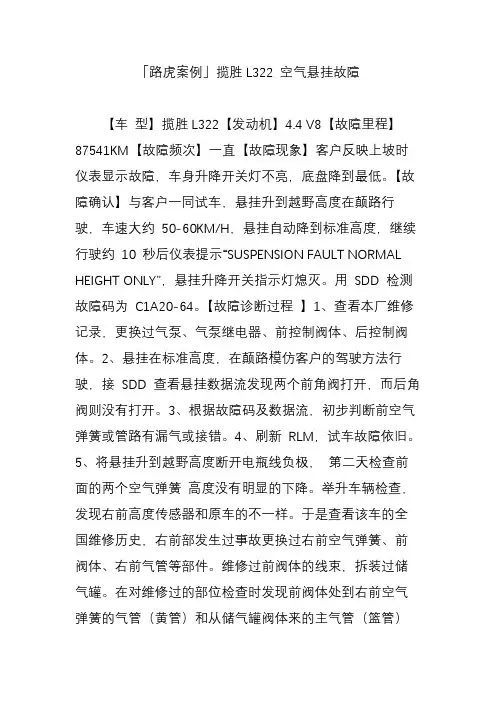

「路虎案例」揽胜L322 空气悬挂故障【车型】揽胜L322【发动机】4.4 V8【故障里程】87541KM【故障频次】一直【故障现象】客户反映上坡时仪表显示故障，车身升降开关灯不亮，底盘降到最低。
【故障确认】与客户一同试车，悬挂升到越野高度在颠路行驶，车速大约50-60KM/H，悬挂自动降到标准高度，继续行驶约10 秒后仪表提示“SUSPENSION FAULT NORMAL HEIGHT ONLY”，悬挂升降开关指示灯熄灭。
用SDD 检测故障码为C1A20-64。
【故障诊断过程】1、查看本厂维修记录，更换过气泵、气泵继电器、前控制阀体、后控制阀体。
2、悬挂在标准高度，在颠路模仿客户的驾驶方法行驶，接SDD 查看悬挂数据流发现两个前角阀打开，而后角阀则没有打开。
3、根据故障码及数据流，初步判断前空气弹簧或管路有漏气或接错。
4、刷新RLM，试车故障依旧。
5、将悬挂升到越野高度断开电瓶线负极，第二天检查前面的两个空气弹簧高度没有明显的下降。
举升车辆检查，发现右前高度传感器和原车的不一样。
于是查看该车的全国维修历史，右前部发生过事故更换过右前空气弹簧、前阀体、右前气管等部件。
维修过前阀体的线束，拆装过储气罐。
在对维修过的部位检查时发现前阀体处到右前空气弹簧的气管（黄管）和从储气罐阀体来的主气管（篮管）接反。
【故障原因分析】气管接错后，走颠路快速颠簸，交叉阀打开时，左前空气弹簧的管路和主管路连通。
左前空气弹簧颠簸，致使主管路压力产生波动。
给储气罐充气时，一部分气体进入左前空气弹簧致使压力上升过慢。
【维修方案】将空气悬挂前阀体主供气管和右前气管按正确的位置装配。
【案例总结】1、维修前要查看故障车的维修历史（包括全国维修记录），重点是故障首次出现前的记录。
2、维修资料中没有介绍交叉阀、角阀的在什么工作情况下打开，可利用SDD 数据流功能和正常的车做对比，得出结论。
【专用工具设备】SDD案例点评及建议：充分利用数据流和工作原理图分析故障原因。
空气悬挂结构及工作原理随着科技的不断进步，汽车行业也在不断地进行技术创新，其中空气悬挂就是一种比较新颖的技术。
空气悬挂是指通过压缩空气将车辆悬挂在空气中，从而实现车身的平稳行驶。
本文将介绍空气悬挂结构及其工作原理。
一、空气悬挂结构空气悬挂结构主要由空气弹簧、气压调节器、传感器和控制器等组成。
1.空气弹簧空气弹簧是空气悬挂系统的核心部件，它是由高强度的橡胶和聚酯纤维材料制成，具有很好的弹性和耐用性。
空气弹簧的作用是支撑车身，使车辆行驶更加平稳。
2.气压调节器气压调节器是控制空气弹簧内气压的装置，它可以调节气压来控制车身高度。
当车辆通过不同路面时，气压调节器会自动调整气压，从而保持车身高度稳定。
3.传感器传感器是监测车身高度和车速的设备，它可以将车身高度和车速等信息传递给控制器，以便控制器进行调整。
4.控制器控制器是空气悬挂系统的大脑，它可以通过传感器监测车身高度和车速等信息，控制气压调节器来调整气压，从而实现车身高度的自动调整。
二、空气悬挂工作原理空气悬挂的工作原理是通过气压调节器来控制空气弹簧内的气压，从而调整车身高度。
当车辆行驶在不同的路面上时，气压调节器会自动调整气压，使车身保持在一个稳定的高度。
比如，当车辆行驶在凹凸不平的路面上时，气压调节器会增加气压，使车身高度升高，从而避免车底部与路面摩擦。
当车辆行驶在平坦的路面上时，气压调节器会减少气压，使车身高度降低，从而提高车辆的稳定性和行驶舒适性。
除了调整车身高度外，空气悬挂还可以通过控制器来调整车辆的硬度和阻尼等参数，从而实现更加个性化的驾驶体验。
三、空气悬挂的优点1.提高行驶舒适性空气悬挂可以通过调整车身高度和硬度等参数，使车辆行驶更加平稳，从而提高行驶舒适性。
2.提高路面通过能力空气悬挂可以通过调整车身高度来提高车辆的通过能力，从而避免车底部与路面摩擦，保护车辆底部。
3.提高安全性空气悬挂可以通过自动调整车身高度来提高车辆的稳定性和行驶安全性。
路虎仪表提示信息中英文对照表看到坛子里来了这么多新同学，就把这个发一次给大家保存以备需要之时吧。
是根据捷豹和路虎的车友们发完又重新自己编辑的。
基本上很全了。
AACC SENSOR BLOCKED 自适应巡航系统扫描区域受阻挡检查自适应巡航传感器是否被杂物覆盖AIRBAG FAULT 辅助安全系统故障立即寻求授权维修援助AUTO DOOR LOCK(speed related locking) 自动上锁(速度相关锁定 ON/OFF AVERAGE CONS .RESET MPGL/100KM 旅行电脑中提示信息不要作任何处理AVERAGE SPEED RESET MILES KM 旅行电脑中提示信息不要作任何处理AIR SUSPENSION FAULTA 空气悬挂故障APPLY FOOT AIVD PARKBRAKE 应用脚制动器和驻车制动器BBONNET OPEN 发动机盖开启BRAKE FLUID LOW 制动液面低BATTERY NOT CHARGING 蓄电池未充电BSM SENSOR BLOCKED BSM传感器受阻BSM NOT AVAILABLE BSM不可用BRAKEASSIST FAULT 制动辅助装置故障BOOT OPEN 行李箱开启CCANNOT EDIT ON THE MOVE 车辆行驶时驾驶员尝试进(CUSTOMER SETTINGS)菜单停下车辆,再进入该菜单进行操作CANNOT APPLY PARK BRAKE 无法应用驻车制动器CAUTION PARKBRAKE APPLIED 车辆行驶时没有松开手刹车只有在紧急情况下才可以使用此功能CAUTION RISK OF GROUNDING WITH SUSPENSION AT NORMAL HEIGHT 当全地形反馈系统需要将车辆提升到”OFF ROAD “高度时被手动的降低车辆(或系统不能够提升车辆) 如果可能的话采用手动方式升降底盘,将其升到OFF ROAD 高度. CHECK ALL TYRE PRESSURES 提示信息,在行驶中的轮胎胎压下降至初级警告状态检查轮胎胎压CHECK BRAKE FLUID 刹车油壶中的油位降到最低刻度立即寻求授权维修援助CHECK BRAKE PADS 刹车片磨损到最小维修位置立即寻求授权援助CHECK SPARE TYRE PRESSURE 备胎胎压降到警告状态检查备胎胎压CHECK PEDESTRIAN SYSTEM 检查行人保护系统CHECK ALL TYPE PREESSURES 检查全部轮胎压力CHECK TYPE PRESSURE 检查轮胎压力CHECK SMART KEY 检查智能钥匙CHARGING FAULT 充电故障COOLING SYSTEM FAULT MONITOR GAUGE 防冻液液位低停车检查防冻液液位,并加满,如果问题依然存在,请联系授权维修经销商CRUISE CANCELLED 驾驶员关闭巡航定速功能不需要CRUISE NOT AVAILABLE 系统故障,巡航功能不可用请联系授权维修经销商CRUISE CONTROL NOT PERMITTED 系统故障或车辆操作的参数超出正常巡航操作值查看定速巡航功能选择的说明部分CRUISE GAP 自适应巡航系统距离设定(时间间隔) 调速需要的距离(四种设定)DDOOR OPEN 车门开启DRIVER OVERRIDE 在巡航定速时,驾驶员踩下油门踏板不需要任何操作.当油门松开时信息将会消失,巡航将会恢复DOOR MIRROR DIP STORED 记忆系统确认已存储驾驶员信息不需要DRIVER INTERVENE 紧急警告,需要驾驶员踩刹车如果需要,请踩刹车DRIVER OVERSPEED SET CLEAR 旅行电脑信息不需要任何操作DRIVER’S DOOR OPEN 驾驶员侧门打开或没关严关闭驾驶员侧门DSC SWITCHED OFF 系统不可用---DSC开关已被关闭需要重新启动,请重新DSC NOT AVAILABLE 稳定与牵引力系统不可用EEBD FAULT 电子制动力分配系统故障ENGINE SYSTEM FAULT 发动机管理系统存有一系列故障可能降低发动机性能避免高速行驶,并联系授权经销商ENGINE SYSTEM SERVICE REQUIRED 保养时间已到达,车辆需要保养尽快保养EXTERNAL TEMPERATURE 外部温度℃或□ENGINE OIL PRESSURE LOW 发动机油压低ENGINE OVER HEATING 发动机过热FFWD ALERT ON (OR OFF) 前向警告系统功能打开(或关闭) 不需要FWD ALERT?—? 前向警告系统灵敏度调节调节需要的灵敏度(四种设定0 FASTEN SEATBELTS 座位上有人,但没系安全带系紧安全带FRONT LEFT TYRE RESSURE NOT MONITORED 你可能在该位置安装了一个备胎,或者胎压检测传感器失灵,因为你可能安装了一个未授权的附件,影响了胎压检测系统工作,又或者你安装的车轮上没有传感器. 把车速降到80KM/小时,并尽快更换一个完整充气轮胎,或者尽快联系授权维修经销商FRONT LEFT TYRE PRESSURE TOO HIGH 行驶中的右前轮胎胎压过高调整到正常胎压FRONT LEFT TYRE PRESSURE VERY LOW 行驶中的右前轮胎胎压过低调整到正常胎压FUEL USAGE UNITS 燃油使用的单位 L/100KmFUEL LEVEL LOW 燃油液位低GGRASS GRAVEL SNOW 如果将旋钮保持在此位置,你将启动全地形系统的该特殊程序不需要任何操作GEARBOX FAULT 变速箱故障HHEADLAMP OFF DELAY 大灯关闭延迟四种选择30/60/120/240秒HDC FAULT SYSTEM NOT AVAILABLE 陡坡缓降系统故障小心驾驶,不要尝试在陡坡上下降,同时立即寻求授权维修援助HDC NOT AVAILABLE IN THIS GEAR 陡坡缓降没有工作,因为没有选择正确档位.在高速档时”陡坡缓降”功能仅在”1”档,”D”档,”R”档时工作,在低速档的任何档位都工作. 在需要启动HDC功能的时候,选择正确的档位HDC NOT AVAILABLE SPEED TOO HIGH “陡坡缓降”不工作,时速超过正常工作速度.HDC最大正常工作速度为50KM/H,选择HDC功能时车速不能超过80KM/H 不需要任何操作HDC TEMPORARILY NOT AVAILABLE SYSTEM COOLING “陡坡缓降”功能已关闭,此时刹车系统正在冷却. 等待信息消失后再尝试下陡坡路面.HIGH ENGINE SPEED FOR COOLING 发动机怠速提升来提高冷却系统或空调系统性能不需要任何操作HIGH /LOW RANGE SELECTED 提示驾驶员分动箱已挂上HIGH或LOW 档不需要任何操作IIGNITION ON 点火装置开INTERIOR LIGHTS OFF 室内灯仅可手动操作,有车门打开时将不会点亮不需要任何操作INTERIOR LIGHTS AUTOMATIC 所有室内灯自动打开功能已开启不需要任何操作KKEY BATTERY LOW PLACE KEY IN IGNITION TO CHARGE 遥控器电池电量低把钥匙插入到点火开关启动发动机,对遥控器电池充电LLOW COOLANT LEVE 防冻液液位低立即停车,检查防冻液壶,并尽早加注正确混合比的防冻液.如果还存在问题,请联系授权维修经销商LOW WASHER FLUID 玻璃水液位低于1升加满玻璃水LOW BRAKE FLUID 制动液液面低LAZY ENTRY 懒人进入模式(底盘高度降低方便上下车) ON/OFFMMEMORY 1/2/3 STORED/SELECTED 确认记忆已被存储不需要任何操作OOVERSPEEED WARNING 超速警告 OFFPPARK BRAKE FAULT 电子手刹车功能有故障立即寻求授权维修经销商PARK BRAKE FAULT AUTO RELEASE NOT FUNCTIONAL 行驶后自动松开手刹车功能不工作手动解除手刹车PARK BRAKE FAULT SYSTEM NOT FUNCTIONAL 红色警告灯点亮----电子手刹功能不好用. 立即寻求授权维修援助PARK BRAKE FAULT TO HOLD VEHICLE REMOVE KEY THEN APPLY PARKBRAKE 电子手刹车已失去车速信号信息按照说明把车停下PARK BRAKE OFF LIFT SWITCH TO APPLY 检测到需要紧急松开手刹车原故障一旦被解决,马上重新放下手刹PARK LOCK FILURE APPLY HANDBRAKE HIGH OR LOW 自动变速箱驻车锁功能无效,因为分动箱没有在档位立即寻求授权维修援助PARK BRAKE APPLIED 驻车制动器已应用PRESS FOOTBRAKE AND PARKBRAKE SWITCH TO RELEASE 检测手刹车开关松开,但没有踩下刹车踏板按照说明,采取手动方式松开手刹车开关.PROGRAM CHANGE IN PROGRESS 目前暂时选择不了新程序,该状态可能是由于ABS 或DSC系统正在工作或电子差速器过热等原因造成如果该情况在60秒内改变,选择的新程序将被启动.如果该提示是由于电子差速器过热所致,新程序要花更长的时间启动,对此系统会有额外的信息提示.待差速器冷却,就可尝试重新选择需要的特殊程序.RRESTORE DEFAULT SETTINGS 恢复默认设定 YES OR NORANGE MILES/KM 旅行电脑信息剩余燃油可行驶里程RECOMMEND STARTING IN 2ND/3RD/GEAR FOR SLIPPERY CONDITIONS 在湿滑路面建议用高档位起步选择2档或3档RESET SUSPENSION HEIGHT IF CLEAR OF OBSTACLE 悬挂始终在扩展功能检查车辆下有无障碍物,如果没有,选择需要的悬挂高度REDUCED ENGINE PERFORMANCE 发动机管理系统存储了一系列故障---导致降低发动机性能避免高速行驶,并联系授权维修经销商REVERSE MIRROR DIP 倒档后视镜降低 ON/OFFREMOVE SMART KEY 取出智能钥匙PRESS BRAKE WHEN STARTING 启动时请踩刹车（当车辆刹车真空没有时需要用力踩下去）SSAND/etc 如果将旋钮保持在此位置,你将启动”全地形反馈”中指示灯亮的特殊程序不需要任何操作SAND/ETC PROGRAM SELECTED 旋钮停留在某一位置上的时间超过2秒,SAND /ETC功能被选择不需要任何操作SELECT LOW RANGE TO ACTIVE ROCK CRAWL 车辆没有在LOW 档位,ROCK CRAWL 将不会激活如果需要”ROCK CRAWL”功能的话请选择LOW 档SELECT NEUTRAL FOR RANGE CHANGE 如果不选择空档的话,则不能进行档位切换选择空档SERVICE REQ'D xxxxKM 需要在XXXX公里时保养SERVICE REQUIKED 车辆须保养SET SPEED XXX KM/H 设置自适应巡航速度不需要SLOW DOWN OR VEHICLE WILL LOWER /RAISE 车速过高车辆将会自动升/降减速或接受车辆改变高度SPECIAL PROGRAM OFF 你取消了全地形反馈特殊程序,通用操作程序目前已启动不需要任何操作SPEED TOO HIGH FOR RANGE CHANGE 车速过快,需要的换档无法实现自动档车辆需要减速至40KM/HSUSPENSION ACCESS HEIGHT SELECTED ACCESS高度被选择不需要任何操作SUSPENSION FAULT 空气悬挂系统出现故障,系统可能仍然可以正常工作立即寻求授权维修援助SUSPENSION FAULT MAX SPEED 50KM/H(MAX SPEED 30MPH) 空气悬挂系统存储严重故障,高度不能控制减速行驶,直至故障被纠正SUSPENSION FAULT NORMAL HEIHT ONLY 空气悬挂系统存储故障仅正常高度可用立即寻求授权维修援助SUSPENSION CLOSE DOOR TO CHANGE HEIGHT 空气悬挂高度改变停止,因为其中一个门被打开关闭所有车门SUSPENSION FAULT STOP SAFELY STOP ENGINE 主要组件故障立即停下车辆,寻求授权维修援助SUSPENSION IN EXTENDED MODE 车身被卡在障碍物上,车辆会自动升高不需要任何操作SUSPENSION LOCKED AT ACCESS HEIGHT 选择爬行模式,空气悬挂被锁定不需要任何操作SUSPENSION NORMAL HEIGHT SELECTED 已选择正常高度不需要任何操作SUSPENSION SPEED TOO HIGH TO CHANGE HEIGHT 车速太高,预期高度被禁止降低车速SUSPENSION START ENGINE TO RAISE VEHICLE 车辆高度升高调整仅在引擎运转时工作启动引擎SUSPENSION VEHICLE RAISING SLOWLY 车辆正在缓慢升高,因为储气罐已空.(仅在提升时间超过24秒时显示,这不是系统故障) 不需要任何操作SUSPENSION WILL RAISE WHEN SYSTEM COOLED 空气压缩机正在冷却,提升过程将会在压缩机冷却后继续等待气簧提升车辆SYSTEM CHECK IN PROGRESS 仪表内部进行常规诊断程序不需要任何操作程序SYSTEM FAULT SOME PROGRAMS NOT AVAILABLE “全地形反馈系统”存在故障在OFF ROAD 状态下小心驾驶,因为全地形反馈系统不能正常工作,立即寻求授权维修援助.SYSTEM FAULT SECIAL PROGRAMS NOT AVAILABLE OFF ROAD “全地形反馈系统”存在故障下小心驾驶,因为全地形反馈系统不能正常工作,立即寻求授权维修援助.Set a personal speed limit –warnings are displayed in the message centre 设定一个个人速度限制-----在信息中显示警告信息 20-----250km/h或者20-----140mph,分5个阶段设定STEERING COLUMN LOCKED 转向柱锁定SMART KEY BATTERY LOW 智能钥匙电池电量低TTERRAIN RESPONSE SPECIAL PROGRAMS OFF 如果将”全地形反馈”系统的旋钮停在该位置,你将会激活通用操作程序,并且取消”全地形反馈”特殊程序不需要任何操作TERRAIN RESPONSE TIME OUT SPECIAL PROGRAM NO LONGER SELECTED 全地形反馈系统工作超时,特殊程序关闭不需要任何操作TRAILER CONNECTED OFF ROAD HEIGHT NOT SELECTED AUTOMATICALLY 虽然使用了拖车牵引钩,但是车辆没有达到OFF ROAD 高度如果牵引车已经连上,则不需要任何操作,如果牵引了其他物体如自行车架,需要手动将车辆升至OFF ROAD 高度,如果没有牵引任何东西,需要检查牵引钩接口是否有故障TRANSMISSION FAULT 警告驾驶员自动变速箱内存有故障立即寻求授权维修援助TRANSMISSION FAULT LIMITED GEARS AVAILABLE 警告驾驶员变速箱内有故障,车辆行驶性能受影响立即寻求授权维修援助TRANSMISSION FAULT STOP SAFELY 警告驾驶员后电子差速器有故障立即在安全位置停车,禁止驾驶TRANSMISSION FAULT TRACTION REDUCED 警告驾驶员分动箱内有故障,车辆行驶性能受影响马上寻求授权维修援助TRANSMISSION FAULT AND OVER HEAT 警告驾驶员变速箱内存有故障并且温度过高马上寻求授权维修援助TRANSMISSION OVERHEAT SLOW DOWN 后电子差速器温度达到或接近警戒高度立即减速行驶,并马上寻求授权援助TRANSMISSION RANGE CHANGE NOT AVAILABLE 警告驾驶员分动箱有故障,导致无法换档立即减速行驶,并马上寻求授权维修援助TRANSMISSION TRACTION REDUCED 分动箱系统故障立即减速行驶,并马上寻求授权维修援助Trip dist range ave sp.ave cons 旅行电脑信息不需要任何操作Trip distance reset miles km 旅行电脑信息不需要任何操作TYRE PRESSURE MONITORING SET FOR HEAVY LOAD 胎压系统被驾驶员设定为重负载模式确保该设定符合当前的胎压和车辆负载情况TRE PRESSURE MONITORING SYSTEM FAULT 轮胎胎压系统故障立即寻求援助TYRE PRESSURE VERY LOW 轮胎胎压过低调整到正常轮胎胎压TRIP DISTANCE UNITS (ODOMETER) 旅行表单位 MILES /KMTYPE MONITORING SYSTEM FAULT 轮胎监控系统故障TYPE PRESSURE SYSTEM FAULT 轮胎压力系统故障TYPE PRESSURES LOW FOR SPEED 轮胎压力相对速度过低TYPE NOT MONITORED 轮胎未受监控wWASHER FLUID LOW 玻璃水液面低。
