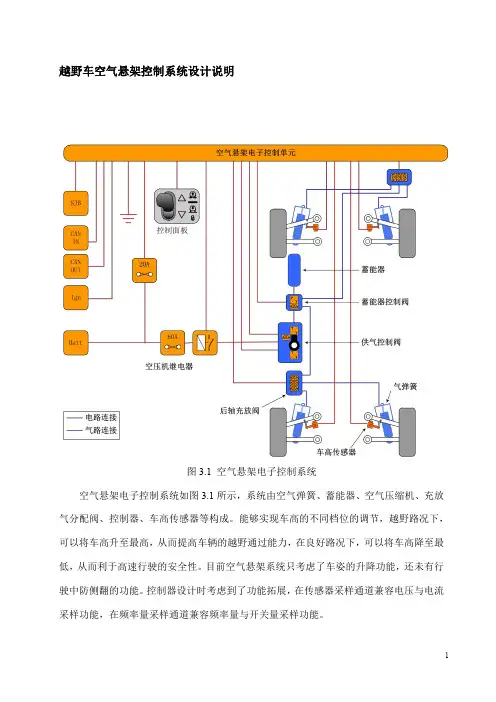

越野车空气悬架控制系统设计说明图3.1空气悬架电子控制系统空气悬架电子控制系统如图3.1所示，系统由空气弹簧、蓄能器、空气压缩机、充放气分配阀、控制器、车高传感器等构成。
能够实现车高的不同档位的调节，越野路况下，可以将车高升至最高，从而提高车辆的越野通过能力，在良好路况下，可以将车高降至最低，从而利于高速行驶的安全性。
目前空气悬架系统只考虑了车姿的升降功能，还未有行驶中防侧翻的功能。
控制器设计时考虑到了功能拓展，在传感器采样通道兼容电压与电流采样功能，在频率量采样通道兼容频率量与开关量采样功能。
3.1控制系统的设计采用MC9S12XEP100单片机，负责采集传感信号，实现CAN总线通讯，输出信号控制输出电路。
由频率量采样电路、模拟量采样电路、驱动电路、CAN总线通讯电路组成，通讯速率250kps。
图3.2硬件系统原理频率量采样电路实现对转速、空气流量传感器等具有脉冲输出的功能信号的采集，同时也能实现对开关信号的采集。
模拟量采样电路可以实现对开关信号的采集，也能实现对方向盘转角、车高角位移、气压、气温等传感器信号的采集。
驱动电路实现对气泵电机继电器的通断控制、悬架充放气阀件的控制。
CAN总线接口电路实现与整车总线的连接，采集车姿指令信息、当前车速信息、行驶操纵信息等信号；实现数据的上传；实现软件升级下载。
1.供电电路设计图3.3供电电路设计设定车载供电为24V，电压波动范围是16V至32V。
如果车载供电电压为12V，则将LM2937－12的输入与输出短接即可。
在此电路设计中增加输入电压钳位保护，利用SMCJ36A将输入电压保护在36V以下，实现对LM2575的保护；利用SMAJ6.0A将单片机工作电压保护在6V以下，防止在调试时操作不当，由于电压过高损坏单片机。
车载传感器可由VCC或+12VDC供电。
2.CAN总线电路设计图3.4CAN总线电路设计相对而言，PCA82C251相对其它芯片TJA1050、TJA1040、具有更广范围的供电电压，因此选用82C51。
