扩音机电路焊接布置图

扩音器电路手提式D类扩音器CD4046 TWH8751 TWH8751手提式D类扩音器电路如图1所示。

这是一款用锁相环CD4046和TWH8751大功率开关集成电路制作的手提式D 类扩音器(俗称大声公、叫卖器、电喇叭)。

音频信号由IC2锁相环电路的9脚输入，经内部压控振荡器VCO转换成变频方波，再通过内部相位比较器1比较放大后从2脚输出，通过VT1去推动IC3工作，然后由IC3推动扬声器发音。

IC2锁相环电路的9脚无信号输入时，2脚输出电平为0V，IC3停止工作。

图1电路中，VT1选用9014，VD1选用1N4001，IC1运放选用CA3160，IC2锁相环电路选用CD4046，IC3选用达华电子厂生产的大功率开关集成电路TWH8751，也可用大功率的场效应管及达林顿管等代用。

对讲扩音器如图画出了对讲扩音器一个方向的电路(另一个方向的电路与此完全同)。

其核心元件是ICl四运放集成电路LM324，对讲两个方向的放大电路各使用其中两个运算放大器。

话筒BM1采用灵敏度很高的微型驻极体发话器，其型号为84G9，焊接时应注意正负极性。

两级运放ICl-1、ICl-2及外围元件构成固定偏置的负反馈放大器。

R7、R11为负反馈电阻，用来改善电路的稳定性。

电位器RPl用于工作点的微调，使波形上下对称，可减小非线性失真。

ICl-2输出的音频信号经三极管VTl、VT2组成的互补射随功率放大电路放大后，推动喇叭BLl发出响亮的声音。

电阻Rl、电容C3组成退耦滤波电路，用来减小电源交流声。

性能优良的便携式扩音机电路图电子爱好者或维修人员有时外出做广告宣传或播放乐曲时，往往需要一种单端低压直流供电而又能输出大功率的便携式扩音机，而一般便携式录音机放音又往往不大，这里介绍一款性能优良的便携式扩音机电路、或许能满足您的需要。

该电路虽然结构简单，但非常实用，它采用蓄电池供电，输出功率强劲。

电路原理：电路原理如图所示，它包括话筒输入和线路输入两个通道，苏州部分采用飞利浦公司推出的音频功率放大集成电路TDA1519，该电路具有工作电源电压范围宽、增益高、输出功率大、失真度小，外围元件少等特点，并具有负载短路、开路、过热等保护功能，TDA1519的优良性能决定了扩音的优越性，图中S为扩音机的静噪控制开关‘；整流管1N5404是为防止蓄电池反接烧毁集成电路而设置的。

手把手教你专业音响连接线的制作与焊接在许多专业场合中，如演播厅、剧场、会议室、歌舞厅等，大家遇到的问题，经常是线材问题，断路和短路。

我们要会故障排查，下面从如何制作设备连接线，聊聊这个话题，不足之处，欢迎大家指正。

扩声系统音频信号流程音响系统中常用插接件一常见的音响设备连接线一：话筒到调音台：-----平衡方式的音频连接线：卡侬公母线。

二：电脑到调音台：--------非平衡立体声方式的音频连接线：小三芯到二头大二芯。

三：乐器到DI盒--------非平衡方式的音频连接线：二头大二芯。

四：调音台到周边设备，至功放：-----平衡方式的音频连接线：卡侬公母线。

五：功放到音箱：两头 NL4 音箱插头(欧插) 音箱接线二音响系统中常用插接件常用音频用插头结构、用途图解三常用信号线(音频信号线，音频线，话筒线)信号线用于传递小电压(小幅度)的模拟音频信号，因此线不需要特别粗(一般)如果是话筒线，需要加粗表皮，内加防拉的棉线，防止线轻易被扯断音响设备系统常用的线材：音箱线线的长度粗细越长越细的线，阻抗越高，对音箱的频响产生影响。

音箱线使用多股铜丝，原理如下：交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skin effiect)，趋肤效应也称集肤效应。

四接插件的制作与焊接技术：焊接工具介绍五接插件的制作与焊接技术焊接前(烙铁功率与焊件相当)1焊件除锈、清理、整理，剥离话筒线、信号线;;2修剪线头，线头、焊件喂锡，焊点饱满、明亮;3固定焊件、调整角度位置便于焊接时顺手;4焊接前套管、壳是否需要预先安装;烙铁的选择：1、烙铁功率大小应根据零件的体积大小来选择，烙铁头的形状也应根据零件的焊接要求选择。

2、烙铁功率过小温度不够，焊锡不能够迅速溶解扩散流淌，易出现有焊渣、气泡现象，使焊锡不能够与零件牢固连接，称为虚焊。

实验报告课程名称：电路与电子技术实验指导老师：樊伟敏成绩： 实验名称：扩音机整机电路实验类型：同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一，实验目的、实验器材、实验电路、实验内容实验目的了解复杂电子电路的设计方法； 了解集成功率放大器的基本特点；了解放大电路的频率特性及音调控制原理； 学习复杂电子电路的分模块调试方法； 学习扩音机电路的特性参数的测试方法实验器材1. 扩音机电路实验板；扩音机电路实验所需的电子元器件；2. MS8200G 型数字多用表；3. XJ4318型双踪示波器；4. XJ1631数字函数信号发生器；5. DF2172B 型交流电压表；6.HY3003D-3型可调式直流稳压稳流电源。

实验准备设计扩音机电路的前置，音调和功率放大级电路； 仿真分析扩音机电路的各级与整机指标； 按模块划分完成相关电路的焊接；估算前置级(A1)的电压增益、音调控制级(A2)的电压增益、音调控制范围；功率放大级(A3)的电压增益;了解扩音机电路的各项指标，拟订各项指标的测试方法。

实验电路扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。

实验电路原理图实验名称：扩音机整机电路姓名：hd学号：装订线扩音机整机电路参考设计原理图实验内容组装焊接由三级运放组成的扩音机电路(电路原理图见上页)。

并仔细复查整机电路的接线是否正确无误；分别测量各级电路的静态工作点；测量前置级的增益；测量音调级低音和高音增益调节范围；测量功率放大级的增益；测量功率放大级最大不失真输出和最大功率(带载)；测试整机增益；测量频率特性；测量其它各项指标；听音试验调试实验实验名称：扩音机整机电路姓名：hd学号：装订线焊接分别焊接前置放大电路、音调控制电路及集成功放电路等三级运放组成的扩音机电路功能块。

·最简单的微型扩音机我们利用一只旧电话机中拆下的炭精送话器，以及几只常用的电子元件，即能组装一台无须调整的结构相当简单，且音质清晰洪亮的最简易微型扩音机，很有趣味。

在一些小空间扩音效果相当不错。

具体电路图见附图所示。

元件选择：炭晶送话器从老式旧电话机的听筒内拆下，大功率三极管采用3AD17，也可以用3ADl8。

但为减少扩音时产生的噪声，三极管要求穿透电流尽可能达到最小，但管子的放大倍值越大越好，一般应在70一90以上。

喇叭和输出变压器采用晶体管收音机上的即可，电源电池用6伏叠层电池，也可用充电电池和整流电源。

安装试音：将几只元件焊装在长条形印刷线路板上，找一支中号的塑料壳体的手电筒，旋下电筒头罩去掉玻璃、反光罩及小电珠，然后将碳晶送话器安装在罩子内，并焊接好送话器引线至电路板上。

在电筒前端各钻3mm小孔二个，将装入微型电源钮子开关及二芯插座各一个，待全部接线连接焊好后，把电池与线路板塞入电筒内，最后旋上已装有送话器的电筒头罩盖便完成。

试音时，把带有喇叭引线插头插入电筒前端插座上，开启电源开关对准送话器喇叭内便传出洪亮扩音声。

(读者若有兴趣在电路中串接入音乐集成块电路，便使成为扩音、放音两用机)。

在调试扩音中，若喇叭出现声音有点失真、沉闷或感觉音量不够大时。

可适当调整R1的电阻值，边调边放音试听，直至音质洪亮不失真为止。

·外围元件最少的25W功放电路TDA1521A用高保真功放IC TDA1521A制作功放电路，具有外围元件少，不用调试，一装就响的特点。

适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。

TDA1521A采用九脚单列直插式塑料封装，具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。

TDA1521A既可用正负电源供电，也可用单电源供电，电路原理分别见图1(a)、(b)（点此下载原理图）。

双电源供电时，可省去两个音频输出电容，高低音音质更佳。

扩音机功放电路K50G--1F 50W扩音机功放电路飞跃K50G飞跃KSOG-1F 50W扩音机社会拥有量较大，多用于机关、学校、车站等场所。

尽管该型机质量较好，但由于工作电流大，工作时间长，其功放电路也时有损坏。

为此，笔者就其功放电路的主要元器件及其故障检修作一介绍。

主要元器件功能介绍该机功放电路如图所示，其中182是输出变压器，次级设有8n低阻输出端子，正好与2只25W／16Ω号筒式高音扬声器并联匹配使用，也可以与2只25W／4Ω高灵敏度音箱串联匹配使用。

1R5和1C4组成消振保护电路；1BG12、1BG13组成削峰电路，保护功放管；3BGl4、1BG8、1BGl0组成推挽放大的上臂；3BGl5，1BG9、1BGll组成推挽放大的下臂；3R．54、3R．55、3C36、3C38与3R59、3R58、3C37、3C39分别为上、下臂放大电路的交流负反馈网络，用于稳定放大器增益；3W5、3W6、3R56组成激励级、功率输出级的偏置调整电路；381是推动(输入)变压器；3R50～3R53、C32～C35组成消振网络；3R40～3R49、3W4组成推动管3BG12、3BGl3的偏置电路；3BG11是倒相管；3C30、3C31为音频信号正、负半周耦合电容。

由于3C28存在交流负反馈，所以3BG11没有增益，只起倒相作用。

3BG9、3BG1O为直耦小信号前置放大器，3R30—3R35为它们的偏置电阻，3C27、3R36为频率补偿网络；3BG20、3BG21组成功率管过流过护电路；3R71、3R72、3BG26、1BG7组成过载检测指示电路；3R69、3K70、3BG22、3BG23组成稳压电路，对激励功率管提供稳定的偏置电压；3R73、3C43、3BG27为推动级提供稳定的工作电压；3K76、3R77、3BG30、3C44、3BG28为话筒放大器及线路放大器提供稳定的电压。

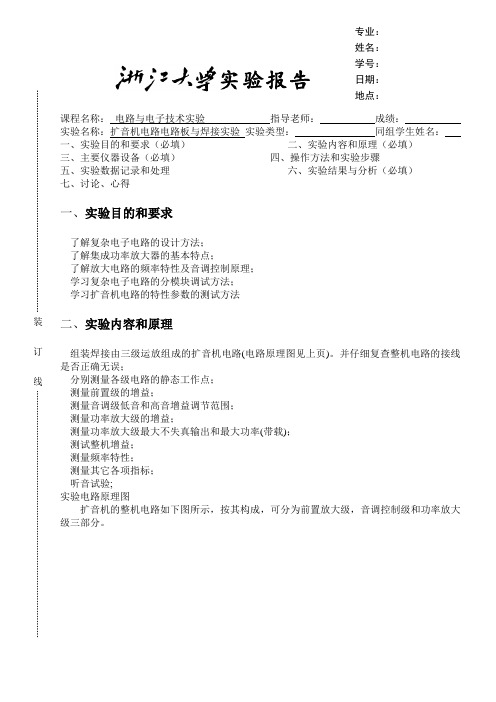

实验报告课程名称： 电路与电子技术实验 指导老师： 成绩： 实验名称：扩音机电路电路板与焊接实验 实验类型： 同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求了解复杂电子电路的设计方法； 了解集成功率放大器的基本特点；了解放大电路的频率特性及音调控制原理； 学习复杂电子电路的分模块调试方法； 学习扩音机电路的特性参数的测试方法二、实验内容和原理组装焊接由三级运放组成的扩音机电路(电路原理图见上页)。

并仔细复查整机电路的接线是否正确无误；分别测量各级电路的静态工作点； 测量前置级的增益；测量音调级低音和高音增益调节范围； 测量功率放大级的增益；测量功率放大级最大不失真输出和最大功率(带载)； 测试整机增益； 测量频率特性；测量其它各项指标； 听音试验;实验电路原理图扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。

专业： 姓名： 学号：日期： 地点：实验名称：姓名：学号：仿真电路图装订线三、主要仪器设备1. 扩音机电路实验板；扩音机电路实验所需的电子元器件；2. MS8200G型数字多用表；3. XJ4318型双踪示波器；4. XJ1631数字函数信号发生器；5. DF2172B型交流电压表；6.HY3003D-3型可调式直流稳压稳流电源。

实验名称：姓名：学号：装订线四、实验内容、数据记录及处理分析1.前置级前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。

由A1组成的前置放大电路是一个同相输入比例放大器，具有较大的输入电阻。

理想闭环电压放大倍数为：=6.1输入电阻R if=R1；输出电阻R of=0。

C2用于消自激振荡。

前置级调试（1）测量静态工作点；此时V+= 13.21V V—= —14.98VV2 = 0V V3 = 0VV4 =—14.77V V7 =13.01V（2）输入正弦波，示波器监视输入与输出波形，计算其放大倍数；Av1=1.31/216m=6.06 与理论计算相符（3）仿真结果如下前置电路图231RRAvf+=实验名称：姓名：学号：前置电路静态工作点装订线前置电路瞬态扫描实验名称：姓名：学号：前置AC扫描装订线2.音调控制电路（1）测量音调控制电路的静态工作点；此时V+= 13.21V V—= —14.98VV2 = 0V V3 = 0VV4 =—14.77V V7 =13.01V（2）在下列条件下测试音调控制电路的电压增益；音调控制电位器置中心位置实验名称：姓名：学号：装订线输入信号频率为1kHz的正弦波用示波器观察输入与输出波形（3）高低音控制特性的测试，计算音调控制范围即低频段f=100Hz时的音调控制特性。

四款300W音频功放电路图详解一.300W音频功放电路图选用MJL4281A（NPN）和MJL4302A（PNP），具有高带宽，良好的SOA（安全工作区），高线性和高增益。

驱动晶体管选用MJE15034（NPN）和MJE15035（PNP）。

所有器件的额定电压为350V。

输出三极管选用MJL4281A（NPN）和MJL4302A（PNP），具有高带宽，良好的SOA（安全工作区），高线性和高增益。

驱动晶体管选用MJE15034（NPN）和MJE15035（PNP）。

所有器件的额定电压为350V。

性能指标：8Ω4Ω电压增益27dB27dB功率（连续）153W （240W）240W （470W）峰值功率 - 10 ms185W （250W）344W （512W）峰值功率 - 5 ms185W （272W）370W （540W）输入电压1.3V （2.0V）RMS1.3V （2.0V） RMS噪声 *-63dBV （ref. 1V）-63dBV （ref. 1V）S / N比 *92dB92dB失真0.4%0.4%失真（@ 4W）0.04% （1 Khz）0.04% （1 Khz）失真（@ 4W）0.07% （10 kHz）0.07% （10 kHz）摆率》 3V/us》 3V/us300W音频功率放大器电路原理图300W音频功率放大器电源线路图二.由STK3152Ⅲ组成的300W功放电路前置放大电路信号输入采用平衡与不平衡两种方式，平衡输入电路由运放NE5532及外围电路组成，不平衡输入直接送人STK3152Ⅲ的1脚和15脚，经STK3152Ⅲ放大后的信号分别由5、6、10、11脚输出，2、14脚分别为两个声道的负反馈输入端NF。

电源电路功率放大电路每声道采用了8对日本东芝生产的发烧级大功率对管，以保证足够的电流驱动能力。

制作时也可根据实际需要选取合适的功率管数量。

图8对应的印板图见图9。

由于工作电流较大，整流滤波部分没有采用印板，而是采用直接搭焊的形式。
