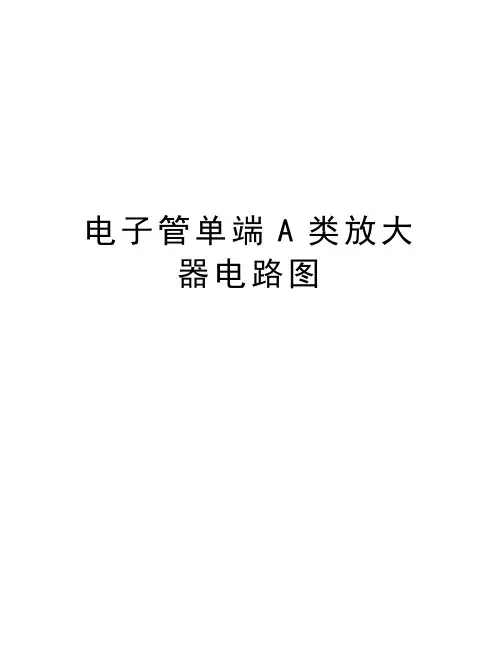

电子管单端A类放大器电路图

805电子管特性及其电路设计简析——版权所有：HIFIDIY论坛Juline 805电子管是一种灵敏度高，性价比高的大功率电子管，容易制成20W以上输出功率的单管A类放大器。

因此有不少玩家参与尝试制作，也产生了大量试制电路。

但是，往往出现的问题是，频响不宽，音色不平衡，功率不大。

本文就805管的本身特性展开一些简易分析，供大家设计制作参考。

1，805电子管特性概述。

805电子管原形是一款丙类发射用电子管，屏耗 Pa = 125W放大系数 u = 50内阻 Ri = 10K，其屏栅特性曲线见图：2，按照常用线路的工作点分析：现在常见电路工作点往往是：屏压Ua = 1050V屏流Ia = 100mA负载阻抗RL = 7~10K就此工作点，在屏栅特性曲线上简易作图，得：对805动态工作情况简易分析如下:805静态工作点，Ug1 = +18V，此时有栅流大致12mA 左右Ua = 1050VIa = 100mA假设推动电压为对称正弦波当805电子管动作点移动到负半周某点A处：Ug1 = +45VUa = 300VIa = 168mA此时如果要输出完整对称的正弦波，正半周A'点，根据特性曲线应当为：Ug1= －9VUa = 1630VIa = 40mA输出功率根据负半周，大致为Po = 0.5(1050 - 300)/(168 - 100)*1000 = 25W此时栅极动作范围是Ug1 从－9V ~ 45V栅流变化范围是0mA ~ 40mA （粗略值）以上要说明的是，805在Ug1 = 0V ~ －9V 区间内，基本是无栅流的。

此时，805输入阻抗近似趋向无穷大（实测在10K左右）而当805在Ug1 = 0V ~ +45V 区间内，栅流是递增的。

此时，805输入阻抗降至几百欧姆到几千欧姆之间。

另外注意到，805的内阻，随着电压递增而递增，随着电流递增而递减。

失真分量和失真定性在后面将简述。

3，常见805电路推动形式不外乎两种：a；阴极输出器直接耦合b；推动变压器耦合在此不讨论主观评价，仅从原理上，实际测试结果上做一说明：常见阴极输出器直接耦合如图：此类阴极输出推动，常采用多极管的三极管接法直接耦合805。

电子管单端A类放大
器电路图
电子管单端A类放大器电路图
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
第一版电路
第二版电路。

6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端A类电子管功放电路图1.输入电压放大级??? SRPP电路(亦称并联调整式推挽电路)是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。

??? 电路见图。

VT1、VT2直流通路串联。

VT1构成普通的三极管共阴放大器，VTr2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。

音频信号由6N3(3)脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。

进入后级电路。

vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。

同时，VTl、VT2交流通路对输入级负载电阻R4(即功率输出级VT3的栅极电阻)而言等效为“并联”，相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。

又因为VT1、VT2对R4负载来说是推挽工作，输出电流增大一倍，失真也有所降低。

C1是VTl的阴极交流旁路电容。

避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。

??? R3上的压降2．6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1．5V，避开了6N3动态阳一栅特性曲线的非线性部分。

输入级电压放大倍数为：A=u·R4／(Ri／2+R4)=35·360k／(5．8k／2+360k)≈35倍。

其中u为6N3放大系数，值为35；Ri为6N3内阻，值为5．8k.2.功率输出级??? 功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。

这种接法的特点是：放大效率高。

能达到特性表中功放管所规定的输出功率。

R6为输出级阴极电阻，将输出级栅负压确定在-20V。

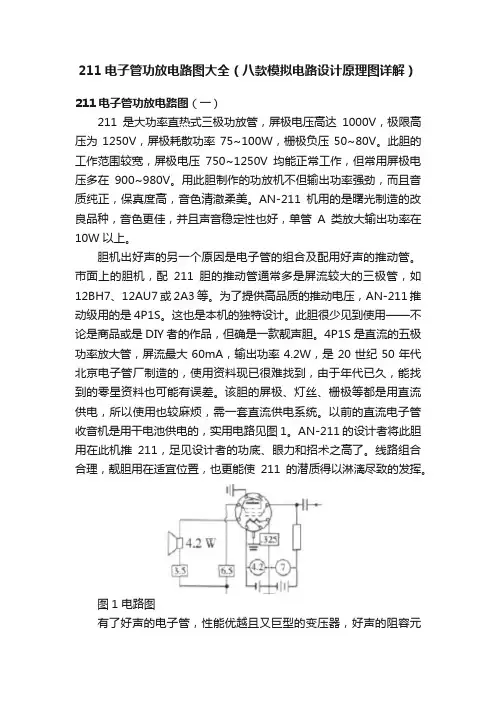

211电子管功放电路图大全（八款模拟电路设计原理图详解）211电子管功放电路图（一）211是大功率直热式三极功放管，屏极电压高达1000V，极限高压为1250V，屏极耗散功率75~100W，栅极负压50~80V。

此胆的工作范围较宽，屏极电压750~1250V均能正常工作，但常用屏极电压多在900~980V。

用此胆制作的功放机不但输出功率强劲，而且音质纯正，保真度高，音色清澈柔美。

AN-211机用的是曙光制造的改良品种，音色更佳，并且声音稳定性也好，单管A类放大输出功率在10W以上。

胆机出好声的另一个原因是电子管的组合及配用好声的推动管。

市面上的胆机，配211胆的推动管通常多是屏流较大的三极管，如12BH7、12AU7或2A3等。

为了提供高品质的推动电压，AN-211推动级用的是4P1S。

这也是本机的独特设计。

此胆很少见到使用——不论是商品或是DIY者的作品，但确是一款靓声胆。

4P1S是直流的五极功率放大管，屏流最大60mA，输出功率4.2W，是20世纪50年代北京电子管厂制造的，使用资料现已很难找到，由于年代已久，能找到的零星资料也可能有误差。

该胆的屏极、灯丝、栅极等都是用直流供电，所以使用也较麻烦，需一套直流供电系统。

以前的直流电子管收音机是用干电池供电的，实用电路见图1。

AN-211的设计者将此胆用在此机推211，足见设计者的功底、眼力和招术之高了。

线路组合合理，靓胆用在适宜位置，也更能使211的潜质得以淋漓尽致的发挥。

图1 电路图有了好声的电子管，性能优越且又巨型的变压器，好声的阻容元件，再进行精细的手工制作，何有不出好声之理。

211电子管功放电路图（二）本机采用两级放大，前级用6N8P并联，功放级用EL156管组成单端甲类放大电路。

通常前级包括前置放大与推动两级，以满足功放胆的推动要求。

然而EL156属高跨导、低栅压管，所以前置级与推动级合并为一级就可以了。

在Hi—Fi功放中，放大级数越少，信号在放大过程中的噪声、失真也越小。

A类B类A B类C类D 类五种功率放大器Prepared on 21 November 20211、A类功放（又称甲类功放）A类功放输出级中两个（或两组）晶体管永远处于导电状态，也就是说不管有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。

当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。

当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。

A类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真（Switching Distortion），即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。

但这种设计有利有弊，A类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。

当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。

A类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。

A类功率功放发热量惊人，为了有效处理散热问题，A类功放必须采用大型散热器。

因为它的效率低，供电器一定要能提供充足的电流。

一部25W的A类功放供电器的能力至少够100瓦AB类功放使用。

所以A类机的体积和重量都比AB类大，这让制造成本增加，售价也较贵。

一般而言，A类功放的售价约为同等功率AB类功放机的两倍或更多。

2、B类功放（乙类功放）B类功放放大的工作方式是当无讯号输入时，输出晶体管不导电，所以不消耗功率。

当有讯号时，每对输出管各放大一半波形，彼此一开一关轮流工作完成一个全波放大，在两个输出晶体管轮换工作时便发生交越失真，因此形成非线性。

纯B类功放较少，因为在讯号非常低时失真十分严重，所以交越失真令声音变得粗糙。

6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端 A 类电子管功放电路图1.输入电压放大级SRPP电路（亦称并联调整式推挽电路）是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。

电路见图。

VT1 、VT2 直流通路串联。

VT1 构成普通的三极管共阴放大器，VTr2 构成阴极输出器，对VT1 而言VT2 是一个带电流负反馈的高阻负载。

音频信号由6N3（3）脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。

进入后级电路。

vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。

同时，VTI、VT2 交流通路对输入级负载电阻R4（即功率输出级VT3的栅极电阻）而言等效为并联” 相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。

又因为VT1 、VT2 对R4 负载来说是推挽工作，输出电流增大一倍，失真也有所降低。

C1是VTI的阴极交流旁路电容。

避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3 的驱动能力。

*B1专业文档供参考，如有帮助请下载。

R3上的压降2. 6V ，作为VT1的栅负偏压，此负压比现代数码音源输出信号振 幅大1. 5V ，避开了 6N3动态阳一栅特性曲线的非线性部分。

输入级电压放大倍数为：A=u ・R4/(Ri /2+R4)=35・360k /(5. 8k /2+360k)〜35咅。

其中 u 为 6N3 放大 系数，值为35; Ri 为6N3内阻，值为5. 8k.2•功率输出级功率管6P3P 采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源 +B1直接相连。

这种接法的特点是：放大效率高。

能达到特性表中功放管所规定的 输出功率。

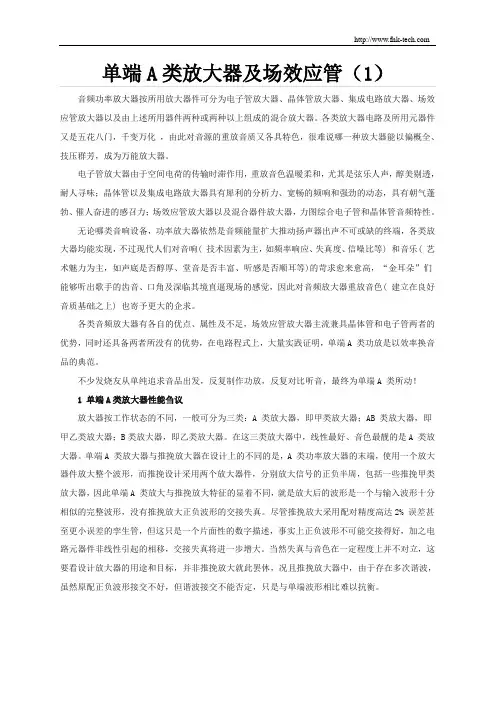

单端A类放大器及场效应管（1）音频功率放大器按所用放大器件可分为电子管放大器、晶体管放大器、集成电路放大器、场效应管放大器以及由上述所用器件两种或两种以上组成的混合放大器。

各类放大器电路及所用元器件又是五花八门，千变万化，由此对音源的重放音质又各具特色，很难说哪一种放大器能以偏概全、技压群芳，成为万能放大器。

电子管放大器由于空间电荷的传输时滞作用，重放音色温暧柔和，尤其是弦乐人声，醇美剔透，耐人寻味；晶体管以及集成电路放大器具有犀利的分析力、宽畅的频响和强劲的动态，具有朝气蓬勃、催人奋进的感召力；场效应管放大器以及混合器件放大器，力图综合电子管和晶体管音频特性。

无论哪类音响设备，功率放大器依然是音频能量扩大推动扬声器出声不可或缺的终端，各类放大器均能实现，不过现代人们对音响( 技术因素为主，如频率响应、失真度、信噪比等) 和音乐( 艺术魅力为主，如声底是否醇厚、堂音是否丰富、听感是否顺耳等)的苛求愈来愈高，“金耳朵”们能够听出歌手的齿音、口角及深临其境直逼现场的感觉，因此对音频放大器重放音色( 建立在良好音质基础之上) 也寄予更大的企求。

各类音频放大器有各自的优点、属性及不足，场效应管放大器主流兼具晶体管和电子管两者的优势，同时还具备两者所没有的优势，在电路程式上，大量实践证明，单端A 类功放是以效率换音品的典范。

不少发烧友从单纯追求音品出发，反复制作功放，反复对比听音，最终为单端A 类所动！1 单端A类放大器性能刍议放大器按工作状态的不同，一般可分为三类：A 类放大器，即甲类放大器；AB 类放大器，即甲乙类放大器；B类放大器，即乙类放大器。

在这三类放大器中，线性最好、音色最靓的是A 类放大器。

单端A 类放大器与推挽放大器在设计上的不同的是，A 类功率放大器的末端，使用一个放大器件放大整个波形，而推挽设计采用两个放大器件，分别放大信号的正负半周，包括一些推挽甲类放大器，因此单端A 类放大与推挽放大特征的显着不同，就是放大后的波形是一个与输入波形十分相似的完整波形，没有推挽放大正负波形的交接失真。

电子管功放电路全集一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）二．前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。

它由两级电压放大加阴极输出器组成，V1为第一级电压放大。

现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。

W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。

V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。

采用直接耦合的V2a 与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。

这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。

传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。

V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。

V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。

阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。

它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。

一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。

6922电子管前级放大器图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。

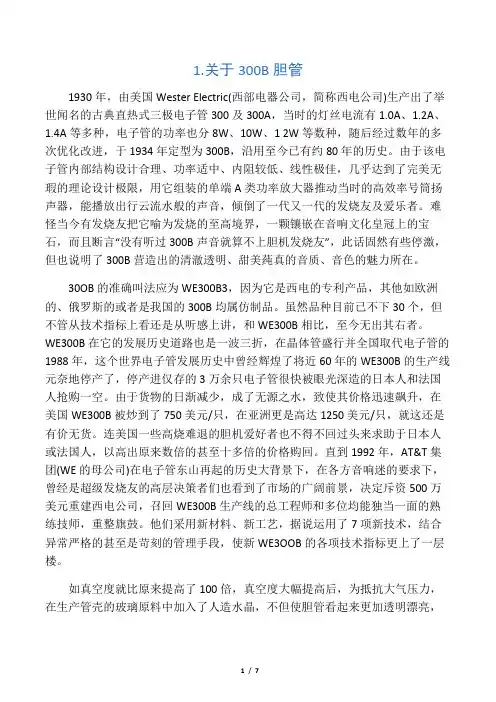

1.关于300B胆管1930年，由美国Wester Electric(西部电器公司，简称西电公司)生产出了举世闻名的古典直热式三极电子管300及300A，当时的灯丝电流有1.0A、1.2A、1.4A等多种，电子管的功率也分8W、10W、1 2W等数种，随后经过数年的多次优化改进，于1934年定型为300B，沿用至今已有约80年的历史。

由于该电子管内部结构设计合理、功率适中、内阻较低、线性极佳，几乎达到了完美无瑕的理论设计极限，用它组装的单端A类功率放大器推动当时的高效率号筒扬声器，能播放出行云流水般的声音，倾倒了一代又一代的发烧友及爱乐者。

难怪当今有发烧友把它喻为发烧的至高境界，一颗镶嵌在音响文化皇冠上的宝石，而且断言“没有听过300B声音就算不上胆机发烧友”，此话固然有些停激，但也说明了300B营造出的清澈透明、甜美莼真的音质、音色的魅力所在。

30OB的准确叫法应为WE300B3，因为它是西电的专利产品，其他如欧洲的、俄罗斯的或者是我国的300B均属仿制品。

虽然品种目前已不下30个，但不管从技术指标上看还是从听感上讲，和WE300B相比，至今无出其右者。

WE300B在它的发展历史道路也是一波三折，在晶体管盛行并全国取代电子管的1988年，这个世界电子管发展历史中曾经辉煌了将近60年的WE300B的生产线元奈地停产了，停产进仅存的3万余只电子管很快被眼光深造的日本人和法国人抢购一空。

由于货物的日渐减少，成了无源之水，致使其价格迅速飙升，在美国WE300B被炒到了750美元/只，在亚洲更是高达1250美元/只，就这还是有价无货。

连美国一些高烧难退的胆机爱好者也不得不回过头来求助于日本人或法国人，以高出原来数倍的甚至十多倍的价格购回。

直到1992年，AT&T集团(WE的母公司)在电子管东山再起的历史大背景下，在各方音响迷的要求下，曾经是超级发烧友的高层决策者们也看到了市场的广阔前景，决定斥资500万美元重建西电公司，召回WE300B生产线的总工程师和多位均能独当一面的熟练技师，重整旗鼓。

6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端A类电子管功放电路图1.输入电压放大级SRPP电路(亦称并联调整式推挽电路)是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。

电路见图。

VT1、VT2直流通路串联。

VT1构成普通的三极管共阴放大器，VTr2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。

音频信号由6N3(3)脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。

进入后级电路。

vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。

同时，VTl、VT2交流通路对输入级负载电阻R4(即功率输出级VT3的栅极电阻)而言等效为“并联”，相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。

又因为VT1、VT2对R4负载来说是推挽工作，输出电流增大一倍，失真也有所降低。

C1是VTl的阴极交流旁路电容。

避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。

R3上的压降2．6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1．5V，避开了6N3动态阳一栅特性曲线的非线性部分。

输入级电压放大倍数为：A=u·R4／(Ri／2+R4)=35·360k／(5．8k／2+360k)≈35倍。

其中u为6N3放大系数，值为35；Ri为6N3内阻，值为5．8k.2.功率输出级功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。

这种接法的特点是：放大效率高。

能达到特性表中功放管所规定的输出功率。

R6为输出级阴极电阻，将输出级栅负压确定在-20V。

6P3P屏极电压为290V，栅负压为-20V，屏流为50mA，作A类放大，输出功率约为5 5W，基本满足一般家居环境放音的要求。
