RS232与RS485的区别

rs232和rs485的区别由于RS-232-C接口标准消失较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又由于与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。

（2）传输速率较低，在异步传输时，波特率为20Kbps。

（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输简单产生共模干扰，所以抗噪声干扰性弱。

（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。

1.RS-485的电气特性：规律"1"以两线间的电压差为+（2-6）V表示；规律"0"以两线间的电压差为-（2-6）V表示。

接口信号电平比RS-232-C 降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可便利与TTL电路连接。

2.RS-485的数据最高传输速率为10Mbps3.RS-485接口是采纳平衡驱动器和差分接收器的组合，抗共模干力量增加，即抗噪声干扰性好。

4.RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232-C接口在总线上只允许连接1个收发器，即单站力量。

而RS-485接口在总线上是允许连接多达128个收发器。

即具有多站力量,这样用户可以利用单一的RS-485接口便利地建立起设备网络。

因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站力量等上述优点就使其成为首选的串行接口。

由于RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采纳屏蔽双绞线传输。

RS485接口连接器采纳DB-9的9芯插头座，与智能终端RS485接口采纳DB-9（孔），与键盘连接的键盘接口RS485采纳DB-9（针）串行接口主要用于串行式逐位数据传输，只要一对传输线便可以实现双向通信，具有通信线路简洁、成本低的优点。

现在，许多串行数据接口都被用于特定的领域中，较为普遍的有I2C、CAN、LIN、SPI、Flex、MOST和I2S。

RS232，RS485的区别1.RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。

RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。

RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。

RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。

传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

2.RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。

RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。

RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。

RS-485用于多点互连时非常方便，可以省掉许多信号线。

应用RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。

以往，PC与智能设备通讯多借助RS232、RS485、以太网等方式，主要取决于设备的接口规范。

但RS232、RS485只能代表通讯的物理介质层和链路层，如果要实现数据的双向访问，就必须自己编写通讯应用程序，但这种程序多数都不能符合ISO/OSI的规范，只能实现较单一的功能，适用于单一设备类型，程序不具备通用性。

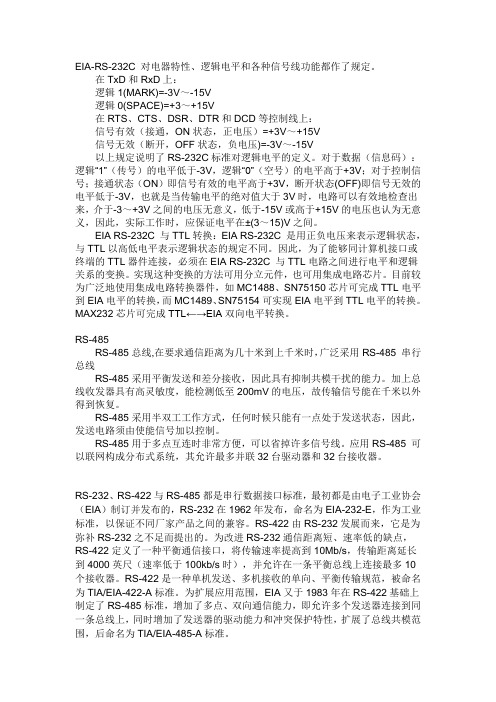

EIA-RS-232C 对电器特性、逻辑电平和各种信号线功能都作了规定。

在TxD和RxD上：逻辑1(MARK)=-3V～-15V逻辑0(SPACE)=+3～+15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）=+3V～+15V信号无效（断开，OFF状态，负电压)=-3V～-15V以上规定说明了RS-232C标准对逻辑电平的定义。

对于数据（信息码）：逻辑“1”（传号）的电平低于-3V，逻辑“0”（空号）的电平高于+3V；对于控制信号；接通状态（ON）即信号有效的电平高于+3V，断开状态(OFF)即信号无效的电平低于-3V，也就是当传输电平的绝对值大于3V时，电路可以有效地检查出来，介于-3～+3V之间的电压无意义，低于-15V或高于+15V的电压也认为无意义，因此，实际工作时，应保证电平在±(3～15)V之间。

EIA RS-232C 与TTL转换：EIA RS-232C 是用正负电压来表示逻辑状态，与TTL以高低电平表示逻辑状态的规定不同。

因此，为了能够同计算机接口或终端的TTL器件连接，必须在EIA RS-232C 与TTL电路之间进行电平和逻辑关系的变换。

实现这种变换的方法可用分立元件，也可用集成电路芯片。

目前较为广泛地使用集成电路转换器件，如MC1488、SN75150芯片可完成TTL电平到EIA电平的转换，而MC1489、SN75154可实现EIA电平到TTL电平的转换。

MAX232芯片可完成TTL←→EIA双向电平转换。

RS-485RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。

RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。

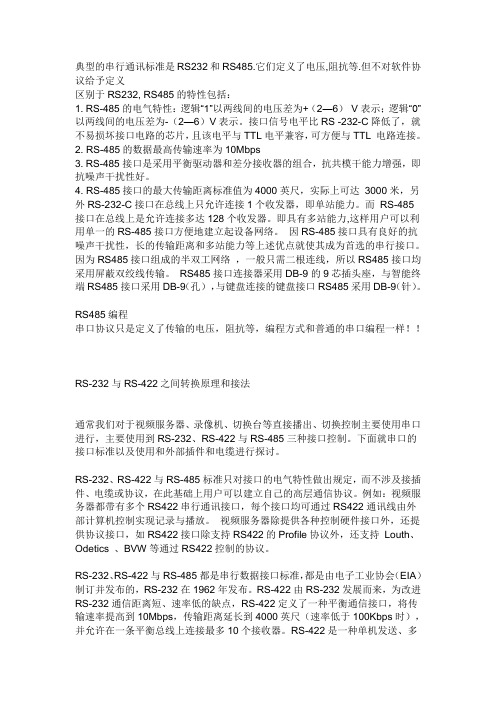

典型的串行通讯标准是RS232和RS485.它们定义了电压,阻抗等.但不对软件协议给予定义区别于RS232, RS485的特性包括：1. RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。

接口信号电平比RS -232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。

2. RS-485的数据最高传输速率为10Mbps3. RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。

4. RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。

而RS-485接口在总线上是允许连接多达128个收发器。

即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述优点就使其成为首选的串行接口。

因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。

RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9（孔），与键盘连接的键盘接口RS485采用DB-9（针）。

RS485编程串口协议只是定义了传输的电压，阻抗等，编程方式和普通的串口编程一样！！RS-232与RS-422之间转换原理和接法通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。

下面就串口的接口标准以及使用和外部插件和电缆进行探讨。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

例如：视频服务器都带有多个RS422串行通讯接口，每个接口均可通过RS422通讯线由外部计算机控制实现记录与播放。

rs485与rs232的区别RS485与RS232的区别1. 背景简介（100字）RS485和RS232是两种常用的串行通信协议，广泛应用于各种领域。

尽管两者都属于串行通信，但在很多方面存在显著的差异。

本文将详细介绍RS485和RS232的区别。

2. 物理层差异（200字）RS485和RS232在物理层上有许多差异。

首先，RS485采用平衡差分传输，因此可以支持长距离传输（最远可达1200米），而RS232只能传输较短距离（最远可达15米）。

其次，RS485使用两根传输线（A和B），而RS232仅使用一根传输线。

由于RS485使用差分信号传输，它对干扰的抵抗能力更强，适用于工业环境等噪声较多的场景。

3. 数据传输速率（200字）RS485和RS232在数据传输速率方面也存在差异。

RS485支持更高的传输速率，通常可以达到10Mbps，而RS232的传输速率通常限制在115.2Kbps。

这意味着在需要高速数据传输的应用中，RS485是更好的选择。

4. 电气特性（200字）电气特性是RS485和RS232之间的另一个重要区别。

RS485采用了全双工通信方式，即允许同时进行发送和接收操作，而RS232是半双工通信，无法同时进行发送和接收。

这意味着在使用RS485进行通信时，可以实现更高的效率和更快的响应时间。

5. 接口电平（200字）RS485和RS232在接口电平上也存在差异。

RS485采用较低的电平标准（通常为-7V至+12V），而RS232则采用较高的电平标准（通常为-15V至+15V）。

这意味着在使用RS485进行通信时，电路设计可以更为简单，并且对于电压浮动更加容忍。

6. 连接数量（200字）在连接数量方面，RS485允许多个设备通过一个总线进行通信，而RS232只能进行点对点的通信。

这意味着当需要连接多个设备时，RS485是更合适的选择，可以减少总线的数量和复杂度。

7. 应用领域（200字）由于RS485具有更强大的抗干扰能力、较高的传输速率和实现多设备通信的能力，它通常用于工业自动化领域、楼宇自动化系统、物联网等需要长距离传输和多设备连接的应用。

RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。

RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。

通讯问题，和交通问题一样，也有高速、低速、拥堵、中断等等各种情况。

如果把串口通讯比做交通，UART比作车站，那么一帧的数据就好比汽车。

汽车跑在路上，要遵守交通规则。

如果是市内，一般限速30、40,而高速公路则可以到120。

而汽车走什么路，限速多少，就要看协议怎么规定了。

常见的串口协议有RS-232、RS-422、RS-485等，他们之间有何细微差别？下面我们就一起来探讨一下。

一、RS232讲解个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。

通常RS-232 接口以9个引脚(DB-9) 或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。

RS232电气接口分为DB9和DB25,定义如下图：其实大部分时间不用所有接口都焊接，简化图如下：二、RS422讲解RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。

实际上还有一根信号地线，共5根线。

由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。

一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。

接收器输入阻抗为4k，故发端最大负载能力10×4k+100Ω（终接电阻）。

其实大部分时间不用所有接口都焊接，简化图如下：三、RS485讲解RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。

RS-232与RS-485的对比及RS-485接口标准的优缺特点中国市场连接电脑的端口目前有两种类型：RS232接口和RS485接口由于RS-232-C接口标准出现较早，难免有不足之处，主要有以下四点：(1) 接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。

(2) 传输速率较低，在异步传输时，波特率为20Kbps。

(3) 接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

(4) 传输距离有限，最大传输距离标准值为50英尺，实际上也只用在50米左右。

针对RS-232-C的不足，于是就不断出现了一些新的接口标准，RS-485就是其中之一，它具有以下特点：1. RS-485的电气特性：逻辑“1”以两线间的电压差为+(2—6) V表示；逻辑“0”以两线间的电压差为-(2—6)V表示。

接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。

2. RS-485的数据最高传输速率为10Mbps3. RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。

4. RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。

而RS-485接口在总线上是允许连接多达128个收发器。

即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述优点就使其成为首选的串行接口。

因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。

RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9(孔)，与键盘连接的键盘接口RS485采用DB-9(针)。

RS232和RS485主要区别1、RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

2、RS-232采取不平衡传输方式，即所谓单端通讯.收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平。

3、典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V电平。

当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。

4、针对rs232接口的不足，于是就不断出现了一些新的接口标准，rs-485就是其中之一，它具有以下特点：（1）、rs-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）v表示；逻辑“0”以两线间的电压差为-（2—6）v表示。

接口信号电平比rs-232降低了，就不易损坏接口电路的芯片，且该电平与ttl电平兼容，可方便与ttl 电路连接。

（2）、rs-485的数据最高传输速率为10mbps 。

rs232标准是最大支持bai20kbps，传输距离为15m以内。

如果使用duWindows API控制电脑上的RS232，最zhi高256000bps。

实际应用中与传输线/传输介质有复很大关系。

一般RS232的常用传输距离在1米左右，而且RS232是单线传dao输，信号容易受到干扰，传输距离长之后更加无法控制。

如果是PCB板上两个芯片之间通过RS232通讯，则有可能达到1Mbps甚至更高的通讯速度。

取决于芯片本身的协议控制。

（3）、rs-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。

（4）、rs-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外rs-232接口在总线上只允许连接1个收发器，即单站能力。

而rs-485接口在总线上是允许连接多达128个收发器。

RS232，RS485的区别1.RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。

RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。

RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。

RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。

传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

2.RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。

RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。

RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。

RS-485用于多点互连时非常方便，可以省掉许多信号线。

应用RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。

以往，PC与智能设备通讯多借助RS232、RS485、以太网等方式，主要取决于设备的接口规范。

但RS232、RS485只能代表通讯的物理介质层和链路层，如果要实现数据的双向访问，就必须自己编写通讯应用程序，但这种程序多数都不能符合ISO/OSI的规范，只能实现较单一的功能，适用于单一设备类型，程序不具备通用性。

TTL、RS232、RS485区别
------------恢复内容开始------------
TTL、RS232、RS485的异同点
1.TTL 、RS232、RS485是⼀种逻辑电平表⽰⽅式。

2.TTL:全双⼯（逻辑1:2.4v-5v 逻辑0:0v-0.5v）
3.RS232:电⼦⼯业协会制定的异步传输标准接⼝，全双⼯（逻辑1：-15v--5v 逻辑0：+3v-+15v）
4.RS485:为了长距离传输采⽤差分⽅式传输，半双⼯（逻辑1：+2v-+6v 逻辑0：-6v--2v）,电平指AB两线间的电压差。

TTL电平
1.TTL⽤于2个MCU的连接图
2.TTL'0'与‘1’的表⽰
RS232电平
由于TTL的抗⼲扰能⼒较弱，通讯距离短，因此引⼊RS232逻辑电平。

RS232适⽤于本地设备间通信，传输距离⼀般不超过20m。

RS232采取
不平衡传输⽅式。

只允许⼀对⼀通信。

1.MCU与PC通信连接图
2.RS232'0'与‘1’的表⽰
RS485电平
RS485采样差分传输，传输距离为⼏⼗⽶到⼏千⽶，⼀对多通信，总线上允许多达128个收发器。

1.连接⽅式
2.‘0’与‘1’表⽰
------------恢复内容结束------------。
