RS232-RS422-RS485口的区别
这三种通讯端口都是串口，在以下几个方面有区别：
1、通讯距离
RS232口最大通讯距离是15米，而RS422/485最大通讯距离是1200米。
2、所连接设备个数
RS232只能连接一个设备，而RS485可以连接多个设备。
3、端口的定义
RS232是标准接口，为D形9针头，所连接设备的接口的信号定义是一样的，其信号定义如下：
而RS422/RS485为非标准接口，一般为15针串行接口（也有使用9针接口的），每个设备的引脚定义也不一样。
另外还需要说明的是，RS422和RS485也有区别：RS422为4线制，全双工模式；RS485为两线制，半双工模式。
1.从接线上，RS232是三线制，RS485是两线制；
2.从传输距离上，RS232只能传输15米，RS485最远可以传输1200米；
3.从速率上，RS232是全双工传输，RS485是半双工传输；
4.从协议层上，RS232只支持点对点通讯(1:1)，RS485支持总线形式通讯（1:N）；。
RS232、RS422、RS485区别和使用一、前言：大多数人的疑惑一涉及到串口通讯，比如RS232、RS422、RS485，大多数人第一就想到DB9接口，然后老想着怎么焊接针脚，这可能受RS232的影响，因为市面上大多数设备都支持RS232接口，而RS232往往以DB9接口为物理连接。
这是大家平常少接触串口的结果，实际上RS232、RS485、RS422的物理接口没有固定的形态，主要跟厂家设计决定，但多数情况下，RS232以DB9为物理接口，RS485和RS422以凤凰头插口为物理接口。
假设一个场景 RS232、RS422、RS485都是以DB9为物理接口，千万别简单的对接起来，这样是不能直接通讯，因为它们是不同的协议，如果要通讯必须买转换模块（或数据线）。
二、RS232、RS422、RS485串口协议对比表：注释：1、工作方式：单端非平衡有地线，受底线压差影响，导致只能本地段距离传输。
而差分平衡没有地线，传输距离长。
2、双工模式定义：信息能双向传送但不能同时双向传送称为半双工；信息能够同时双向传送则称为全双工。
3、物理接口：可以是网口、DB9、DB25、凤凰头等接口，使用时根据主从设备串口接口对应连接就行了，切记不同协议口不能直联，中间要加转换模块。
4、连接方式：4.1、RS232只能点对点通讯。
4.2、RS422点对点连接（一主一从）4.2.1、RS422串联方法，也叫手拉手连接，直接使用“从”设备上的RS422(IN)和RS422（out）串联一一设备，如果设备本身没有，那就购买RS422扩展模块,如下图。
4.2.2、RS422并联方法，属于单向传输执行命令，并联的条件是“从”设备不用给“主”数据反馈。
如果把“从”设备的发射端点连接在一起，可能有电压冲突烧设备的风险。
4.3、RS485的串联方法，也叫手拉手连接，同样如果设备不具备RS284in和out，那就购买RS485扩展模块。
4.3.1、RS485的并联方法，将所有RS-485设备直接并联在一起（即所有A接一起、所有B接一起），备注：不管RS422、RS485的连接方式是串联还是并联，必须事先在“从”设备上配置地址码，之后“主”设备就是通过地址码控制“从”设备的，另外指令的发起必须由“主”设备开始。

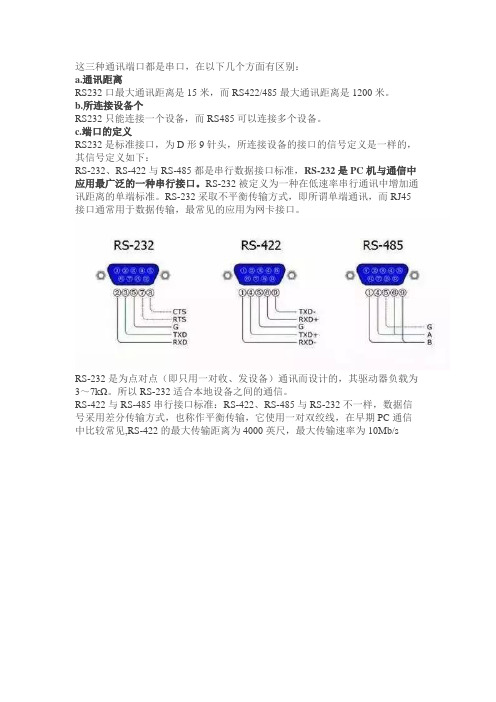

这三种通讯端口都是串口，在以下几个方面有区别：a.通讯距离RS232口最大通讯距离是15米，而RS422/485最大通讯距离是1200米。
b.所连接设备个RS232只能连接一个设备，而RS485可以连接多个设备。
c.端口的定义RS232是标准接口，为D形9针头，所连接设备的接口的信号定义是一样的，其信号定义如下：RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。
RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。
所以RS-232适合本地设备之间的通信。
RS-422与RS-485串行接口标准：RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，在早期PC通信中比较常见,RS-422的最大传输距离为4000英尺，最大传输速率为10Mb/sRS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。
平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。
只有在很短的距离下才能获得最高速率传输。
一般100米长双绞线最大传输速率仅为1Mb/s。
这些异步串行通讯接口都应用于计算机测控系统中，RS232C 是美国电子工业协会正式布的串行总线标准，也是目前最常用的串行接口标准，用于实现计算机与计算机之间、计算机与外设之间的数据通讯。
RS232C串行接口总线适用于：设备之间的通讯距离不大于15米，传输速率最大为20kB/s。
一个完整的RS232C接口有22根线，采用标准的25芯插头座。
RS232C采用逻辑，逻辑“1”：－5V~-15V,逻辑“0”：+5V~+15V缺点：数据传输速度慢、通讯距离短、未规定校准的连接器、接口处各信号间易产生串扰。
RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。
通讯问题，和交通问题一样，也有高速、低速、拥堵、中断等等各种情况。
如果把串口通讯比做交通，UART比作车站，那么一帧的数据就好比汽车。
汽车跑在路上，要遵守交通规则。
如果是市内，一般限速30、40,而高速公路则可以到120。
而汽车走什么路，限速多少，就要看协议怎么规定了。
常见的串口协议有RS-232、RS-422、RS-485等，他们之间有何细微差别？下面我们就一起来探讨一下。
一、RS232讲解个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
通常RS-232 接口以9个引脚(DB-9) 或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。
RS232电气接口分为DB9和DB25,定义如下图：其实大部分时间不用所有接口都焊接，简化图如下：二、RS422讲解RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力10×4k+100Ω（终接电阻）。
其实大部分时间不用所有接口都焊接，简化图如下：三、RS485讲解RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。
RS232、RS422、RS485串行通信协议的基础知识，看懂了，受用终身串行通信是PLC网络常用的通信方式，正确选择接口类型和协议标准，对保证通信可靠性具有重要意义。
RS-232接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。
它被广泛用于计算机串行接口外设连接。
RS-232是现在主流的串行通信接口之一。
下面给大家科普一下RS232、RS422、RS485串行通信与协议的基础知识。
1、RS232RS232是一种标准的串行物理接口，232是标识号。
每个RS232接口都有两个物理连接器（插头），有9芯和25芯插头。
其中九针插头使用较为常见，引脚功能主要是：引脚2代表RXD，引脚3代表TXD，引脚5代表GND。
RS232是半双工通讯方式，由于干扰、导线电阻等原因，通讯距离不远，低速时几十米是可以的，实际应用中一般在15米以内。
串口的引脚定义要分清，详细请看下图：2、RS485RS485最大的通讯距离为1200米，最大传输速率为10M/S。
传输速率与传输距离成反比，最大传输距离只能以100 kb/s的传输速率达到。
如果需要传输更长的距离，则需要增加RS485中继器。
RS485支持多达32个节点。
在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS485专用电缆（STP-120Ω（for RS485 & CAN）one pair 18 AWG），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。
RS485接口不仅可以方便地实现两点之间数据传输，而且可以方便地用于多站之间的互联。
3、RS422和RS485接口标准电气接口电路使用平衡驱动差分接收电路以不同方式接收和发送信号，从而减少干扰。
什么是RS232、RS485、RS422接口方式？（一）RS-232是个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
通常 RS-232 接口以9个接脚 (DB-9) 或是25个接脚 (DB-25) 的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和 COM2。
RS-232-CRS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS-323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
RS232，RS422，RS485的区别技术资料介绍RS-232C、RS-422与RS-485的由来RS-232、RS-422 与RS-485 都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232 在1962 年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422 由RS-232 发展而来，它是为弥补RS-232 之不足而提出的。
为改进RS-232 通信距离短、速率低的缺点，RS-422 定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000 英尺（速率低于100kb/s 时），并允许在一条平衡总线上连接最多10 个接收器。
RS-422 是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
为扩展应用范围，EIA 又于1983 年在RS-422 基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A 标准。
由于EIA 提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS 作前缀称谓。
1、RS-232-CRS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS232通信接口RS232接口芯片RS是英文“推荐标准”的缩写,232为标识号,C表示修改次数。
RS-232-C总线标准设有25条信号线,包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道,对于一般双工通信,仅需几条信号线就可实现,如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS232RS422RS485区别RS232使用12V,0,-12V电压来表示逻辑，（-12V表示逻辑1，12V表示逻辑0），全双工，最少3条通信线（R某,T某,GND），因为使用绝对电压表示逻辑，由于干扰，导线电阻等原因，通讯距离不远，低速时几十米也是可以的。
RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。
接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。
RS422，在RS232后推出，使用TTL差动电平表示逻辑，就是两根的电压差表示逻辑，RS422定义为全双工的，所以最少要4根通信线（一般额外地多一根地线），一个驱动器可以驱动最多10个接收器（即接收器为1/10单位负载），通讯距离与通讯速率有关系，一般距离短时可以使用高速率进行通信，速率低时可以进行较远距离通信，一般可达数百上千米。
RS485，在RS422后推出，绝大部分继承了422，主要的差别是RS485可以是半双工的，而且一个驱动器的驱动能力至少可以驱动32个接收器（即接收器为1/32单位负载），当使用阻抗更高的接收器时可以驱动更多的接收器。
所以现在大多数全双工485驱动/接收器对都是标：RS422/485的，因为全双工RS485的驱动/接收器对一定可以用在RS422网络。
究其原因就是企业信息化的需要，企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。
最初是数据模拟信号输出简单过程量，后来仪表接口是RS232接口，这种接口可以实现点对点的通信方式，但这种方式不能实现联网功能。
随后出现的RS485解决了这个问题。
你说的3种是不通的通讯协议，应用的场合也就不同R232一般用途就是调试接口R485一般用作速度要求不高的通讯之间使用。
在数据通信，计算机网络以及分布式工业控制系统当中，经常需要使用串行通信来实现数据交换。
rs232、rs422与rs485接口标准及应用技术RS232、RS422和RS485是常用的串行通信接口标准，它们在工控领域非常常见。
本文将对RS232、RS422和RS485的接口标准及应用技术进行详细阐述。
一、RS232接口标准及应用技术：RS232是一种传统的串行通信接口标准，最初用于连接计算机和外部设备，它采用了一对差分信号线（TXD和RXD）实现全双工通信。
RS232使用的电平范围是：逻辑“0”为-3V至-15V之间的电压，逻辑“1”为+3V至+15V之间的电压。
RS232接口标准适用于短距离通信，典型的应用包括计算机串口通信、调制解调器、打印机等。
RS232接口的优点是简单易用，缺点是距离短、速率低、抗干扰能力较差。
二、RS422接口标准及应用技术：RS422是一种差分信号传输技术，采用了两对差分信号线（TXD+/-和RXD+/-）实现全双工通信。
RS422使用的电平范围是：逻辑“0”为-6V至-15V之间的电压，逻辑“1”为+6V至+15V之间的电压。
RS422接口标准适用于中距离通信，典型的应用包括长距离数字通信、工控现场总线、远程监控等。
RS422接口的优点是支持多节点通信、抗干扰能力较强，缺点是速率较低。
三、RS485接口标准及应用技术：RS485也是一种差分信号传输技术，采用了半双工通信方式，可以支持多个节点进行通信。
RS485使用的电平范围与RS422相同。
RS485接口标准适用于长距离通信，典型的应用包括监控系统、楼宇自控系统、安防系统等。
它可以支持多个节点串联，最大传输距离可达1200米。
RS485接口的优点是速率比RS422更高、支持多节点通信，缺点是抗干扰能力较差。
RS232、RS422和RS485的选择应根据具体应用场景来决定。
如果通信距离短、速率低，并且抗干扰要求不高，可以选择RS232接口。
如果通信距离中等、需要全双工通信，并且抗干扰能力较强，可以选择RS422接口。
RS232/RS422/RS485通信接口区别
一串口控制
通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行,主要使用到 RS-232、 RS-422与 RS-485三种接口控制。
下面就串口的接口标准以及使用和外部插件和电缆进行探讨。
RS-232、 RS-422与 RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议, 在此基础上用户可以建立自己的高层通信协议。
例如:视频服务器都带有多个 RS422串行通讯接口,每个接口均可通过 RS422通讯线由外部计算机控制实现记录与播放。
视频服务器除提供各种控制硬件接口外,还提供协议接口,如RS422接口除支持 RS422的 Profile 协议外,还支持 Louth、 Odetics 、 BVW 等通过RS422控制的协议。
RS-232、 RS-422与 RS-485都是串行数据接口标准,都是由电子工业协会(EIA 制订并发布的, RS-232在 1962年发布。
RS-422由 RS-232发展而来,为改进 RS-232通信距离短、速率低的缺点, RS-422定义了一种平衡通信接口,将传输速率提高到10Mbps ,传输距离延长到 4000英尺(速率低于 100Kbps 时,并允许在一条平衡总线上连接最多 10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为 TIA/EIA-422-A标准。
为扩展应用范围, EIA 又于 1983年在 RS-422基础上制定了 RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为 TIA/EIA-485-A 标准。
1. S-232串行接口标准
目前 RS-232是 PC 机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式,即所谓单端通讯。
收、发端的数据信号是相对于信号地。
典型的 RS-232信号在正负电平之间摆动,在发送数据时,发送端驱动器输出正电平在 +5~+15V,负电
平在 -5~-15V电平。
当无数据传输时,线上为 TTL ,从开始传送数据到结束,线上电平从 TTL 电平到 RS-232电平再返回 TTL 电平。
接收器典型的工作电平在
+3~+12V与 -3~-12V。
由于发送电平与接收电平的差仅为 2V 至 3V 左右,所以其共模抑制能力差,再加上双绞线上的分布电容,其传送距离最大为约 15米,最高速率为20Kbps 。
RS-232是为点对点(即只用一对收、发设备通讯而设计的,其驱动器负载为3kΩ~7kΩ。
所以 RS-232适合本地设备之间的通信。
2. RS-422与 RS-485串行接口标准
(1平衡传输
RS-422、 RS-485与 RS-232不一样,数据信号采用差分传输方式,也称作平衡传输,它使用一对双绞线,将其中一线定义为 A ,另一线定义为 B 。
通常情况下,发送驱动器 A 、 B 之间的正电平在 +2~+6V,是一个逻辑状态,负电平在 -2V~6V,是另一个逻辑状态。
另有一个信号地 C ,在 RS-485中还有一“ 使能” 端,而在 RS-422中这是可用可不用的。
“ 使能” 端是用于控制发送驱动器与传输线的切断与连接。
当“ 使能” 端起作用时,发送驱动器处于高阻状态,称作“ 第三态” ,即它是有别于逻辑“1” 与“0” 的第三态。
(2 RS-422电气规定
由于接收器采用高输入阻抗和发送驱动器比 RS232更强的驱动能力,故允许在相同传输线上连接多个接收节点,最多可接 10个节点。
即一个主设备(Master ,其余为从设备(Salve ,从设备之间不能通信,所以 RS-422支持点对多的双向通信。
RS-422四线接口由于采用单独的发送和接收通道,因此不必控制数据方向,各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手或硬件方式(一对单独的双绞线实现。
RS-422的最大传输距离为 4000英尺(约 1219米, 最大传输速率为
10Mbps 。
其平衡双绞线的长度与传输速率成反比,在 100Kbps 速率以下,才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般 100米长的双绞线上所能获得的最大传输速率仅为 1Mbps 。
RS-422需要一终接电阻,要求其阻值约等于传输电缆的特性阻抗。
在
矩距离传输时可不需终接电阻,即一般在 300米以下不需终接电阻。
终接电阻接在传输电缆的最远端。
(3 RS-485电气规定
由于 RS-485是从 RS-422基础上发展而来的,所以 RS-485许多电气规定与 RS-422相仿。
如都采用平衡传输方式、都需要在传输线上接终接电阻等。
RS-485可以采用二线与四线方式,二线制可实现真正的多点双向通信。
RS-485总线,在要求通信距离为几十米到上千米时,广泛采用 RS-485 串行总线标准。
RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度,能检测低至 200mV 的电压,故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。
RS-485用于多点互连时非常方便,可以省掉许多信号线。
应用 RS-485 可以联网构成分布式系统,其允许最多并联 32台驱动器和 32台接收器。
RS-485与 RS-422的不同还在于其共模输出电压是不同的, RS-485是 -7V 至 +12V之间,而 RS-422在 -7V 至 +7V之间 ;RS-485满足所有 RS-422的规范,所以 RS-485的驱动器可以用在 RS-422网络中应用。
RS-485与 RS-422一样,其最大传输距离约为 1219米,最大传输速率为 10Mbps 。
平衡双绞线的长度与传输速率成反比,在 100Kbps 速率以下,才可能使用规定最长的电缆长度。
只有在很短的距离下才能获得最高速率传输。
一般 100米长双绞线最大传输速率仅为 1Mbps 。
