电梯安全电器设计基本要求.

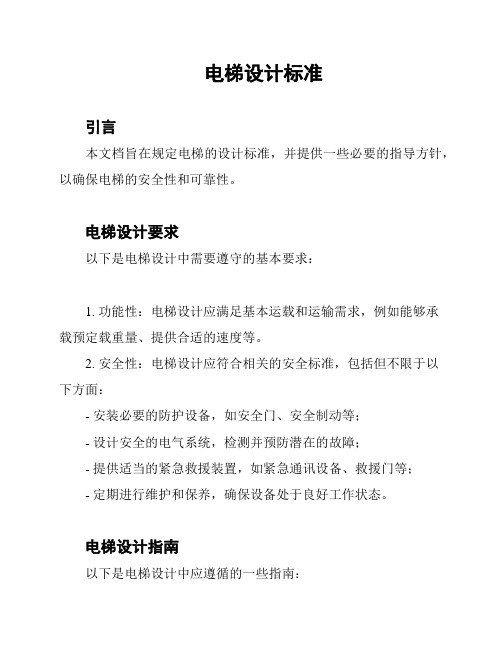

电梯设计标准
引言
本文档旨在规定电梯的设计标准，并提供一些必要的指导方针，以确保电梯的安全性和可靠性。

电梯设计要求
以下是电梯设计中需要遵守的基本要求：
1. 功能性：电梯设计应满足基本运载和运输需求，例如能够承
载预定载重量、提供合适的速度等。

2. 安全性：电梯设计应符合相关的安全标准，包括但不限于以
下方面：
- 安装必要的防护设备，如安全门、安全制动等；
- 设计安全的电气系统，检测并预防潜在的故障；
- 提供适当的紧急救援装置，如紧急通讯设备、救援门等；
- 定期进行维护和保养，确保设备处于良好工作状态。

电梯设计指南
以下是电梯设计中应遵循的一些指南：
1. 尺寸要求：电梯设计中应考虑到不同尺寸的使用者，提供足够的空间，以便他们能够舒适地进出电梯。

2. 能效要求：电梯设计应考虑到能源效率，减少能源的浪费，例如采用节能型电梯灯光和驱动系统。

3. 可访问性：电梯设计应考虑到残疾人和行动不便者的需求，提供便于使用的控制设备和辅助装置。

4. 噪音控制：电梯设计应考虑到噪音对使用者和周围环境的影响，采取一些措施来减少噪音污染。

5. 设计寿命：电梯设计应考虑到长期使用的需求，选择耐用的材料和组件，以延长电梯的使用寿命。

结论
本文档提供了电梯设计的基本要求和指南，设计人员应该遵循这些标准来确保电梯的安全性和功能性。

同时，设计人员应根据具体情况综合考虑其他相关因素，以提供适合特定环境和需求的电梯方案。

电梯电路工程方案电梯电路工程是指电梯安全运行所需的供电系统和控制系统。

供电系统主要包括电梯机房的配电系统、电梯驱动系统的供电系统、及电梯井道和轿厢的照明等电力系统。

控制系统是指电梯的操作控制、安全保护和故障监测系统。

电梯电路工程的核心是确保电梯运行的安全可靠，为此需要综合考虑供电系统和控制系统之间的协调配合，以及各个部分之间的互相牵制与保护。

同时，针对不同类型的电梯（如乘客电梯、货物电梯、医用电梯等），其电路工程方案也会有所不同。

首先，针对电梯机房的供电系统，我们需要在配电系统设计上注意以下几点。

首先是建立完备的过载和漏电保护装置，以确保电梯的供电系统不受外界环境的影响。

其次是要确保电梯机房的照明和通风系统能够在紧急情况下独立工作，确保工作人员在进行维护和救援时有良好的工作环境。

同时，还要注意机房中的高压设备要和低压设备相隔离，以确保电气设备和人员的安全。

其次，针对电梯驱动系统的供电系统，我们需要关注电梯的动力线路和控制线路的设计。

电梯驱动系统通常采用交流电机或直流电机，因此需要建立相应的动力线路，以确保电梯的运行平稳可靠。

控制线路方面，我们需要采用可编程逻辑控制器（PLC）或者微机控制系统，以实现电梯的运行控制和监测。

接着，控制系统方面，我们需要关注的是电梯的操作控制、安全保护和故障监测系统。

在操作控制方面，我们需要确保电梯能够灵敏地响应乘客的操作指令，同时要规范电梯的开关门和运行模式，以确保乘客的安全。

在安全保护方面，我们需要建立完备的安全感知装置，如电梯超载保护装置、电梯速度监测装置、电梯门区域保护装置等，以确保电梯在运行中能够及时救援并避免发生事故。

在故障监测方面，我们需要建立完备的故障自诊断系统，以实现对电梯各个部件的状态监测和故障诊断。

在电梯电路工程方案设计中，我们还需要关注电梯的负载能力和运行效率。

对于不同类型的电梯，其负载能力和运行效率会有所不同，因此需要针对不同的需求制定相应的电路工程方案。

垂直升降类电梯电气设备与电气控制要求及标准一、电气安装与电气设备（一）适用范围本标准对电气安装和电气设备组成部件的各项要求适用于：a.动力电路主开关及其从属电路；b.轿厢照明电路开关及其从属电路。

在机房和滑轮间内，必须采用防护罩壳以防止直接触电。

所用外壳防护等级不低于IP2X。

应测量每个通电导体与地之间的电阻，绝缘电阻的最小值应按照表4-3来取。

表4-3 绝缘电阻表当电路中包含有电子装置时，测量时应将相线和零线连接起来。

对于控制电路和安全电路，导体之间或导体对地之间的直流电压平均值和交流电压有效值均不应大于250V。

零线和接地线应始终分开。

（二）主接触器、继电接触器、安全电路元件1.主接触器要求使电梯驱动主机停止运转的主接触器为下列类型：a.AC-3，用于交流电动机的接触器；b.DC-3，用于直流电源的接触器。

2.继电接触器由于承受功率的原因，必须使用继电接触器去操作主接触器时，这些继电接触器应为下列类型：a.AC-15，用于控制交流电磁铁；b.DC-13，用于控制直流电磁铁。

对于上述主接触器和继电接触器，下列行为可认为是防止电气故障的措施：①如果动断触点（常闭触点）中的一个闭合，则全部动合触点断开；②如果动合触点（常开触点）中的一个闭合，则全部动断触点断开。

3.安全电路元件当继电接触器用于安全电路时，“如果动断触点（常闭触点）中的一个闭合，则全部动合触点断开；如果动合触点（常开触点）中的一个闭合，则全部动断触点断开”也应适用安全电路。

连接在电气安全装置之后的装置应符合爬电距离和电气间隙的要求。

沿绝缘表面测得的两个导电零部件之间，在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象，此带电区的半径即为爬电距离。

电气间隙是在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

（三）电动机和其他电气设备的保护直接与主电源连接的电动机应进行短路保护。

直接与主电源连接的电动机采用自动断路器进行过载保护，该断路器应切断电动机的所有供电。

电梯电气设备安装标准规范1适用范围本工艺标准适用于额定载重量5000kg及以下各类国产电力驱动的曳引式或强制式电梯电气设备安装工程。

2施工准备2.1设备、材料要求2.1.1各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂合格证。

2.1.2槽钢、角钢无锈蚀，膨胀螺栓、螺丝、电焊条等的规格、性能应符合图纸及使用要求。

2.2主要机具电焊机、线坠、扳手、钢锯、射钉器、防护面罩、砂轮切割机、电锤、脱线钳、螺丝刀、克丝钳、电工刀、手电钻、煨管机、开孔器。

2.3作业条件2.3.1机房、井道的土建施工具备安装条件，并有可靠的照明条件。

2.3.2开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。

3施工工艺3.1操作工艺3.1.1安装控制柜3.2.1.1根据机房布置图及现场情况确定控制柜位置。

其原则是与门窗、墙的距离不小于600mm，控制柜的维护侧与墙壁的距离不小于600mm。

柜的封闭侧不小于50mm，双面维护的控制柜成排安装时，其长度超过5m，两端宜留出入通道宽度不小于600mm，控制柜与设备的距离不宜小于500mm。

3.1.1.2控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。

若无控制柜过线盒，则要用10#槽钢制作控制柜底座或混凝土底座，底座高度为50～100mm，见图3.2.1.2。

控制柜与槽钢底座采用镀锌螺栓连接固定，连接螺栓由下向上穿。

控制柜与混凝土底座采用地脚螺栓连接固定。

控制柜要和槽钢底座、混凝土底座连接固定牢靠，控制柜底座更要与机房地面固定可靠。

控制柜底座安装前，应先除锈、刷防锈漆、装饰漆。

3.1.1.3多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。

3.1.2安装电源配电箱电源配电箱要安装在机房门口附近，以便于操作，高度距地面1.3～15m。

3.1.3安装中间接线盒、随缆架和挂随行电缆3.1.3.1安装中间接线盒1）中间接线盒设在梯井，其高度按下式确定：高度（最底层厅门地坎至中间接线盒底的垂直距离）=电梯行程÷2+1500mm+200mm，若中间接线盒设在夹层或机房内，其高度（盒底）距夹层或机房地面不低于300mm。

电梯配电设计基础知识
1987 年由国家标准局发布了发布实施的《电梯制造与安全规范》（Safety rul es fortheconstruction and installation oflifts and service lifts）。

该标准的目的是为乘客电梯、载货电梯和杂物电梯规定安全准则，以防电梯运行时发生伤害乘客和损坏货物的事故。

用于运输货物电梯的轿厢尺寸和结构允许人员进入，它属于“电梯” 而不属于“杂物梯”。

（一）电梯制造与安装安全有关规定
为保证电梯电气装置的安装质量，促进安装技术进步，确保电梯安全运行，在作电梯供电设计和施工中必须按照规范要求的标准执行。

国标规范通常用于额定速度不大于2．5m／s、电力拖动的用绳轮曳引驱动的各类电梯电气装置安装工程施工及验收。

安装电梯的前期工作
1．电梯电气装置的安装应按已批准的设计进行施工。

2．设备验收检查的要求，设备验收检查的要求首先要三查：
（1）包装及密封应完好，在运输中没有出现外伤。

（2）开箱检查清点，规格应符合设计要求，附件、备件齐全，外观应完好。

（3）下列文件应齐全：文件目录、装箱单、产品出厂合格证、电梯机房井道和轿厢平面布置图、电梯使用和维护说明书；电梯电气原理图、符号说明及电气控制原理说明书、电梯电气接线图、电梯部件安装图、安装调试说明书、备品及备件目录。

3．设备和器材的运输、保管，应符合国家有关物资运输、保管的规定。

当产品有特殊要求时，尚应符合产品的要求。

GB-4064-83--电气设备安全设计导则标准名称：电气设备安全设计导则GB 4064-83 标准编号：GB 4064-83标准正文：国家标准局1983-12-22发布1984-10-01实施1适用范围本标准适用于各类电气设备。

本标准不适用于不能独立使用的半成品。

本标准是各类电气设备安全标准的基础。

其规定在有关各类标准中再具体化。

电气设备的设计应符合本标准的有关规定，以保证安全。

2名词术语2.1电气设备包括发电、变电、输电、配电或用电的器件，例如电机、电器、变压器、测量仪表、保护装置、电气用具(以下简称设备)。

2.2危险对人的生命和健康可能造成的各种危害，包括生危险有足够了解的人员。

2.6.3外行非专业人员，又未受过初级训练的人员。

2.7电气操作场所主要用于电气设备运行，且只允许有关专业人员或受过初级训练的人员进入的房间或场所。

如开关室、控制室、试验室、发电机房、隔离开的配电设备、隔离开的试验场等。

2.8锁闭的电气操作场所锁闭起来的用于电气设备运行的房间或场所(例如锁闭的开关和配电设备，变压器房和电梯驱动室等)。

只有受权的有关专业人员和受过有关初级训练的人员可以开锁进入。

2.9带电部分处于正常使用电压的导体或导电部分。

2.10导电部分能导电，但并不一定承载工作电流的部分。

2.11外露导电部分易触及的导电部分和虽不是带电部分但在故障情况下可变为带电的部分。

2.12直接接触防护所有防止人接触电气设备带电部分而遭受危害的措施。

2.13间接接触防护所有防止人遭受电气设备外露导电部分上危险接触电压伤害的措施。

3安全设计的基本要求3.1安全技术的目标在按规定安装和使用设备时必须保证安全不得发生任何危险。

所有电气设备、装置和部件，均应符合安全要求。

如果在安全技术和经济利益之间发生矛盾时，应该优先考虑安全技术上的要求，并按下列等级顺序考虑。

3.1.1直接安全技术措施设备本身要设计得没有任何危险和隐患。

3.1.2间接安全技术措施如果不可能或不安全可能实现直接安全技术措施时，应采取特殊安全技术措施。

电梯设计规范电梯设计规范的主要目的是保证电梯的安全、可靠运行，同时满足使用者的需求。

以下是一些常见的电梯设计规范：1. 设计负载：根据使用者的数量和需求确定电梯的设计负载。

一般来说，每个人的平均重量为75千克，设计负载应该基于使用人数和使用频率进行合理安排。

2. 电梯尺寸：根据设计负载和使用场所的空间大小确定电梯的尺寸。

通常，电梯的内部高度应不小于2米，门洞宽度应不小于800毫米。

3. 电梯机房：电梯机房通常位于电梯井道的顶部或者底部，应具备良好的通风条件，以确保机器和设备的正常运行。

机房的面积应根据电梯的类型和规模进行合理设计。

4. 井道和导轨：井道的尺寸应满足电梯的尺寸要求，并确保导轨的稳定性和垂直度。

井道内应设置足够的照明设备，以确保安全作业。

5. 电气设备：电梯的电气设备应符合国家标准，并通过相关机构的认证。

电气线路应采用耐火材料进行保护，并设置过压、过流和短路保护装置。

6. 安全措施：电梯应装备应急通信装置，以便乘坐者在发生紧急情况时与外界进行通信。

同时，应配备紧急停止按钮和火警报警装置，以确保人员的安全。

7. 速度和加速度：电梯的设计速度和加速度应根据使用者的需求和对电梯的期望进行合理调整。

一般来说，电梯的速度应在1到2米/秒之间，加速度应在1到1.5米/秒²之间。

8. 消防安全：电梯应采用防火设计，包括防火门、防火墙和防火涂料等。

同时，电梯井道内应设有消防设施，如灭火器或喷淋系统，以应对突发火灾的情况。

9. 维护保养：电梯的维护保养应定期进行，以确保电梯的正常运行和安全。

维护保养人员应具备相关的资质和技能，并按照制定的程序和标准进行作业。

10. 环境友好：在电梯的设计过程中，应考虑能耗和环保因素。

例如，采用节能电梯和LED照明设备，减少能源消耗和环境污染。

综上所述，电梯设计规范主要从安全性、可靠性和环保的角度出发，通过合理的设计和配置，确保电梯的正常运行和使用者的安全。

这些规范不仅仅是为了满足建筑法规的要求，更是为了保护使用者的生命财产安全。

电梯电气设备安装标准规范IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】电梯电气设备安装标准规范1 适用范围本工艺标准适用于额定载重量5000kg及以下各类国产电力驱动的曳引式或强制式电梯电气设备安装工程。

2 施工准备设备、材料要求各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂合格证。

槽钢、角钢无锈蚀，膨胀螺栓、螺丝、电焊条等的规格、性能应符合图纸及使用要求。

主要机具电焊机、线坠、扳手、钢锯、射钉器、防护面罩、砂轮切割机、电锤、脱线钳、螺丝刀、克丝钳、电工刀、手电钻、煨管机、开孔器。

作业条件机房、井道的土建施工具备安装条件，并有可靠的照明条件。

开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。

3 施工工艺操作工艺安装控制柜根据机房布置图及现场情况确定控制柜位置。

其原则是与门窗、墙的距离不小于600mm，控制柜的维护侧与墙壁的距离不小于600mm。

柜的封闭侧不小于50mm，双面维护的控制柜成排安装时，其长度超过5m，两端宜留出入通道宽度不小于600mm，控制柜与设备的距离不宜小于500mm。

控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。

若无控制柜过线盒，则要用10#槽钢制作控制柜底座或混凝土底座，底座高度为50～100mm，见图。

控制柜与槽钢底座采用镀锌螺栓连接固定，连接螺栓由下向上穿。

控制柜与混凝土底座采用地脚螺栓连接固定。

控制柜要和槽钢底座、混凝土底座连接固定牢靠，控制柜底座更要与机房地面固定可靠。

控制柜底座安装前，应先除锈、刷防锈漆、装饰漆。

多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。

安装电源配电箱电源配电箱要安装在机房门口附近，以便于操作，高度距地面～15m。

安装中间接线盒、随缆架和挂随行电缆安装中间接线盒1）中间接线盒设在梯井，其高度按下式确定：高度（最底层厅门地坎至中间接线盒底的垂直距离）=电梯行程÷2+1500mm+200mm，若中间接线盒设在夹层或机房内，其高度（盒底）距夹层或机房地面不低于300mm。

电梯制造与安装安全规范电梯制造与安装是一个技术复杂且十分重要的行业。

为确保电梯的使用安全，需要遵循一系列的规范与标准。

以下为电梯制造与安装的安全规范：1. 设计规范：电梯的设计必须符合国家标准和相关法律法规，确保结构稳固，安全可靠。

设计时必须考虑电梯使用场所的特殊要求，比如楼层高度、载重量、乘客流量等。

2. 材料质量：生产电梯所使用的材料必须符合国家标准，并经过合格的质量检测。

关键部件如电动机、钢绳、控制系统等，必须经过严格的检测和测试，确保其性能可靠。

3. 安全装置：电梯必须配备各种安全装置，并能正常工作。

包括紧急停车装置、限速器、重量感应器、安全门等。

这些装置必须按照标准进行校验和调试，确保在紧急情况下及时启动并正常工作。

4. 安装工艺：电梯的安装必须由经过专业培训合格的技术人员进行，严格按照设计要求进行。

关键连接部位必须采用安全可靠的焊接或螺栓连接，确保电梯结构的稳固性。

5. 施工安全：在电梯安装过程中，必须遵循安全施工的原则，采取防护措施，保证施工人员的安全。

同时，施工现场应设置安全警示标志，确保周围人员的安全。

6. 设备验收：电梯安装完成后，需要经过严格的验收程序，确保电梯达到国家规定的安全标准。

验收时需检查各项关键装置和安全设备的功能是否正常，确保电梯可以安全运行。

7. 售后服务：电梯制造商和安装公司应提供完善的售后服务，包括定期检测、维护和保养等。

同时，提供用户使用指南，告知用户电梯使用的注意事项，避免不必要的事故发生。

总之，电梯的制造与安装必须遵循严格的安全规范和标准，确保电梯的使用安全可靠。

只有在合规的环境下进行制造和安装，才能为用户提供方便快捷、安全舒适的出行体验。

电梯制造与安装的安全规范是为了保障人们的生命安全和财产安全，因此需要广泛应用于电梯行业的各个环节，包括设计、制造、安装、验收等。

以下将对每个环节进行进一步的讨论。

首先，设计环节是确保电梯安全的基础。

设计师必须了解国家相关法律法规，掌握电梯行业内的最新技术和标准。
