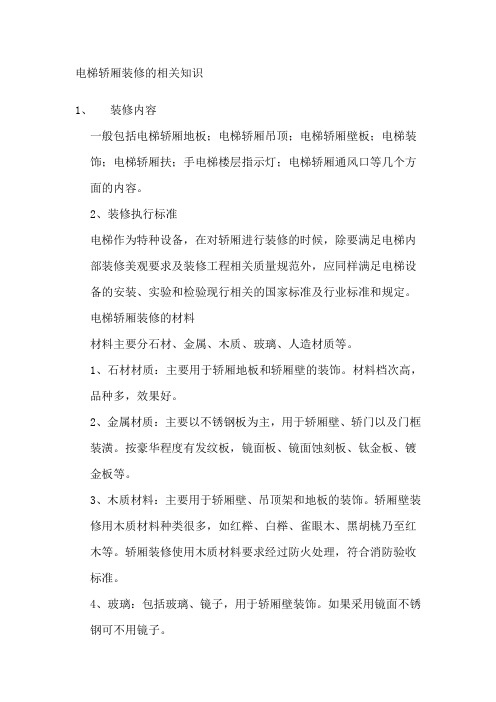

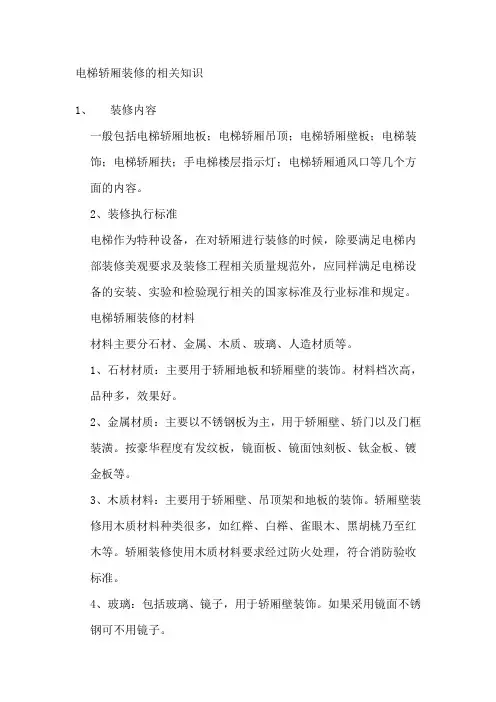

电梯轿厢装修的相关知识1、装修内容一般包括电梯轿厢地板;电梯轿厢吊顶;电梯轿厢壁板;电梯装饰;电梯轿厢扶;手电梯楼层指示灯;电梯轿厢通风口等几个方面的内容。
2、装修执行标准电梯作为特种设备,在对轿厢进行装修的时候,除要满足电梯内部装修美观要求及装修工程相关质量规范外,应同样满足电梯设备的安装、实验和检验现行相关的国家标准及行业标准和规定。
电梯轿厢装修的材料材料主要分石材、金属、木质、玻璃、人造材质等。
1、石材材质:主要用于轿厢地板和轿厢壁的装饰。
材料档次高,品种多,效果好。
2、金属材质:主要以不锈钢板为主,用于轿厢壁、轿门以及门框装潢。
按豪华程度有发纹板,镜面板、镜面蚀刻板、钛金板、镀金板等。
3、木质材料:主要用于轿厢壁、吊顶架和地板的装饰。
轿厢壁装修用木质材料种类很多,如红榉、白榉、雀眼木、黑胡桃乃至红木等。
轿厢装修使用木质材料要求经过防火处理,符合消防验收标准。
4、玻璃:包括玻璃、镜子,用于轿厢壁装饰。
如果采用镜面不锈钢可不用镜子。
5、人造材料:主要指用于吊顶所用透光板、透光柱等人造材料。
吊顶也分多种档次,以搭配不同的轿厢装潢。
轿厢扶手用人造材料的也比较多。
当然也有金属和木质材料。
另外需要注意一点:电梯装修后会改变电梯的平衡系数,工程前要把装修物的重量估算一下提前告诉电梯制造单位。
使得电梯制造单位在配置电梯部件的时候能够充分考虑,采用足够动力和安全的电梯配置。
6、面积测算问题:用户采用电梯轿厢的内尺寸,宽、深、高;门框的尺寸,宽、高。
如果轿厢不是规则的矩形还要画图,把拐角部分测量准确。
门装修要测量门扇的宽和高。
有了这些尺寸,工厂就可以加工出相应的产品。
至于报价:一般是按照用户要求,分项报价,比如轿厢多少钱、门多少钱。
各家生产装修的公司都有自己的价格定位。
你要是做代理的话再加上自己的利润就可以了。
电梯轿厢装修的设计轿厢,作为人们接触电梯的空间部分,由于功能结构方面因素的限制,空间尺度较小,再加之四面围合,给人于压抑感、窒息感,这也正是设计需要解决的问题。
简易电梯知识点归纳总结1. 电梯的工作原理电梯的工作原理主要是通过电动机带动钢丝绳或液压缸,使电梯的升降舱厢上下运动。
电梯通常由机房、轿厢、对重、导轨、悬挂系统和控制系统等部分构成,各部分协同工作,实现电梯的正常运行。
1) 机房:机房通常设置在电梯井顶部或地下室,内部安装电动机和传动装置,用于驱动电梯升降。
2) 轿厢:轿厢是电梯运送人员或货物的装置,通常由钢板和门组成。
内部还配备有控制面板和安全设备。
3) 对重:对重是电梯升降的平衡重量,在轿厢上升时,对重下降,反之亦然。
4) 导轨:导轨用于引导电梯轿厢的运动方向,保证轿厢在升降过程中的稳定性。
5) 悬挂系统:悬挂系统通常由钢丝绳(或钢带)和各种连接部件组成,用于连接轿厢和对重,保证电梯的升降运动。
6) 控制系统:控制系统是电梯的大脑,通过按钮、传感器和控制器等组件,实现对电梯的调度、监控和保护。
2. 电梯的类型根据驱动方式和使用场景的不同,电梯可以分为多种类型,主要包括乘客电梯、货物电梯、自动扶梯、观光电梯、医用电梯等,下面对其进行简要介绍:1) 乘客电梯:主要用于运送人员,适用于各类建筑物,包括住宅、商业综合体、办公楼等。
2) 货物电梯:主要用于运送货物,适用于工厂、仓库等场所,能够承载较重的货物。
3) 自动扶梯:一种沿着倾斜轨道运动的电梯,主要用于繁忙地段的客流运输,如商场、地铁站等。
4) 观光电梯:设计独特、外观漂亮,通常安装在风景名胜区或高层建筑内,供游客观光使用。
5) 医用电梯:满足医疗设施对电梯的特殊需求,如医院内的病人转运和医疗设备搬运等。
3. 电梯的安全知识电梯是一种特殊的运输设备,使用和维护中需要注意安全事项,下面简要总结几点:1) 乘梯安全:乘客在乘坐电梯时,应注意遵守电梯使用规则,等待有序上下,不在电梯内吸烟、乱扔垃圾等,遇到电梯故障应按规定操作或及时报警。
2) 日常维护:电梯设备需要定期进行维护保养,包括清洁、润滑、故障检修等,以确保电梯的正常运行。
电梯基础知识培训资料一、电梯的基本构造1. 电梯的组成部分电梯主要由以下几个部分组成:轿厢、对重、导轨、驱动系统、控制系统等。
- 轿厢:用于承载乘客或货物的部分,通常由钢板焊接或者冲压而成,其尺寸和承载能力根据不同的需求而定。
- 对重:用于平衡轿厢的自重,一般安装在导轨上,并通过钢丝绳与轿厢相连,起到平衡作用。
- 导轨:用于引导轿厢的升降运动,通常分为直线导轨和曲线导轨两种,能够确保轿厢稳定地运行。
- 驱动系统:用于推动轿厢的运行,通常包括电动机、减速器、钢丝绳等组成。
- 控制系统:包括电气控制系统和操作系统,用于控制电梯的运行、开关门等功能。
2. 电梯的工作原理电梯的基本工作原理是通过电动机驱动轿厢上升或下降,在运行过程中,对重与轿厢的重力平衡,保证轿厢的稳定运行。
控制系统根据楼层按钮的指令,控制电梯的运行。
当电梯到达指定楼层时,控制系统会让电梯停在该楼层,并打开门。
当所有的乘客进出完成后,控制系统会在一定时间后自动关闭电梯门并继续运行。
二、电梯的安全知识1. 电梯的安全操作规程- 乘坐电梯时,应按楼层按钮,不得在电梯内乱动或大声喧哗,以免影响其他乘客和电梯的正常运行。
- 当电梯出现异常或故障时,乘客应保持镇定,按下电梯内的紧急报警按钮,并等待救援人员的到来。
- 在地震、火灾等紧急情况下,不要乘坐电梯,应采取适当的疏散方式离开建筑物。
2. 电梯的日常维护和安全检查- 定期进行电梯维护保养,检查电梯的各个部件是否正常运行,保证电梯的安全性能和舒适性。
- 定期进行安全检查,包括检查电梯轿厢、对重、钢丝绳、导轨、控制系统等部件是否有异常,及时进行修理或更换。
三、电梯的故障处理1. 电梯的常见故障- 电梯无法启动或停止:可能是由于电源故障、电动机故障或控制系统故障引起的,需要检查相关部件并进行修理。
- 电梯无法平稳运行:可能是由于导轨、对重、钢丝绳等部件损坏或老化所致,需要进行检查和更换。
- 电梯门无法正常开合:可能是由于门轨偏移、门闩故障或控制系统故障引起的,需要进行维修或更换相关部件。
一,电梯与自动扶梯基本常识1 定义(1)电梯:是用于高层建筑物中的固定式升降运输设备,它有一个装载乘客的轿厢,沿着垂直或倾斜角度小于15°的导轨在各楼层间运行。
(2)轿厢:是直接运载乘客的类似于车厢的部分,一般在门关闭后是一个封闭的箱体。
(3)轿门:轿厢的门,乘客从轿内看到的自动开、闭的门。
它跟随轿厢一起上下运行。
(4)层门(厅门):设置在各楼层电梯入口处的门,它不随电梯上下运行,但随轿门一起开启或关闭。
(5)呼梯盒(或称召唤盒):设置在各楼层电梯入口层门的旁边,一般有上下两个带箭头的按钮,供乘客召唤轿厢来本层站时使用。
(6)轿内操纵盘:安装于轿厢内壁上,有代表各楼层的数字按钮,还有开关门按钮以及紧急呼叫按钮,主要供进入电梯后乘客选择目的楼层使用。
(7)自动扶梯:带有循环运行的梯级,用于倾斜向上或向下连续输送乘客的运输设备。
直观看起来它就像移动的楼梯,同时伴随移动的扶手带。
(8)自动人行道:循环运行的走道,就像放平了的自动扶梯,一般用于水平或倾斜角度不大于12°的乘客和由乘客携带物品的运输。
2 分类(1)乘客电梯:用于运送乘客的电梯,一般用于办公楼、宾馆等场合。
(2)病床电梯:用于运送病床(含病人)医疗设备的电梯,主要设置于医院等场合,其特点是载重量和轿厢面积不能太小,否则就无法装运病床及氧气瓶、吊瓶架等抢救设备。
(3)住宅电梯:供居民住宅楼使用的电梯,其轿厢的形状和大小除考虑运送人员外,同时要考虑能运送一些家具、电器及担架或轮椅。
(4)观光电梯:主要安装于宾馆、商场、高层办公楼场合,有一面或几面的井道壁和轿厢壁是透明材料,乘客在乘坐电梯时,可以观看轿厢外的景物。
第四章轿厢和对重在曳引电梯中,轿厢和对重悬挂于曳引轮两侧,轿厢是运送乘客或货物的承载部件,也是唯一乘客看到的电梯结构部件。
使用对重的目的是为了减轻电动机的负担,提高曳引效率。
卷筒驱动和液压驱动的电梯很少用对重,因为这两种电梯轿厢均可以靠自重作用下降。
引言概述:正文内容:一、电梯的结构和工作原理1.电梯的结构组成电梯井道电梯轿厢及门系统电梯牵引系统电梯控制系统2.电梯的工作原理电梯的起升和停靠过程电梯的紧急制动系统电梯的平衡系统电梯的安全保护装置二、电梯的分类和用途1.电梯的分类根据使用场所的分类根据驱动方式的分类根据速度的分类根据载重量的分类2.电梯的用途住宅电梯商业电梯酒店电梯医院电梯工厂电梯三、电梯的维修与保养1.电梯维修的基本概念预防性维修紧急维修定期维护2.电梯维修的流程报修与问题诊断维修计划和工作安排维修执行和记录维修结果评估和控制3.电梯保养的重要性保持设备的正常运行提前发现潜在问题延长设备寿命提高电梯的运行效率四、电梯的安全管理1.电梯安全管理的法律法规电梯法电梯安全技术规范电梯维修管理规范2.电梯安全管理的关键环节安全隐患排查安全管理责任分工安全培训和教育紧急情况的应对措施3.常见的电梯安全事故及预防措施电梯乘坐事故电梯停运事故电梯维修事故防止电梯安全事故的措施五、电梯的未来发展趋势1.智能化技术在电梯领域的应用电梯自动运行系统电梯远程监控系统电梯故障预警系统2.节能环保技术在电梯领域的应用电梯能量回收技术电梯节能控制系统电梯节能材料的应用3.电梯行业的发展趋势电梯的多功能化发展电梯安全性能的提高电梯的个性化定制服务总结:通过本文,我们对电梯的基本知识进行了详细的介绍,包括电梯的结构、工作原理、分类和用途、维修与保养、安全管理以及未来的发展趋势。
深入了解电梯的基本知识,对于提高电梯的使用效率、维修效果以及确保乘客的安全十分重要。
希望通过本文的阐述,读者可以更好地理解电梯的运行原理和相关知识,从而更好地进行电梯的维护和管理工作。
电梯搭建知识点总结一、电梯搭建规划设计1. 建筑物结构分析:在规划设计阶段,需要对建筑物的结构进行全面的分析,确定电梯井的位置、尺寸和结构形式,确保电梯与建筑物的结构相协调。
2. 交通流分析:根据建筑物内部的交通流量情况,合理确定电梯的数量、类型和位置,以满足建筑物内部的运输需求。
3. 电梯系统设计:包括电梯的选型、控制系统、门禁系统等方面的设计,确保电梯系统的稳定性和安全性。
4. 施工方案制定:根据规划设计的要求,制定详细的施工方案,包括施工工艺、材料选取、安全措施等内容。
二、电梯搭建施工工艺1. 井道及底坑施工:首先进行井道及底坑的施工,包括地基开挖、基础浇筑、井道墙体、底坑地面等工序。
2. 机房及配重施工:根据设计要求,在建筑物内部设置机房及配重系统,进行机房及配重的安装和调试。
3. 钢结构安装:电梯井道需要使用钢结构进行支撑,需要制作、运输及安装钢结构,确保井道结构的稳固和安全。
4. 电梯设备安装:安装电梯轿厢、导轨、驱动系统、控制系统等设备,进行设备连接和调试。
5. 电气系统安装:安装电梯的电气系统,包括电动机、电缆、配电箱、控制柜等设备的安装和调试。
6. 装饰及收尾工程:进行井道内部的装饰装修,包括涂料、地板、顶棚等装饰工程,进行收尾工作。
三、电梯搭建安全管理1. 安全规范遵守:严格遵守电梯搭建相关的法律法规和技术标准,确保电梯搭建工程的合法合规和质量可靠。
2. 施工管理:严格执行施工现场的安全管理制度,确保施工人员的安全生产和施工过程的安全可控。
3. 质量监控:对电梯搭建的各个环节进行质量监控,确保施工质量符合设计要求和技术标准。
4. 安全培训:对施工人员进行安全培训,提高施工人员的安全意识和技术素养,降低工程施工风险。
5. 现场检查:定期对电梯搭建现场进行检查,及时发现和纠正施工过程中的安全隐患和质量问题。
总之,电梯搭建是一项综合性强、技术含量高的工程,需要相关专业的设计、施工和管理人员进行全程的规划、施工和监管。
1of 3-103 轿厢和对重Car and counterweight在曳引电梯中,轿厢和对重悬挂于曳引轮两侧,轿厢是运送乘客或货物的承载部分,也是唯一为乘客所看到的部分。
对重是决定电梯曳引能力的一个重要部件。
它用于平衡轿厢自重和额定载重量。
In traction lift, car and counterweightare suspended on two sides oftraction sheave. As an only partthat passengers can view, car isused to accommodate passengersand cargo. Playing a key role indeciding traction capacity,counterweight is used to offset carweight and rated load.3-1 轿厢及操纵盘Car and control panel3-1-1 轿厢Car轿厢是由轿底、轿壁、轿顶、轿门和与之相关的轿架、开门机及操纵盘等部件组成,如图3-1。
Car is composed of car bottom, car wall, car top, car door, related frame, door operator and control panel, as shown in figure 3-1.各类电梯的轿厢基本结构相同,由于用途不同,在具体结构及外形上将有一定差异。
Although lifts are similar structure and different application, they differ with each other in configuration and shape.客梯的轿厢一般宽大于深,这样设计的目的是为了方便人员的出入,有利于提高运行效率。

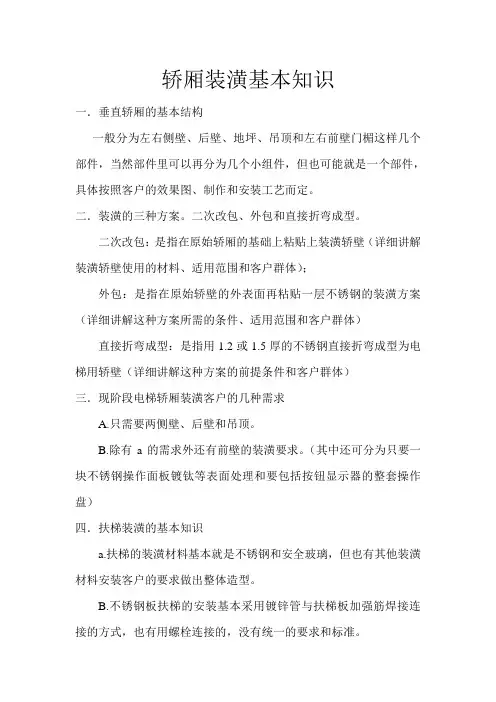

轿厢装潢基本知识
一.垂直轿厢的基本结构
一般分为左右侧壁、后壁、地坪、吊顶和左右前壁门楣这样几个部件,当然部件里可以再分为几个小组件,但也可能就是一个部件,具体按照客户的效果图、制作和安装工艺而定。
二.装潢的三种方案。
二次改包、外包和直接折弯成型。
二次改包:是指在原始轿厢的基础上粘贴上装潢轿壁(详细讲解装潢轿壁使用的材料、适用范围和客户群体);
外包:是指在原始轿壁的外表面再粘贴一层不锈钢的装潢方案(详细讲解这种方案所需的条件、适用范围和客户群体)直接折弯成型:是指用1.2或1.5厚的不锈钢直接折弯成型为电梯用轿壁(详细讲解这种方案的前提条件和客户群体)
三.现阶段电梯轿厢装潢客户的几种需求
A.只需要两侧壁、后壁和吊顶。
B.除有a的需求外还有前壁的装潢要求。
(其中还可分为只要一块不锈钢操作面板镀钛等表面处理和要包括按钮显示器的整套操作盘)
四.扶梯装潢的基本知识
a.扶梯的装潢材料基本就是不锈钢和安全玻璃,但也有其他装潢材料安装客户的要求做出整体造型。
B.不锈钢板扶梯的安装基本采用镀锌管与扶梯板加强筋焊接连接的方式,也有用螺栓连接的,没有统一的要求和标准。
五.简单介绍电梯装潢的现状
概括的说就是比较混乱无行业标准和具体的施工要求,基本按照室内装修行业标准GB50206-2002执行。
编写:何永范2015 03 11。
电梯基础知识概述1. 介绍电梯是现代建筑中广泛使用的一种垂直交通工具,它能够在楼层之间垂直运送人和物。
电梯系统由多个组件组成,包括电动机、控制系统、安全系统等。
了解电梯的基础知识对于设计、安装和维护电梯非常重要。
2.1 家用电梯家用电梯是安装在住宅或私人建筑中的电梯。
它们通常较小,容纳2-6人。
家用电梯的设计和装饰与建筑的室内风格相协调。
2.2 商用电梯商用电梯用于办公大楼、商业中心、酒店等公共建筑。
它们有较大的运载能力,能够容纳更多的人和货物。
商用电梯常常需要更复杂的控制系统,以应对不同的需求。
低速电梯的运行速度一般在0.4米/秒到1.0米/秒之间。
它们适用于较小的建筑物如住宅和小商业建筑。
2.4 高速电梯高速电梯的运行速度通常大于1.0米/秒。
它们主要用于高层建筑,如写字楼、酒店和公寓。
3.1 电动机电动机是电梯的动力来源。
它通常安装在电梯的机房内或顶部。
电动机可以是交流或直流电动机,它们通过驱动轮来提供升降力。
3.2 轿厢轿厢是电梯运送乘客和货物的空间。
它通常由钢板构成,内部配有按钮、灯光和安全设备。
导轨系统是电梯的指引和支撑结构。
它们通常由钢材制成,固定在电梯井壁上,保持轿厢的垂直运动。
3.4 控制系统控制系统控制电梯的开关门、运行速度和楼层选择等功能。
它通常由电子控制器和传感器组成。
安全系统是保证电梯运行安全的重要组成部分。
它包括紧急刹车装置、紧急通话装置和故障报警系统等。
4. 电梯运行原理4.1 电梯的起升原理电梯的起升原理与物体的重力和运动相互作用。
电梯的电动机通过驱动轮提供升降力,使电梯轿厢在电梯井内垂直移动。
4.2 电梯的安全原理电梯的安全原理包括紧急刹车装置、重载保护装置和安全门等。
这些装置能够在突发情况下确保乘客和货物的安全。
4.3 电梯的控制原理电梯的控制原理涉及到控制系统的设计和操作。
通过按钮和传感器,乘客可以选择所需的楼层,并且电梯会按照一定的算法进行相应的运行。
5. 电梯维护和保养电梯的维护和保养非常重要,以确保其安全和可靠性。
电梯的基本知识(系统组成篇)电梯也叫升降机。
是垂直方向的运输设备,是高层建筑中不可缺少的交通运输设备。
它靠电力,拖动一个可以载人或物的轿厢,在建筑的井道内导轨上做垂直升降运动。
电梯的组成电梯一般由五部分组成:(1)井道和机房;(2)传动部分p(3)升降部分刊的安全装置;(5)控制部分。
1、井道和机房部分这是电梯正常运行要求的房屋建筑部分。
2、传动部分传动部分即曳引机,主要由电机和钢索组成。
3、升降设备部分升降设备一般包括轿厢、对重、平衡链、导轨、门厅。
4、安全装置安全装置一般包括降速装置和电气安全设备。
5、控制部分控制部分通常是指电气控制设备和必要的线路,包括控制柜、励磁柜和选层器等。
曳引机俗称减速器。
它安装在机房内,一般在建筑物顶层之上,是电梯的曳引装置,它的纯轮通过钢丝绳牵引轿厢及对重。
曳引机是由蜗轮减速箱、绳轮、电机、靠背轮、抱闸、底座等组成。
高速元齿轮直流电梯曳引机,由电梯直接带动绳轮,无减速箱装置,其余部件同。
门厅每一层电梯门口装的门,门上带有机棋锁及电气接点。
客梯多为自动开关门,开关门由轿厢门上的开门刀带动厅门上的橡皮勒辘来完成的,而轿厢门是由轿厢上的开关门装置驱动的。
井道井道由围壁、顶板及底坑围成一个在纳电梯轿厢和对重的有限空间。
为了出人,在每个层站开有入口。
围壁围壁的作用是将电梯与外界分隔开,当导轨架直接安装在围壁上时,它还应承受费切力。
围壁的结构分为封闭式和空格式。
顶板井道的顶部是机房,它是维修人员工作的地方。
因此顶板必须是封闭型的,将井道与机房完全隔离。
顶板还具有阻止机房即传向井道的作用。
对于快、高速电梯,为了取得良好的隔声效果,常在井道顶部设隔音层,此时的井道顶成了双层结构。
底坑井道的底坑深入地面,用于安装缓冲器、限速器、钢丝绳涨紧装置等。
由于深人了地面,因此要求防水,最好有排水设施。
机房机房用来安装曳引机、电控屏、限速器等。
机房可以设置在井道顶部,也可设置在井由自部。
当机房设于井道底部时,即为曳引机下置式曳引方式。
电梯常用知识点总结一、电梯的基本结构和工作原理1. 电梯的基本结构电梯的基本结构包括:电梯井道、电梯轿厢、导轨、驱动系统、对重系统、安全系统、控制系统等。
其中,电梯井道是电梯轿厢上下移动的空间,导轨是电梯轿厢的移动轨道,驱动系统是电梯轿厢的动力来源,对重系统是用来平衡电梯轿厢重量的系统,安全系统是用来保障乘客安全的系统,控制系统是用来控制电梯运行的系统。
2. 电梯的工作原理电梯的工作原理是由电气、机械和控制系统协同工作来完成的。
首先,电梯的驱动系统通过传动装置将动力传递到电梯轿厢,使其上下移动;对重系统通过重锤或者液压系统来平衡电梯轿厢的重量;安全系统通过紧急制动装置、限速器等设备来保障电梯的安全;控制系统则通过电子控制器控制电梯的运行及停靠。
二、电梯的安全知识1. 电梯的安全标志电梯的安全标志包括:紧急制动装置、限速器、安全门锁、防止超载装置等。
这些设备都是用来保障电梯运行时的安全的,一旦发生故障或者异常情况,这些设备就会起到关键作用,保障乘客的安全。
2. 乘客搭乘电梯时的注意事项乘客在搭乘电梯时要注意以下几点:首先,不得在电梯门口玩耍或者站立在电梯门前;其次,不得在电梯内随意按动按钮或者转动手轮;再次,不得在电梯内超员;最后,在电梯外应等待电梯,不得乱按电梯呼叫按钮。
三、电梯的维护与检修1. 电梯的定期维护电梯的定期维护是非常重要的,只有定期维护才能确保电梯的正常运行和乘客的安全。
电梯的定期维护包括:轿厢部分的清洁和润滑、驱动系统的检查和调整、电气系统的检查和维修等。
2. 电梯的检修电梯的检修包括日常检修和定期检修两种。
日常检修包括电梯操作人员的日常巡查和维护,主要是对电梯的各个部件进行检查和保养。
定期检修则是由专业的电梯维修人员进行的,包括对电梯的各个部件进行详细的检查和维修。
四、电梯的使用与管理1. 电梯的使用规定电梯的使用规定主要包括:禁止私自改装电梯、禁止用力拉门、禁止在电梯内吸烟等。
电梯初级知识点总结大全一、电梯的工作原理电梯的工作原理主要基于电动机和输送机构进行运转。
当电梯在运行时,电动机提供动力,使输送机构(比如钢丝绳和导轨)带动电梯舱体进行上下运动。
在电梯的控制系统的作用下,可以实现电梯的启停、匀速运行、楼层停靠等功能。
其中,电动机为电梯提供动力,在电梯控制系统理控制电梯的运行。
二、电梯的结构组成1. 电梯舱体:电梯舱体是最基本的组成部分,用于容纳乘客或货物,一般由钢板和玻璃等材料构成。
电梯舱体的设计应考虑乘客的安全和舒适感。
2. 输送机构:输送机构是电梯的运输装置,常见的有液压驱动系统和钢丝绳驱动系统。
其中液压驱动系统通过液压缸带动电梯舱体上下运动,钢丝绳驱动系统则通过电动机和滑轮来提供动力。
3. 门套和门扇:电梯门套和门扇用于乘客上下电梯时进行开启和关闭,保证乘客的安全。
其中门扇一般采用自动门系统,通过电机控制门扇的开启和关闭。
4. 控制系统:电梯的控制系统是整个电梯运行的大脑,它能够实现电梯的启停、楼层选择、安全检测等功能。
控制系统中包括传感器、计算机控制器、按钮等组件。
5. 安全装置:电梯的安全装置包括紧急制动装置、限速器、缓冲器等,能够在发生意外情况时保障乘客的安全。
6. 电气系统:电气系统包括电动机、电气控制柜、开关等,它能够实现电梯的电力供应和运行控制。
7. 装饰装潢:电梯的装饰装潢包括顶部装饰、地面装饰、镜面、灯饰等,可以提高电梯的美观度和舒适感。
以上就是电梯的一些结构组成,它们共同作用实现电梯的安全运行和乘客的舒适体验。
三、电梯的安全措施1. 限速器:电梯在运行时会配备限速器,一旦电梯的运行速度超过设定值,限速器就会启动,迫使电梯停止运行,起到安全保护作用。
2. 缓冲器:电梯舱体的上下运动会在底部和顶部配备缓冲器,一旦电梯发生意外情况,缓冲器可以起到缓冲和减震的作用,保护乘客的安全。
3. 紧急制动装置:电梯在发生故障时,紧急制动装置可以迅速启动并使电梯停止运行,防止意外事故的发生。
主要是先满足国标要求,在加以美观考虑
8.1 轿厢高度
8.1.1 轿厢内部净高度不应小于2m。
8.1.2 使用人员正常出入轿厢入口的净高度不应小于2m。
8.2 轿厢的有效面积,额定载重量,乘客人数
8.2.1 乘客电梯和病床电梯
为了防止由于人员的超载,轿厢的有效面积应予以限制。
为此额定载重量和最大有效面积之间的关系见表1。
对于轿厢的凹进和凸出部分,不管高度是否小于1m,也不管其是否有单独门保护,在计算轿厢最大有效面积时均必须算入。
当门关闭时,轿厢入口的任何有效面积也应计入。
为了允许轿厢设计的改变,对表1所列各额定载重量对应的轿厢最大有效面积允许增加不大于表列值5%的面积。
此外,轿厢的超载还应由符合
表1
8.2.2 载货电梯
为了防止不可排除的人员乘用可能发生的超载,轿厢面积应予以限制。
通常,额定载重量和轿厢最大有效面积的关系也应按照表1的规定。
特殊情况,为了满足使用要求而难以同时符合表1规定的载货电梯,在其安全受到有效控制的条件下,轿厢面积可超出表1的规定。
这里“有效控制”的含义是指:
a)电梯设计计算应考虑轿厢实际载重量达到了轿厢面积按表1规定所对应的额定载重量的情况下,电梯各相关受力部件(如曳引钢丝绳及端接装置、曳引轮轴、曳引机轮齿、制动器、轿厢及轿架等)有足够的强度和刚度,钢丝绳与曳引轮之间不打滑,安全钳、缓冲器能满足使用要求;
b)轿厢的超载应由符合;
c)应在从层站装卸区域总可看见的位置上设置标志,表明该载货电梯的额定载重量(见
d)应专用于运送特定轻质货物,其体积可保证在装满轿厢情况下,该货物的总质量不会超过额定载重量;
e)电梯有专职司机操作,并严格限制人员进入。
以上a)、b)、c)由电梯制造商负责;d)、e)由电梯用户负责。
同时,对于上述特殊情况所指的载货电梯的交付使用前的检验,还应分别按附录D(标准的附录)D2h)作曳引检查;按D2j)作安全钳检验以及按D2l)作缓冲器的检验。
此外,载货电梯设计计算时不仅需考虑额定载重量,还要考虑可能进入轿厢的搬运装置的质量。
专供批准的且受过训练的使用者使用的非商用汽车电梯,额定载重量应按单位轿厢有效面积不小于200kg/m2计算。
8.2.3 乘客数量
乘客数量应由下述方法获得:
a)按公式75/额定载重量计算,计算结果向下圆整到最近的整数;或
b)取表2中较小的数值。
表2
8.3 轿壁、轿厢地板和轿顶
8.3.1 轿厢应由轿壁、轿厢地板和轿顶完全封闭,只允许有下列开口:
a)使用人员正常出入口;
b)轿厢安全窗和轿厢安全门;
c)通风孔。
8.3.2 轿壁、轿厢地板和轿顶应具有足够的机械强度,包括轿厢架、导靴、轿壁、轿厢地板和轿顶的总成也须有足够的机械强度,以承受在电梯正常运行、安全钳动作或轿厢撞击缓冲器的作用力。
轿壁应具有这样的机械强度:即用300N的力,均匀地分布在5cm2的圆形或方形面积上,沿轿厢内向轿厢外方向垂直作用于轿壁的任何位置上,轿壁应:
a)无永久变形;
b)弹性变形不大15mm。
玻璃轿壁应使用夹层玻璃,应按表J1选用或能承受附录J所述的冲击摆试验。
在试验后,轿壁的安全性能应不受影响。
距轿厢地板1.10m高度以下若使用玻璃轿壁,则应在高度0.90m至1.10m之间设置一个扶手,这个扶手应牢固固定,与玻璃无关。
玻璃轿壁的固定件,即使在玻璃下沉的情况下,也应保证玻璃不会滑出。
玻璃轿壁上应有永久性的标记:
a)供应商名称或商标;
b)玻璃的型式;
c)厚度[如:(8+0.76+8)mm]
轿顶应满足8.13的要求。
8.3.3 轿壁、轿厢地板和顶板不得使用易燃或由于可能产生有害或大量气体和烟雾而造成危险的材料制成。
8.4 护脚板
8.4.1 每一轿厢地坎上均须装设护脚板,其宽度应等于相应层站入口的整个净宽度。
护脚板的垂直部分以下应成斜面向下延伸,斜面与水平面的夹角应大于600,该斜面在水平面上的投影深度不得小于20mm。
8.4.2 护脚板垂直部分的高度不应小于0.75 m。
8.4.3 对于采用对接操作的电梯(见,其护脚板垂直部分的高度应是在轿厢处于最高装卸位置时,延伸到层门地坎线以下不小于0.10m。
8.5 轿厢入口
轿厢的入口应装设轿门。
8.6 轿门
8.6.1 轿门应是无孔的。
载货电梯除外,载货电梯可以采用向上开启的垂直滑动门,这种门可以是网状的或带孔的板状形式。
网或板孔的尺寸,在水平方向不得大于10mm,垂直方向不得大于60mm。
8.6.2 除必要的间隙外,轿门关闭后应将轿厢的入口完全封闭。
8.6.3 门关闭后,门扇之间及门扇与立柱、门楣和地坎之间的间隙应尽可能小。
对于乘客电梯,此运动间隙不得大于6mm。
对于载货电梯,此间隙不得大于8mm。
由于磨损,间隙值允许达到10mm。
如果有凹进部分,上述间隙从凹底处测量。
根据
8.6.4 对于铰链门,为防止其摆动到轿厢外面,应设撞击限位挡块。
8.6.5 如果层门有视窗[见,则轿门也应设视窗。
若轿门是自动门且当轿厢停在层站平层位置时,轿门保持在开启位置,则轿门可不设视窗。
设置的视窗应满足,当轿厢停在层站平层位置时,层门和轿门的视窗位置应对齐。
8.6.6 地坎、导向装置和门悬挂机构
轿门的地坎、导向装置和门悬挂机构应遵循7.4有关的规定。
8.6.7 机械强度
轿门处于关闭位置时,应具有这样的机械强度:即用300N的力,沿轿厢内向轿厢外方向垂直作用在门的任何位置,且均匀地分布在5cm2的圆形或方形的面积上时,轿门应能:
a)无永久变形;
b)弹性变形不大于15mm;
c)试验期间和试验后,门的安全功能不受影响。
玻璃门扇的固定方式应能承受本标准规定的作用力,而不损伤玻璃的固定件。
玻璃尺寸大于,应使用夹层玻璃,应按表J2选用或能承受附录J所述的冲击摆试验。
试验后门的安全功能应不受影响。
玻璃门的固定件,应确保即使玻璃下沉时,也不会滑脱固定件。
玻璃门扇上应有下列标记:
a)供应商名称或商标;
b)玻璃的型式;
c)厚度[如:(8+0.76+8)mm];
为避免拖曳孩子的手,对动力驱动的自动水平滑动玻璃门,若玻璃尺寸大于,应采取使危险减至最小的措施,例如:
a)减少手和玻璃之间的摩擦系数;
b)使玻璃不透明部分高度达1.10m;
c)感知手指的出现;或
d)其他等效方法。
