火灾报警控制器NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用,但并不能代替火灾保险!自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而,这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”(NFPA72)的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构(美国政府机构)研究指出,感烟探测器在多达35%的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时,它们不保证对火灾的报警和防护。
由于以下各种原因,火灾报警系统可能不能提供及时准确的警报,甚至不能动作:感烟探测器在烟到达不了探测器的地方将不能探测到火灾,例如在烟囱里,在墙的里面或后面,在屋顶,或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾,例如,第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室,这是由于:●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
●烟粒子被空气出口吹离探测器。
●烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级,探测器将不报警。
感烟探测器,即使工作正常,也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展,而且它们的蔓延经常不可预知,两种探测器都不能最好地配置,一种给定点探测器将不能提供适当的火灾报警。

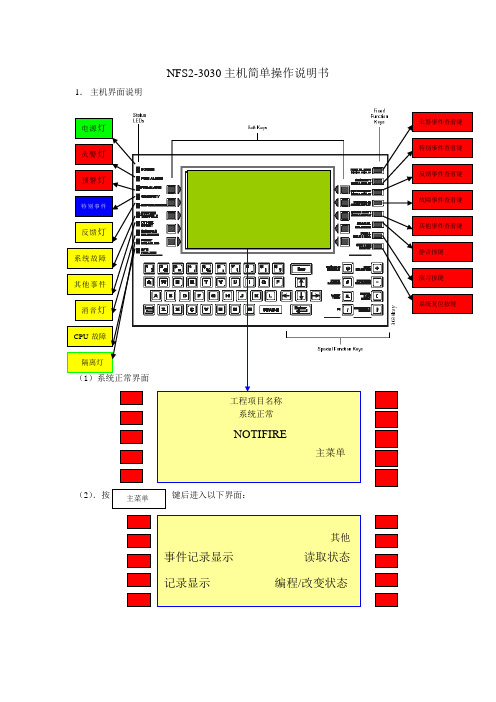

NFS2-3030主机简单操作说明书
1. 主机界面说明
(1)系统正常界面
(2).按键后进入以下界面:
(3).按
键后进入以下界面:
(
4).按 键后进入以下界面:
(5).按
键后进入以下界面,按 键进入上一级菜单:
按相应的键查看相应的事件记录。
(6).
键后进入编程界面(英文界面),属专业技术人员操作界面,需密码。
(7). 键后进入查看主机回路上已有的设备状态的界面:
输入相应的节点号和回路与地址即可查看相应点的状态。
键后进入查看主机的其他事件状态的界面:
(8).
2.主机的开机与关机注意事项:
(1).主机开机必须先送主机的AC220V交流电,再将备电(电池)DC24V投入运行。
(2).主机正常运行后,如遇主机的干线故障(接地或短路故障)时,必须关机或拆掉发生故障的回路线;关机时,必须先停备用电源(电池),再停交流电。
拆备用电源线时,其拆下的两根线头(因带电)必须用绝缘胶布将线头分开包好,以免发生电池的正负机短路或对地短路而损坏电池。
(3).主机关机后再开机,其之间的间隔须在2-3分钟.。
火灾报警控制器NFS-3030/E 安装手册目录第一章系统概述 (4)1.1 系统描述 (4)1.1.1 标准特性 (4)1.1.2 选件 (4)1.1.3 系统局限性 (4)1.2 系统部件 (5)1.3 产品图例 (5)1.3.1 主电源 (7)1.4 系统机箱 (7)第二章安装 (9)2.1 安装前的准备工作 (9)2.2 安装清单 (9)2.3 安装机箱 (10)2.4 安装机箱及底盘上的设备 (11)2.5 安装CPU板 (12)2.6 安装可选模块 (14)2.7 安装多线制线路模块 (15)2.7.1 概述 (15)2.7.2 安装扩展模块 (15)2.7.3 安装多层模块到底盘上 (16)2.7.4 连接多线制模块扁平电缆 (16)2.8 IZM-8RK/IZE-A触发设备线路 (18)2.8.1 非环形现场接线 (18)2.8.2 环形接线 (19)2.9 ICM-4RK/ICE-4告警输出线路 (19)2.9.1 ICM-4RK/ICE-4接线方式 (19)2.9.2 电源的连接 (20)2.10 CPU板上的“C”型继电器 (21)2.11 CRM-4RK/CRE-4上的“C”型继电器 (21)2.12 辅助继电器模块(ARM-4)上的“C”型继电器 (22)2.12.1 概述 (22)2.12.2 安装 (23)2.12.3 辅助继电器模块接线 (24)2.13 连接特殊的可选模块 (24)2.13.1 网络控制模块 (24)2.13.2 回路控制模块、回路扩展模块 (25)2.14 连接电源 (27)2.14.2 检查AC电源 (28)2.14.3 辅助电源连接 (29)2.15 UL功率限定接线要求 (29)2.16 安装打印机 (29)2.16.2 打印机安装顺序 (30)2.16.3 配置打印机 (30)2.17 信号回路接线(SLC) (32)2.18 连接编程PC机 (33)3 第三章释放应用 (34)3.1 概述 (34)3.2 编程 (34)3.3 接线 (34)3.3.1 连接释放设备到FCM-1模块 (34)3.3.2 连接NBG-12LRA急停释放按钮 (35)第四章系统测试 (37)4.1 验收测试 (37)4.2 定期测试及维护 (37)4.3 操作检测 (37)4.4 电池检测及维护 (38)附录A 电气参数 (39)A.1 工作电源 (39)A.2 SLC回路 (39)A.3 告警应用线路 (39)A.4 接线要求 (39)1 第一章系统概述1.1系统描述1.1.1标准特性●易于连接的1到10个回路●网络操作●VIEW TM早期报警火灾探测●FlashScan TM或CLIP协议探测器或模块●火警、故障、监控及安全继电器●支持32个告警器,每一个告警器64个或96个告警点●逻辑功能●多行显示●火警或预警能激活本地音响器或继电器●火警确认预警指示(NYC)●监控管道探测器●支持AWACS算法●EIA-485连接ACS告警器(包括LDM用户模拟图形显示器)●EIA-232连接打印机●自动编程特性可以快速编程新设备●易于连接到VeriFire 编程工具●系统电源可编址,充电器可为25AH到200AH的电池充电,并提供4.5A的电流给系统CPU●易于连接辅助电源及电池充电器,便于用户组成大的系统●诊断用LED指示灯及开关●接地故障检测●支持最大12个多线制线路模块,包括IZM-8RK输入模块1.1.2选件参阅1.2节“系统部件”各种可选模块的说明。

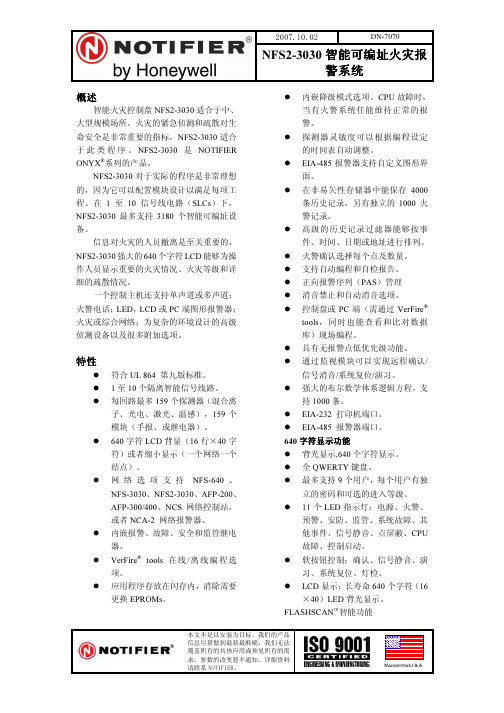

诺蒂菲尔NFS-3030火灾报警控制器概述火灾报警控制器诺蒂菲尔NFS-3030是一个大容量联动型智能火灾报警控制器,为NOTIFIER公司ONYXTM 系列产品的一部分。
它采用多CPU架构,极大地保证了系统的可靠性。
NFS-3030采用模块化设计,可按每一个项目的需求进行配置,是火灾报警系统的理想选择。
NFS-3030可带1到10个信号回路(SLC),最大3180个智能可编址器件。
火灾信息对人员疏散是非常重要的,NFS-3030提供了640字符LCD大屏幕中文显示,可操作人员提供火警位置、火灾进展和疏散等重要信息。
诺蒂菲尔火灾报警控制器NFS-3030系统容量智能信号回路:1 ~10个。
智能探测器:每回路159个。
智能模块:每回路159个。
LCD-160中文复示显示器:32个。
楼层显示器或总线手动控制盘:32个(每个64点或96点)..中文微型打印机:1台。
火警继电器:1个。
故障继电器:1个。
诺蒂菲尔火灾报警控制器NFS-3030电源参数交流供电:220/240VAC,50/60HZ,1.5A。
充电范围:25AH ~200AH(超过25AH安装在单独的机箱内)。
充电电流:2.0A或5.0A。
直流输出:一路5V/1A输出;一路24V/1A输出;一路CPU供电输出。
输出总电流:4.5A(报警时)。
诺蒂菲尔火灾报警控制器NFS-3030特性1至10路隔离的智能信号回路(SLC),支持环形、非环形和T形布线。
每个回路最多可接159个探测器和159个模块,总共3180个可编址器件。
每个控制器最大容量达3180个编址点。
640字符大屏幕中文液晶显示器。
网络选件支持接入NFN网络。
内置火警、故障、安全和监控继电器。
多CPU架构,在一个CPU出现故障时,系统仍能以降级模式进行火警报警和联动控制。
系统程序和应用程序存于闪存中,系统升级简单、方便。
根据工作日和周末的时间安排,灵敏度可以自动调整。
EIA-485接口(ACS模式),可接多达32个液晶、矩阵式或模拟地图盘式楼层显示器。
火灾报警控制器NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用,但并不能代替火灾保险!自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而,这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”(NFPA72)的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构(美国政府机构)研究指出,感烟探测器在多达35%的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时,它们不保证对火灾的报警和防护。
由于以下各种原因,火灾报警系统可能不能提供及时准确的警报,甚至不能动作:感烟探测器在烟到达不了探测器的地方将不能探测到火灾,例如在烟囱里,在墙的里面或后面,在屋顶,或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾,例如,第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室,这是由于:●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
●烟粒子被空气出口吹离探测器。
●烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级,探测器将不报警。
感烟探测器,即使工作正常,也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展,而且它们的蔓延经常不可预知,两种探测器都不能最好地配置,一种给定点探测器将不能提供适当的火灾报警。
火灾报警控制器NFS-3030操作手册操作手册1.系统介绍1.1 系统概述1.2 系统组成1.3 工作原理2.安装与设置2.1 安装前准备2.2 安装步骤2.3 设置参数2.4 连接外部设备3.系统配置3.1 系统设置3.1.1 时钟设置3.1.2 语言设置3.1.3 联系人信息设置3.2 区域设置3.2.1 区域参数设置 3.2.2 传感器布局设置 3.3 报警设置3.3.1 报警参数设置 3.3.2 报警信号处理 3.4 监控设置3.4.1 监控参数设置 3.4.2 监控布局设置 3.5 防护设置3.5.1 防护参数设置3.5.2 防护布局设置4.系统操作4.1 主机操作4.1.1 主机开关机4.1.2 主机状态查询 4.2 报警处理4.2.2 报警解除4.3 监控操作4.3.1 监控启动与关闭 4.3.2 监控显示与录制 4.4 防护操作4.4.1 防护启动与关闭4.4.2 防护参数调整5.系统维护5.1 系统检修5.1.1 系统状态检查 5.1.2 故障排除5.2 日志查询5.3 数据备份与恢复5.4 固件升级6.附录6.1 报警探测器安装要求6.3 系统错误代码解释1.本文档涉及附件:- 附件1:系统安装包- 附件3:管理员手册2.本文所涉及的法律名词及注释:- 联系人信息:在紧急情况下需要联系的人员的姓名、方式号码等信息- 报警确认:确认报警信号的真实性及采取相应措施- 报警解除:消除报警条件,使系统回到正常工作状态- 监控显示:显示监控区域的实时图像数据- 监控录制:将监控区域的图像数据存储到硬盘中- 防护启动:开启系统的防护功能,对潜在威胁进行预警和防范- 防护关闭:关闭系统的防护功能,不对潜在威胁进行预警和防范- 故障排除:通过检查系统故障,找出并解决问题- 报警探测器:用于检测火灾和其他紧急情况的设备。
火灾报警控制器NFS-3030/E编程手册目录目录1 第一章概述 (6)1.1 关于本手册 (6)1.2 辅助信息 (6)1.3 控制器介绍 (7)1.3.1 特点 (7)1.4 操作菜单和编程界面 (7)1.5 基本流程 (7)1.6 开始 (8)1.6.1 改变密码 (8)2 第二章主菜单 (11)2.1 事件记录显示 (11)2.2 多事件列表 (11)2.3 历史事件显示(历史选择菜单) (11)2.4 读状态 (11)2.5 编程/改变状态 (12)2.6 打印机功能 (12)3 第三章编程 (13)3.1 综述 (13)3.2 控制器编程 (13)3.2.1 控制器编程菜单(1) (14)3.2.2 网络参数 (14)3.2.3 控制器设置 (15)3.2.4 控制器定时(菜单1) (17)3.2.5 控制器计时器 Panel Timers(菜单2) (18)3.2.6 LCD编程 (19)3.2.7 ACS 编程 (19)3.2.8 监控 (21)3.3 控制器编程菜单(2) (22)3.3.1 修改密码 (23)3.3.2 每周时间设置(Weekly Occupancy Schedule) (23)3.3.3 回路配置 (23)3.3.4 用户自定义动作说明信息 (24)3.3.5 事件记录 (25)3.3.6 假日菜单 (25)3.4 点编程 (26)3.4.1 探测器点 (27)3.4.2 模块点 (31)3.4.3 多线制回路模块 (34)3.4.4 普通区 (36)3.4.5 释放区 (37)3.4.6 逻辑区 (38)3.4.7 故障区 (41)3.5 删除菜单 (41)3.6 自动编程菜单 (43)3.6.1 在程序中添加/删除设备 (43)3.6.2 确认菜单 (44)4 第四章改变状态 (48)4.1 屏蔽/使能点选择 (48)4.2 屏蔽/使能 (49)4.3 探测器灵敏度 (49)4.3.1 灵敏度选择 (50)4.4 清除校验计数值 (51)4.5 清除历史纪录 (51)4.6 步行测试 (52)4.7 编辑时间/日期 (55)4.8 控制ON/OFF点选择 (56)4.8.1 控制器关 (56)4.8.2 控制开 (57)5 第五章服务菜单 (58)5.1 版本信息 (58)5.2 Power-up 界面.......................................... 错误!未定义书签。
火灾报警控制器NFS2-3030用户手册火灾报警系统的局限性火灾报警系统能降低保险费用,但它不能替代火灾保险!自动火灾报警系统典型的组成包括:感烟探测器、感温探测器、手报、告警设备和具有远程通知能力的火灾报警控制设备,它能提供早期的火灾报警。
一个系统不能确保火灾发生时的生命及财产安全。
尽管火灾报警系统为早期火灾报警而设,但它不能确保预报准确或防止火灾。
由于各种原因,火灾报警系统可能不能提供及时或适当的告警,甚至不能工作。
感烟探测器也许不能探测到的火灾区域:灯罩内、墙内、屋顶、紧闭的门的另一边。
感烟探测器不能探测到建筑物另一楼层的火灾。
火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因:●探测器被遮挡,例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。
●烟微粒变“冷”凝结,不能扩散到安装了探测器的天花板或墙上。
●风将烟微粒吹得远离探测器。
●在扩散到探测器之前,烟微粒融合在空气中。
●出现的“烟”量不能使感烟探测器报警。
感烟探测器被设计为有多种级别的感烟灵敏度。
如果探测器的灵敏度级别不能被发生的火灾触发,探测器将不会处于报警状态。
感烟探测器即使工作正常,其灵敏度也受到限制。
光电感烟探测器探测阴燃火灾的能力优于明火火灾,它具有少量烟的探测能力。
离子感烟探测器探测明火火灾的能力优于阴燃火灾。
因为火灾发生的途径不同而且经常不可预知其发展,所以一种探测器无法满足所有需求,只用一种探测器在火灾发生时可能不能提供适时的报警。
感烟探测器不能及时报警的火灾原因有:纵火、小孩玩火(尤其是在卧室内)、躺在床上抽烟及爆炸(如煤气、存贮的易燃原料等)引起的火灾等。
感温探测器不能探测燃烧微粒,并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。
升温速率型感温探测器在使用时间很长后可能灵敏度会降低。
基于这个原因,升温速率型探测器每年至少要经过一次有资质的专门机构的测试。
感温探测器设计用于保护财产而不是生命。
安装火灾报警控制器的房间也必须装有感烟探测器,否则火灾报警控制器在自身发生火灾时不会得到告警,并且可能会导致整个系统被破坏。
声音告警设备例如警铃。
如果这些设备安装在紧闭或部分紧闭的门的一边或安装在建筑物另一层楼上可能不会给人们告警。
火灾报警系统没有电源将不能工作。
如果交流失效,系统只能用备用电池工作一定时间,并且电池要适当维护,请及时更换。
系统应用的设备可能与控制器不兼容。
因此,必须使用控制器所列出的兼容设备。
电话线路需要从预定的监控点到中心监控站传送火警信号。
它可能损坏或暂时无法工作,为此,建议提供一套无线传输系统作为备用设备。
火警故障多数情况下是由于维护不当引起的。
要保持火灾报警系统优良的工作状态,必须按每一个制造商推荐的要求维护。
高粉尘或高空气流速的环境需要经常维护。
维护计划必须由本地设备制造商或代表审核。
维护必须定期或按照国家及本地消防法规进行,并且只能由权威认可的消防专业人员完成。
全部检查记录必须保留。
安装规范按如下所述安装将有助于减少问题产生并增加长期可靠性火灾报警控制器可能连接一些不同的电源。
在维护前断开所有电源。
在运行的状态下插拔卡、模块或连接电缆将可能损坏控制单元和关联设备。
在未阅读和理解安装手册前,请勿进行安装、维修或操作。
在软件变化后,系统应进行重新测试。
为了保证系统的正常运行,在任何编程操作或软件细节有所变化后该系统必须进行测试。
所有被修改影响的部分(包括电路、系统操作方式、软件的功能)必须进行100%的测试;为了确认其操作没有受到修改的影响,必须对至少10%(最多50台)的触发设备(这些设备通常不会受到其它组件修改的影响)也进行测试,系统的运行必须正常。
确认回路线及连接外设设备的线径,大多数设备的线路压降不容许超过标称电压的10%。
象所有的固态电子装置那样,当受到雷电感应的瞬间,该系统可能运行紊乱或者被损害。
虽然没有系统能够完全免除雷电感应或干扰,正确的接地将降低敏感系数。
由于会增加对附近雷击的易感性,不推荐使用高架的或户外的天线。
如果预计或遇到任何问题,请向技术性服务部门资讯。
在拆除或者插入电路板之前应断开交流电和电池,否则会损坏电路。
任何钻孔、锉、扩孔或在敲击之前应拆除全部电路板。
如有可能,使全部电缆从旁边或者背后进入。
在机械操作之前,检查它们是否和电池,变压器和印制电路板冲突。
别把端子上的螺丝拧得太紧。
太紧会损害螺纹,造成减少终端的接触压力和螺钉拆卸困难。
虽然设计为多年使用,但系统元件会可能会失效。
该系统包含有静电敏感元件。
在接触任何线路板前必须戴好防静电护腕,确保身体上的静电完全释放。
任何拆下的电路板必须放入防静电包装内。
遵照安装、操作、编程手册中的指示。
火灾报警控制器的工作和可靠性取决于专业人员的正确加拿大要求依照加拿大通信部无线电干扰规则测定,从该数字装置发出的辐射噪声不超过A 级限制。
Acclimate Plus ™,HARSH ™,NOTI ·FIRE ·ONYX ™和VeriFire ™是Notifier 商标,FlashScan®和VIEW®是NOTIFIER 的注册商标。
NIS ™也是商标,Notifier Integrated Systems ™是商标,NOTIFIER®是Fire ·Lite 火灾公司的注册商标。
Echelons®和LonWorks ™是Echelons 公司的注册商标。
ARCNET®是Datapoint 公司的注册商标。
Microsoft®和Windows®是Microsoft 公司的注册商标。
LEXAN®是GE Plastics (综合电子公司)的注册商标。
FCC 警告警告:本装备可产生,使用或发射无线电频率能量,如果不按照使用手册安装、使用,将对无线电通信产生干扰。
该装置已经依照FCC 规则15部分的B 条进行试验并证实符合A 级计算装置的限度。
FCC 规则用于对商用环境中操作时的干扰提供合理的保护。
该装置在居民区中运转可能产生干扰,这种情况下,要求用户自费解决干扰。
警告:本装备可产生,使用或发射无线电频率能量,如果不按照使用手册安装、使用,将对无线电通信产生干扰。
该装置已经依照FCC 规则15部分的B 条进行试验并证实符合A 级计算装置的限度。
FCC 规则用于对商用环境中操作目录第1章系统概述 (7)1.1 关于手册 (7)1.2 特性 (7)1.3 系统部件 (8)1.3.1 CPU2-3030中央处理单元 (8)1.3.2 电源 (9)1.3.3 回路 (10)1.3.4 其它可选设备 (10)1.4 机箱 (10)第2章安装 (12)2.1 安装前的准备工作 (12)2.2 机箱 (13)2.3 安装支架及电路板 (14)2.3.1 CHS-M3安装支架 (14)2.3.2 CPU2-3030的安装 (15)2.3.3 安装回路卡和网卡 (16)2.3.4 CHS-4L安装支架 (17)2.3.5 DP-DISP及ADP-4B装饰门 (18)2.4 设备连接 (19)2.4.1 网卡 (19)2.4.2 回路卡 (19)2.4.3 电源 (21)2.4.3.1 概述 (21)2.4.3.2 连接电源 (21)2.4.3.3 检查AC电源 (22)2.4.3.4 辅助电源连接 (22)2.4.4 回路接线(SLC) (22)2.4.4.1 概述 (22)2.4.4.2 容量 (22)2.4.4.3 回路线 (22)2.5 连接编程PC机 (23)2.6 系统测试 (23)2.6.1 验收测试 (23)2.6.2 定期测试及维护 (24)2.6.3 操作检测 (24)2.6.4 电池检测及维护 (24)第3章操作 (26)3.1 简介 (26)3.2 显示/键盘 (26)3.3 信息格式 (28)3.3.1点事件格式 (29)3.3.2更多信息 (30)3.4 操作菜单 (32)3.5 控制器操作 (35)3.5.1系统正常 (35)3.5.2确认事件 (36)3.5.3 火警事件 (36)3.5.4 故障事件 (38)3.5.5预警事件 (42)3.5.6反馈事件 (43)3.5.7监管事件 (43)3.5.8隔离事件 (44)3.5.9联动事件 (44)3.6 读状态信息 (44)3.6.1 感烟探测器 (45)3.6.2 感温探测器 (46)3.6.3 监视模块 (46)3.6.4 控制模块 (47)3.6.5 普通区 (48)3.6.6 逻辑区 (48)第4章编程 (49)4.1 编程特点 (49)4.2 基本流程 (49)4.3 密码 (49)4.3.1 管理员密码 (50)4.3.2 用户密码 (51)4.3.3 密码错误或忘记密码 (51)4.4 编程界面 (51)4.5 主机编程 (52)4.5.1 主机编程菜单(1) (52)4.5.1.1 NETWORK PARAMETERS(网络参数) (53)4.5.1.2 PANEL SETTINGS(控制器设置) (54)4.5.1.3 PANEL TIMER(控制器定时) (56)4.5.1.4 LCD DISPLAY(LCD设置) (56)4.5.1.5 ACS PROGRAMMING(ACS 编程) (57)4.5.1.6 SUPERVISION(监控) (59)4.5.2 主机编程菜单(2) (59)4.5.2.1 PASSWORD CHANGE(修改密码) (60)4.5.2.2 LOOP CONFIGURATION(回路配置) (60)4.5.2.3 EVENT LOGGING(事件记录) (61)4.6 点编程 (62)4.6.1 探测器 (62)4.6.2 模块 (65)4.6.2.1 监视模块 (65)4.6.2.2控制模块 (66)4.6.4 逻辑区 (67)4.7 删除菜单 (69)4.8 自动编程菜单 (70)4.8.1 创建新程序 (71)4.8.2 添加/删除设备 (71)4.8.3 自动编程结果 (71)4.8.4 错误处理 (72)第5章改变状态 (74)5.1 隔离/恢复点 (74)5.2 探测器灵敏度 (75)5.3 清除历史纪录 (76)5.4 修改时间/日期 (77)5.5 输出开启/关闭 (78)附录A 电气参数 (79)A.1 工作电源 (79)A.2 回路特性 (79)A.3接线要求 (79)附录B:CBE、区和等式 (80)B.1 区 (80)B.2 等式 (80)B.3变量 (81)B.4逻辑功能 (81)B.5时间操作功能 (82)B.6逻辑等式构成举例 (83)附录C:探测器初始化 (84)C.1概述 (84)C.2探测器类型改变 (84)第1章系统概述1.1关于手册手册里下边的图片是表示小心、警告或注解。
