2014年云南省化工仪表自动化技能竞赛试题

二、判断题]1192.差压变送器零点迁移是输入差压变送器的上限，调整零点迁移装置使差压变送器的输出等于实际迁移量。

（错误）。

1193.测量蒸汽流量的差压变送器检修后初次启动，应将正、负压阀关闭，待导压管内充满凝结水后方可启用变送器。

（正确）1194.智能变送器经检修检定合格后，在现场用手持通信器修改零点和量程后，仪表仍应是合格的。

（正确）1195.在用一块0一600KPa、0.35级标准压力表校验1.0级压力变送器时，可以把它当作标准输出表来用。

（错误）1196.绝对压力也可以用负压来表示。

（错误）1197.扩散硅差压变送器使用中出现输入压力变化时，输出不稳定故障主要是因为仪表本体绝缘电阻不符合要求。

（错误）1198.智能变送器的零点(含零点正负迁移)和量程都可以在手持通信器上进行设定和修改，所以智能变送器不需要通入压力信号进行校验。

（错误）1199.变送器的量程比越大，则它的性能越好，所以在选用智能变送器时，主要应根据它的量程比大小。

（错误）1200.手持通信器连到智能变送器回路时，一定要先把变送器电源关掉。

(错误)1201.手持通信器的两根通信线是没有极性的，正负可以随便接。

（正确）1202.智能变送器的零点既可以在手持通信器上调，也可以用表体上的外调螺钉调。

（正确）1203.变送器输出信号的低截止(或称小信号切除)的原因是输出信号太小．因而可以忽略不计。

（错误）1204.只有当变送器输出信号和差压的平方根()成比例时才需要小信号切除。

（正确）1205.法兰变送器的温度性能主要由法兰膜盒上隔离膜片的刚度和法兰膜盒内的填充液性质决定，所以如隔离膜片的刚度越大，则膜片的压力—位移性能越差，因而变送器的温度性能越不好。

（正确）1206.有一法兰变送器的技术指标上规定，仪表的最高接液温度为300℃，静压下限为0.13kPa ,因此该表可在被测介质的操作温度为300℃，操作压力为0.13kPa的条件下工作。

化工仪表及自动化复习练习题（含答案)1.电路一般由_____、_____及中间环节三部分组成。

（电源；负载）2。

在一段电路中，流过电路的电流与电路两端的电压成_____,与该段电路的电阻成_____.（正比；反比)3。

晶体二极管的主要特性是_____导电性。

（单向)4.从晶体三极管三个区引出的三个极分别是______极、______极和______极。

（基;发射；集电)5.仪表的测量范围是从测量_____值到测量_____值;量程是测量上限与测量下限值之_____。

（下限；上限；差)6。

按能源来分，仪表可分为_____仪表、_____仪表和_____仪表。

（气动;电动；液动）7。

按被测参数来分,仪表可分为_____测量仪表、_____测量仪表、_____测量仪表、_____测量仪表和成分_____仪表.（压力;流量;温度；物位;分析）8.玻璃液体温度计是由__________、________和刻度标尺三部分组成。

(玻璃温包;毛细管）9。

电阻箱可以看作是一个具有__________的标准电阻。

（可变电阻值）10.测量一个电路的电流，电流表必须和这个电路_____,且电流表的内阻抗要尽量_____。

（串联;小）11.兆欧表又称作_____、_____和___________.（摇表；高阻表；绝缘电阻测试器）12。

U型压力表必须_____安装.（垂直)13.玻璃管水位计是利用_______的原理制成的.(连通器)14.整流电路的作用是将_______变成____________。

(交流电;脉动直流电）15。

温度测量仪表可分为_______测温仪表和__________测温仪表两大类.（接触式;非接触式)16。

自动化仪表具有__________、___________、__________、__________功能。

(自动检测;自动信号联锁;自动操纵;自动调节)17。

直流单臂电桥又称________电桥.(惠斯登)18。

可编辑修改精选全文完整版化工自动化仪表专业试题（一）一、判断题、1、山武智能定位器AVP—100，进行自整定时，需要输入电流信号的值为18mA。

（√）2、控制阀的可调比为控制阀所能控制的最大流量与最小流量之比.（√）3、调节阀在实际运行时,阀位应当在20%-80%为最佳。

（√）4、安装阀门定位器时，对不同形式的执行机构都应该保证，当阀门在50%时，定位器的反馈杆应处于垂直位置。

（√）5、DCS控制系统就是指集散控制。

（√）6、灵敏度数值越大，则仪表越灵敏。

（√）7、为扑灭仪表、电器设备的初始火灾，可使用泡沫灭火器。

（×）8、在液柱式压力计中封液在管内的毛细现象所引起的误差并不随液柱高度变化而改变，是可以修正的系统误差。

（√）9、由于补偿导线是热电偶的延长，因此热电偶电势只和热端、冷端的温度有关，和补偿导线与热电偶连接处的温度无关。

（×）10、为了避免阀门对液体造成扰动，流量调节阀应装在被检仪表之后。

（√）11、角接取压法上下游取压管位于孔板的前后端面处。

（√）12、当流速较小时，流体的惯性力起主导作用，当流速较高时，粘性力起主导作用。

（×）13、转子流量计安装要求安装在垂直管道上，要求是流体必须从上向下流动（×）14、对转子流量计的锥管必须垂直安装，不可倾斜。

（√）15、环境温度对液柱压力计的测量精度没有影响。

（╳）16、质量流量与体积流量相同。

（╳）17、孔板是节流装置。

（√）18、孔板是测量仪表的一部分。

（√）19、标准节流装置是在流体的层流型工况下工作的。

（╳）20、浮筒式液位计的调校可分为干法调校和湿法调校。

（√）21、吹气式液位计一般只能检测密闭设备液位。

（×）22、调节阀的稳定性，是指阀在信号压力不变时，能否抵抗各种干扰的性能。

（√）23、热电偶与热电阻测温范围不同。

（√）24、在锅炉汽包运行中，长期存在“虚假液位”现象。

（×）25、调节阀所能控制的最小流量Qmin与最大流量Qmax之比，为调节阀的可调比，R表示。

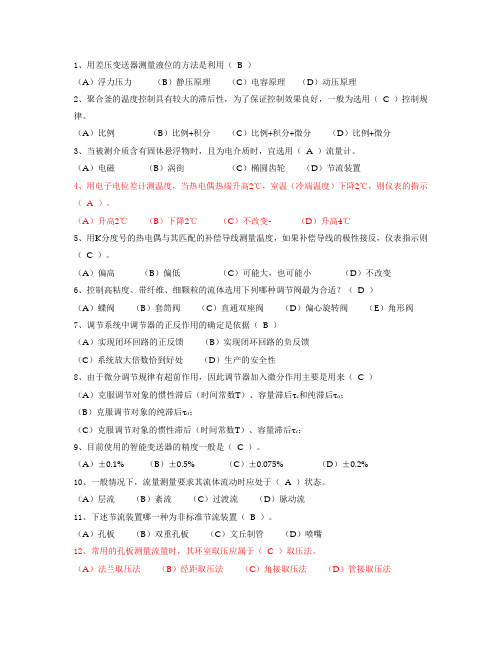

1、用差压变送器测量液位的方法是利用（B ）（A）浮力压力（B）静压原理（C）电容原理（D）动压原理2、聚合釜的温度控制具有较大的滞后性，为了保证控制效果良好，一般为选用（ C ）控制规律。

（A）比例（B）比例+积分（C）比例+积分+微分（D）比例+微分3、当被测介质含有固体悬浮物时，且为电介质时，宜选用（ A ）流量计。

（A）电磁（B）涡街（C）椭圆齿轮（D）节流装置4、用电子电位差计测温度，当热电偶热端升高2℃，室温（冷端温度）下降2℃，则仪表的指示（A ）。

（A）升高2℃（B）下降2℃（C）不改变- （D）升高4℃5、用K分度号的热电偶与其匹配的补偿导线测量温度，如果补偿导线的极性接反，仪表指示则（C ）。

（A）偏高（B）偏低（C）可能大，也可能小（D）不改变6、控制高粘度、带纤维、细颗粒的流体选用下列哪种调节阀最为合适？（ D ）（A）蝶阀（B）套筒阀（C）直通双座阀（D）偏心旋转阀（E）角形阀7、调节系统中调节器的正反作用的确定是依据（B ）（A）实现闭环回路的正反馈（B）实现闭环回路的负反馈（C）系统放大倍数恰到好处（D）生产的安全性8、由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（ C ）（A）克服调节对象的惯性滞后（时间常数T）、容量滞后τc和纯滞后τo；（B）克服调节对象的纯滞后τo；（C）克服调节对象的惯性滞后（时间常数T）、容量滞后τc；9、目前使用的智能变送器的精度一般是（C ）。

（A）±0.1% （B）±0.5% （C）±0.075% （D）±0.2%10、一般情况下，流量测量要求其流体流动时应处于（ A ）状态。

（A）层流（B）紊流（C）过渡流（D）脉动流11、下述节流装置哪一种为非标准节流装置（B ）。

（A）孔板（B）双重孔板（C）文丘制管（D）喷嘴12、常用的孔板测量流量时，其环室取压应属于（C ）取压法。

（A）法兰取压法（B）经距取压法（C）角接取压法（D）管接取压法13、当需要测量高粘度流体流量时，可选用（B ）。

化工行业职业技能竞赛(化工总控工赛项)理论试题及答案一、单选题1.我国低压供电电压单相为220 伏,三相线电压为380 伏,此数值指交流电压的( )。

A、平均值B、最大值C、有效值D、瞬时值【正确答案】：C2.在法庭上,涉及到审定一种非法的药品,起诉表明该非法药品经气相色谱分析测得的保留时间在相同条件下,刚好与已知非法药品的保留时间相一致,而辩护证明有几个无毒的化合物与该非法药品具有相同的保留值,最宜采用的定性方法为( )A、用加入已知物增加峰高的方法B、利用相对保留值定性C、用保留值双柱法定性D、利用保留值定性【正确答案】：C3.氨气和氯化氢气体一样,可以作喷泉实验,这是由于( )A、氨的密度比空气小B、氨水的密度比水小C、氨分子是极性分子,极易溶于水D、氨气很容易液化【正确答案】：C4.流体流动时的摩擦阻力损失hf 所损失的是机械能中的( )项A、动能B、位能C、静压能D、总机械能【正确答案】：C5.已知q=1.1,则加料液中液体量与总加料量之比为( )。

A、0.1:1B、1.1:1C、1:1.1D、1:1【正确答案】：D6.在静止流体内部判断压强相等的必要条件( )A、同一种流体内部B、连通着的两种流体C、同一种连续流体D、同一水平面上,同一种连续流体【正确答案】：D7.单效蒸发器计算中D/W 称为单位蒸汽消耗量,如原料液的沸点为393K,下列哪种情况D/W最大( )。

A、原料液在293K 时加入蒸发器B、原料液在390K 时加入蒸发器C、原料液在393K 时加入蒸发器D、原料液在395K 时加入蒸发器。

【正确答案】：A8.在相同条件下,蒸发溶液的传热温度差要( )蒸发纯水的传热温度差。

A、大于B、小于C、等于D、无法判断【正确答案】：B9.回流比的( )值为全回流。

A、上限B、下限C、平均D、混合【正确答案】：A10.各种类型反应器采用的传热装置中,描述错误的是( )A、间歇操作反应釜的传热装置主要是夹套和蛇管,大型反应釜传热要求较高时,可在釜内安装列管式换热器B、对外换热式固定床反应器的传热装置主要是列管式结构C、鼓泡塔反应器中进行的放热应,必需设置如夹套、蛇管、列管式冷却器等塔内换热装置或设置塔外换热器进行换热D、同样反应所需的换热装置,传热温差相同时,流化床所需换热装置的换热面积一定小于固定床换热器【正确答案】：C11.要降低汽油中的烯烃含量,以下措施正确的是( )A、降低反应深度和提高催化剂活性B、提高反应深度和催化剂活性C、降低反应深度和活性D、提高反应深度,降低活性【正确答案】：A12.下列化合物中哪个在水中溶解度最大 ( )A、CH3CH2CH2CH3B、CH3CH2OCH2CH3CH3CH2CH2CHOD、CH3CH2CH2CH2OH【正确答案】：D13.液体密度与20oC.的清水差别较大时,泵的特性曲线将发生变化,应加以修正的是( )A、流量B、效率C、扬程D、轴功率【正确答案】：D14.下列说法正确的是( )。

昆明市危化品作业-化工自动化仪表作业证考试练习题1、(判断题)西门子S7-300PLC系统在导轨上的模块的安装顺序如下:(1)电源模块(PS);(2)CPU模块;(3)接口模块(IM可选择);(4)信号模块(SM);(5)通讯处理器(CP);(6)功能模块(FM)。

参考答案：错误2、(判断题)某压缩机出口压力为450KPa，实际操作时最大允许有±12.6KPa的测量误差，那么选用压力表的量程和精度等级各是675KPa;1.5级。

参考答案：错误3、(判断题)串级控制系统的主回路中，副回路这个环节的特性总是“反”作用方向。

参考答案：错误4、(判断题)对纯滞后大的调节对象，为克服其影响，可以引入微分作用来克服参考答案：错误5、(判断题)挂在现场级网络上设备可以由网络供电(总线供电)，也可单独供电。

参考答案：正确6、(判断题)热继电器在异步电动机主回路的主要作用是做电动机的过载保护。

参考答案：正确7、(判断题)kW·h是电功率的单位。

参考答案：错误8、(判断题)在串级控制系统的投运过程中必须保证无扰动切换，通常采用先副回路后主回路的原则。

参考答案：正确9、(判断题)自燃点是指可燃物在没有火焰、电火花等火源直接作用下，在空气或氧气中被加热而引起燃烧的最高温度。

参考答案：错误10、(判断题)膜片式弹性元件是由金属或非金属材料做成的具有弹性的一张膜片。

参考答案：正确11、(判断题)阀位控制器可以与各类调节阀配套使用，用来显示调节阀行程的上限和下限。

参考答案：正确12、(判断题)差压变送器的主要功能是对多种介质的流量、温度、液位、压力、界面等进行测量、转换成统一的标准信号输出。

参考答案：错误13、(判断题)串级控制系统中，副回路通常采用纯比例控制，可适当引入积分作用，通常不需要微分作用。

参考答案：正确14、(判断题)“L/h;Kg/h”这些符号都是表示流量的单位，它们表示的是质量流量的单位。

化工仪表自动化试题Newly compiled on November 23, 2020一、填空题：1、补偿导线通常在 0~100℃范围内其热电特性与热电偶本身几乎完全一样。

2、节流式流量计的测量原理是利用流体流经节流装置时所产生的静压差实现流量测量的。

3、节流装置属于恒节流面积、变压差的一种测量方法。

4、转子流量计属于恒压差，变节流面积的一种测量方法。

5、涡街流量计是根据卡曼旋涡的原理而进行测量的一种流量仪表。

6、微分输出只与偏差的变化速率有关，与偏差是否存在无关。

7、零点迁移就是改变量程的上、下限，相当于测量范围的平移，而不改变量程的大小。

8、使用电磁流量计测量流量时，介质必须是可以导电的电介质，电导率应≥5us/cm。

9、在自动控制系统中，由于种种干扰作用，使被控变量偏离了设定值，即产生偏差。

10、单回路控制时，其积分作用越强，积分时间越小，微分时间越长，微分作用越强。

11、调节器的比例放大系数越小，比例作用越弱，余差越大。

12、时间常数是当输入阶跃变化时，仪表的输出值到达其稳定值的%所需的时间。

13、当需要测量腐蚀、导电或带固体微粒的流量时，可选用电磁流量计。

当需要测量高粘度流体流量时，可选用椭圆齿轮。

当需要测量大管道内的流体流量时，可选用笛型均速管流量计。

14、安全栅起到隔离主要是通过限压和限流来实现的。

15、JX-300X DCS系统由哪三层通讯网络组成：信息管理网、过程控制网、SBUS总线。

16、DCS是当前自控的首选设备，它集计算机技术、冗余和自诊断技术、网络通讯技术、_自动化技术__于一身。

17、操作站的操作权限分为4个等级观察员、操作员、工程师、特权。

18、调节规律是调节器的输入偏差与输出之间成比例的规律，输入偏差⊿x 是指给定值与测量值之间的偏差。

19、在接地电阻中，一般小型用电厂要求小于 4 欧，而一般的大型的用电场合要求小于 1 欧。

20、调节阀前后压差较小，要求泄露量小，一般可选用单座阀。

《化工仪表与自动化》课程测试试题一一、????填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。

2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。

3、目前求取过程数学模型的方法有两种。

其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。

4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。

5、?选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。

6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。

7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。

8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。

9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。

二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。

答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。

如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。

?2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。

2014年云南省化工仪表自动化技能竞赛试题参赛注意事项（1）2014 年 4 月 19 日 8 : 30 竞赛正式开始。

参赛队在【化工仪表自动化】题目中任选一题。

（2）参赛队认真填写《选题登记表》内容，填写好后于4月4日之前发至化工仪表组委会邮箱。

（3）参赛者必须是有正式学籍的全日制在校专科学生，4月19日比赛时，应出示能够证明参赛者学生身份的学生证、身份证（二者缺一不可）随时备查。

（4）每队严格限制 3 人，开赛后不得中途更换队员。

（5）4月19日正式比赛时，将按抽签顺序封闭进行，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迥避，对违纪参赛队取消参赛资格。

（6）参赛队员进入竞赛场地后必须上交设计报告（一式六份），制作实物、工具、软件由参赛队员携带入场。

（7）比赛的公用物资清单是指本次化工仪表自动化所有参赛队员可共用的物资。

其中比赛公用工具必须到仓库办理借用手续，耗材自备。

集水井排水系统（B题）一、任务设计制作一套集水井排水系统，通过控制水泵排水，如下图所示：二、要求1、基本要求（1）、使用组态软件实现对整个系统的组态,至少完成仿真运行，显示相应数据。

（2）、完成设计报告，并装订成册。

包含其自控原理图、电气一次原理图、电气二次原理图及相应的说明文档。

（3）、参赛队员必须在正式比赛时，进行管道的现场安装，包括接线、管道连接等。

（4）、PLC或者单片机等控制器程序的编制。

2、发挥部分（1）、组态部分实现数据报表、语音报警、录波、SOE功能。

（2）、设计报告具有工程造价、设计标准依据等。

（3）、PLC控制程序或单片机程序具备两泵之间的主备轮换功能，例如在第一次起动时为１＃泵为主用，２＃泵为备用，在第二次起动时为１＃泵为备用，２＃泵为主用，在第三次起动时......（4）、主备轮换具有时间轮换或者次数轮换功能。

三、说明（1）、本次比赛的仪器仪式表建议采用云南通海瑞洲电气有限公司提供的REZS-CGQ 系列产品。

可编辑修改精选全文完整版1.按误差数值表示的方法，误差可以分为（A、B、C）A.绝对误差B.相对误差C.引用误差D.系统误差2.用一只标准压力表来标定A、B两块压力表，标准压力表的读数为1MPa，A、B两块压力表的读数为1.01MPa、0.98MPa，求这两块就地压力表的修正值分别为（A、D ）A.－0.1B.0.1C.－0.2D.0.23.1.5级仪表的精度可写为（A、C、D ）A.1.5级B.＋1.5级C.1.5D. 1.54.仪表的精度级别是指仪表的（E ）A.误差B.基本误差C.最大误差D.允许误差E.基本误差和最大允许值5.评定仪表品质的几个主要质量指标（A、B、C、D）A.精度B.非线性误差C.变差D.灵敏度和灵敏限E.动态误差6.我们无法控制的误差是（C）A.疏忽误差B.缓变误差C.随机误差D.系统误差7.伴热蒸气压一般不超过（ B ）MPa。

A.0.5 MPaB.1.0 MPaC.1.5 MPaD.2.0MPa8.抗干扰有许多方式，其中双绞线是（B ）方式。

A.物理隔离B.减小磁干扰C.屏蔽D.消磁9.差压测量管路冲洗时，应先打开（C ）。

A. 二次阀门B.排污阀门C.平衡阀门D.一次阀门10.测量范围在1000℃左右时，最适宜选用的温度计是（ B ）。

A.光学高温计B.铂铑10－铂热电偶C.镍铬－镍硅热电偶D.铂锗30－铂热电偶11.在蒸气流量阶跃增大扰动下，汽包水位（ A ）。

A.出现“虚假水位”B.立即上升C.立即下降D.不变12.精确度为1/20的游标卡尺，其主尺与副尺每格刻度相差（ C ）。

A.0.5mmB.0.1mmC.0.05mmD.0.01mm13.热电偶测量时，当导线断路时，温度指示在（ B ）A.0℃B.机械零点C.最大值D.原测量值不变14.热电偶输出电压与（ C ）有关。

A．热电偶两端温度B.热电偶热端温度C.热电偶两端温度和电极材料D.热电偶两端温度、电极材料及长度15.热电偶测温原理基于( C )。
