PE给水管连接方法大百科

PE材料由于其强度高、耐高温、抗腐蚀、无毒、耐磨等特点，被广泛应用于给排水制造领域。

今天为大家详细介绍一下pe管的连接方法，现在主要有按接口方法和加热方法可分为：1、电熔衔接：电熔承插衔接、电熔鞍形衔接2、热熔衔接：热熔承插衔接、热熔鞍形衔接、热熔对接衔接。

（1）热熔对接连接对于公称直径小于63mm或壁厚小于6mm的聚乙烯管材或管件、熔体流动速率相差较大的聚乙烯管材或管件，以及焊接端部标准尺寸比(SDR)或壁厚不同的聚乙烯管材或管件，不推荐使用热熔对接连接；熔体流动速率相差不大的聚乙烯管材或管件采用热熔对接时，应调整加热温度、焊接压力、熔接时间，并进行拉伸强度、静液压强度和爆破试验检验，符合要求，方可使用。

热熔对接机具一般包括：机架、液压系统、铣刀、加热板及计时装置。

热熔对接机具主要性能要求：①应能在环境温度-10～40℃范围内正常工作；②焊接机的设计应保证切换时间在规定范围内；③加热板盘面应均匀涂覆聚四氟乙烯(PTFE)等耐高温防粘层，最大粗糙度(Ra)为2.5μm；④管夹对中系统应保证管端头不圆度不超过管壁厚的5%或管端错边不超过管壁厚的10%；⑤机架轴向对中应在0.2mm范围内。

热熔对接连接温度通常在200～235℃之间，HDPE、MDPE管道典型推荐值为210±10℃。

（2）热熔承插连接公称直径不大于125mm的管道可采用热熔承插连接，其中公称直径小于63mm的管道可在复圆工具的辅助下采用手工热熔承插连接，公称直径不小于63mm的管道应采用机械热熔承插连接。

最近几年来，热熔承插连接在城镇供水聚乙烯管道连接中，使用越来越少，但在建筑给水聚乙烯管道连接中，使用较为普遍。

手工热熔承插焊机一般包括：加热板和与加热板紧密连接的环形加热器；机械热熔承插焊机一般包括：焊机机架、动力(液压)源、加热板及环形加热器。

热熔承插焊机主要性能要求有：①环形加热器表面应均匀涂覆聚四氟乙烯等耐高温防粘层，最大粗糙度(Ra)为2.5μm；②加热板与环形加热器应能够紧密结合，能有效传递热量；③机械热熔承插焊机还应能保证接头的直线度，以及连接前能使承插口复圆。

pe给水管热熔连接方法一、准备工作。

1.1材料准备。

咱要进行PE给水管的热熔连接，首先得把材料准备好。

这PE给水管得是质量合格的，可别弄些次品来。

管材的规格得符合咱工程的要求，就像穿衣服得合身一样。

还有啊，热熔设备得是好用的，要是这设备老出毛病，那就像瘸腿的马，跑不快也跑不远。

1.2清理工作。

这管材表面可不能有脏东西，什么灰尘啊、油污啊，都得清理干净。

就好比咱洗脸，得洗得干干净净才能出门见人。

管材接口处更是要重点清理，要是有杂质在那，就像饭里的沙子，咯得慌，会影响热熔连接的效果。

二、热熔操作。

2.1加热管材管件。

把热熔设备预热到合适的温度，这温度可是关键，高了低了都不行，就像炒菜放盐，多了少了都影响味道。

将管材和管件同时插入热熔设备的加热套和加热头中，这个过程得注意插入的深度，要按照规定来，不能随心所欲。

这就像火车在铁轨上跑，得按照轨道来，不然就得出轨。

2.2加热时间。

加热时间也很重要，不能太短也不能太长。

太短了，热熔不充分，就像没煮熟的米饭，吃起来夹生；太长了，管材管件可能就变形了，那就成了歪瓜裂枣，没法用了。

不同规格的管材管件加热时间不一样，得按照厂家的说明来操作。

2.3管材管件对接。

加热好了之后，要迅速地把管材和管件拿出来，然后进行对接。

这个动作要快，就像闪电一样。

对接的时候要保持管材和管件在同一条直线上，不能歪歪扭扭的，这就像盖房子，柱子得立得直直的，不然房子就不稳。

对接的时候要稍微施加一点压力，让它们充分融合，就像两个人拥抱，得紧紧地抱在一起才好。

三、连接后的检查。

3.1外观检查。

连接好之后，咱得先看看外观。

接口处得光滑平整，不能有裂缝、缺口之类的。

要是有这些问题，那就像漂亮的脸蛋上划了一道疤，不好看也不安全。

3.2强度测试。

外观没问题了，还得进行强度测试。

这就像运动员得进行体能测试一样。

可以进行打压测试，看看这连接好的管道能不能承受住规定的压力。

要是通不过测试，那就得返工，可不能将就，这就像治病，得把病根儿除掉，不能留隐患。

PE给水管道的连接方式(1)、热熔对接连接1）热熔对接连接的要求：1.需用专用的热熔对接机具。

2.应检查有无产品出厂合格证，并索要出厂检验报告；F一般适用于管径≥90 mm管；管壁厚度> 6mm。

3.适用于同种牌号、材质的管材与管材，管材与管件连接。

性能相似，不同牌号材质的连接需试验验证。

4.不使用明火。

5.在寒冷气候（-5度以下）和大风环境下进行连接操作时，应采取保护措施，或调整连接工艺。

2）、热熔对接连接的优点1.因不使用电熔管件，可以降低工程成本。

2.机具维修简单。

3.连接工艺操作简单易学。

3）热熔对接连接的具体步骤材料准备：用于焊制管件的管材的圆度应高于标准值，下料时要留出10至20mm的切削余量。

加紧：用于管道连接时应将两待焊管材置于平坦的地面夹紧管材根据所焊制的管件更换基本夹具，选择合适的卡瓦，切削前必须将所焊管段夹紧。

切削：切削所焊管段端面的杂质和氧化层，保证两对接端面平整、光洁。

对中：两对焊管段的错边应越小越好，如果错边大，会导致应力集中，错边不应超过壁厚的10%。

加热：保证有足够的熔融料，以备熔融对接时分子相互扩散。

切换：从加热结束到熔融对接开始这段时间为切换周期，为保证熔融对接质量，切换周期越短越好。

熔融对接：是焊接的关键，熔融对接过程应始终处于熔融压力之下进行。

冷却：由于塑料材料导热性差，冷却速度相应缓慢。

焊缝材料的收缩、结构的形成过程在长时间内以缓慢的速度进行。

因此，焊缝的冷却必须在一定的压力下进行。

将与管材规格一致的卡瓦装入机架。

准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；设定加热板温度200到230℃。

接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10%，应进行局部切除后方可使用。

用软纸或布蘸酒精清除两管端的油污或异物。

将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当，管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好。

PE管的四种连接⽅法分别适⽤于连接哪些管道
热熔对接⽅式连接⼀般是⼤⼝径HDPE压⼒管道系统主要采⽤的连接⽅式，热熔承插连接主要是
⼩⼝径HDPE管选⽤的连接⽅式，当HDPE管道与⾦属管道等其他管道连接时，必须采⽤法兰连
接，⼩⼝径管道可以⽤钢塑过度连接。

1、热熔对接：
热熔对接是采⽤热熔对焊机来加热管端（热熔对接温度为210±10℃），待管端融化后，迅速将
其贴合，保持⼀定的压⼒，经冷却达到熔接⽬的。

尺⼨⼤于90mm的HDPE管道均可以采⽤热熔对接⽅式连接。

热熔连接
2、鞍型对接连接：
HDPE管道在应⽤过程中，经常会遇到根据实际需要，进⾏主管分接的问题。

鞍型三通可采⽤鞍
型三通可以采⽤鞍型对接⽅式连接，即采⽤鞍型对接焊机，直接在主管上连接⼀个鞍型三通，
然后采⽤配备的切⼑切割主管，这样就完成了主管的分裂，施⼯⾮常快速。

鞍型对接连接
3、钢塑法兰连接：
它与钢管以及阀门连接的时候宜采⽤法兰连接。

钢管端与⾦属法兰连接应符合相应钢管焊接的
规定。

钢塑法兰连接
4、电熔连接：
电熔连接是先将电熔管件套在管材上，然后⽤专⽤焊机按规定的参数（时间、电压等）给电熔
管件通电，使内嵌电热丝的电熔管件的内表⾯及管⼦插⼊端的外表⾯融化，冷却后管材和管件
即融合在⼀起。

其特点是连接⽅便迅速、接头质量好、外界因素⼲扰⼩、但电熔管件的价格是
普通管件的⼏倍甚⾄⼏⼗倍、（⼝径越⼩，相差越⼤）。

电熔连接。

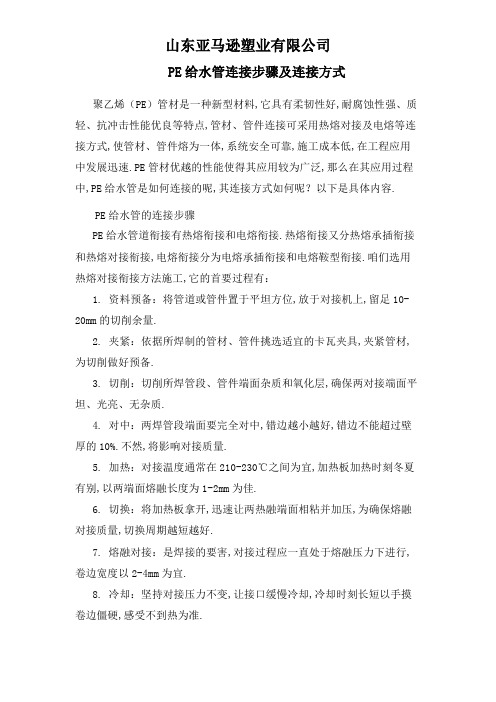

PE给水管连接步骤及连接方式聚乙烯（PE）管材是一种新型材料,它具有柔韧性好,耐腐蚀性强、质轻、抗冲击性能优良等特点,管材、管件连接可采用热熔对接及电熔等连接方式,使管材、管件熔为一体,系统安全可靠,施工成本低,在工程应用中发展迅速.PE管材优越的性能使得其应用较为广泛,那么在其应用过程中,PE给水管是如何连接的呢,其连接方式如何呢？以下是具体内容.PE给水管的连接步骤PE给水管道衔接有热熔衔接和电熔衔接.热熔衔接又分热熔承插衔接和热熔对接衔接,电熔衔接分为电熔承插衔接和电熔鞍型衔接.咱们选用热熔对接衔接方法施工,它的首要过程有：1. 资料预备：将管道或管件置于平坦方位,放于对接机上,留足10-20mm的切削余量.2. 夹紧：依据所焊制的管材、管件挑选适宜的卡瓦夹具,夹紧管材,为切削做好预备.3. 切削：切削所焊管段、管件端面杂质和氧化层,确保两对接端面平坦、光亮、无杂质.4. 对中：两焊管段端面要完全对中,错边越小越好,错边不能超过壁厚的10%.不然,将影响对接质量.5. 加热：对接温度通常在210-230℃之间为宜,加热板加热时刻冬夏有别,以两端面熔融长度为1-2mm为佳.6. 切换：将加热板拿开,迅速让两热融端面相粘并加压,为确保熔融对接质量,切换周期越短越好.7. 熔融对接：是焊接的要害,对接过程应一直处于熔融压力下进行,卷边宽度以2-4mm为宜.8. 冷却：坚持对接压力不变,让接口缓慢冷却,冷却时刻长短以手摸卷边僵硬,感受不到热为准.9. 对接完结：冷却好后松开卡瓦,移开对接机,重新预备下一接口衔接.PE给水管的连接方式1、管道连接前,应对管材和管件及附属设备按设计要求进行核对,并应在施工现场进行外观检查,符合要求方可使用.主要检查项目包括耐压等级、外表面质量、配合质量、材质的一致性等.2、应根据不同的接口形式采用相应的专用加热工具,不得使用明火加热管材和管件.3、采用熔接方式相连的管道,宜使用同种牌号材质的管材和管件,对于性能相似的必须先经过试验,合格后方可进行.4、管材和管件应在施工现场放置一定的时间后再连接,以使管材和管件温度一致5、在寒冷气候（--5度以下）和大风环境条件下进行连接时,应采取保护措施或调整连接工艺.6、管道连接时管端应洁净,每次收工时管口应临时封堵,防止杂物进入管内.7、管道连接后应进行外观检查,不合格者马上返工.以上内容希望能对您有所帮助。

pe管材连接方法
PE管材连接方法有很多种，以下是常见的几种方法：
1. 热熔连接法：热熔连接是一种常用的PE管材连接方法。

通过将管材加热至熔点，再将两根管材插入专用的连接器中，使熔化的PE管材相互融合，形成稳定的连接。

该方法具有连接牢固、无泄漏、耐腐蚀等优点，适用于输送水、气、油等介质。

2. 机械连接法：机械连接是一种非常常用的PE管材连接方法，既简单又方便。

通过将两根PE管材插入到机械连接器中，利用螺栓和夹具将两条管道连接在一起。

这种方法适用于连接大口径管道，但是需要保证连接器的可靠性和密封性。

3. 热缩连接法：这种方法是先将特制的热缩套管套在PE管材两端，再使用特制的热风枪将套管加热至适当温度，使其收缩紧贴在PE管材上，从而形成连接。

这种方法不但连接牢固、密封性好，而且还能抵抗较高的压力和温度。

4. 拉伸连接法：拉伸连接法是实现两根PE管材连接的最基本方法之一。

通过将两根管子的管口对齐、拉直、拉长，使之相交重合，再用水泵或其它方法将两根管材填充液体，使其形成气密接触，从而达到紧密连接的目的。

以上是几种PE管材连接方法的具体介绍，根据不同的场合和要求，可以选用不同的方法进行连接，以确保连接的牢固性和安全性。

PE给水管如何连接？PE给水管连接方法介绍
注:本文经过精心编辑，部分内容来源网络，如有疑议，请联系我们处理。

PE（聚乙烯）材料由于其强度高、耐腐蚀、无毒等特点，被广泛应用于给水管制造领域。

所以PE给水管被迅速的利用起来，使用管道必定会连接，因为管材都是一截一截的，要长只能连接起来，PE给水管如何连接呢？下面小编就来为大家介绍一些PE给水管连接方法，供大家参考。

PE给水管如何连接？
聚乙烯管材与管材、管材与PE管、管材与配件，以及聚乙烯管与金属管之间的连接方式很多，不同的连接方式都有自身的优点和局限性，用户可根据管道直径、工作压力、使用场所等环境，选择合适的连接方式。

城镇供水聚乙烯管道最常用的连接方式有：热熔连接、电熔连接、承插式柔性连接、法兰连接、钢塑过渡接头连接等。

PE给水管连接方法之热熔连接。

宏通管业今天讲下另外三种连接方法。

1、承插式柔性连接
聚乙烯管道承插式柔性连接是参照铸铁管和聚氯乙烯管(PVC U)的承插式柔性连接原理开发的一种新型连接方式，它是在聚乙烯管材一端焊接一个经过加固的聚乙烯承口。

承插式柔性连接是将聚乙烯管材一端直接插入管材或管件的特制的承口中，通过承口内的锁紧环压紧抗拉拔、橡胶密封圈压紧密封，达到连接管材和管件的目的。

2、法兰连接
法兰连接主要用于聚乙烯管道与金属管道或阀门、流量计、压力表等附属设备的连接。

法兰连接主要由聚乙烯法兰连接件、钢制或铝制背压活套法兰、钢制或铝制法兰片、垫片或密封圈、螺栓、螺母等组成。

法兰连接是通过紧固螺栓、螺母，使法兰连接件与法兰片紧密接触，达到连接目的。

3、钢塑过渡接头连接
钢塑过渡接头连接是采用通过冷压或其它方式预制的钢塑过渡接头来连接聚乙烯管道和金属管道。

钢塑过渡接头内有抗拉拔的锁紧环和密封圈，通常要求其有良好的密封性能和抗拉拔、耐压性能要大于系统中聚乙烯管道。

优点：(1) 低温性能好(2) 抗机械震动(3) 韧性好，可盘绕缺点：(1) 熔点为100至130摄氏度，不宜用于热水管道，宜用于工作温度不大于40℃。

(2) 易应力开裂，不易染色适用范围:适宜作为冷水管道，广泛用作饮水管和雨水管连接方式:1. 热熔连接由相同热塑性塑料制作的管材与管件互相连接时，采用专用热熔机具将连接部位表面加热，连接接触面处的本体材料互相熔合，冷却后连接成为一个整体。

热熔连接有对接式热熔连接、承插式热熔连接和电熔连接。

2. 电熔连接由相同的热塑性塑料管道连接时，插入特制的电熔管件，由电熔连接机具对电熔管件通电，依靠电熔管件内部预先埋设的电阻丝产生所需要的热量进行熔接，冷却后管道与电熔管件连接成为一个整体。

硬质聚氯乙烯管是指未加或加少量增塑剂的聚氯乙烯管，通常分为I，II，III型。

I型为普通硬质聚氯乙烯，II型为添加改性剂的UPVC，III型为具有良好的耐热性能的氯化PVC管材。

优点：(1) 不溶于石油，矿物油等非极性溶剂，能耐一般的酸，碱侵蚀。

(2) 有良好的自熄性能(3) 符合饮用水卫生指标，已可达到自来水生饮的严格要求。

(4) 一般售价比镀锌管便宜30%，比球墨铸铁管材便宜40%，再加上产品重量轻，施工容易，工程总造价至少有20%以上的优势。

(5) 技术标准最完整，有管材的国家标准，也有管件的国家标准，安装技术规范最完善，施工验收规范最齐全。

(6) 产品规格最多，管材直径从DN20至DN750，全塑管件直径从DN20至DN200，直径DN200以上的管材也有金属管件，塑钢管件可供连接。

(7) 内径光滑，降低输水能耗缺点：(1) 不宜用于热水管道，可作生活用水供水管，但不宜作为直接饮用水供水管(2) 受冲击时易脆裂(3) 某些低质假冒的UPVC管，在生产中加入了增塑剂，其可以造成介质污染，且大大缩短了UPVC 管的老化期连接方式:(1) 粘接连接(刚性连接)(2) 弹性密封圈连接(柔性连接)(3) 法兰连接(4) 螺纹连接在DN20至DN160直径的管道与管件，管道与管道连接可同时采用两种连接方式，但在实际施工中，我们认为：在直径DN63以上的埋地管道施工中不宜采用粘接连接，理由：(a) 在埋地管中使用柔性连接，可更有效的抵抗地形的沉降，外冲击等。

pe给水管连接方式聚乙烯PE管作为一项新型的管材，因它具有柔韧性好、耐腐蚀性强、质轻、抗冲击性能优良等特点，管网系统安全可靠，施工成本低，使得在工程应用中得以迅速发展。

虽然施工单位在实际施工中不断总结和提高，施工技术已经逐步完善。

但是由于PE管在供水行业使用的年数不多，施工方面因选材不当、对材料的特性掌握不够和施工工艺缺陷等原因，造成质量问题现象仍然普遍。

加强对材料性能的了解，进一步探究其施工技术显得尤为重要。

1 材料的进场和检验1.1 PE管运输及贮存堆料场地应平整,管材、和管件到货后，小心搬运至空场地，整齐摆放,堆放不超过三层（不超过1.2米）,不得剧烈碰撞，避免接触尖锐物件。

若PE管被刮伤,刮伤深度超过1cm,则将其切除。

管材堆放好后，面上盖一层油毛毡，避免日晒雨淋。

PE管受温度影响较大，值班人员经常检查，发现未防护好的及时处理。

1.2给水管质量检验为保证工程质量, 每批材料进场前都要填报进场申报表,根据规范（GB50242–____）对进场材料的品种、规格、外观等进行验收, 包装应完好,表面无划痕及外力冲击破损, 整根管的外观应光滑,无色泽不均现象, 检查管道的壁厚和圆度。

查验生产厂商出具的产品合格证、质量验收报告及政府主管部门颁发的使用许可证等质量证明文件, 符合要求后予以签认。

材料进场后, 按规定的批量及频率对进场的材料和配件进行见证抽样、送检, 在未获得检验合格的证明文件之前, 不应准许承包商开始启用。

在见证抽样的时候, 尤其要注意生产批号, 由于生产过程的某些不可预见因素, 同一生产厂家、同一原料、同一配方和工艺, 不同生产批次的产品质量会有差异 2 管沟的开挖管沟的开挖必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度进行施工，而且在没有征得相关部门同意的情况下不得擅自进行改动。

2.1 沟槽开挖宽度PE管道的柔性好、重量轻，所以可以在地面上预制较长管线，当地形条件允许时，管线的地面焊接可使管沟的开挖宽度减小。
