化学沉锡工艺流程 ppt课件

终点：红色—橙黄色
计算
硫酸含量（％）＝V×0.1×2.67 硫酸补充量(ml)＝(建浴浓度-分析值)×槽容积×10
控制 范围
2-4％
2020/11/29
10
内容 微蚀液分析方法
目的 双氧水含量分析
药品 0.1N高锰酸钾
50％（V/V）硫酸
器具 50ml量筒 10ml刻度吸管 250ml锥形瓶 50ml滴定管
终点：无色—淡红色 计算：酸强度N＝ NaOH浓度系数X NaOH滴定量 X0.1欲增加处理液1％浓度须加入1％体积比的原液
0.4-0.7N
2020/11/29
7
微蚀剂—双氧水体系
一、系统简介
双氧水-硫酸体系是一种咬蚀速度比较稳定的微蚀剂，对铜的 表面进行轻微的蚀刻，能确保完全清除铜箔表面的氧化物。
预浸槽液温度维持至少22℃ ，且不断搅拌循环。
二、槽液控制
化验分析酸当量偏低，可直接加入PSH-2200P，每月更换一次槽
液，依酸度含量补加。
2020/11/29
12
三、产品性状
外观：无色透明液体 包装：25KG/TK 四、注意事项 使用时请佩戴手套、安全眼镜，万一药液沾到眼睛时，请用清 水冲洗15分钟以上，并至眼科诊所诊治。
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4Leabharlann 酸性清洁剂 PSH-1640
一、系统简介
PSH-1640 清洁剂用于去除铜面之轻度油脂及氧化物，使铜面
分析方法
1.取1ml槽液加入250ml锥形瓶中，加纯水约30ml； 2.加PH＝10缓冲液20ml； 3.加PAN指示剂5-6滴； 4.用0.05M EDTA滴定至终点，消耗体积为V ml。
终点：蓝色—黄绿色
计算 Cu2+（g/L）＝3.177×V（ml）
控制范围 Cu2+<20g/L
2020/11/29
清洁及增加润湿性。其优点为水洗性良好，不攻击电路板的防焊 油墨及影像干膜。
二、使用方法
1.建浴标准：
PSH-1640：100 ml/L
2.操作条件：
温 度： 45℃ （40-50℃ ）
时 间： 3分钟（2-4分钟）
槽材质： 使用PVC或P.P材质
加热器： 石英加热器
过 滤： 10-20 μm PP滤心，3-4 turn-over/hr
常温 25-30℃
常温 22-32℃
各0.5-1 1-2
各0.5-1 1-2
预浸 PSH-2200 50%V/V
22-32℃
1-2
60±10℃(硬板) 化学锡 PSH-2200 100%V/V
40±10℃(软板)
10-25
DI热水洗
40-55℃
0.5-1
烘干
2020/11/29
标准
标准
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
8
1）补充量： 每处理10 ㎡板添加微蚀剂1L 2）换槽标准： Cu2+<20g/L 三、包装
PSH-1630 25L/桶 四、注意事项
使用时请佩带安全眼镜，防护手套及安全衣。
内容 微蚀液化学分析方法
目的 铜含量分析
药品 器具
0.05M EDTA PAN指示剂 PH=10缓冲液 50ml量筒 1ml移液管 250ml锥形瓶 50ml滴定管
9
内容 微蚀液分析方法
目的 硫酸含量分析
药品 甲基橙(M.O)指示剂(0.1%) 0.1N NaOH
器具 1ml球型吸管 250ml锥形瓶 250ml滴定管
分析 方法
1.正确吸取样品1ml于250ml锥形瓶； 2.加纯水100ml及甲基橙(M.O)指示剂3-5滴； 4.使用0.1N NaOH滴定至终点，滴定量＝V ml。
二、使用方法
1.浴组成：
30％的微蚀剂（PSH-1630）
2.建浴程序（100L建浴时）：
1.将50L纯水放槽中
2.PSH-1630微蚀剂30L
3.加纯水至100L搅拌均匀
3.操作条件：
温 度： 25-30℃
浸渍时间： 30-90S
抽 风： 需要
搅 拌： 机械或Air
材 质： PP.PE.PVC
2020/411./2浴9 管理：

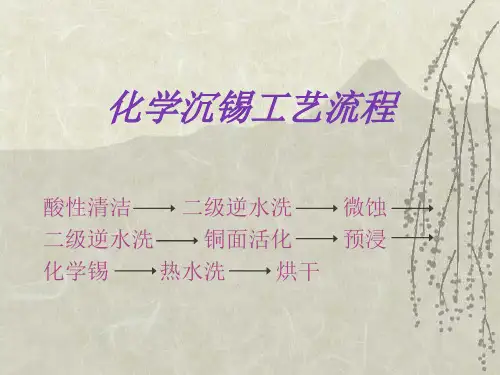

化学沉锡工艺流程
酸性清洁 二级逆水洗 微蚀 二级逆水洗 铜面活化 预浸 化学锡 热水洗 烘干
2020/11/29
1
建 浴标准
流程
建浴标准
温度
时间(min)
酸性清洁 PSH-1640 10%V/V
40-50℃
2-4
双水洗 微蚀 PSH-1630 30%V/V DI双水洗 铜面活化 PSH-2200P 15%V/V
比重： 1.18g/ml（25℃）
P H：〈1
包装： 25L/TK
五、注意事项
1.酸性清洁剂PSH-1640是酸性腐蚀性液体，请避免身体直接接触， 请小心使用。
2.使用时请佩戴手套、安全眼镜，万一药液沾到眼睛时，请用清 水冲洗15分钟以上，并至眼科诊所诊治。
3.产品储存请放置阴凉处，并防止日晒，以防止产品变质。
1.正确吸取样品5ml于250ml锥形瓶；
2.加50ml DI水；
分析 方法
3.加50％硫酸5ml；
4.使用0.1N高锰酸钾滴定至终点，滴定量＝V ml。
终点：无色—红紫色，红紫色30秒以上不消失
计算
双氧水含量（％）＝V×2.77 双氧水补充量(ml)＝(建浴浓度-分析值)×槽容积×10
控制 范围
2-4％
2020/11/29
11
铜面活化剂 PSH-2200P
一、使用方法
1.建浴标准：
PSH-2200P：150 ml/L
2.操作条件：
类别
范围
最佳
温度
22-32℃
26℃
酸当量
0.1-0.2N
0.15N
时间
1-2min
1min
槽材质
PVC或P.P材质
过滤
10-20 μm PP滤心，连续过滤
搅拌
过滤循环
3.槽液维护：
搅 拌： 过滤循环
水 洗： 2 段水洗
3.槽液维护：
2020/11/29
5
1）固定添加：
处理1 ㎡需添加PSH-1640 约20ml
2）分析校正：
依照“酸性清洁剂 分析方法”分析校正
3）换槽标准：
2 turn-over 换槽，或每15天更换一次槽液
三、槽液控制： （略）
四、产品性状
外观： 无色透明液体
2020/11/29
6
内容 酸性清洁剂PSH-1640分析方法
目的 酸强度分析
药品 甲基橙指示剂
1N NaOH
器具
分析 方法
计算 控制 范围
50ml量筒 10ml移液管 250ml锥形瓶 50ml滴定管 1.取10ml样品，用50ml去离子水稀释； 2.加3-5滴甲基橙指示剂 ； 3.用1N NaOH滴定。
