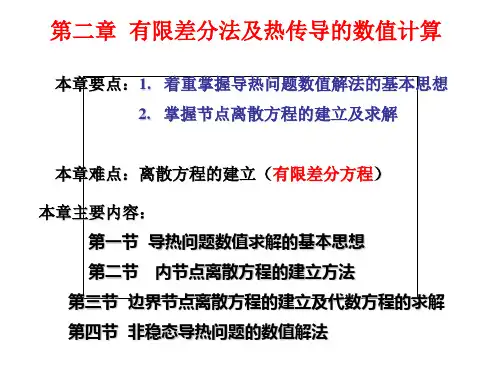

2有限差分法及热传导数值计算

热传导方程的求解热传导方程是描述物体内部温度分布随时间变化的数学模型。

求解热传导方程有多种方法，下面将介绍两种常用的求解方法。

一、分离变量法分离变量法是一种常见且简单的求解热传导方程的方法。

它基于热传导方程的偏微分方程特性，将变量分离并进行独立的求解。

1. 问题设定假设需要求解的热传导问题为一维情况，物体的长度为L，初始时刻温度分布为u(x,0)=f(x)，物体两端保持恒温边界条件u(0,t) = A，u(L,t) = B。

2. 分离变量假设u(x,t)可表示为u(x,t) = X(x)T(t)，将u(x,t)代入热传导方程中，可得到两个方程：X''(x)/X(x) = T'(t)/αT(t)，其中α为热扩散系数。

由于左侧只依赖于x，右侧只依赖于t，所以二者必须等于一个常数λ。

3. 求解分离后的方程将上述得到的分离变量方程代入边界条件，可得到两个常微分方程，分别是X''(x)/X(x) = λ 和T'(t)/αT(t) = -λ。

这两个常微分方程可以求解得到X(x)和T(t)。

4. 求解系数通过使用初始条件u(x, 0) = f(x)，可以求解出常数λ的值，进而求解出X(x)和T(t)。

5. 求解问题最终将X(x)和T(t)重新结合，即可得到热传导问题的解u(x, t)。

二、有限差分法有限差分法是一种数值求解热传导方程的常用方法，它通过将连续的空间和时间离散化，将偏微分方程转化为差分方程进行求解。

1. 空间和时间离散化将物体的空间进行网格划分，时间进行离散化，并在网格节点上计算温度的近似值。

2. 差分方程将热传导方程中的偏导数进行近似，得到差分方程。

例如，可以使用中心差分法来近似偏导数。

3. 迭代求解根据差分方程，通过迭代计算每个网格节点的温度值，直到达到收敛条件。

4. 求解问题最终，根据求解的温度值，在空间和时间通过插值或者线性拟合等方法得到热传导问题的解。

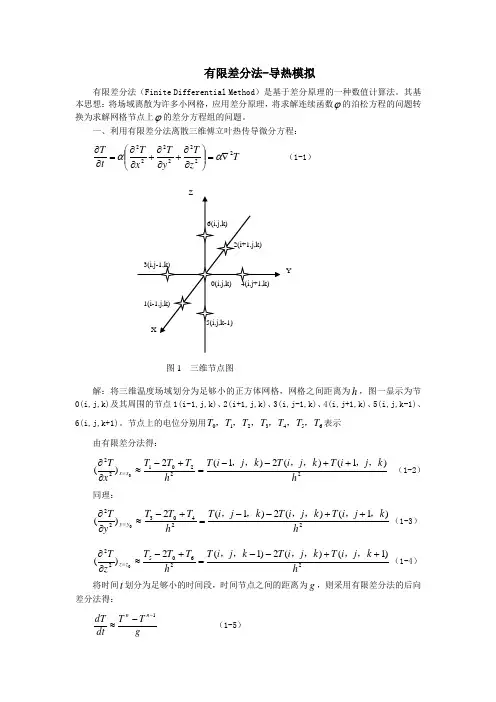

有限差分法-导热模拟有限差分法（Finite Differential Method ）是基于差分原理的一种数值计算法。

其基本思想：将场域离散为许多小网格，应用差分原理，将求解连续函数ϕ的泊松方程的问题转换为求解网格节点上ϕ的差分方程组的问题。

一、利用有限差分法离散三维傅立叶热传导微分方程：T z T y T xT t T 2222222∇=⎪⎪⎭⎫ ⎝⎛∂∂+∂∂+∂∂=∂∂αα （1-1）解：将三维温度场域划分为足够小的正方体网格，网格之间距离为h ，图一显示为节0(i,j,k)及其周围的节点1(i-1,j,k)、2(i+1,j,k)、3(i,j-1,k)、4(i,j+1,k)、5(i,j,k-1)、6(i,j,k+1)。

节点上的电位分别用6543210T T T T T T T ，，，，，，表示由有限差分法得：2220122)1()(2)1(2)(0hk j i T k j i T k j i T h T T T x T x x ，，，，，，++--=+-≈∂∂= （1-2） 同理：2240322)1()(2)1(2)(0hk j i T k j i T k j i T h T T T y T y y ，，，，，，++--=+-≈∂∂=（1-3） 2260522)1()(2)1(2)(0hk j i T k j i T k j i T h T T T z T z z ++--=+-≈∂∂=，，，，，，（1-4） 将时间t 划分为足够小的时间段，时间节点之间的距离为g ，则采用有限差分法的后向差分法得：g T T dt dT n n 1--≈ （1-5） Z YX 1(i-1,j,k)0(i,j,k)2(i+1,j,k)3(i,j-1,k)4(i,j+1,k) 5(i,j,k-1) 6(i,j,k)图1 三维节点图将式（1-2）、（1-3）、（1-4）、（1-5）代入式（1-1）得：()2121)()1()1()1()1()1()1()(61)](6)1()1()1()1()1()1([)()(h gr k j i T k j i rT k j i rT k j i rT k j i rT k j i rT k j i rT k j i T r k j i T k j i T k j i T k j i T k j i T k j i T k j i T hg k j i T k j i T n n n n n n n n n n n n n n n n n αα==+---+---+---+⇒-++-+++-+++-=---其中：，，，，，，，，，，，，，，，，传导差分公式上式整理可推出三维热，，，，，，，，，，，，，，，，，，求解完毕。

有限差分法及热传导数值计算有限差分法（finite difference method）是一种常用的数值计算方法，可以用于求解热传导问题。

它基于热传导方程，通过将连续的热传导问题离散化成离散网格上的代数方程组，然后利用数值迭代方法求解方程组，得到热传导问题的数值解。

热传导方程描述了热量在物体内部传导的过程，它可以写成以下形式：∂T/∂t=α∇²T其中，T是温度场的分布，α是热扩散系数，∇²是拉普拉斯算子。

为了使用有限差分法求解热传导问题，我们需要将时间和空间进行离散化。

时间上，我们将连续的时间区间[0,T]分成N个子区间，每个子区间的长度为Δt，表示为t_i=iΔt，其中i=0,1,2,...,N。

空间上，我们将研究区域Ω划分为M个离散节点，每个节点的坐标为x_j，表示为x_j=jΔx，其中j=0,1,2,...,M。

在离散化后，我们可以用差分近似的方式来近似热传导方程。

对于时间上的导数，我们可以使用前向差分，即∂T(x_j,t_i)/∂t≈(T(x_j,t_{i+1})-T(x_j,t_i))/Δt对于空间上的二阶导数，我们可以使用中心差分，即∇²T(x_j,t_i)≈(T(x_{j-1},t_i)-2T(x_j,t_i)+T(x_{j+1},t_i))/Δx²将上述差分近似带入热传导方程中，我们可以得到如下的差分方程：(T(x_j,t_{i+1})-T(x_j,t_i))/Δt=α*(T(x_{j-1},t_i)-2T(x_j,t_i)+T(x_{j+1},t_i))/Δx²重新整理得到：T(x_j,t_{i+1})=T(x_j,t_i)+α*Δt*(T(x_{j-1},t_i)-2T(x_j,t_i)+T(x_{j+1},t_i))/Δx²这个差分方程可以用于迭代求解热传导问题。

我们可以根据初始条件和边界条件，从t=0的初始时刻开始，按照时间步长Δt进行迭代计算。

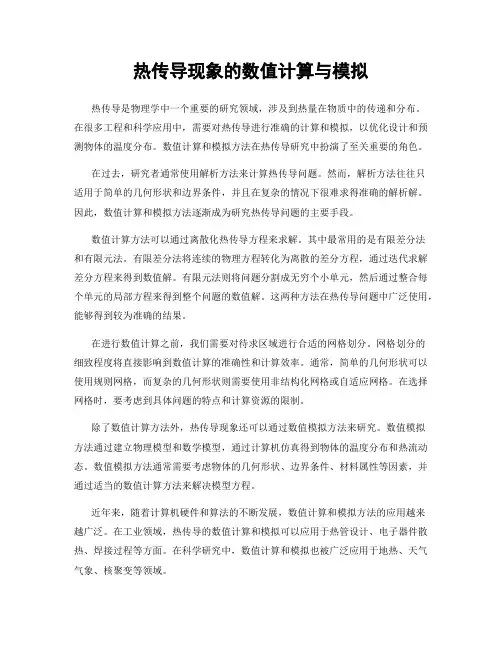

热传导现象的数值计算与模拟热传导是物理学中一个重要的研究领域，涉及到热量在物质中的传递和分布。

在很多工程和科学应用中，需要对热传导进行准确的计算和模拟，以优化设计和预测物体的温度分布。

数值计算和模拟方法在热传导研究中扮演了至关重要的角色。

在过去，研究者通常使用解析方法来计算热传导问题。

然而，解析方法往往只适用于简单的几何形状和边界条件，并且在复杂的情况下很难求得准确的解析解。

因此，数值计算和模拟方法逐渐成为研究热传导问题的主要手段。

数值计算方法可以通过离散化热传导方程来求解。

其中最常用的是有限差分法和有限元法。

有限差分法将连续的物理方程转化为离散的差分方程，通过迭代求解差分方程来得到数值解。

有限元法则将问题分割成无穷个小单元，然后通过整合每个单元的局部方程来得到整个问题的数值解。

这两种方法在热传导问题中广泛使用，能够得到较为准确的结果。

在进行数值计算之前，我们需要对待求区域进行合适的网格划分。

网格划分的细致程度将直接影响到数值计算的准确性和计算效率。

通常，简单的几何形状可以使用规则网格，而复杂的几何形状则需要使用非结构化网格或自适应网格。

在选择网格时，要考虑到具体问题的特点和计算资源的限制。

除了数值计算方法外，热传导现象还可以通过数值模拟方法来研究。

数值模拟方法通过建立物理模型和数学模型，通过计算机仿真得到物体的温度分布和热流动态。

数值模拟方法通常需要考虑物体的几何形状、边界条件、材料属性等因素，并通过适当的数值计算方法来解决模型方程。

近年来，随着计算机硬件和算法的不断发展，数值计算和模拟方法的应用越来越广泛。

在工业领域，热传导的数值计算和模拟可以应用于热管设计、电子器件散热、焊接过程等方面。

在科学研究中，数值计算和模拟也被广泛应用于地热、天气气象、核聚变等领域。

然而，数值计算和模拟方法也存在一定的局限性。

首先，数值计算方法需要进行离散化，可能会引入一定的误差。

虽然可以通过减小网格尺寸和增加计算精度来减小误差，但也会增加计算的复杂性和耗时。

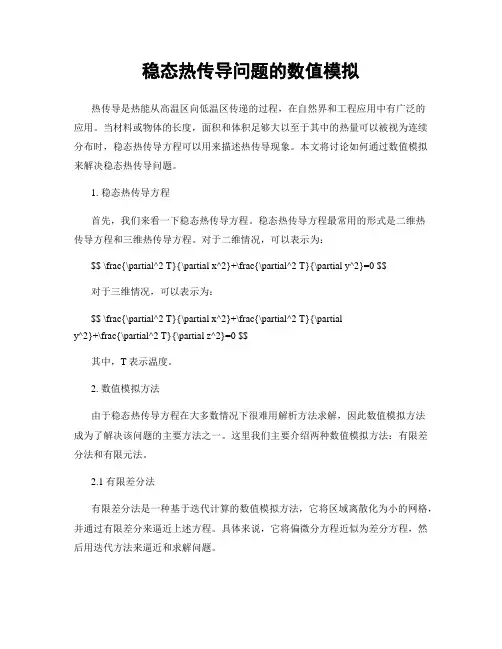

稳态热传导问题的数值模拟热传导是热能从高温区向低温区传递的过程，在自然界和工程应用中有广泛的应用。

当材料或物体的长度，面积和体积足够大以至于其中的热量可以被视为连续分布时，稳态热传导方程可以用来描述热传导现象。

本文将讨论如何通过数值模拟来解决稳态热传导问题。

1. 稳态热传导方程首先，我们来看一下稳态热传导方程。

稳态热传导方程最常用的形式是二维热传导方程和三维热传导方程。

对于二维情况，可以表示为：$$ \frac{\partial^2 T}{\partial x^2}+\frac{\partial^2 T}{\partial y^2}=0 $$对于三维情况，可以表示为：$$ \frac{\partial^2 T}{\partial x^2}+\frac{\partial^2 T}{\partialy^2}+\frac{\partial^2 T}{\partial z^2}=0 $$其中，T表示温度。

2. 数值模拟方法由于稳态热传导方程在大多数情况下很难用解析方法求解，因此数值模拟方法成为了解决该问题的主要方法之一。

这里我们主要介绍两种数值模拟方法：有限差分法和有限元法。

2.1 有限差分法有限差分法是一种基于迭代计算的数值模拟方法，它将区域离散化为小的网格，并通过有限差分来逼近上述方程。

具体来说，它将偏微分方程近似为差分方程，然后用迭代方法来逼近和求解问题。

在应用有限差分法时，需要将连续的区域离散化为小的网格。

然后，用相邻两个网格点的温度差来逼近该点处的温度。

具体来说，对于二维情况，可以用以下公式来表示：$$ \frac{T(i+1,j)+T(i-1,j)+T(i,j+1)+T(i,j-1)-4T(i,j)}{h^2}=0 $$其中，h表示网格尺寸，i和j分别表示网格的横向和纵向坐标。

通过递归求解该方程，可以得到整个区域内的温度分布。

2.2 有限元法有限元法是一种更通用的数值模拟方法，可以用于解决各种类型的偏微分方程。

偏微分方程的数值求解方法偏微分方程是描述自然现象的重要工具，例如描述热传导、电磁波传播、流体运动等。

然而大多数情况下，这些方程很难通过解析方式求解，因此需要数值求解方法。

本文将介绍偏微分方程的数值求解方法及其应用。

一、有限差分法有限差分法是一种常见的偏微分方程数值求解方法。

它将原本连续的区域离散化，将偏微分方程转化为差分方程。

例如对于一维热传导方程：$$\frac{\partial u}{\partial t} = \alpha\frac{\partial^2 u}{\partial x^2} $$其中 $u(x, t)$ 是温度，$\alpha$ 是热扩散系数。

我们可以选择将空间分成 $N$ 个网格，时间分成 $M$ 个步骤。

则有：$$u_i^{m+1} = u_i^m + \frac{\alpha\Delta t}{\Deltax^2}(u_{i+1}^m - 2u_i^m + u_{i-1}^m)$$其中 $u_i^m$ 表示在位置 $i\Delta x$，时间 $m\Delta t$ 时的温度值。

这是一个显式求解方程，可以直接按照时间步骤迭代计算。

不过由于它的误差可能会增长，因此需要小心选择时间步长和空间步长，以保证误差不会过大。

二、有限元法有限元法是一种更加通用的偏微分方程数值求解方法。

它将连续区域离散化成一些小段，称为单元。

然后针对每个单元，将其上的偏微分方程转化为局部插值函数的方程求解。

例如对于一维波动方程：$$\frac{\partial^2 u}{\partial t^2} = c^2 \frac{\partial^2 u}{\partialx^2}$$我们可以选择将空间分成 $N$ 个网格，用有限元方法将每个网格分成若干个单元。

则对于每个单元 $i$，我们可以得到一个局部插值函数 $u^i(x, t)$ 来近似解该单元上的偏微分方程。

这里不再赘述该函数的形式。

另外，我们还需要满足界面上的连续性和斜率匹配条件，以保证整体解是连续的。

2有限差分法及热传导数值计算有限差分法是一种数值方法，通常用于求解偏微分方程（PDE）的数值解。

热传导方程（也称为热方程或扩散方程）是描述物质内部热传导过程的偏微分方程。

它可以写成如下形式：∂u/∂t=α∇²u其中，u是温度的分布，t是时间，α是热扩散系数。

有限差分法通过将连续的空间和时间区域离散化为离散的网格点，将偏微分方程转化为离散的差分方程。

通过在网格点上逐步迭代计算，可以得到离散区域内的温度分布。

有限差分法可以使用不同的格式，其中较为常见的有显式格式和隐式格式。

显式格式是一种简单的差分格式，可以直接根据差分方程进行计算。

隐式格式则需要使用迭代方法，如追赶法或逐次逼近法，来计算离散方程的解。

在热传导的数值计算中，有限差分法通常使用两个步骤：空间离散化和时间离散化。

空间离散化将连续空间划分为离散的网格点，这些网格点的距离通常是均匀的。

对于一维问题，空间离散化可以写成Δx = (x_max - x_min) / N其中，Δx是离散化的空间步长，x_max和x_min是空间范围的最大和最小值，N是空间网格点的数量。

时间离散化将连续时间划分为离散的时间步长。

一般来说，时间步长越小，数值解越精确，但计算时间也会增加。

时间离散化可以写成Δt=T/M其中，Δt是离散化的时间步长，T是模拟的总时间，M是时间步数。

空间离散化和时间离散化将原始的热传导方程离散为：(u_i,j+1-u_i,j)/Δt=α(u_i-1,j-2u_i,j+u_i+1,j)/Δx²其中，u_i,j表示在网格点(i,j)处的温度。

通过对上述离散方程进行重排和近似，可以得到一个逐步迭代的方程来计算网格点上的温度。

在每个时间步长中，可以通过使用已知的前一时间步骤的温度值来计算当前时间步骤的温度值。

在计算中，初始条件和边界条件是必要的。

初始条件是指在初始时间步长中所有网格点的温度值。

边界条件是指在模拟过程中边界上的温度值。

传导热流密度概述传导热流密度是描述固体物体内部热传导过程的一个重要物理量。

它揭示了热量在物质中传递的方式和效率，对于研究热传导现象和设计热管理系统至关重要。

本文将从传导热流密度的定义、计算方法和应用等方面进行探讨。

一、传导热流密度的定义传导热流密度指的是单位面积上通过物体的热量。

通常用字母q表示，单位为瓦特每平方米(W/m^2)。

在传热学中，热量传导是指由高温区到低温区的能量传递过程。

传导热流密度是描述这种传递过程的重要参数，它可以定量地衡量在单位时间内通过物体单位面积的热量。

传导热流密度的计算公式如下：q=−k⋅dT dx其中，q表示传导热流密度，k表示物质的热导率，dT/dx表示温度梯度，即单位长度上的温度变化量。

二、传导热流密度的计算方法计算传导热流密度的关键是确定温度梯度和热导率。

下面介绍几种常见的计算方法。

1. 热传导方程对于均匀材料，在稳态下，热量通过物体的速率是恒定的。

根据热传导方程，可以通过计算温度梯度来得到传导热流密度。

热传导方程的一般形式为：q=−k⋅dT dx2. 有限差分法有限差分法是一种常用的数值计算方法，可以用于解决热传导问题。

将物体离散化为小的区域，在每个区域上计算温度梯度，并通过迭代计算最终的传导热流密度。

3. 传热模拟软件借助传热模拟软件，可以方便地对复杂的传热问题进行模拟和计算。

这些软件通常采用有限元或有限差分等方法，能够高效地计算出传导热流密度，并给出温度分布等相关信息。

三、传导热流密度的应用传导热流密度在众多领域都有着广泛的应用，下面介绍其中几个重要的应用领域。

1. 热传导问题的研究传导热流密度可用于研究材料或器件的热传导问题。

通过计算传导热流密度，可以评估不同材料的热导率、温度分布和传热效率等参数，为材料的选取和设计提供依据。

2. 热管理系统的设计在电子设备、汽车发动机等系统中，热管理是一个关键的问题。

传导热流密度可以用于评估散热系统的性能和优化设计。

通过合理调整材料和结构，控制热传导过程，可以提高系统的散热效率，保证系统的正常运行。

数值计算中的有限元和有限差分方法数值计算是一种利用数字来求解数学问题的技术。

在各个领域中，数值计算都被广泛应用，尤其是在工程计算中具有重要的地位。

有限元和有限差分方法是数值计算的两个重要工具，本文将介绍它们的原理、优缺点以及应用。

一、有限元方法有限元方法（Finite Element Method，简称FEM）是一种适用于工程力学、流体力学、热传导等问题的数值计算方法。

首先将问题区域离散化成若干个小区域，每个小区域称为有限元；然后通过对每个有限元的变形、应力和应变的计算，得到整个问题的解。

有限元方法的基本原理是建立一个局部变形和应力的数学模型，借助于位移和应力的离散函数来代表局部信息，并将不连续的位移和应力函数在结点处相互连接，形成一个连续作用的整体模型，从而求解整个问题的解。

通过该方法可以精确地求解各种材料构件的形变、应变以及应力分布等问题，并且具有灵活性和广泛性。

有限元方法的优点是求解精度较高，分析结果可靠。

可以分析复杂的问题以及非线性问题，并可进行多物理场耦合分析。

此外，还可以基于现有的有限元软件进行建模分析，避免重复造轮子。

然而，它也存在限制，例如建模时需要对问题进行适当的假设，并且需要对材料力学性质等信息有一定的了解。

此外，考虑更复杂的物理现象时，需要使用更高阶的元来表示求解方程，这会导致计算量增加，计算时间增长。

二、有限差分法有限差分方法（Finite Difference Method，简称FDM）是一种常用的求解微分方程的数值计算方法。

该方法将微分方程中的导数用有限差分的形式表示出来，从而将连续问题离散化成为一个离散点问题，并通过计算在各个离散点上函数值的差分，从而得到微分方程的数值解。

有限差分方法的基本思想是将连续函数转化为离散函数，然后在离散点上近似求解微分方程。

该方法简单易懂，计算量小，代码实现相对容易。

因此，将微分方程离散化是数值计算中经常采用的方法。

与有限元方法相比，有限差分方法在处理一些简单问题的时候表现更好，计算速度快，精度也有保障。

热传导的规律和计算方法【热传导的规律和计算方法】热传导是物质中热量从高温区传递到低温区的过程。

了解热传导的规律和计算方法，不仅可以帮助我们更好地理解热传导的机制，还可以在实际应用中进行热传导问题的计算和分析。

本文将介绍热传导的规律以及常用的计算方法。

一、热传导的规律热传导的规律可以用热传导定律来描述，即傅里叶热传导定律。

该定律可以表示为：q = -kA(dT/dx)式中，q表示热量传导速率，单位为瓦特（W）；k表示导热系数，单位为瓦特/米·摄氏度（W/m·°C）；A表示传热的截面积，单位为平方米（m^2）；dT/dx表示温度梯度，即温度随空间位置x的变化率，单位为摄氏度/米（°C/m）。

根据傅里叶热传导定律，热量传导速率正比于截面积和温度梯度的乘积，并与导热系数成反比。

这意味着截面积越大、温度梯度越大以及导热系数越小，热量传导速率就越大。

热传导的规律可以总结为以下几点：1. 热传导是由高温区到低温区的热量传递过程；2. 热传导速率与截面积和温度梯度的乘积成正比；3. 热传导速率与导热系数成反比。

二、热传导的计算方法热传导的计算方法主要包括两种情况：稳态热传导和非稳态热传导。

1. 稳态热传导计算方法稳态热传导是指热传导过程中温度分布保持不变的情况。

在这种情况下，我们可以根据物体两端的温度差和导热系数来计算热量传导速率。

热量传导速率的计算公式为：q = -kA(T2-T1)/L式中，q表示热量传导速率，单位为瓦特（W）；k表示导热系数，单位为瓦特/米·摄氏度（W/m·°C）；A表示传热的截面积，单位为平方米（m^2）；T2和T1分别表示物体的两端温度，单位为摄氏度（°C）；L表示物体的长度，单位为米（m）。

2. 非稳态热传导计算方法非稳态热传导是指热传导过程中温度分布会随时间变化的情况。

在这种情况下，我们需要根据物体的初始温度分布、导热系数和边界条件来求解热传导的温度分布和热量传导速率。
