汽车喇叭失灵的原因及修复方法汽车喇叭在行驶过程中是非常重要的安全装备,用于发出警示声音,提醒其他车辆和行人注意。
然而,有时候我们会发现汽车喇叭失灵了,这不仅会影响行车安全,还可能违反交通规定。
本文将探讨汽车喇叭失灵的原因,并提供一些常见的修复方法。
一、失灵原因1.电路故障:汽车喇叭的工作原理是依靠电力驱动,若车辆电路出现故障,喇叭将无法正常工作。
电路故障可能包括线路断路、短路、电源供应不足等情况。
2.喇叭损坏:长期使用,喇叭的内部零部件可能受到湿气、灰尘等因素的侵蚀,或因为暴露在严酷的环境中而损坏,这也会导致喇叭失灵。
3.保险丝熔断:为了保护车辆电路不受过载损坏,汽车喇叭电路通常都设有保险丝。
当电流过大时,保险丝会自动断开,以避免损坏电路。
如果保险丝熔断了,喇叭就会失灵。
4.开关故障:汽车喇叭通常都有一个开关,用于控制喇叭的开关机。
如果开关发生故障,喇叭将无法正常启动。
二、修复方法1.检查电路:当汽车喇叭失灵时,首先应检查电路是否正常。
可以用万用表或电路测试仪来检测喇叭接线、保险丝和电源供应是否正常。
如果发现线路断路或短路,需要修复或更换相关零部件。
2.更换喇叭:如果经过检查发现喇叭本身受损,我们需要更换新的喇叭。
选择适合车辆的喇叭,并确保它能够兼容原有的电路和电源。
3.修复喇叭:如果发现喇叭内部零部件受损,我们可以尝试修复喇叭。
可以打开喇叭外壳,清洁喇叭内部的灰尘和脏物,检查导线或电磁线圈是否松动,修复或更换受损的零部件。
4.检查开关:如果喇叭无法启动,可能是开关坏了。
在检查电路和喇叭后,如果问题仍然存在,需要检查开关是否正常工作。
如果发现开关故障,应更换新的开关。
请注意:在修复汽车喇叭时,我们建议寻求专业技术人员的帮助,特别是对于不熟悉汽车电路的人来说。
错误的修复操作可能会导致更严重的问题,甚至危及您的安全。
结论汽车喇叭失灵是一个常见的问题,它可能由电路故障、喇叭损坏、保险丝熔断和开关故障等原因引起。

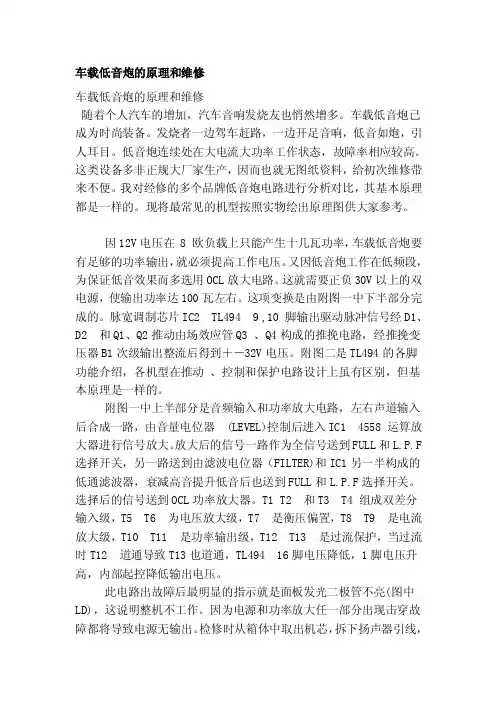

车载低音炮的原理和维修车载低音炮的原理和维修随着个人汽车的增加,汽车音响发烧友也悄然增多。
车载低音炮已成为时尚装备。
发烧者一边驾车赶路,一边开足音响,低音如炮,引人耳目。
低音炮连续处在大电流大功率工作状态,故障率相应较高。
这类设备多非正规大厂家生产,因而也就无图纸资料,给初次维修带来不便。
我对经修的多个品牌低音炮电路进行分析对比,其基本原理都是一样的。
现将最常见的机型按照实物绘出原理图供大家参考。
因12V电压在 8 欧负载上只能产生十几瓦功率,车载低音炮要有足够的功率输出,就必须提高工作电压。
又因低音炮工作在低频段,为保证低音效果而多选用OCL放大电路。
这就需要正负30V以上的双电源,使输出功率达100瓦左右。
这项变换是由附图一中下半部分完成的。
脉宽调制芯片IC2 TL494 9 ,10 脚输出驱动脉冲信号经D1、D2 和Q1、Q2推动由场效应管Q3 、Q4构成的推挽电路,经推挽变压器B1次级输出整流后得到+-32V电压。
附图二是TL494的各脚功能介绍,各机型在推动、控制和保护电路设计上虽有区别,但基本原理是一样的。
附图一中上半部分是音频输入和功率放大电路,左右声道输入后合成一路,由音量电位器 (LEVEL)控制后进入IC1 4558 运算放大器进行信号放大。
放大后的信号一路作为全信号送到FULL和L.P.F 选择开关,另一路送到由滤波电位器(FILTER)和IC1另一半构成的低通滤波器,衰减高音提升低音后也送到FULL和L.P.F选择开关。
选择后的信号送到OCL功率放大器。
T1 T2 和T3 T4 组成双差分输入级,T5 T6 为电压放大级,T7 是衡压偏置,T8 T9 是电流放大级,T10 T11 是功率输出级,T12 T13 是过流保护,当过流时T12 道通导致T13也道通,TL494 16脚电压降低,1脚电压升高,内部起控降低输出电压。
此电路出故障后最明显的指示就是面板发光二极管不亮(图中LD),这说明整机不工作。
DAX700汽车音响电路分析DAX700型汽车音响,实际上是一种车载MP3U盘播放器,其外形和内部结构如上图所示。
该汽车音响只有电路部分,没有机芯部分。
整机电路主要由电源电路、系统控制电路、显示电路、MP3解码电路、收音电路、音质处理电路、功放电路等组成,其组成框图和信号流程见中图。
该机配置的芯片及在路编号与功能见下表,它们分装在主板.面板上。
主板与面板用连接器相连。
一、电源及其控制电路汽车音响电源电路主要由稳压电路和控制电路组成。
其中,稳压电路通常采用多级稳压方式,将输入的十12V(或+24V)直流电压稳压成各种不同的电压,如+12V、+5v、+3.3V等,提供给各单元电路。
DAX700型汽车音响的电源及其控制电路如下图所示。
电源电路有两个输入端,即整机输入/输出接口的V CC主电源端和ACC端。
VCc端直接接在汽车蓄电池正极上,该端子始终加有+12V(或+24V,下文王要针对采用12V蓄电池供电的机器)的电源电压,而ACC端则是接在汽车上电子钥匙开关的,此端子的电源电压受该开关的控制。
当车上电子钥匙开关打开时,ACC端加上了+12V电源电压,此电压经R45、ZD4稳压为5.6V,为D触发器U4供电。
若此时不按动电源开关Kl,则U4的⑩脚输出低电平(()V),使Q6截止.P沟道的场效应管Q7随之截止,vcc电源电压经Dl、L2后只能向功放集成块Ul供电,而不能通过场效应管Q7( Q7截止,相当于电子开关断开)向稳压块U2输入端提供电源电压,最终使得各级稳压电路均无输出电压送到各单元电路,整机处于等待状态。
1.开机原理待机状态下,按电源开关Kl,将U4的⑩脚电压拉低为0v,但此时触发器仍保持原来的状态,并不翻转,在松手瞬间,开关Kl弹起复位,u4(11)脚突然上升为高电平,产生一个控制脉冲输入U4(11)脚,在脉冲上升沿,触发器的状态发生翻转,Q端⑩脚由低电平变为高电平。
其输出的高电平分为两路:一路经R39使Q6、Q 7导通;另一路经R62使Qll、Q8导通。
汽车电路故障排查与修复的实用实例汽车作为我们日常生活中不可或缺的交通工具,其电路系统的正常运行对于车辆的性能和安全性至关重要。
然而,电路故障是汽车常见的问题之一,可能会导致车辆无法启动、电器设备失灵等情况。
在这篇文章中,我们将通过一些实用的实例来探讨汽车电路故障的排查与修复方法。
一、故障实例一:车辆无法启动一辆使用了几年的轿车,车主在早上准备开车上班时,发现车辆无法启动。
插入钥匙后,仪表盘上的指示灯正常亮起,但启动机没有任何反应。
排查过程:首先,检查电池电量。
使用万用表测量电池电压,发现电压低于正常范围,初步判断是电池电量不足导致的故障。
接着,检查电池的连接情况。
发现电池正负极的接线柱有轻微的腐蚀,导致接触不良。
修复方法:对电池接线柱进行清洁和打磨,去除腐蚀物,确保良好的接触。
然后使用充电器为电池充电,使其电量恢复正常。
再次尝试启动车辆,车辆成功启动。
二、故障实例二:大灯不亮一位车主在夜间行驶时,发现车辆的大灯突然不亮了,严重影响行车安全。
排查过程:先检查灯泡是否烧毁。
拆下灯泡观察,发现灯泡灯丝完好。
然后检查大灯的保险丝,发现保险丝已经熔断。
但更换新的保险丝后,大灯仍然不亮,这表明故障可能不在保险丝。
进一步检查大灯的线路,发现线路中有一处磨损,导致短路。
修复方法:修复磨损的线路,重新包裹绝缘胶带,确保线路正常导通。
安装新的保险丝,大灯恢复正常照明。
三、故障实例三:车窗升降失灵一辆汽车的车窗升降器突然无法正常工作,车窗无法升起或降下。
排查过程:首先检查车窗升降开关。
使用万用表测量开关的通断情况,发现开关正常。
接着检查车窗升降电机。
给电机直接通电,电机能够正常运转,说明电机本身没有问题。
最后检查电机与开关之间的线路,发现线路中有断路的情况。
修复方法:找到断路的位置,重新连接线路,并用绝缘胶带包扎好。
测试车窗升降功能,恢复正常。
四、故障实例四:音响系统故障车主反映汽车音响突然没有声音,调节音量也没有任何反应。

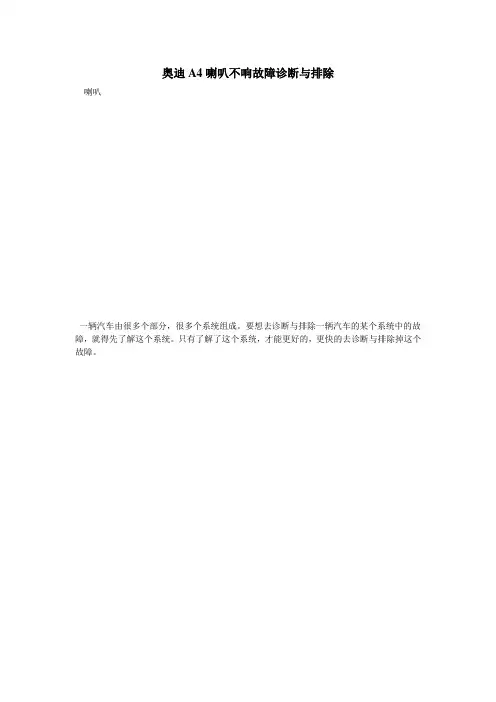

奥迪A4喇叭不响故障诊断与排除喇叭一辆汽车由很多个部分,很多个系统组成。
要想去诊断与排除一辆汽车的某个系统中的故障,就得先了解这个系统。
只有了解了这个系统,才能更好的,更快的去诊断与排除掉这个故障。
喇叭,属于汽车的电器部分。
这一部分由电路和元器件组成,是电路与元器件的配合,才能让喇叭工作起来。
要想诊断与排除这方面的故障,首先得理解这方面的电路图。
图表1喇叭电路图,来自奥迪ELSA系统首先,我们再上图中看到,喇叭的电路图是由J519车载电网控制单元,H2、H7喇叭、T4K接头、J4喇叭继电器,再加上喇叭保险丝和开关,通过电线的连接,就形成了一个完整的喇叭电路图。
这其中,只要有一个部分坏了,或者说是出了问题,都会造成喇叭不响的故障。
通过上图,我们已经了解和理解了喇叭的电路图。
现在,我们就来分析下喇叭是怎么样工作的。
首先,由喇叭的开关发出信号,J519车载电网控制单元接收信号,再经过保险丝传给喇叭继电器,通过喇叭继电器到T4K接头,再传递给喇叭,喇叭接到信号后,就工作,发出响声。
这其中只要一个环节出现问题,都会导致喇叭不工作,不发出响声。
喇叭不响故障诊断;喇叭不响的原因大致有二个。
一,硬件,也就是元器件出现问题;二,电路出现问题。
排除:硬件,也就是元器件。
首先,我们得把元器件的位置找到,才能去准确地检测。
我们先检查喇叭开关,在按下开关,通的情况下,电阻会很小,大概几欧姆,断开的情况下,电阻应该是无穷大。
喇叭保险丝,用万用变打道欧姆档,连接保险丝两端,如果没有电阻,就是保险丝坏了,要更换保险丝。
反之,有电阻,就是好的,接着就要检测喇叭继电器,先接通电源(85、86接头,因为这两个接头是线圈),再用万用表接30、87这两个接头,如果能听到滋滋的声音,又有电阻,就是好的。
如果不能满足这两个条件,就是继电器坏了,要更换继电器。
再下来就是检测喇叭本身的好坏,找到喇叭的位置,用万用表检测,如果有电阻就是好的;反之,则喇叭本身坏了,要更换喇叭。
汽车电路故障排查与修复方法随着汽车电子技术的飞速发展,汽车电路故障已成为汽车维修中的常见问题。
本文将介绍几种常见的汽车电路故障排查与修复方法,帮助车主和维修技师解决汽车电路故障问题。
一、故障现象分析在进行电路故障排查之前,首先需要对故障现象进行仔细的观察和分析。
比如,汽车无法启动、灯光闪烁、音响无声等。
通过对故障现象的分析,可以初步判断故障出现的位置和原因,为后续的排查提供指导。
二、电源电压检测在排查汽车电路故障时,检测电源电压是一项重要的步骤。
首先需要检查电瓶的电压是否正常,一般正常电压为12V。
若电压异常低或过高,可以初步判断电瓶故障,需要进行更进一步的检查和维修。
三、查找故障线路电路故障排查的关键是找到具体故障的线路或部件。
可以通过分析汽车电器原理图,确定故障出现在哪个线路上,并逐一排查各个部件。
在排查线路时,可以使用电路板测试仪、万用表等工具,检查电路的连接性、电阻、电容等参数,找出异常线路。
四、部件检查与更换当找到故障线路之后,需要进一步检查和更换可能出现故障的部件。
比如,汽车灯光无法正常工作,可以检查灯泡、保险丝等部件是否烧坏,并及时更换。
在更换部件时,需要选择原厂配件或合适的替代品,确保更换的部件质量可靠,能够顺利修复故障。
五、焊接与接线检查汽车电路中的焊接和接线往往容易出现问题。
在排查故障时,需要对焊接点和接线端头进行仔细的检查。
检查焊接点是否焊接牢固,接线端头是否接触良好。
若发现焊接点松动或接线松动,需要重新焊接或接线,以保证电路的稳定性。
六、故障修复测试在完成故障排查和维修后,需要进行故障修复测试,验证修复效果。
可以通过点火启动、打开灯光、调节音响等方式测试电路的正常工作。
若故障已修复,对应功能正常,则表明排查和修复工作完成。
若仍然存在问题,需要对可能的其他故障点进行进一步排查。
总结:汽车电路故障排查与修复需要仔细观察、分析故障现象,进行电源电压检测,查找故障线路,部件检查与更换,焊接与接线检查,最后进行故障修复测试。

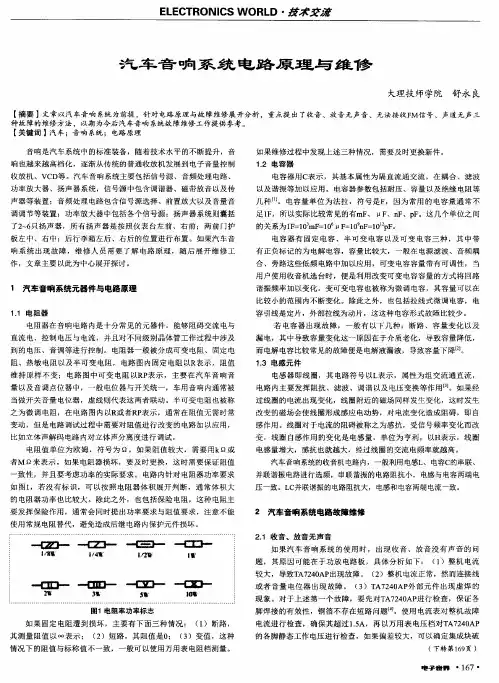

汽车音响系统故障的排查与修复在日常使用汽车的过程中,我们经常会遇到汽车音响系统出现故障的情况,例如无声、音量异常、杂音、无法播放等问题。
本文将针对这些常见问题,介绍汽车音响系统故障的排查与修复方法,帮助车主们解决音响故障带来的困扰。
一、无声问题的排查与修复1. 确认音量调节:首先,检查音量调节是否为静音状态,将音量调节旋钮或按钮调至适当位置,确保不是因为设置问题导致无声。
2. 检查音源输入:确认音源输入是否正常,例如检查收音机、CD/DVD播放器、外接设备等是否连接良好,且音源是否在播放状态。
可以尝试切换不同的音源输入,观察是否有声音输出。
3. 查看并更换保险丝:检查音响系统相关的保险丝是否熔断或断开。
如有问题,及时更换相应的保险丝。
4. 检查扬声器连接:检查扬声器是否连接正常,排除可能的接触不良、松脱等问题。
可以尝试重新接触扬声器连接插头,确保连接良好。
二、音量异常问题的排查与修复1. 检查音量控制装置:检查音量控制旋钮、按钮或触摸屏等是否出现故障,观察是否需要更换或修复。
2. 调整音效设置:检查音响系统的音效设置,确认是否有异常的均衡器或音场设置,并进行适当调整,恢复正常音量。
3. 检查扬声器状况:检查扬声器是否有损坏或老化现象。
如果发现扬声器存在问题,需要更换扬声器以恢复正常音量。
4. 检查功放器:对于使用了功放器的音响系统,检查功放器是否出现故障,如需要更换或修复。
三、杂音问题的排查与修复1. 清洁音频输入端口:定期清洁音频输入端口,避免灰尘或污渍影响音频信号的传输,导致杂音。
2. 检查音源线路:检查音源线路是否松脱、接触不良或损坏,及时更换或修复可能存在的问题。
3. 检查扬声器线路:检查扬声器线路是否连接良好,排除接触不良、松脱等问题。
4. 检查接地线路:检查音响系统的接地线路是否良好,确保有效接地,避免产生杂音。
四、无法播放问题的排查与修复1. 检查音源选择:确认音响系统选择的音源是否正确,尝试切换不同的音源,观察是否能够正常播放。
汽车音响的故障修理方法有哪些汽车音响在汽车中扮演着重要的角色,为驾驶者和乘客提供音乐、新闻和信息等娱乐内容。
然而,汽车音响在长时间使用中可能会出现各种故障,导致无法正常播放音乐或者声音质量下降。
下面将介绍几种常见的汽车音响故障以及相应的修理方法。
一、音响无法开机当汽车音响无法开机时,首先需要检查音响是否接上了电源线,确认电源开关是否打开。
如果以上问题都没有解决,可能是由于音响主机故障或者保险丝烧坏。
这时需要拆下主机,查看主机内部是否有烧损部件,如果发现保险丝烧坏,需要更换新的保险丝。
二、音响无声音输出如果汽车音响开机但是无法输出声音,可能是音响接口松动或者音频线断裂导致的。
可以先检查音响的接口是否插紧,音频线是否有断裂。
如果以上问题都没有解决,可能是音响内部的声卡损坏或者音箱受潮导致的。
这时需要将音响拆卸下来,检查音箱和声卡是否损坏,如果有问题需要更换新的音箱或者声卡。
三、音质下降当汽车音响播放音乐时声音质量下降,可能是由于音响调音不当或者音响内部元器件老化导致的。
可以尝试通过调整音质参数来改善声音质量,如增大低音或者提高音量。
如果调整后问题依然存在,可能是音响内部的电容或者电阻老化导致的,这时需要更换新的元器件。
四、遥控器无法控制如果汽车音响配备了遥控器但是无法控制音响,可能是遥控器电池耗尽或者遥控器与音响之间的信号配对出现问题。
可以先更换遥控器电池,如果依然无法解决,尝试重新配对遥控器与音响的信号。
总的来说,汽车音响的故障修理方法主要包括检查电源线、音频线、音箱和声卡等外部元件,同时也需要检查音响内部的电容、电阻等内部元器件。
如果故障无法解决,建议寻求专业技师的帮助进行修理。
希望以上内容对您有所帮助。
车载音响线路故障排查与修复要点车载音响系统是许多车主在驾驶中享受音乐的重要方式之一。
然而,由于车辆长时间使用和不当的维护,常常会出现音响线路故障。
本文将介绍一些常见的车载音响线路故障,并提供一些排查与修复的要点。
一、音响无法工作当车载音响完全无法工作时,首先需要检查的是音响电源。
请按照以下步骤进行排查:1. 检查音响电源插头:确保插头插紧,没有松动。
有时候松动的插头可能导致音响无法给予足够的电力供应。
2. 检查音响电源线路:检查电源线路是否被损坏或断开连接。
如果发现线路损坏,需要更换或修复。
3. 检查保险丝:检查音响保险丝是否烧坏。
如果保险丝损坏,需要更换新的保险丝。
二、音质问题当车载音响工作正常,但音质存在问题时,可能需要考虑以下情况:1. 天线问题:检查天线是否正确接触。
如果天线松动或损坏,可能会导致音质下降。
确保天线连接紧密并没有损坏。
2. 音源问题:检查音源设备(如收音机、CD机等)的连接与设置。
有时候音质问题可能是由于音源设备的设置不正确造成的。
3. 喇叭问题:检查喇叭是否存在损坏或接触不良。
如果喇叭存在问题,可能会导致音质不佳或无声音输出。
确保喇叭连接牢固且工作正常。
三、左右声道失衡当车载音响左右声道失衡时,可以尝试以下解决方法:1. 检查音源设备设置:有些音源设备可能具有声道平衡的设置选项。
确保设置正确,使左右声道保持平衡。
2. 检查连接线路:检查连接音源设备和音响的线路是否正常。
有时候线路松动或损坏可能导致声道失衡。
3. 检查功放器:如果音响系统配备功放器,检查功放器是否工作正常。
有时候功放器故障可能导致声道失衡。
四、噪音问题当车载音响出现噪音时,可以尝试以下方法进行排查和修复:1. 检查接地线路:确保音响系统的接地线路连接良好。
接地线路不良可能导致噪音问题。
2. 检查线缆质量:使用优质线缆进行连接。
低质量的线缆可能会引入干扰信号,导致噪音问题。
3. 检查电磁干扰:尽量避免音响线路与其他电子设备线路的干扰。
汽车喇叭系统故障排查与修复一、引言汽车喇叭系统是车辆安全的重要组成部分,负责发出警示和提醒信号,确保驾驶者和行人的安全。
然而,由于长时间使用、环境因素等原因,汽车喇叭系统可能会发生故障。
本文将介绍汽车喇叭系统故障的排查与修复方法。
二、常见故障及排查方法1. 喇叭声音低或无声这种情况可能是喇叭线路连接松动或腐蚀导致的。
首先,检查喇叭与电源线之间的连接,确保连接牢固。
如果连接正常,可以用万用表测量电源线是否正常导通。
如果电源线通电正常,那么需要检查喇叭本身是否损坏。
2. 喇叭声音嘶哑或异常当喇叭声音产生噪音或异常时,可能是喇叭本身出现问题。
可以尝试用其他喇叭进行替换,如果声音正常,那么原来的喇叭需要更换。
如果替换后的喇叭仍然有异常声音,可能是音频线路存在问题,需要检查音频线路的连接情况。
3. 喇叭声音断断续续若喇叭声音中断不断,可能是由于喇叭继电器出现故障。
这时,需要检查继电器的线路连接情况,确保连接牢固。
如果连接正常,可以尝试更换继电器。
4. 喇叭声音过大或过小当喇叭声音过大或过小,可能是由于汽车喇叭系统中的音量控制器存在问题。
可以尝试调整音量控制器,如果问题仍未解决,可能需要更换音量控制器。
三、故障修复方法根据以上排查,我们可以得出不同故障的解决方法:1. 喇叭线路松动或腐蚀导致声音低或无声:重新连接喇叭线路并确保牢固、清洁。
2. 喇叭本身问题导致声音嘶哑或异常:更换喇叭并测试。
3. 喇叭继电器故障导致声音断断续续:更换继电器并测试。
4. 音量控制器问题导致声音过大或过小:调整音量控制器或更换音量控制器。
四、预防故障的方法为了确保汽车喇叭系统的正常运行,我们可以采取一些预防措施:1. 定期检查电路连接情况,确保连接牢固、清洁。
2. 注意防水措施,避免水进入喇叭系统引起腐蚀和短路。
3. 定期维护喇叭系统,清洗和润滑喇叭以保持良好工作状态。
4. 注意喇叭系统的使用频率,避免长时间高频率使用引起过热。
车载音响无法开机的故障排查与处理车载音响是现代汽车中常见的娱乐设备之一,可以为驾驶员和乘客提供音乐、收音机等娱乐功能。
然而,有时候我们可能会遇到车载音响无法开机的问题。
这种故障会给驾驶者带来不便,因此及时进行排查和处理是非常重要的。
当车载音响无法开机时,我们应该检查以下几个可能的原因。
第一,检查音响的电源线是否连接良好。
有时候,电源线可能会松动或者断开,导致音响无法正常工作。
如果发现电源线有问题,我们应该重新连接或更换电源线。
第二,检查音响的保险丝是否熔断。
保险丝是音响电路中的保护装置,当音响遇到电流过大时会熔断,以保护音响的安全。
如果发现保险丝熔断,我们应该更换新的保险丝,并检查音响电路是否有其他问题导致保险丝熔断。
第三,检查车载音响的控制面板是否有按键无法正常工作。
有时候,按键可能会因为灰尘或者损坏而失去灵敏度,导致无法操作。
如果发现按键无法正常工作,我们应该清洁按键或者更换新的控制面板。
第四,检查音响的喇叭是否有松动或者损坏。
如果喇叭松动或者损坏,可能会导致音响无法发出声音。
我们应该检查喇叭的连接情况,如果发现喇叭松动,应该重新连接;如果发现喇叭损坏,应该更换新的喇叭。
当排查以上几个可能的原因后,如果车载音响仍然无法开机,我们可以采取下面的处理方法。
可以检查车辆的保险盒是否有相应的保险丝熔断,如果有,应该更换新的保险丝。
可以使用多媒体维修工具来检测音响电路中的故障,并及时修复。
如果以上方法均没有解决问题,那可能是音响本身的问题,我们建议将车辆送到专业的维修店或者汽车4S店修理。
在我们进行排查和处理车载音响故障时,我们需要注意以下几点。
一定要确保车辆的电源已经关闭,以避免触电的危险。
排查故障时要细心耐心,不要因为急躁而犯错。
如果自己没有足够的技术知识和经验,最好不要进行复杂的维修,以免进一步损坏车辆。
总结起来,车载音响无法开机的故障可能是由于电源线连接问题、保险丝熔断、控制面板按键问题、喇叭松动或损坏等原因导致的。
