车载CD电路讲解

01.2012 CD/DVD 换碟机（MOST 总线）自 2011 年 1 月起deretsigeRnUws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色DVD 换碟机J285 -仪表板中的控制单元J794 - 电子通讯信息设备 1 控制单元R161 - D VD 换碟机ST1 - 保险丝架 1SC3 -保险丝架 C 上的保险丝 3T2bq - 2 芯插头连接T8q - 8 芯插头连接T17g - 17 芯插头连接, 接线站内，左侧 A 柱T32 - 32芯插头连接45- 中部仪表板后面的接地点 213-接地连接，在仪表板导线束中 B159 -连接（诊断），在车内导线束中 B444- 连接 1（诊断），在主导线束中* -见保险丝布置所适用的电路图*2 -见适用于数据总线联网的电路图*3 - 见适用的电路图*4- 光纤（LWL ）U n Re gi s t er edws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色DVD 换碟机J794 - 电子通讯信息设备 1 控制单元J829 - 电子通讯信息设备 2 控制单元R78 - 电视调谐器R161 - D VD 换碟机T2bi -2 芯插头连接, 左侧仪表板下方的继电器托架T2bn - 2芯插头连接T2bo - 2芯插头连接T2bp - 2芯插头连接T2bx - 2芯插头连接T2kr - 2芯插头连接* - 仅适用于带有电视调谐器的车辆*2 - 仅适用于带后座区娱乐装置（RSE）的车辆UnRegistered。

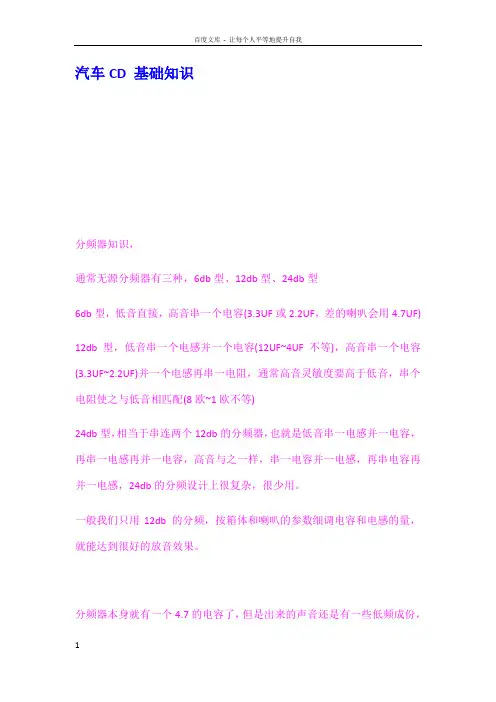

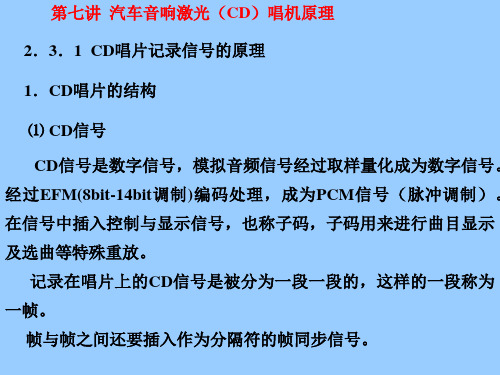

汽车CD 基础知识分频器知识，通常无源分频器有三种，6db型、12db型、24db型6db型，低音直接，高音串一个电容(3.3UF或2.2UF，差的喇叭会用4.7UF) 12db型，低音串一个电感并一个电容(12UF~4UF不等)，高音串一个电容(3.3UF~2.2UF)并一个电感再串一电阻，通常高音灵敏度要高于低音，串个电阻使之与低音相匹配(8欧~1欧不等)24db型，相当于串连两个12db的分频器，也就是低音串一电感并一电容，再串一电感再并一电容，高音与之一样，串一电容并一电感，再串电容再并一电感，24db的分频设计上很复杂，很少用。

一般我们只用12db 的分频，按箱体和喇叭的参数细调电容和电感的量，就能达到很好的放音效果。

分频器本身就有一个4.7的电容了，但是出来的声音还是有一些低频成份，我想问的是，除了再串电容，还有别的方法么。

你说好的分频器用的电容都小于3.3微法，但是有一款惠威的分频器用的是6.8微法的诶。

那并不是只串一个6.8UF的电容，它还有电阻，还有第二层分频网络。

3.3UF 也并不是特定的，要看和什么样的低音相匹配，高音喇叭的重放参数，和分频点的选择。

如果只是用6.8UF的电容，那么它分的不是高音，是中音，在3单元的音箱里很常见。

一般用到4.7U来分高音的话中频会很亮，会有点吵人，但有一些低音单元中频做得不好，只能用大电容来分多点中音来补偿整个音箱放音，分频的选择和制作脱不开喇叭的参数，没喇叭的参数就设计不了分频，随便套也行，就是达不到效果。

分频装上后要听整体声音，不是只听一个高音或低音，高音多了可以串个电阻，中音多了减小电容，反之增加。

在没有仪器下调整这个需要很老到的经验。

分频器的高音一定要串有电容的，否则会烧掉喇叭单元，看来你要多学习音响知道了，发烧也是要理论指导的。

高音串电容可以过滤掉声音的低频成份，减轻喇叭音单元的负担，一般高音才30~50W，低音是100W以上，如果分配同样的功率，你想高音会不会烧掉？1、B+是电源正极，ACC是电源控制，家用时都一起接+12V，ILL 为背景灯电源接线端，GND地线。

307航盛cd接线图，送给想改音响的朋友。

友情提示：大家一定要注意看准方向！
1、电源正极 + 常电、记忆电
2、电源负极—
3、小灯正极 +
4、ACC正极 +
5、右后喇叭线
6、右前喇叭线
7、左前喇叭线
8、左后喇叭线
（B接口从左到右分别是后门右侧喇叭、前门右侧喇叭、前门左侧喇叭、
后门左侧喇叭，喇叭是分正负极的，不要接错了。

a接口是电源。

ACC：接电门开关，钥匙一开就有电，一关就没电。

ILL：接小灯线，只要打开示廓灯（大灯打开时，示廓灯也是处于打开状态），就有电了。

电瓶：直接接在电瓶上，一直有电。

地：就是整车的接地线。

）
前档下面的高音接哪里啊？
厂喇叭带分频电容，可分别并接在左前与右前的正负上，注意正负不要搞错了。

B接口，右喇叭3,4 左喇叭5,6，注意正负极。

电路图途观编号 11 / 2ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色BCM 车身控制单元、收音机、天线放大器 ( 电话/收音机 )、后窗玻璃天线 1、调幅 (AM) 频率过滤器、导线中的调频 ( FM ) 滤波器、可加热后窗玻璃A -蓄电池J9 - 可加热后窗玻璃继电器，在仪表板左侧下方 5 位置继电器支架上 3 号位 ( 53 继电器 )J519 - B CM 车身控制单元，在仪表板左侧下方R -收音机，在仪表板中部出风口下方R45 - 天线放大器 ( 电话/收音机 )，在后风挡玻璃上部右侧R130 - 后窗玻璃天线 1，在后挡风玻璃上R177 - 调幅 (AM) 频率过滤器，在后盖右侧中部R178 - 负极导线中的调频 ( FM ) 滤波器，在后挡风玻璃左侧R179 - 正极导线中的调频 ( FM ) 滤波器，在后挡风玻璃右侧SB8 - 保险丝 8，25 安培，收音机保险丝，在发动机舱内左侧电控箱顶面保险丝架上T1d - 1 针插头，白色，天线放大器 ( 电话/收音机 ) 插头T1e - 1 针插头，黑色，负极导线中的调频 ( FM ) 滤波器插头T1f - 1 针插头，黑色，负极导线中的调频 ( FM ) 滤波器插头T1g - 1 针插头，黑色，正极导线中的调频 ( FM ) 滤波器插头T1h - 1 针插头，黑色，正极导线中的调频 ( FM ) 滤波器插头T1i - 1 针插头，棕色，调幅 (AM) 频率过滤器插头T1j - 1 针插头，黑色，调幅 (AM) 频率过滤器插头T1k - 1 针插头，白色，收音机插头T2bh - 2 针插头，米色，在车顶后部弓形架右侧T2bn - 2 针插头，米色，在车顶后部弓形架右侧T3p - 3 针插头，黑色，天线放大器 ( 电话/收音机 ) 插头T8e - 8 针插头，黑色，收音机插头T17a - 17 针插头，黑色，在车顶后部弓形架左侧T40a - 40 针插头，黑色，在发动机舱内左侧电控箱下面T52b - 52 针插头，白色，在 BCM 车身控制单元上 B 号位Z1 -可加热后窗玻璃 9 -接地点，自身接地507 - 正极螺栓连接点 ( 30 )，在发动机舱内左侧电控箱前面保险丝架上612-接地点，在后风挡玻璃上方中间li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色 666-接地点，在车顶后部弓形架中间右侧 667-接地点，在车顶后部弓形架中间左侧 B340-连接线 ( 58d )，在主导线束中-提示：请忽略图片右侧颜色备注。

cd4011声光控电路图详解延时开关电路集成电路CD4011是一个包含4个与非门的CMOS 电路;每个与非门有2个输入端一个输出端..当两输入端有一个输入为0;输出就为0..只有当输入均为1时;输出才为1..当两个输入端都为0时;输出是1..本文主要介绍CD4011制作的声光控延时开关电路;分别从发工作原理、元器件的选择、安装与制作、调试以及故障检测与检修方面来详细介绍;一起来了解一下..一、电路的工作原理声光控延时开关的电路原理图见图1所示..电路中的主要元器件是使用了数字集成电路cd4011;其内部含有4个独立的与非门vd 1～vd4;使电路结构简单;工作可靠性高..顾名思义;声光控延时开关就是用声音来控制开关的“开启“;若干分钟后延时开关“自动关闭”..因此;整个电路的功能就是将声音信号处理后;变为电子开关的开动作..明确了电路的信号流程方向后;即可依据主要元器件将电路划分为若干个单元;由此可画出图2所示的方框图..结合图2来分析图1..声音信号脚步声、掌声等由驻极体话筒bm接收并转换成电信号;经c1耦合到vt的基极进行电压放大;放大的信号送到与非门vd1的2脚;r4、r7是vt偏置电阻;c2是电源滤波电容..为了使声光控开关在白天开关断开;即灯不亮;由光敏电阻rg等元件组成光控电路;r5和rg组成串联分压电路;夜晚环境无光时;光敏电阻的阻值很大;rg两端的电压高;即为高电平间t=2πr8c3;改变r8或c3的值;可改变延时时间;满足不同目的..vd3和vd4构成两级整形电路;将方波信号进行整形..当c3充电到一定电平时;信号经与非门vd3、vd4后输出为高电平;使单向可控硅导通;电子开关闭合；c3充满电后只向r8放电;当放电到一定电平时;经与非门vd3、vd4输出为低电平;使单向可控硅截止;电子开关断开;完成一次完整的电子开关由开到关的过程..二极管vd1～vd4将交流220v进行桥式整流;变成脉动直流电;又经r1降压;c2滤波后即为电路的直流电源;为bm、vt、ic等供电..原理图：线路板图：用声光控延时开关代替住宅小区的楼道上的开关;只有在天黑以后;当有人走过楼梯通道;发出脚步声或其它声音时;楼道灯会自动点亮;提供照明;当人们进入家门或走出公寓;楼道灯延时几分钟后会自动熄灭..在白天;即使有声音;楼道灯也不会亮;可以达到节能的目的..声光控延时开关不仅适用于住宅区的楼道;而且也适用于工厂、办公楼、教学楼等公共场所;它具有体积小、外形美观、制作容易、工作可靠等优点;适合广大电子爱好者自制..二、元器件的选择ic选用cmos数字集成电路cd4011;其里面含有四个独立的与非门电路..内部结构见图3;vss是电源的负极;vdd是电源的正极..可控硅t选用1 a／400v的进口单向可控硅1 00-6型;如负载电流大可选用3a、6a、10a等规格的单向可控硅;单向可控硅的外形如图4所示;它的测量方法是：用r&TImes;1档;将红表笔接可控硅的负极;黑表笔接正极如印制板图所示;这时表针无读数;然后用黑表笔触一下控制极k;这时表针有读数;黑表笔马上离开控制极k这时表针仍有读数注意触控制极时正负表笔是始终连接说明该可控硅是完好的..驻极体选用的是一般收录机用的小话筒;它的测量方法是：用r&TImes;100档将红表笔接外壳的s、黑表笔接d;这时用口对着驻极体吹气;若表针有摆动说明该驻极体完好;摆动越大灵敏度越高；光敏电阻选用的是625a型;有光照射时电阻为20k以下;无光时电阻值大于100mq;说明该元件是完好的..二极管采用普通的整流二极管1n4001～1n4007..总之;元件的选择可灵活掌握;参数可在一定范围内选用..其它元件按图1所示的标注即可..三、安装制作准备好全套元件后;用万用表粗略地因出厂前已测量过测量一下各元件的质量;做到心中有数..焊接时注意先焊接无极性的阻容元件;电阻采用卧装;电容采用直立装;紧贴电路板;焊接有极性的元件如电解电容、话筒、整流二极管、三极管、单向可控硅等元件时千万不要装反;注意极性的正确;否则电路不能正常工作甚至烧毁元器件..印刷电路图如图5所示..四、调试调试前;先将焊好的电路板对照印刷电路图认真核对一遍;不要有错焊、漏焊、短路、元件相碰等现象发生..通电后;人体不允许接触电路板的任一部分;防止触电;注意安全..如用万用表检测时;只用将万用表两表笔接触电路板相应处即可..本电路调试时请先将光敏电阻的光挡住;将ab分别接在电灯的开关位上;用手轻拍驻极体;这时灯应亮;若用光照射光敏电阻;再用手重拍驻极体;这时灯不亮;说明光敏电阻完好;这时即告本套件制作成功..若不成功请仔细检查有无虚假错焊和拖锡短路现象..五、故障检测及检修调试中可能会出现以下故障..应根据具体情况进行检修..1晚上声音小时白炽灯EL不亮;当声音很大时灯才亮..这是声音信号输入电路灵敏度降低所致..其原因可能是话筒MIC灵敏度降低、电容C1容量减小、三极管T1、电阻R2、R3等元件参数改变等等..检修时;可适当减小电阻R1的阻值以提高MIC的灵敏度..增大电阻R2和减小电阻R3的阻值;以降低三极管T1的静态工作点..也可用一个等值电容与C1并联;观察效果是否改变等方法;提高声音输入电路的灵敏度..2晚上白炽灯EL经常误触发而发光..这一般是声音信号输入电路灵敏度太高所致..检修时对该部分电路的元件与上述1进行相反调整..3白天有声音时白炽灯EL便亮..这是光信号输入电路的故障..检修时;检查光敏电阻Rg是否接收光线不足;可采用清除光敏电阻Rg处灰尘;检查光敏电阻Rg的位置是否正确;光敏电阻Rg是否开路;适当增大电阻R4的阻值;降低与非门1的1端输入电平等办法加以解决..4晚上有声音时白炽灯EL也不亮..其原因是声音信号输入电路在有声音时不能输出高电平;光信号输入电路输出低电平;集成电路IC1损坏等造成的..检修时;在有声音信号时测量与非门1的2端是否为高电平;在无光时测量与非门1的1端是否为高电平..若不是高电平说明故障在相应的输入电路;若是高电平应检查集成电路IC1的逻辑关系是否正确..5白天和晚上白炽灯EL均长亮..其原因一般是双向可控硅T2被击穿..检修时;断电后用万用表的电阻挡测量T2两个阳极之间的电阻;若在1KΩ以下;则说明双向可控硅T2已经被击穿;应更换..6白炽灯EL点亮的延时时间不合适..若灯亮的延时时间缩短了;有可能是电容C3漏电或者是容量减小所致;可用一只相同的电容尝试..若嫌延时时间不够;可适当增大电阻R8的阻值;或者增大电容C3的容量..反之;减小电阻R8的阻值或者电容C3的容量即可..。
