乘用车制动摩擦片精讲

汽车制动摩擦片结构与基础常识一、结构1.摩擦材料摩擦材料是汽车制动摩擦片的关键组成部分，其质量和性能直接影响到制动效果和寿命。

常见的摩擦材料有有机摩擦材料、无机摩擦材料和半金属摩擦材料。

有机摩擦材料一般由纤维素、稳定剂、热稳定剂和润滑剂等组成，具有摩擦系数大、稳定性好和价格低廉的特点，但制动性能会随着温度的升高而下降。

无机摩擦材料主要由金属氧化物和高熔点金属等组成，具有耐高温性能好的特点，但摩擦系数较低。

半金属摩擦材料则是有机和无机摩擦材料的综合体，由一定比例的有机物和无机物组成，具有较高的摩擦效果和耐高温性能。

2.支撑座支撑座是指摩擦片与制动器活塞之间的连接件，一般由金属材料制成，用于支撑和固定摩擦材料。

3.螺栓螺栓用于固定摩擦片在制动器修处，一般由高强度合金材料制成。

螺栓需要具备一定的耐磨损性和抗蠕变性能，以确保摩擦片能够牢固地固定在制动器修处。

二、基础常识了解一些基础常识有助于我们更好地维护和管理汽车制动摩擦片。

1.使用寿命摩擦片的使用寿命受多种因素的影响，包括车辆的使用情况、行驶速度、路况等。

一般来说，摩擦片的使用寿命约为2-3万公里左右，但需要根据实际情况做出调整。

当摩擦片磨损到极限厚度时，需要及时更换，以免影响制动效果。

2.保养和维护定期对摩擦片进行保养和维护可以延长其使用寿命。

保养包括对制动系统的清洁和调整，在行驶过程中注意制动轻重，避免频繁急刹车。

另外，及时更换磨损严重的摩擦片也是保养的重要措施。

3.不良磨损不良磨损是指摩擦片由于使用不当或其他原因导致的异常磨损。

常见的不良磨损类型有脚印磨损、倒角磨损、凹槽磨损等。

不良磨损会降低制动效果，甚至导致制动失灵，因此及时发现和解决不良磨损问题是非常重要的。

4.制动效果制动效果是衡量摩擦片性能的重要指标之一、制动效果与摩擦系数、摩擦片质量和制动器状况等有关。

一般来说，摩擦系数越大，制动效果越好。

但过高的摩擦系数也会导致制动器过热和制动力过大，影响行驶的平稳性。

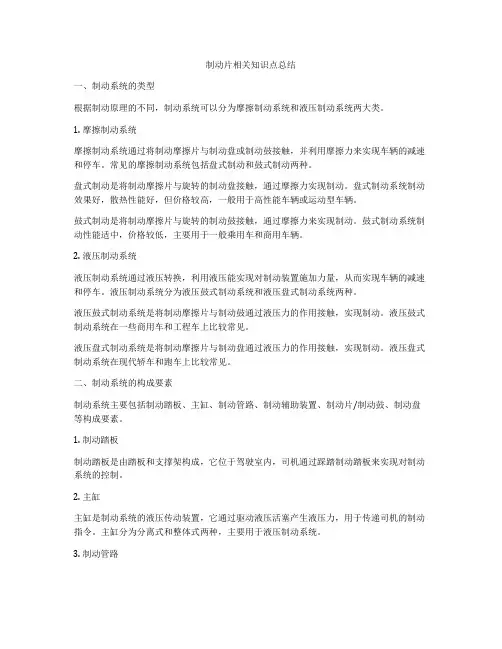

制动片相关知识点总结一、制动系统的类型根据制动原理的不同，制动系统可以分为摩擦制动系统和液压制动系统两大类。

1. 摩擦制动系统摩擦制动系统通过将制动摩擦片与制动盘或制动鼓接触，并利用摩擦力来实现车辆的减速和停车。

常见的摩擦制动系统包括盘式制动和鼓式制动两种。

盘式制动是将制动摩擦片与旋转的制动盘接触，通过摩擦力实现制动。

盘式制动系统制动效果好，散热性能好，但价格较高，一般用于高性能车辆或运动型车辆。

鼓式制动是将制动摩擦片与旋转的制动鼓接触，通过摩擦力来实现制动。

鼓式制动系统制动性能适中，价格较低，主要用于一般乘用车和商用车辆。

2. 液压制动系统液压制动系统通过液压转换，利用液压能实现对制动装置施加力量，从而实现车辆的减速和停车。

液压制动系统分为液压鼓式制动系统和液压盘式制动系统两种。

液压鼓式制动系统是将制动摩擦片与制动鼓通过液压力的作用接触，实现制动。

液压鼓式制动系统在一些商用车和工程车上比较常见。

液压盘式制动系统是将制动摩擦片与制动盘通过液压力的作用接触，实现制动。

液压盘式制动系统在现代轿车和跑车上比较常见。

二、制动系统的构成要素制动系统主要包括制动踏板、主缸、制动管路、制动辅助装置、制动片/制动鼓、制动盘等构成要素。

1. 制动踏板制动踏板是由踏板和支撑架构成，它位于驾驶室内，司机通过踩踏制动踏板来实现对制动系统的控制。

2. 主缸主缸是制动系统的液压传动装置，它通过驱动液压活塞产生液压力，用于传递司机的制动指令。

主缸分为分离式和整体式两种，主要用于液压制动系统。

3. 制动管路制动管路是用来传递液压力的管道系统，它包括软管、硬管和接头等组成部分，用于连接主缸、制动辅助装置和制动器件。

4. 制动辅助装置制动辅助装置包括制动真空助力器、制动液压助力器等，它们通过增加司机对制动系统的操作力，提高了制动的效果和便利性。

5. 制动片/制动鼓、制动盘制动片/制动鼓和制动盘是制动系统摩擦制动装置的核心部件，它们通过摩擦力来实现对车轮的减速或停车。

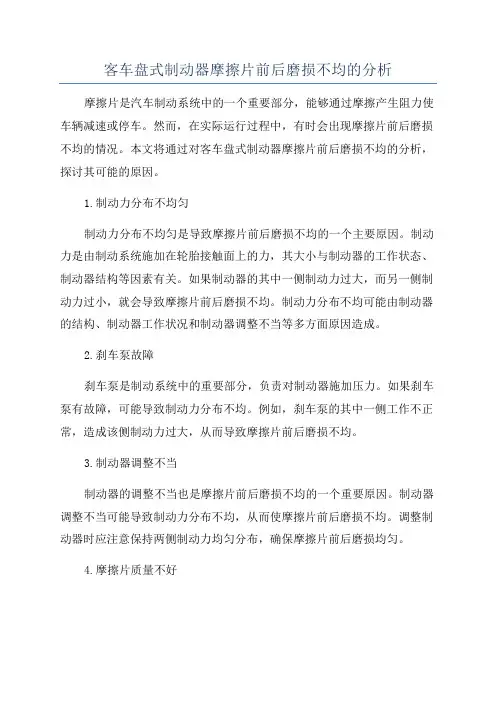

客车盘式制动器摩擦片前后磨损不均的分析摩擦片是汽车制动系统中的一个重要部分，能够通过摩擦产生阻力使车辆减速或停车。

然而，在实际运行过程中，有时会出现摩擦片前后磨损不均的情况。

本文将通过对客车盘式制动器摩擦片前后磨损不均的分析，探讨其可能的原因。

1.制动力分布不均匀制动力分布不均匀是导致摩擦片前后磨损不均的一个主要原因。

制动力是由制动系统施加在轮胎接触面上的力，其大小与制动器的工作状态、制动器结构等因素有关。

如果制动器的其中一侧制动力过大，而另一侧制动力过小，就会导致摩擦片前后磨损不均。

制动力分布不均可能由制动器的结构、制动器工作状况和制动器调整不当等多方面原因造成。

2.刹车泵故障刹车泵是制动系统中的重要部分，负责对制动器施加压力。

如果刹车泵有故障，可能导致制动力分布不均。

例如，刹车泵的其中一侧工作不正常，造成该侧制动力过大，从而导致摩擦片前后磨损不均。

3.制动器调整不当制动器的调整不当也是摩擦片前后磨损不均的一个重要原因。

制动器调整不当可能导致制动力分布不均，从而使摩擦片前后磨损不均。

调整制动器时应注意保持两侧制动力均匀分布，确保摩擦片前后磨损均匀。

4.摩擦片质量不好摩擦片质量不好也可能导致摩擦片前后磨损不均。

如果摩擦片的制造工艺不好或材料质量不好，可能导致摩擦片的摩擦性能不稳定，从而使摩擦片前后磨损不均。

综上所述，客车盘式制动器摩擦片前后磨损不均可能由制动力分布不均匀、刹车泵故障、制动器调整不当和摩擦片质量不好等多方面原因造成。

在使用和维护过程中，需要定期检查制动器工作状态、制动力分布情况，及时进行调整和更换摩擦片，以确保制动系统的正常工作和摩擦片的均匀磨损。

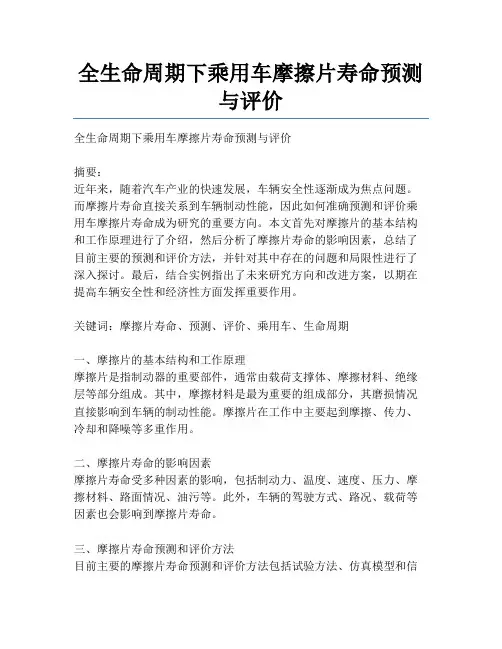

全生命周期下乘用车摩擦片寿命预测与评价全生命周期下乘用车摩擦片寿命预测与评价摘要：近年来，随着汽车产业的快速发展，车辆安全性逐渐成为焦点问题。

而摩擦片寿命直接关系到车辆制动性能，因此如何准确预测和评价乘用车摩擦片寿命成为研究的重要方向。

本文首先对摩擦片的基本结构和工作原理进行了介绍，然后分析了摩擦片寿命的影响因素，总结了目前主要的预测和评价方法，并针对其中存在的问题和局限性进行了深入探讨。

最后，结合实例指出了未来研究方向和改进方案，以期在提高车辆安全性和经济性方面发挥重要作用。

关键词：摩擦片寿命、预测、评价、乘用车、生命周期一、摩擦片的基本结构和工作原理摩擦片是指制动器的重要部件，通常由载荷支撑体、摩擦材料、绝缘层等部分组成。

其中，摩擦材料是最为重要的组成部分，其磨损情况直接影响到车辆的制动性能。

摩擦片在工作中主要起到摩擦、传力、冷却和降噪等多重作用。

二、摩擦片寿命的影响因素摩擦片寿命受多种因素的影响，包括制动力、温度、速度、压力、摩擦材料、路面情况、油污等。

此外，车辆的驾驶方式、路况、载荷等因素也会影响到摩擦片寿命。

三、摩擦片寿命预测和评价方法目前主要的摩擦片寿命预测和评价方法包括试验方法、仿真模型和信号处理方法。

试验方法又可分为台架试验和实车试验两种。

仿真模型主要是通过建立摩擦片的数学模型，对其工作条件、磨损过程等进行模拟和分析。

信号处理方法是指采用各种传感器对摩擦片工作状态、磨损情况等进行监测和计算。

四、方法存在的问题和局限性试验方法面临的问题包括成本高、周期长、无法完全模拟现实工况等；仿真模型存在的问题包括建立难度大、计算量大、精度低等；信号处理方法的局限性在于需要准确测量摩擦片的工作状态，且对于实时预测和评价存在一定困难。

五、未来的研究方向和改进方案以人工智能技术为代表的新兴技术，将为摩擦片寿命预测和评价提供更加准确、高效的手段。

同时，应加强对摩擦材料、摩擦表面的研究，以提高摩擦片的耐磨性和耐高温性。

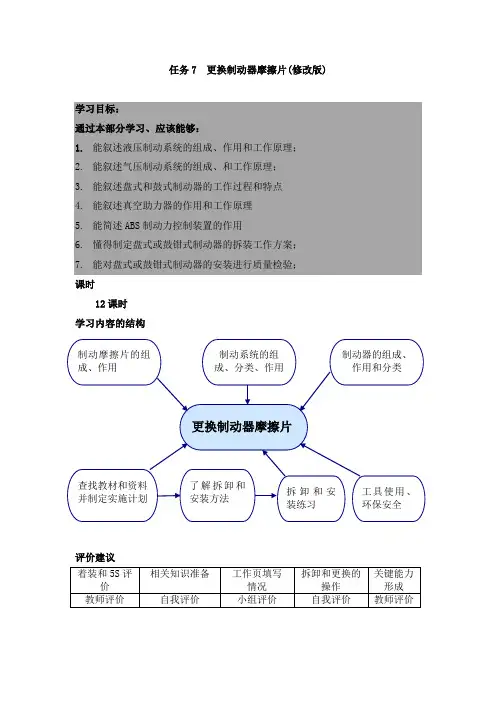

任务7 更换制动器摩擦片(修改版)学习目标：通过本部分学习、应该能够：1.能叙述液压制动系统的组成、作用和工作原理；2.能叙述气压制动系统的组成、和工作原理；3.能叙述盘式和鼓式制动器的工作过程和特点4.能叙述真空助力器的作用和工作原理5.能简述ABS制动力控制装置的作用6.懂得制定盘式或鼓钳式制动器的拆装工作方案；7.能对盘式或鼓钳式制动器的安装进行质量检验；课时12课时学习内容的结构评价建议学习任务描述车辆的制动摩擦片在使用过程中出现过渡磨损、表面硬化或受到油污的污染等；经诊断制动摩擦片已经失效，需要更换；请参照维修手册，进行拆卸更换。

一、学习准备*1、汽车制动系的组成有哪些？，它起什么作用？，制动系的安装位置在那里？制动器和制动摩擦片的组成、作用？在下面的学习中，请你按图示或说明进行正确的填空或回答问题。

1、制动系的组成制动系：主要由供能装置、_________、__________、和___________组成。

图7-12、制动系的作用制动系的作用是使行驶中的汽车_______甚至_______，使下坡行驶的汽车_____保持稳定，以及使停驶的汽车保持_______。

3、制动系的分类（1）汽车制动系按功用可分为_________、_________、_________、和辅助制动器；（2）汽车制动系按能源可分为_________、_________、和辅助制动器；（3）汽车制动系按能量传输方式可分为_________、_________、和气压式等。

4、制动系的安装位置图7-25、制动器的类型制动器的分类主要有两种：分别是鼓式和盘式制动器。

其中鼓式制动器又分为：领从蹄式、_________、__________、__________ 、________和双向自增力式。

盘式制动器分为全盘式和钳盘式；其中钳盘式又分为定盘式和_________。

图7-3图7-4知识拓展六种鼓式制动器的特点盘式制动器的特点：（1）一般____摩擦助势作用，因而制动效能受_______的影响较小，制动效能较稳定；（2）浸水后制动效能降低____，而且只须经一两次制动即可______；（3）在输出制动力矩相同情况下，尺寸和_____一般较小；（4）制动盘沿厚度方向的___膨胀量极小，受热后的制动踏板的_______变化不大；（5）较容易实现制动间隙的_______，保养维修作业比较简单；（6）制动效能低，用于液压制动系统时所需制动管道压力____，一般要使用助__________；（7）兼用驻车制动时，需要加装的驻车制动________比较复杂，因而在后轮的应用_____限制。

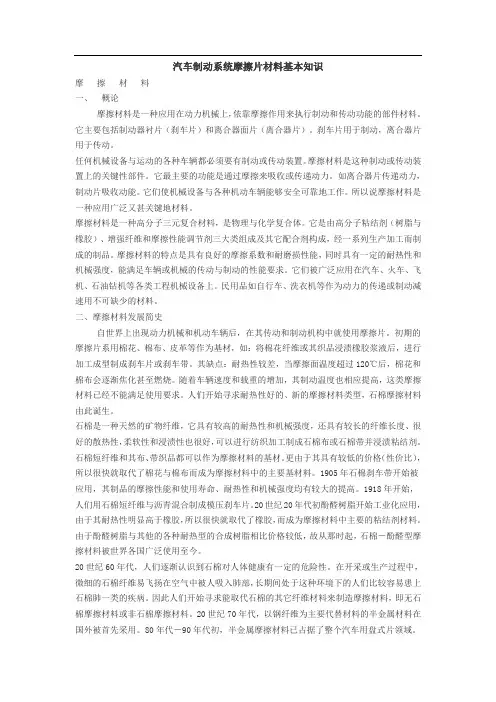

汽车制动系统摩擦片材料基本知识摩擦材料一、概论摩擦材料是一种应用在动力机械上，依靠摩擦作用来执行制动和传动功能的部件材料。

它主要包括制动器衬片（刹车片）和离合器面片（离合器片）。

刹车片用于制动，离合器片用于传动。

任何机械设备与运动的各种车辆都必须要有制动或传动装置。

摩擦材料是这种制动或传动装置上的关键性部件。

它最主要的功能是通过摩擦来吸收或传递动力。

如离合器片传递动力，制动片吸收动能。

它们使机械设备与各种机动车辆能够安全可靠地工作。

所以说摩擦材料是一种应用广泛又甚关键地材料。

摩擦材料是一种高分子三元复合材料，是物理与化学复合体。

它是由高分子粘结剂（树脂与橡胶）、增强纤维和摩擦性能调节剂三大类组成及其它配合剂构成，经一系列生产加工而制成的制品。

摩擦材料的特点是具有良好的摩擦系数和耐磨损性能，同时具有一定的耐热性和机械强度，能满足车辆或机械的传动与制动的性能要求。

它们被广泛应用在汽车、火车、飞机、石油钻机等各类工程机械设备上。

民用品如自行车、洗衣机等作为动力的传递或制动减速用不可缺少的材料。

二、摩擦材料发展简史自世界上出现动力机械和机动车辆后，在其传动和制动机构中就使用摩擦片。

初期的摩擦片系用棉花、棉布、皮革等作为基材，如：将棉花纤维或其织品浸渍橡胶浆液后，进行加工成型制成刹车片或刹车带。

其缺点：耐热性较差，当摩擦面温度超过120℃后，棉花和棉布会逐渐焦化甚至燃烧。

随着车辆速度和载重的增加，其制动温度也相应提高，这类摩擦材料已经不能满足使用要求。

人们开始寻求耐热性好的、新的摩擦材料类型，石棉摩擦材料由此诞生。

石棉是一种天然的矿物纤维，它具有较高的耐热性和机械强度，还具有较长的纤维长度、很好的散热性，柔软性和浸渍性也很好，可以进行纺织加工制成石棉布或石棉带并浸渍粘结剂。

石棉短纤维和其布、带织品都可以作为摩擦材料的基材。

更由于其具有较低的价格（性价比），所以很快就取代了棉花与棉布而成为摩擦材料中的主要基材料。

制动摩擦片（刹车片）和车轮轴承的检查与调整一：什么是制动摩擦片:制动摩擦片也叫刹车片或刹车皮。

在汽车的刹车系统中,制动摩擦片(刹车片）是最关键的安全零件，所有刹车效果的好坏都是刹车片起决定性作用，所以说好的刹车片制动摩擦片是人和汽车的保护神。

制动摩擦片(刹车片）是指固定在与车轮旋转的制动鼓或制动盘上的摩擦材料，其中的摩擦衬片及摩擦衬块承受外来压力，产生摩擦作用从而达到车辆减速的目的。

二：刹车片的类型分类：（一）汽车刹车片从类型上分有：1.用于盘式制动器的刹车片2.用于鼓式制动器的刹车蹄3.用于大卡车的来令片（二）从配方技术上分有：1.半金属刹车片2.少金属刹车片3.石棉刹车片4.陶瓷刹车片,5.无石棉有机物型刹革材料三：刹车片的组成结构刹车片一般由钢板、粘接隔热层和摩擦块构成，钢板要经过涂装来防锈，涂装过程用SMT-4炉温跟踪仪来检测涂装过程的温度分布来保证质量。

其中隔热层是由不传热的材料组成，目的是隔热。

摩擦块由摩擦材料、粘合剂组成，刹车时被挤压在刹车盘或刹车鼓上产生摩擦，从而达到车辆减速刹车的目的。

由于摩擦作用，摩擦块会逐渐被磨损，一般来讲成本越低的刹车片磨损得越快。

摩擦材料使用完后要及时更换刹车片，否则钢板与刹车盘就会直接接触，最终会丧失刹车效果并损坏刹车盘。

四：刹车片的主要性能：一般地对刹车片的基本要求主要有耐磨损、摩擦系数大、优良的隔热性能。

1、高性能：摩擦系数高（金麒麟陶瓷刹车片摩擦系数达0.45，属于高摩擦系数刹车片），耐高温，高速行驶和高温行驶过程中表现突出，驾驶过程中高速高温情况下制动效果和制动舒适性良好。

2、安全性：热衰退低，恢复性能良好，山区道路和高温、高速状态下制动性能不降低。

最大限度的提高了车辆的安全性。

非常适合与山路地区，高速以其他各种路况的使用！3、舒适性：制动舒适，无噪音，无污染，制动平衡。

4、合理的使用寿命:一般非改装车辆，在正常行驶的情况的下，前制动器的刹车片寿命为3—5万公里，后制动器刹车片的使用寿命为8—10万公里．前刹车盘使用寿命6—10万公里．当然经常在山区行驶的汽车刹车片和盘则寿命要短很多。

机动车制动摩擦片磨损机理与磨损特征分析随着机动车数量不断增长，制动系统的安全性和性能变得尤为重要。

在机动车的制动系统中，摩擦片是一个关键组件，它在车辆行驶时起到制动的重要作用。

然而，由于长时间的使用和各种外在因素的影响，摩擦片会产生磨损，从而影响制动性能。

因此，了解机动车制动摩擦片的磨损机理和磨损特征对于维护制动系统的安全性和性能至关重要。

一、机动车制动摩擦片磨损机理机动车制动摩擦片的磨损机理可以分为几个方面。

1.摩擦磨损摩擦磨损是机动车制动摩擦片磨损最常见的机理之一。

在摩擦制动过程中，摩擦片与制动盘之间产生的摩擦力使得摩擦片表面产生摩擦磨损现象。

长时间的使用和剧烈的制动行为会导致摩擦片表面逐渐磨损，减少了摩擦片与制动盘之间的接触面积，从而降低了制动性能。

2.热磨损在高速制动时，摩擦片产生的摩擦力会导致摩擦片表面温度上升，从而引发热磨损。

热磨损是机动车制动摩擦片磨损的一种重要机理。

高温下，摩擦片的摩擦系数会变化，表面温度过高还可能导致摩擦片材料的结构发生变化，进而引发更严重的磨损。

3.疲劳磨损长时间的使用和频繁的制动行为会导致摩擦片材料发生疲劳现象，从而引发疲劳磨损。

疲劳磨损是机动车制动摩擦片磨损的一种常见机制。

在疲劳磨损过程中，摩擦片表面会产生微小裂纹，随着使用时间的增长，这些裂纹会扩展并最终导致摩擦片的磨损。

二、机动车制动摩擦片磨损特征分析磨损特征是研究机动车制动摩擦片磨损的重要内容，通过分析摩擦片的磨损特征可以更好地了解制动系统的工作状态和寿命。

1.磨屑堆积磨屑堆积是机动车制动摩擦片磨损的一个主要特征。

在摩擦片磨损过程中，摩擦片会产生大量磨屑。

这些磨屑会随着制动时产生的热气流被带走，同时也会在制动系统内部堆积。

磨屑堆积的程度可以用来评估摩擦片的磨损程度和制动系统的工作状态。

2.颜色变化摩擦片的颜色变化也是研究磨损特征的一个重要方面。

在制动过程中，摩擦片表面会发生摩擦磨损现象，从而导致表面温度的上升和材料结构的变化。

刹车片课件培训知识刹车片课件培训知识刹车片作为汽车刹车系统的重要组成部分，承担着车辆刹车的关键任务。

了解刹车片的性能、使用寿命和维护保养等知识，对于驾驶员和维修人员来说都至关重要。

本文将介绍刹车片的基本知识、选购要点和常见问题解答，帮助读者更好地了解和应用刹车片相关知识。

一、刹车片的基本知识1. 刹车片的结构和原理刹车片由摩擦材料、支撑材料和背板组成。

摩擦材料通常由有机材料、半金属材料或陶瓷材料制成，能够产生摩擦力，并通过与刹车盘接触来实现刹车效果。

支撑材料用于固定摩擦材料，提供刹车片的强度和稳定性。

背板则起到支撑和固定刹车片的作用。

2. 刹车片的性能指标刹车片的性能指标包括刹车力、摩擦系数、磨损率和热稳定性等。

刹车力是刹车片产生的刹车力矩，摩擦系数是刹车片与刹车盘之间的摩擦系数，磨损率是刹车片磨损的速度，热稳定性则是刹车片在高温条件下的性能表现。

3. 刹车片的使用寿命刹车片的使用寿命受到多种因素的影响，包括车辆使用情况、驾驶习惯和刹车片质量等。

一般来说，刹车片的平均寿命在2万公里左右，但具体的更换周期还需根据实际情况来定。

二、刹车片的选购要点1. 考虑车辆类型和用途不同类型和用途的车辆对刹车片的要求不同。

载重车辆和高速行驶的车辆需要具有更高的刹车力和热稳定性，而城市代步车则更注重刹车片的舒适性和噪音控制。

2. 选择合适的摩擦材料刹车片的摩擦材料种类繁多，选择合适的摩擦材料对于刹车性能和使用寿命至关重要。

有机材料适用于一般城市驾驶，半金属材料适用于高速行驶和重载车辆，陶瓷材料则适用于高性能车辆和赛车。

3. 注意刹车片的品牌和质量刹车片的品牌和质量直接影响其性能和寿命。

选择知名品牌和可靠供应商的刹车片，可以提高刹车的安全性和可靠性。

三、刹车片的常见问题解答1. 刹车片磨损过快的原因是什么？刹车片磨损过快可能是由于驾驶习惯不良、刹车系统故障或刹车片质量问题等原因造成的。

及时检查和维修刹车系统，选择合适的刹车片材料，可以减缓刹车片的磨损。

只要3分钟看懂刹车片中的奥秘▌前言刹车片也叫盘皮。

在汽车的刹车系统中是直接作用于和车轮一起旋转的制动鼓或制动盘的磨擦材料。

在制动过程中受到刹车系统的外来压力而产生摩擦作用，从而达到让车辆减速的目的。

一般不同性能的汽车刹车片有很大的不同，因此会产生不同的制动效果。

很多车友以为，当需要更换刹车片的时候选择越贵的越好，其实不然，不同刹车片材料有不同的工作温度区间，就像F1赛车的刹车片在紧急制动的时候能够产生1000摄氏度以上的工作温度，而我们的家用轿车刹车片的工作温度一般在100度左右，所以当你的汽车换上F1赛车的刹车片的时候，可能会因为工作温度达不到而没有进行刹车减速。

例子就简单地说这么多，至于刹车片中到底有什么奥秘呢，请接着看侃弟以下的介绍。

▌组成结构在大多数人眼中刹车片像是薄薄的一快橡皮块，拿在手里也不是很重，但它的原理却并不简单。

一般由承受压力的钢板、隔热层（防止热量传递到活塞）和于制动鼓，或者制动片接触的摩擦表面构成。

钢板要经过涂装来防锈，涂装过程用SMT-4炉温跟踪仪来检测涂装过程的温度分布的均匀从而保证质量。

隔热层就是隔热材料组成，目的很简单就是隔热。

摩擦部分是由粘结剂、增强纤维、摩擦性能调节剂、填料四大部分组成。

（1）粘结剂它可以影响材料的热衰退性能、恢复性能、磨损性能和机械性能。

一般有热固性、热塑性、橡胶类和复合型类种，汽车摩擦材料中一般采用的是热固化型粘结剂，具体应用的有酚醛树脂、三聚氰胺树脂、环氧树脂、硅树脂和聚酰胺树脂等。

应用最广泛的是酚醛树脂及其改性树脂。

改性的目的是改善树脂的高温性能。

为了更大的提高粘结剂的高温性能，现在先进的汽车摩擦材料已经采用聚酰亚胺树脂，但目前这种树脂成本太高，不容易普及。

（2）增强纤维是摩擦材料中增强基的作用，传统材料用的是石棉等矿物纤维，半金属汽车摩擦材料中使用的是钢纤维，同时加入少量铜纤维及其少量矿物纤维。

近年来，增强纤维的种类也越来越多，其中最引人注目的是芳纶（Kevlar）的应用。
