电磁波在波导中传播与模式分析引言：电磁波作为一种重要的能量传输和信息传播的方式，在现代社会中得到了广泛的应用。
而波导作为一种特殊的传输介质，对电磁波的传播和模式产生了重要的影响。
本文将探讨电磁波在波导中的传播特性以及模式分析的相关内容。
一、电磁波的基本概念电磁波是由电场和磁场相互耦合而成的一种能量传播形式。
其传播速度等于真空中的光速，具有波长和频率的特性。
在真空中，电磁波的传播方向垂直于电场和磁场的方向，并且传播速度是固定的。
二、波导的基本原理波导是一种具有特殊结构的导波结构，常见的有矩形波导和圆柱波导等。
其基本原理是利用界面反射和全反射来限制电磁波的传播范围。
波导的内部具有一定的几何形状和尺寸，可以通过调整波导的大小和形状来控制电磁波的传播特性。
三、电磁波在波导中的传播在波导中，电磁波的传播方式与真空中存在一定的差异。
由于波导的存在，电磁波的传播会受到波导的限制和约束。
一方面，波导的存在会导致部分能量被反射回波导内部，从而形成多次反射和干涉现象；另一方面，波导与外界的相互作用会导致波导模式的产生。
四、波导模式分析波导模式是指波导中存在的一种特定的电磁波传播模式。
波导模式与波导的尺寸、频率、工作状态等因素密切相关。
其中，矩形波导的模式可以通过解Maxwell 方程组得到；圆柱波导的模式可以通过解贝尔曲线方程来求解。
在进行波导模式分析时，通常会采用模场展开法、有限差分法以及有限元法等数值计算方法。
这些方法可以有效地求解波导中特定频率下的模场分布和传播特性。
通过模式分析，可以引导波导的设计和优化，提高电磁波传输的效率和稳定性。
五、应用和进展波导作为一种特殊的传输介质，被广泛应用于微波通信、雷达技术、光纤通信等领域。
通过合理设计波导的结构和尺寸，可以实现更高效、更稳定的能量传输和信息传播。
随着微波技术和光纤技术的发展，对波导的需求也越来越高。
研究人员不断改进波导的设计和制造工艺，以适应更高频率和更广泛应用的需求。
波导中微波的模式波导是一种用来传输微波信号的导波结构，由金属壁面构成，中间空腔内充满介质。
在波导中，微波信号通过内部的反射而传播，产生各种模式。
不同模式具有不同的传播特性和分布特点，对于波导设计和应用都非常重要。
本文将介绍波导中常见的几种微波模式。
1.矩形波导模式：矩形波导是最常见的一种波导类型，由金属矩形管道组成。
在矩形波导中，有许多不同的模式，包括正交模式（TE模式）和纵向模式（TM模式）。
（1）TE模式：TE模式是横向电场模式，在矩形波导中，电场垂直于波导的横截面方向。
TE模式的特点是不含有磁场分量，只有电场分量。
TE模式分为TE10,TE20,TE01等不同的阶次。
（2）TM模式：TM模式是纵向磁场模式，在矩形波导中，磁场沿波导的横截面方向。
TM模式的特点是不含有电场分量，只有磁场分量。
TM模式也分为TM10,TM20,TM01等不同的阶次。
矩形波导模式的分布特点是波束在波导内壁上反射，形成驻波模式。
TE和TM模式可以共存，交替出现。
2.圆形波导模式：圆形波导是由金属圆管构成的波导结构。
圆形波导模式与矩形波导模式类似，也有TE模式和TM模式，但其阶次的确定方式略有不同。
（1）TE模式：TE模式是横向电场模式，电场沿着圆柱壁面方向。
TE 模式中的波动电场与壁面垂直，并且没有磁场分量。
（2）TM模式：TM模式是纵向磁场模式，磁场沿着圆柱壁面方向。
TM 模式中的波动磁场与壁面垂直，并且没有电场分量。
与矩形波导不同的是，圆形波导模式的阶次由径向模式数目（m）和角向模式数目（n）两个参数共同确定。
例如，TE11模式表示径向和角向模式都为13.表面波模式：除了矩形和圆形波导模式外，波导中还存在一种特殊的模式，称为表面波模式。
表面波模式是指波在波导壁面上沿着壁面传播的模式，不进一步传播到波导的深处。
表面波模式包括射线波、栅波和电磁波导模式。
射线波模式是指波束沿着表面传播，而不发散或收敛；栅波模式是指波束被壁面上的栅格结构所限制；电磁波导模式是指在电磁波导中，电磁波束是由电和磁场的耦合形成的。
第1篇一、矩形波导的模式分类矩形波导中的电磁波模式主要分为TE（横电磁波）模式和TM（纵电磁波）模式。
1. TE模式TE模式是指电场只在波导的横向（垂直于传播方向）分量存在，而磁场则在纵向（沿传播方向）分量存在。
根据电场和磁场在波导横截面上的分布，TE模式又可以分为TE10、TE20、TE01等模式。
（1）TE10模式：TE10模式是矩形波导中最基本、最常用的模式。
其电场分布呈矩形，磁场分布呈椭圆。
TE10模式的截止频率最高，适用于高频传输。
（2）TE20模式：TE20模式的电场分布呈矩形，磁场分布呈圆形。
其截止频率低于TE10模式，适用于中频传输。
（3）TE01模式：TE01模式的电场分布呈矩形，磁场分布呈椭圆。
其截止频率最低，适用于低频传输。
2. TM模式TM模式是指磁场只在波导的横向分量存在，而电场则在纵向分量存在。
根据电场和磁场在波导横截面上的分布，TM模式又可以分为TM01、TM11、TM21等模式。
（1）TM01模式：TM01模式的电场分布呈矩形，磁场分布呈圆形。
其截止频率最高，适用于高频传输。
（2）TM11模式：TM11模式的电场分布呈矩形，磁场分布呈椭圆。
其截止频率低于TM01模式，适用于中频传输。
（3）TM21模式：TM21模式的电场分布呈矩形，磁场分布呈圆形。
其截止频率最低，适用于低频传输。
二、矩形波导的模式特性1. 截止频率截止频率是矩形波导中一个重要的参数，它决定了电磁波在波导中能否有效传输。
不同模式的截止频率不同，其中TE10模式的截止频率最高，适用于高频传输。
2. 相速度相速度是指电磁波在波导中传播的速度。
不同模式的相速度不同，TE模式的相速度比TM模式快。
3. 模式损耗模式损耗是指电磁波在波导中传播时，由于波导壁的吸收和辐射等原因，能量逐渐衰减的现象。
不同模式的损耗不同，TE模式的损耗比TM模式小。
4. 传输特性矩形波导中不同模式的传输特性不同，如TE模式的传输特性较好，适用于高频传输；TM模式的传输特性较差，适用于低频传输。
空心金属波导矩形波导和圆形波导基本模式下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!空心金属波导是一种用于传输电磁波的特殊结构，它在通信、雷达、微波加热等领域有着广泛的应用。
波导中微波的模式（TE\TM\TEM）首先什么是模式，模式就是没有激励源条件下的Maxwell方程的解。
T是transverse 的缩写，本意为“横向”。
在模式中特指“与传输方向垂直的方向”。
举例，若波导中电磁波传输方向为z方向，则横向为直角坐标系中的x，y 方向；或柱坐标系的\rho，\phi方向。
TE模式表示“所有电场分量均与传输方向垂直”，即“传输方向上没有电场分量”；TM模式同理。
TEM模式意义为“电场、磁场分量均与传输方向垂直”。
TEM波就是横波,HxE与k三者相互垂直,其他方向都没有分量，但有的在波传播方向k上有H波或E波,这就产生了所谓的TE波或TM波沿一定途径(比如说波导)传播的电磁波为导行电磁波。
根据麦克斯韦方程,导行电磁波在传播方向上一般是有E和H分量的。
光的传播形态分类:根据传播方向上有无电场分量或磁场分量,可分为如下三类,任何光都可以这三种波的合成形式表示出来。
1、TEM波:在传播方向上没有电场和磁场分量,称为横电磁波。
若激光在谐振腔中的传播方向为z方向,那么激光的电场和磁场将没有z方向的分量!实际的激光模式是准TEM模,即允许Ez、Hz分量的存在,但它们必须<<横向分量,因为较大的Ez 意味着波矢方向偏离光轴较大,容易溢出腔外,所以损耗大,难于形成振荡。
2、TE波(即s波):在传播方向上有磁场分量但无电场分量,称为横电波。
在平面光波导(封闭腔结构)中,电磁场分量有Ey, Hx, Hz,传播方向为z方向。
3、TM波(即p波):在传播方向上有电场分量而无磁场分量,称为横磁波。
在平面光波导(封闭腔结构)中,电磁场分量有Hy, Ex, Ez,传播方向为z方向。
三者可以这样记忆:横电磁波就是电和磁都是横着的,横电波只有电场是横的,横磁波就只有磁场是横的而所谓横,就是与电磁波传播方向向量k是垂直的,可以想象一个单簇的光线就是一根直线的水管,在水管横截面上的就是与水流方向垂直的,所谓横,就是这个意思了。
矩形波导中传播模式的研究矩形波导是一种常见的光波导结构，其具有独特的特性和广泛的应用。
研究矩形波导中的传播模式是了解其工作原理、优化设计以及应用于光电子器件中的重要一步。
本文将以1200字以上介绍矩形波导中传播模式的研究。
首先，我们来介绍矩形波导的基本结构。
矩形波导通常由一个矩形的导波区域和四个边界组成。
导波区域被限制在一个矩形的空间内，而边界则由两条长边和两条短边组成。
导波区域的尺寸会直接影响传播模式的特性。
当导波区域的尺寸远小于光波的波长时，可以将矩形波导看作一个简单的光纤结构，其中只有一个模式可以沿波导传播。
然而，当导波区域的尺寸达到或超过光波的波长时，将会出现多个模式同时传播的情况。
研究矩形波导中传播模式的独特性质是很重要的。
通常，我们可以利用数值模拟方法来计算和分析矩形波导的传播模式。
其中一种常用的方法是有限差分法（FDM），它将波导的导模问题转化为一个二维矢量波动方程。
利用FDM，可以计算出波导中的场分布、传播常数等参数。
另一种常用的方法是有限元法（FEM），它通过将域离散化为有限数量的元素，将波导的导模问题转化为一个矢量强度方程。
利用FEM，可以计算出波导中的电场、磁场分量等参数。
这些数值模拟方法不仅可以计算出传播模式的分布特性，还可以分析波导的传输损耗、耦合特性等。
在矩形波导中，常见的传播模式有基模、高次模等。
基模是指在导波区域内仅有一条主要能量传输路径的模式。
基模是最常用的一种模式，通常具有低传输损耗和较大的传输带宽。
高次模则是指在导波区域内还存在其他能量传输路径的模式。
由于高次模的能量传输路径更多，会导致较大的传输损耗和较窄的传输带宽。
因此，在矩形波导的设计和应用中，我们通常希望尽可能地利用基模，并且减小高次模的影响。
传播模式的研究不仅仅局限于矩形波导的基模和高次模，还可以进一步探究更复杂的模式现象。
例如，当矩形波导的宽度和高度相等时，可以得到一种特殊的模式，称为TE/TM模式。
光学与光电技术中的波导光学与光电技术在现代社会中得到了广泛的应用，如通信、无线电、电视、计算机等领域。
其中，波导作为一种能够控制光波传输的器件，被广泛应用于光通信、光电子技术等领域。
本文将介绍波导的概念、种类、性质、制作方法以及应用。
波导的概念波导是一种能够在其中传输电磁波的信号传输线，它是一种结构化的光学元件，利用介质的折射率分布来引导和控制光的传输。
在波导中，光沿着其长轴方向传输，而少部分通过波导表面发散的光则被波导表面反射回来。
波导可分为有源波导和无源波导两种，其中有源波导是指在其中有上电流或电场驱动下的光纤，而无源波导则是不需要外部动力来驱动光传输的光导管。
波导的种类波导的种类很多，按形状可分为直角波导、圆形波导、椭圆波导等，按制造工艺可分为折射率型波导和样品波导，按工作原理可分为单模波导和多模波导。
单模波导是指光在波导中只有一种模式运行，即只存在一条宽度较窄的光束，特点是转变光的传输模式较缓慢，损失较小，一般用于高速、宽带光通信中。
多模波导是指光在波导中可以有多种波导模式，相互独立互不影响，特点是转变光的传输模式较快，各个模式之间的耦合效应较大，用于光放大器、光波导分路器等。
波导的性质波导中的光波传送速度与介质的折射率有关，当光在波导中传播时，它将受到不同类型的损耗，主要有吸收损耗、散失损耗和边缘散失损耗。
吸收损耗是当光波通过波导时，由于材料对光的吸收而造成的能量损失，散失损耗是指光波在波导表面或边缘的摩擦、散射或漏泄造成的能量损失，边缘散失损耗则是当波导长度增加时，由于弯曲造成的边缘散失。
波导的制作方法波导的制作方法主要有四种：直接生长法、化学气相沉积法、电子束光刻法和定向极化法。
直接生长法是指通过化学反应在衬底上生长波导材料晶体，能够实现制作高质量的波导。
化学气相沉积法则是将化学气体在衬底上沉积，再通过光敏化学反应制作波导图形。
电子束光刻法则是利用电子束束照直接刻蚀信号线图形。
定向极化法是将单晶材料加工成波导结构后，在高强度电场精细调制折射率分布，因此生产成本较低。

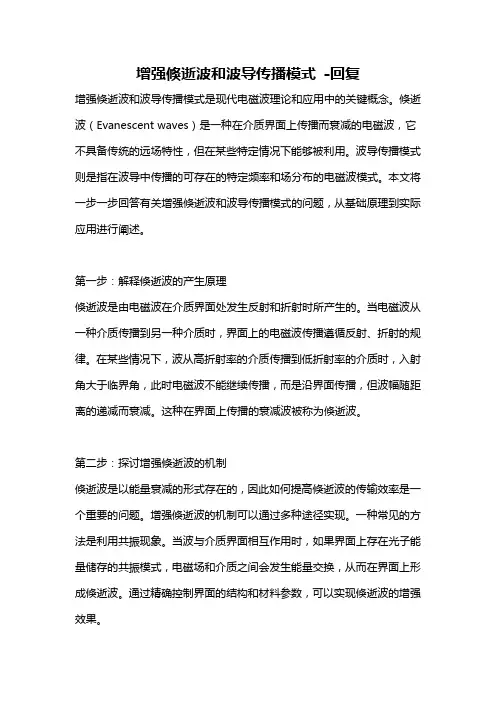

增强倏逝波和波导传播模式-回复增强倏逝波和波导传播模式是现代电磁波理论和应用中的关键概念。
