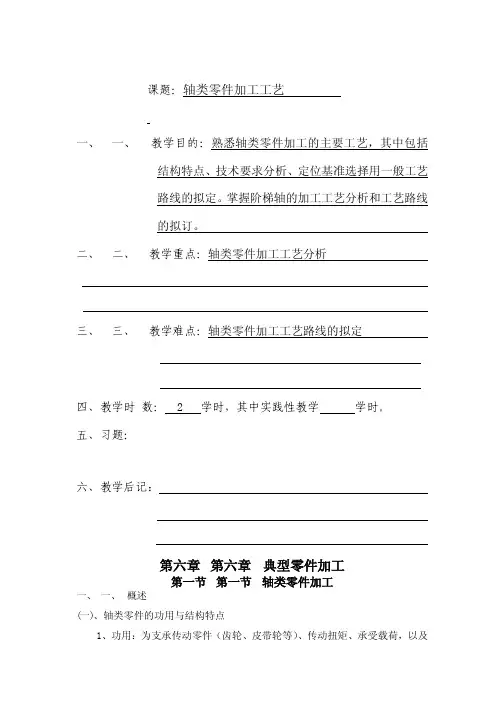

课题：轴类零件加工工艺一、一、教学目的：熟悉轴类零件加工的主要工艺，其中包括结构特点、技术要求分析、定位基准选择用一般工艺路线的拟定。
掌握阶梯轴的加工工艺分析和工艺路线的拟订。
二、二、教学重点：轴类零件加工工艺分析三、三、教学难点：轴类零件加工工艺路线的拟定四、教学时数： 2 学时，其中实践性教学学时。
五、习题：六、教学后记：第六章第六章典型零件加工第一节第一节轴类零件加工一、一、概述(一)、轴类零件的功用与结构特点1、功用：为支承传动零件（齿轮、皮带轮等）、传动扭矩、承受载荷，以及保证装在主轴上的工件或刀具具有一定的回转精度。
2、2、分类：轴类零件按其结构形状的特点，可分为光轴、阶梯轴、空心轴和异形轴（包括曲轴、凸轮轴和偏心轴等）四类。
图轴的种类a)光轴b)空心轴c)半轴d)阶梯轴e)花键轴f)十字轴g）偏心轴h)曲轴i) 凸轮轴若按轴的长度和直径的比例来分，又可分为刚性轴（L/d＜12＝和挠性轴（L/d ＞12）两类。
3、表面特点：外圆、内孔、圆锥、螺纹、花键、横向孔（二）主要技术要求：1、尺寸精度轴颈是轴类零件的主要表面，它影响轴的回转精度及工作状态。
轴颈的直径精度根据其使用要求通常为IT6～9，精密轴颈可达IT5。
2、几何形状精度轴颈的几何形状精度（圆度、圆柱度），一般应限制在直径公差点范围内。
对几何形状精度要求较高时，可在零件图上另行规定其允许的公差。
3、位置精度主要是指装配传动件的配合轴颈相对于装配轴承的支承轴颈的同轴度，通常是用配合轴颈对支承轴颈的径向圆跳动来表示的；根据使用要求，规定高精度轴为0.001～0.005mm，而一般精度轴为0.01～0.03mm。
此外还有内外圆柱面的同轴度和轴向定位端面与轴心线的垂直度要求等。
4．表面粗糙度根据零件的表面工作部位的不同，可有不同的表面粗糙度值，例如普通机床主轴支承轴颈的表面粗糙度为Ra0.16～0.63um，配合轴颈的表面粗糙度为Ra0.63～2.5um，随着机器运转速度的增大和精密程度的提高，轴类零件表面粗糙度值要求也将越来越小。

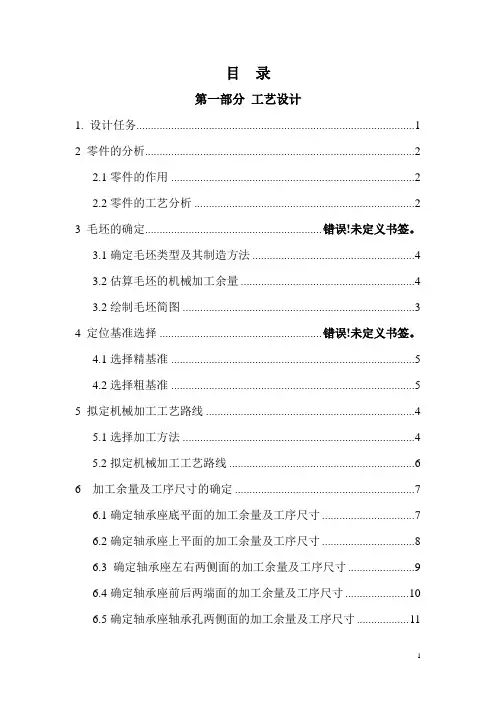

目录第一部分工艺设计1. 设计任务 (1)2 零件的分析 (2)2.1零件的作用 (2)2.2零件的工艺分析 (2)3 毛坯的确定.......................................................... 错误！未定义书签。
3.1确定毛坯类型及其制造方法 (4)3.2估算毛坯的机械加工余量 (4)3.2绘制毛坯简图 (3)4 定位基准选择 ..................................................... 错误！未定义书签。
4.1选择精基准 (5)4.2选择粗基准 (5)5 拟定机械加工工艺路线 (4)5.1选择加工方法 (4)5.2拟定机械加工工艺路线 (6)6 加工余量及工序尺寸的确定 (7)6.1确定轴承座底平面的加工余量及工序尺寸 (7)6.2确定轴承座上平面的加工余量及工序尺寸 (8)6.3 确定轴承座左右两侧面的加工余量及工序尺寸 (9)6.4确定轴承座前后两端面的加工余量及工序尺寸 (10)6.5确定轴承座轴承孔两侧面的加工余量及工序尺寸 (11)6.6 确定轴承座槽的加工余量及工序尺寸 (12)6.7 确定轴承座沉孔的加工余量及工序尺寸 (13)6.8 确定轴承座气孔φ6和φ4的加工余量及工序尺寸 (14)6.9确定轴承孔Φ30和Φ35的加工余量及工序尺寸 (15)第二部分夹具设计1. 设计任务 (15)2. 确定定位方案 (15)7、设计总结.......................................................... 错误！未定义书签。
参考文献 (17)第一部分工艺设计1.设计任务本次所要加工的零件为轴承座，以下为轴承座示意图：材料：HT200零件生产纲领：中等批量2.零件的分析2.1零件的作用轴承座是用于支撑轴类零件的，镗孔的目的是为了满足滚动轴承的外圈和轴承孔的配合要求，或者是滑动轴承外圆与轴承孔的配合，两个孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。

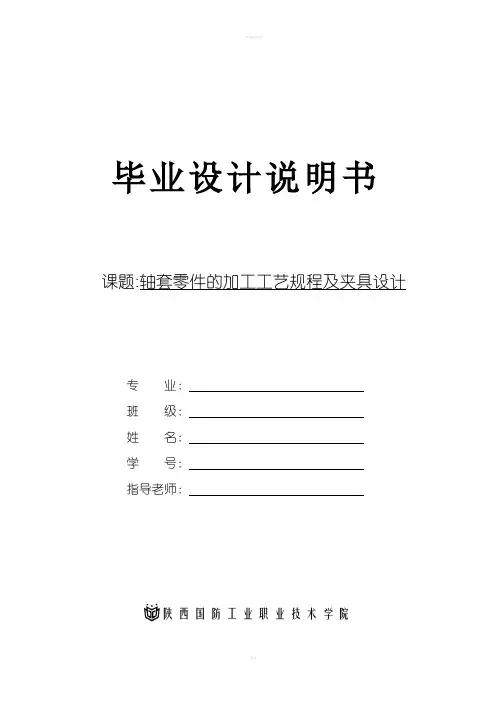

毕业设计说明书课题:轴套零件的加工工艺规程及夹具设计专业：班级：姓名：学号：指导老师：陕西国防工业职业技术学院二O一一届毕业设计（论文）任务书专业：数控技术班级：数控姓名：学号：一、设计题目(附图)：轴套零件机械加工工艺规程制订及第25 工序工艺装备设计。
二、设计条件：l、零件图；2、生产批量：中批量生产。
三、设计内容：1、零件图分析：l）、零件图工艺性分析（结构工艺性及技术条件分析）；2）、绘制零件图；2、毛坯选择：1）、毛坯类型；2）、余量确定；3）、毛坯图。
3、机械加工工艺路线确定：1）、加工方案分析及确定；2）、基准的选择；3）、绘制加工工艺流程图（确定定位夹紧方案）。
4、工艺尺寸及其公差确定：1）、基准重合时（工序尺寸关系图绘制）；2）、利用尺寸关系图计算工序尺寸；3）、基准不重合时（绘制尺寸链图）并计算工序尺寸。
5、设备及其工艺装备确定：6、切削用量及工时定额确定：确定每道工序切削用量及工时定额。
7、工艺文件制订：1）、编写工艺设计说明书；2）、填写工艺规程；（工艺过程卡片和工序卡片）8、指定工序机床夹具设计：1）、工序图分析；2）、定位方案确定；3）、定位误差计算；4）、夹具总装图绘制。
9、刀具、量具没计。
（绘制刀具量具工作图）10、某工序数控编程程序设计。
四、上交资料（除资料2使用标准A3手写外，其余电子文稿指导教师审核后，打印上交）1、零件机械加工工艺规程制订设计说明书一份；（按统一格式撰写）2、工艺文件一套（含工艺过程卡片、每一道工序的工序卡片，工序附图）；3、机床夹具设计说明书一份；（按统一格式撰写）4、夹具总装图一张（打印图纸）；零件图两张以上（A4图纸）；5、刀量具设计说明书一份；（按统一格式撰写）6、刀具工作图一张（A4图纸）；量具工作图一张（A4图纸）。
7、数控编程程序说明书五、起止日期：2010年月日一2010年月日(共8周)六、指导教师：七、审核批准：教研室主任：系主任：年月日八、设计评语：九、设计成绩：年月日本文主要介绍轴套零件的机械加工工艺过程，首先通过对该其零件图纸进行分析，再确定其加工工艺，选择合理的设备及工艺装备，并制定出合理的工艺路线，选择合理的刀具、切削用量等，其次设计钻两斜孔的钻孔夹具、专用刀具、专用量具等，最终制定并填写机械加工工艺卡片和机械加工工序卡片。

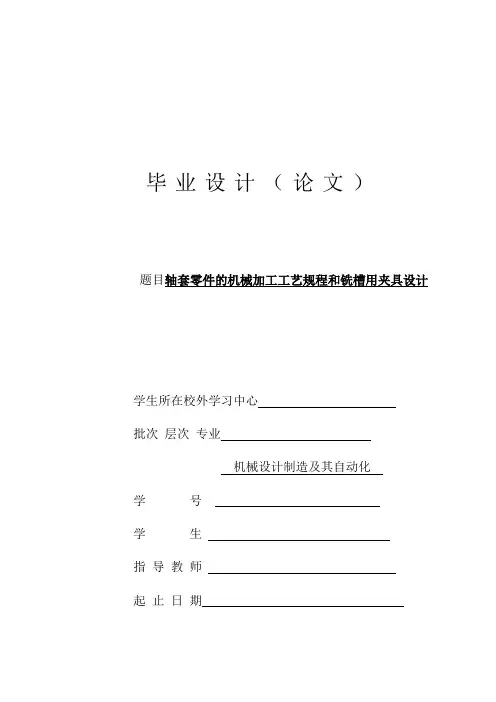

毕业设计（论文）题目轴套零件的机械加工工艺规程和铣槽用夹具设计学生所在校外学习中心批次层次专业机械设计制造及其自动化学号学生指导教师起止日期摘要机械制造业是工业生产的支柱，为工业生产提供重要的装备。
随着科学技术的发展，机械设计与制造水平的技术力量也将不断的提高。
齿轮、连杆、轴套、支座、压盖类常见机械加工工艺规程及夹具的设计与应用对机械设计制造工程师所必须掌握和了解的技能，这些零件在企业生产中也经常出现。
套筒类零件是一种应用范围很广，在机器中主要起支承、定位或导向作用的零件。
本文以轴类零件为基础，分析其制造方法、机械加工工艺过程及进行铣槽用夹具的设计。
关键词：设计加工方法零件夹具目录中文摘要 (I)1.引言 (1)2.计算生产纲领，确定生产类型 (1)3.零件的分析 (1)4.选择毛坯 (2)5.工艺规程设计 (3)5.1定位基准的选择 (3)5.2零件表面加工方法的选择 (3)5.3制定工艺路线 (3)5.4确定机械加工余量及毛坯尺寸，设计毛坯——零件综合图 (4)5.4.1确定机械加工余量 (4)5.4.2确定毛坯尺寸 (5)5.4.3设计毛坯—零件综合图 (5)6.工序设计 (7)6.1选择加工设备与工艺装备 (7)6.1.1选择机床 (7)6.1.2选择夹具 (8)6.1.3选择刀具 (8)6.1.4选择量具 (8)6.2工序尺寸的确定及计算 (9)6.2.1确定圆柱面的工序尺寸 (9)6.2.2确定轴向工序尺寸 (9)6.2.3确定铣槽的工序尺寸 (10)7.选择切削用量、确定时间定额 (10)8.填写机械加工工艺规程卡片和机械加工工序卡片 (10)9.铣槽用夹具定位夹紧方案设计 (16)9.1本工序的加工要求分析 (16)9.2确定夹具类型 (16)9.3拟定定位方案和选定定位元件 (16)9.3.1拟定定位方案 ..............................................................................16 9.3.2选择定位元件 ..............................................................................17 9.3.3定位误差计算 ..............................................................................17 9.4确定夹紧方案 .................................................................................17 9.5确定对刀装置 .................................................................................18 9.5.1选择对刀块和塞尺 ........................................................................18 9.5.2计算对刀尺寸H 和B .....................................................................19 9.6夹具精度分析和计算 ........................................................................19 9.6.1尺寸00.527 mm 的精度分析 ...............................................................19 9.6.2角度尺寸60˚±30´的精度分析 ............................................................20 9.7夹具总图 .......................................................................................20 9.8夹具零件图 ....................................................................................20 10.课题小结 .......................................................................................24 参考文献 (24)1.引言机械、机器和机床等机械结构是由部件和零件装配成的，部件又是由组件和零件装配而成的。

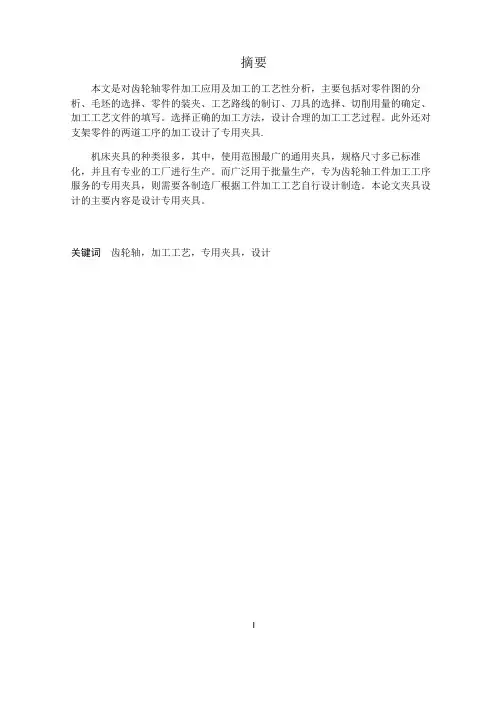

摘要本文是对齿轮轴零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。
选择正确的加工方法，设计合理的加工工艺过程。
此外还对支架零件的两道工序的加工设计了专用夹具.机床夹具的种类很多，其中，使用范围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。
而广泛用于批量生产，专为齿轮轴工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。
本论文夹具设计的主要内容是设计专用夹具。
关键词齿轮轴，加工工艺，专用夹具，设计IAbstractThis paper is the analysis of the gear shaft parts processing technology application and processing, including the parts diagram analysis, the choice of blank, parts of the fixture, the formulation of the process route, tool selection, cutting, processing documents. Choose the correct processing methods, design the reasonable process. In addition, processing of two processes to support part of the design of special fixture.Many kinds of the machine tools fixture, the fixture, the most widely used, the size has been standardized, and there is a professional factory production. But widely uses in the volume production, specially the special fixture for gear shaft workpiece machining processes and services, to the factory according to the workpiece machining process to design and manufacture. The main content of this thesis is to design fixture design fixture.Keywords gear shaft, machining process, fixture, designI目录引言 (3)1 绪论 (4)1.1 机械加工工艺概述 (4)1.2机械加工工艺流程 (4)1.3夹具概述 (5)1.4机床夹具的功能 (5)1.5机床夹具的发展趋势 (6)1.5.1机床夹具的现状 (6)1.5.2 现代机床夹具的发展方向 (6)2工艺规程设计 (8)2.1 零件的分析 (8)2.1.1 零件的作用 (8)2.1.2 零件的工艺分析 (8)2.2 工艺规程设计 (9)2.2.1 确定毛坯的制造形式 (9)2.2.2 基面的选择 (9)2.2.3 制定工艺路线 (10)2.2.4 机械加工余量，工序尺寸及毛坯尺寸的确定 (13)2.2.5 确定切削用量 (13)3 基本工时 (27)I4 铣16槽夹具设计 (31)4.1研究原始质料 (35)4.2定位基准的选择 (35)4.3 切削力及夹紧分析计算 (35)4.4 误差分析与计算 (37)4.5 定向键与对刀装置设计 (38)4.6 夹具设计及操作的简要说明 (40)结论 (41)致谢 (42)参考文献 (43)II引言机械制造技术基础毕业设计是在学完了机械制造技术基础后的教学环节，它一方面要求学生通过设计能获得综合运用过去所学过的全部课程进行工艺及结构设计的基本能力，另外，也为以后做好毕业设计进行一次综合训练和准备。
机械制造课程设计减速箱输出轴机械加工工艺规程设计说明书摘要所谓机械加工工艺规程，是指规定产品或零部件机械加工工艺过程和操作方法等的工艺文件。
生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺规程来体现。
因此，机械加工工艺规程的设计是一项十分重要而又非常严肃的工作。
制订机械加工工艺规程的原则是：在一定的生产条件下，在保证持量和生产进度的前提下，能获得最好的经济效益。
制订工艺规程时，应注意以下三方面的问题：1、技术上的先进性2、经济上的合理性3、有良的劳动条件，避免环境污染减速箱是典型的机械产品，输出轴是典型的轴类机械零件。
减速箱的主要功用是将电动机的动力和运动以合适的转速传递给工作机。
减速箱输出轴既承受弯矩又承受扭矩，属于传动轴。
由于减速箱要求工作稳定可靠，因此减速箱输出轴机械加工工艺要求较高。
这里将对减速箱输出轴的机械加工工艺规程进行详细的分析和设计，使其加工精度和加工表面质量达到预定要求。
目录一.计算生产纲领，确定生产类型 (1)1生产纲领的计算 (2)2生产类型的确定 (3)二审查零件图样的工艺性 (4)1．轴的工作原理 (5)2零件图样分析 (6)3零件的工艺分析 (7)4零件的技术要求 (8)5审查零件结构的工艺性 (9)三确定毛坯 (10)1毛胚的选择 (10)确定毛胚的尺寸公差及机械加工余量 (11)四拟定的工艺加工路线过程 (12)1定位基准的选择 (13)2零件表面加工方法的选择 (14)3加工阶段的划分 (15)4工序的合理组合 (16)5加工顺序的安排 (17)6零件的工艺路线的确定 (18)五.工序的加工余量的确定、工序尺寸及公差的计算 (19)六．工序设计（选择加工设备和工艺设备） (21)1选择加工设备 (22)2选择工艺设备 (23)七．确定切削用量 (24)1背吃刀量的确定 (25)2进给速度的确定 (26)3切削速度的确定 (27)八填写工艺过程卡和主要工序的工序卡 (28)九设计体会 (28)十参考文献 (29)减速箱输出轴机械加工工艺规程设计【计算生产纲领，确定生产类型】1、计算生产纲领a、产品的生产纲领就是其年生产量，用字母N表示，通常按下式计算：N=Qn(1+a%+b%)N——零件的生产纲领（件/年）；Q——产品的年产量（台、辆/年）；n——每台（辆）产品中该零件的数量（件/台、辆）；a%——备品率，一般取2%-4%；b%——废品率，一般取0.3%-0.7%。
机械设计制造及其自动化开题报告X X X X毕业设计(论文)开题报告学生姓名：学号：专业：机械设计制造及其自动化设计(论文)题目：标准件设计校核系统的开发指导教师: 郑晓虎2009 年 3 月 1 日毕业设计（论文）开题报告1．结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2000字左右的文献综述文献综述1.轴和轴承概述轴主要用于支承传动的带毂零件（如齿轮、带轮等）并传动运动和力，同时它又被滑动轴承或滚动轴承所支承。
轴是机械传动中必不可少得重要零件之一。
轴承作为各类机电产品配套与维修的重要机械基础件，具有摩擦力小、易于启动、升速迅速、结构紧凑、“三化”（标准化、系列化、通用化）水平高、适应现代各种机械要求的工作性能和使用寿命长以及维修保养简便等特点，广泛应用于国民经济的各个领域。
按轴承工作的摩擦性质不同可分为滑动摩擦轴承（简称滑动轴承）和滚动摩擦轴承（简称滚动轴承）两大类。
将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件，就叫滚动轴承。
滚动轴承一般由外圈，内圈，滚动体和保持架组成。
其中内圈的作用是与轴相配合并与轴一起旋转，外圈作用是与轴承座相配合，起支撑作用，滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间，其形状大小和数量直接影响着滚动轴承的使用性能和寿命，保持架能使滚动体均匀分布，防止滚动体脱落，引导滚动体旋转起润滑作用。
轴的校核计算主要包括轴的强度、刚度和震动稳定性等方面得计算，足够的强度是轴得承载能力的基本保证，轴得强度不足，则会发生塑性变形或断裂失效，使其不能正常工作。
对某些旋转精度要求较高的轴或受力较大得细长轴，如机床主轴、电机轴等，还需保证足够得刚度，以防止工作时产生过大的弹性变形；对一些高速旋转的轴，如高速磨床主轴、汽轮机主轴等，则要考虑振动性的问题，以防止共振的发生。
轴的常用材料是碳素钢、合金钢及球墨铸铁。
轴的结构主要取决与以下因素：轴的类型及位置：轴的加工工艺及其他一些要求。
工艺§概述一.机械加工工艺过程的组成1.工序一一工人,在工作地对工件所立线完成的工艺过程.2.安装一一经一次装夹后所完成的工序内容袋夹一一定位一一加工前工件在机床或夹具上占据•正前的位置央紧一一使正确位？I不发生变化增加安装谈整增加W央时间一一应尽量H少安装次数3.工位一一工件与工装可动部分相对工装固定31分所占的位置多工位加工一一提跖生产车、保证加工而间的相互位置的此4.工步一一加工表面和加工工具不变条件下所完成的JC之过程•次安装中连续进行的若干相同的工步-I个工步用儿把不同刀R或14合刀具加工一复合工步5.走刀一一每边行一次切削一一1次走力二.工艺双程1. r艺规程的作用一一①指吩生产②SliH生产和管理生产③新建.扩隹或改建工厂及车间2.工艺规程的设计原则一一①技术上的先进性②炷济上的合理性③良好的为动条件§机械加I： 1：艺规程设计零件的工艺分析1.零件技术要求分析①加工表面的尺寸精度②主要加I：表面的形状精度③主要加工表面之间的相互位丸精度④各加工表面粗检度以及表面质肤方面的其他要求⑤热处理要求及其它技术要求（期动平衡等）.D零件的视图.技术要求是否齐全一一主要技术瞿求和加工关键2）零件图所规定的加工要求是否合理3）零件的选材是否恰当，热处理要求是否合理2.零件结构及其工艺性分析①结构组成一一内外阿柱面、网谁面、平面.Λ⅛∣Γtl .齿形曲.成形面②结构如合一一轴类，Jfil类、瞅环类、乂架类、用体类★分析刚废及其方向③结构工艺性——保证使用要求的前提下，能否以高生产率和低成本制造毛坯的选择1.毛坯种类的选择将件、损件.焊接件.型材、冲压件、粉末治金件和工程策*1件2.确定毛坯的形状和尺寸一一层M与写件接近毛坯加工余做一一毛坯制造尺寸与零件相应尺寸的空依一一加」:总余*毛坯公差一一毛坯制造尺寸的公差①为工件安装偿定,有些毛坯褥工艺凸台②为加工方便，一些零件作整体毛坯一一半典形写件••合成祭典小零件(金圈)一合成1 Cl3.选择毛坯时陶考虑的问邈①零件的材料及力学性能卷求一一铸铁.有色金属一R也要件一Itt②事件的结构形状与尺寸一一复杂件一铸小8阶轴一出科.大8阶轴一俄③生产纲领的大小一一大批W一先进方法④现有生产条件⑤采用新工艺、静技术、新材料三.定位基准选择1.基准的概念一一嘀定算他点、莲、M的位置所依据的点、线' 面(D设计基准一一零件图上的些准一一尺寸一尺寸线的起点相互位置一格准符号(2)工艺基准一一工艺中用的基准一一①工序基准②定位压准③测域些戊④共前城很2.定位刘准的选择一一毛坯面定位一相基准已想工面定位一指压准（D相基准的选绛一一可旅保证主要加工表面间的相互位置MKD基准重合原则一一选设计韭准为定位坛准2）桂猴统一原则一一层可便在妥数工序中用一筑箱她准定位3）定位桧定准确,向电方便的原则一一选面大、精度高的面为M礼准■I）互为基准原则一一为加工余梁均匀,位■精度高一∙反复加工5）自为划准原则一一要求余fit小曲均匀一一选加工面本分为相施准・辅助荔准人为制造的培准一一工艺需一而作的工艺凸台、中心孔提高精收 ------- 面四孔定位（2）祖基准选择一一可猱方便地加工网拓小1）保证不加工面与加工面间的位置关系一一迭挂不加工而作粗城很2）定位稳定可箍，简单方便一一选大面、平瞥面,无缺常3）合理分配在面加工余量一一①电保证各加工而盯足婚的余信②某些就要而使共加工余M均匀4）同一方向上的机基准原则上只允许使用一次♦茶猴选择一一具体忸况具体分析,笈合有虑,灵活运用，正娴选技【例】选择支架零件的精基的和基基掂♦零件分析一一加I：面一一底面、顶面、＜M6H7孔.2-* IO孔、U［精.Sl线槽主要加工要求——Φ 16H7. XlVfIft 0. 1,32±0. 1. 28±0. I ♦基准分析一一底面一一项面、巾】6H7孔高度方向的设i∣压准4∙16H7孔轴线一一rtffl,回线怙、2-d，10孔的设计堪准.♦精基准迭择：底洞——限:w3个白由度（芝.上、》）①基追里令（底面是顶恻.G16H7孔高度方向的设计茶布）②基涯统一（在大多数r序中使用）③定位稔定可靠，夹只结构简单（定位:面枳大H.平静）•Φ16H7 ⅞一一限制2个自由度（£、y）①她准成令（力林.ιniΛffl. 2-力】。

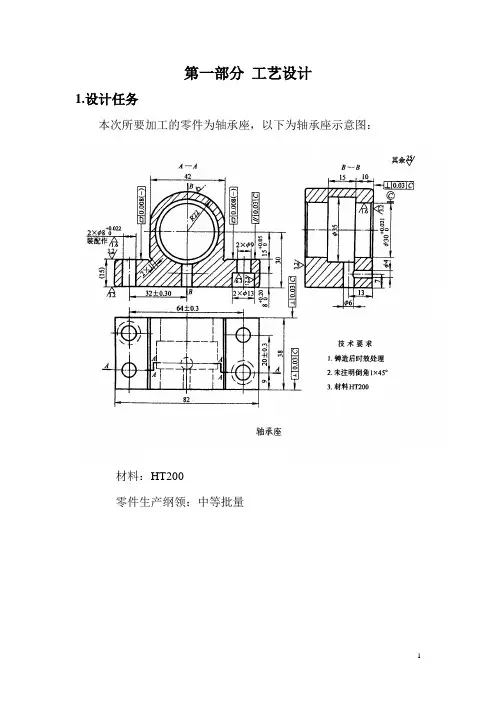

第一部分工艺设计1.设计任务本次所要加工的零件为轴承座，以下为轴承座示意图：材料：HT200零件生产纲领：中等批量2.零件的分析2.1零件的作用轴承座是用于支撑轴类零件的，镗孔的目的是为了满足滚动轴承的外圈和轴承孔的配合要求，或者是滑动轴承外圆与轴承孔的配合，两个孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。
