微波器件实验中的波导设计和信号传输分析方法微波器件是微波领域中的一类重要设备，广泛应用于通信、雷达、导航等领域。

在微波器件实验中，波导设计和信号传输分析是非常关键的一环。

本文将介绍常见的微波器件实验中的波导设计原理及信号传输分析方法。

一、波导设计原理微波器件中常用的波导设计有矩形波导、圆柱波导和同轴电缆等。

其中，矩形波导是最常见的一种。

矩形波导的设计原理基于电磁波在导体内传播的特性。

对于TE模式（横电模），电磁场只存在横向的磁场分量，而对于TM模式（横磁模），电磁场只存在横向的电场分量。

通过合理的波导尺寸设计，可以实现特定模式的传输。

波导的尺寸设计涉及到工作频率、工作模式以及波导材料的参数等。

通常，设计人员需要根据实际的工程需求，选择合适的工作频率和模式。

然后，通过波导的截面尺寸来满足相应的传输要求。

波导的截面尺寸包括宽度和高度，它们的比值被称为波导的宽高比。

不同的宽高比对应不同的截止频率、传输损耗和模式特性。

二、信号传输分析方法在微波器件实验中，信号传输分析是评估器件性能的重要手段。

常见的信号传输分析方法包括散射参数(S参数)分析和功率传输分析。

1. 散射参数(S参数)分析S参数是描述微波器件输入输出关系的一组参数。

对于两端口器件，例如功率放大器或滤波器，它们的输入和输出可以用S参数矩阵表示。

S参数矩阵具体包括S11、S12、S21、S22四个参数。

其中，S11表示从端口1发出的电磁波在端口1反向散射的比例；S12表示从端口2发出的电磁波在端口1反向散射的比例；S21表示从端口1发出的电磁波在端口2正向传输的比例；S22表示从端口2发出的电磁波在端口2反向散射的比例。

通过测量器件的S参数，可以分析器件的性能，例如传输损耗、反射损耗、带宽等。

同时，可以通过设计合适的匹配网络，来优化器件的性能，使其在设计频率范围内实现最佳传输。

2. 功率传输分析功率传输分析是评估微波器件输出功率的一种方法。

常见的功率传输分析方法有功率增益分析和功率波导分析。

通信技术中的波导传输技术解析在通信技术领域中，波导传输技术是一种重要的信号传输方法。

通过合理设计和使用波导，可以实现高效的信号传输和通信网络的可靠性。

本文将对波导传输技术进行解析，并探讨其在通信领域中的应用。

波导是一种能够导向无线电波或光波传输的结构。

它通常由金属、玻璃或聚合物等材料制成，具有适合特定频率下波的传播特性。

波导内的电磁波被限制在波导内部传输，从而减小了信号的衰减和串扰，提高了信号的传输效率和质量。

波导传输技术在通信领域中的应用非常广泛，包括微波通信、光纤通信和毫米波通信等。

在微波通信中，波导用于传输微波信号，可以实现高速率的数据传输和远距离的通信。

光纤通信中的波导是光纤传输的关键，通过控制光在波导中的传播方式，实现光信号的高速传输和长距离传输。

毫米波通信中的波导则用于传输毫米波信号，可以实现高频率的信号传输，从而提供更大的带宽和数据容量。

波导传输技术的优点之一是它可以有效地控制和导向信号的传播。

与自由空间传播相比，波导传输可以减少信号的衰减和衍射，降低信号干扰和传输损耗。

波导传输还可以实现信号的定向传输，提高信号的聚焦度和传输效率。

这些优点使得波导传输在通信网络中得到广泛应用。

在实际应用中，波导的设计和制作是波导传输技术的重要环节。

波导的设计需要考虑波导的几何结构、材料特性和工作频率等因素。

合理的波导设计可以提供最佳的传输性能和损耗控制。

波导的制作通常采用金属加工、光刻和薄膜沉积等工艺，确保波导的精确性和稳定性。

这些工艺使得波导传输技术能够在实际应用中得到有效实施。

随着通信技术的不断发展，波导传输技术也在不断演进。

例如，在微波通信领域，传统的波导已经逐渐被微带线等新型传输介质所取代。

微带线具有更好的制作工艺和更大的设计灵活性，能够在集成电路中实现波导传输功能。

光纤通信领域也出现了更高性能和更灵活的光纤波导，例如光子晶体光纤和多模多芯光纤等。

这些新型波导传输技术为通信网络的发展带来了新的机遇和挑战。

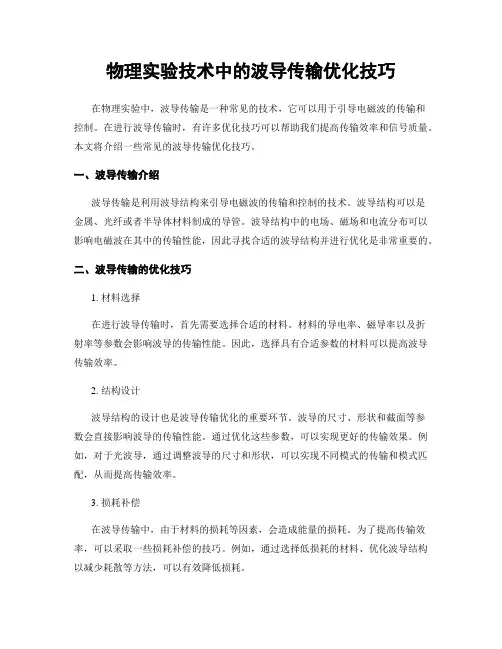

物理实验技术中的波导传输优化技巧在物理实验中，波导传输是一种常见的技术，它可以用于引导电磁波的传输和控制。

在进行波导传输时，有许多优化技巧可以帮助我们提高传输效率和信号质量。

本文将介绍一些常见的波导传输优化技巧。

一、波导传输介绍波导传输是利用波导结构来引导电磁波的传输和控制的技术。

波导结构可以是金属、光纤或者半导体材料制成的导管。

波导结构中的电场、磁场和电流分布可以影响电磁波在其中的传输性能，因此寻找合适的波导结构并进行优化是非常重要的。

二、波导传输的优化技巧1. 材料选择在进行波导传输时，首先需要选择合适的材料。

材料的导电率、磁导率以及折射率等参数会影响波导的传输性能。

因此，选择具有合适参数的材料可以提高波导传输效率。

2. 结构设计波导结构的设计也是波导传输优化的重要环节。

波导的尺寸、形状和截面等参数会直接影响波导的传输性能。

通过优化这些参数，可以实现更好的传输效果。

例如，对于光波导，通过调整波导的尺寸和形状，可以实现不同模式的传输和模式匹配，从而提高传输效率。

3. 损耗补偿在波导传输中，由于材料的损耗等因素，会造成能量的损耗。

为了提高传输效率，可以采取一些损耗补偿的技巧。

例如，通过选择低损耗的材料、优化波导结构以减少耗散等方法，可以有效降低损耗。

4. 抗干扰技术在进行波导传输时，由于外界干扰的存在，信号有可能会被干扰或衰减。

为了提高传输质量，可以采取一些抗干扰技术。

例如，在波导结构周围加入屏蔽层，或者使用差动传输等方法，可以有效减少外界干扰。

5. 增强耦合和调制有些应用需要在波导中进行耦合或者调制操作。

在这种情况下，优化波导传输的技巧是非常重要的。

通过优化波导端面的形状和结构，以及控制输入光的功率和波长等参数，可以实现更好的耦合效果和调制效果。

三、实验应用和挑战波导传输优化技巧在实际应用中具有广泛的应用前景。

例如，在光通信领域，通过优化光波导传输技术，可以实现高速、高带宽的数据传输。

在微电子器件中，通过优化波导结构和传输参数，可以实现高性能的微处理器和传感器。

打开通信世界的钥匙——波导的工作原理
波导是一种具有导波性能的导电材料，是电磁波在导体内部的传
播形式。

在通信技术领域，波导被广泛应用于微波通信和雷达等领域，是打开通信世界的钥匙。

那么，波导的工作原理是什么呢？
波导的工作原理主要是利用导波管（Waveguide）结合微波源和微
波接收器，实现微波信号的传输。

导波管是由金属管和各种金属零件
组成的，其内部空洞形状和尺寸均按照一定的规律设计，以满足微波
的传输和散射要求。

当微波源产生的电磁波进入导波管后，由于其空
洞形状和尺寸的限制，只有特定的波长才能在其中传播。

这种特定的
波长称为工作波长。

在导波管内部，电磁波被强制在管内传输，具有
低损耗、高效率、抗干扰好等特点。

波导具有许多优异的特性。

首先，它可以传输高功率微波信号，
其传输功率可达数千瓦，甚至数兆瓦级别。

其次，波导具有较好的可
靠性和耐久性，可长期稳定地运行，不会受到外界干扰而出现异常。

此外，波导的传输速率也非常快，可以满足各种高速数据传输需求。

但是，波导也存在一些问题，例如因为波长受到限制，较长的微波信
号无法在其中传输，因此波导的传输距离比较有限。

此外，波导还存
在一定的体积和重量限制，对于大容量、远距离数据传输并不适用。

总之，波导是一种非常重要的通信技术，它利用导波管技术实现
微波信号的传输，并具有高功率、可靠性和较快的传输速率等特点。

我们期待未来的科技发展，能够克服波导存在的一些问题，并在更广泛的应用中创造更大的价值和意义。

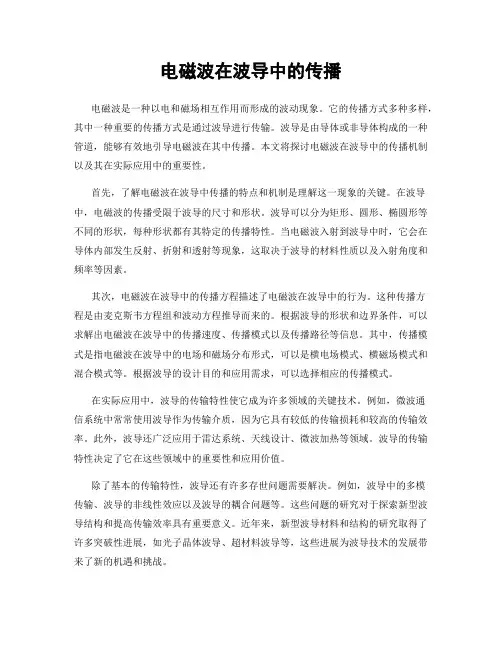

电磁波在波导中的传播电磁波是一种以电和磁场相互作用而形成的波动现象。

它的传播方式多种多样，其中一种重要的传播方式是通过波导进行传输。

波导是由导体或非导体构成的一种管道，能够有效地引导电磁波在其中传播。

本文将探讨电磁波在波导中的传播机制以及其在实际应用中的重要性。

首先，了解电磁波在波导中传播的特点和机制是理解这一现象的关键。

在波导中，电磁波的传播受限于波导的尺寸和形状。

波导可以分为矩形、圆形、椭圆形等不同的形状，每种形状都有其特定的传播特性。

当电磁波入射到波导中时，它会在导体内部发生反射、折射和透射等现象，这取决于波导的材料性质以及入射角度和频率等因素。

其次，电磁波在波导中的传播方程描述了电磁波在波导中的行为。

这种传播方程是由麦克斯韦方程组和波动方程推导而来的。

根据波导的形状和边界条件，可以求解出电磁波在波导中的传播速度、传播模式以及传播路径等信息。

其中，传播模式是指电磁波在波导中的电场和磁场分布形式，可以是横电场模式、横磁场模式和混合模式等。

根据波导的设计目的和应用需求，可以选择相应的传播模式。

在实际应用中，波导的传输特性使它成为许多领域的关键技术。

例如，微波通信系统中常常使用波导作为传输介质，因为它具有较低的传输损耗和较高的传输效率。

此外，波导还广泛应用于雷达系统、天线设计、微波加热等领域。

波导的传输特性决定了它在这些领域中的重要性和应用价值。

除了基本的传输特性，波导还有许多存世问题需要解决。

例如，波导中的多模传输、波导的非线性效应以及波导的耦合问题等。

这些问题的研究对于探索新型波导结构和提高传输效率具有重要意义。

近年来，新型波导材料和结构的研究取得了许多突破性进展，如光子晶体波导、超材料波导等，这些进展为波导技术的发展带来了新的机遇和挑战。

总之，电磁波在波导中的传播是一种重要的物理现象，具有广泛的应用价值。

通过研究电磁波在波导中的传播机制以及波导的特性，可以更好地理解和应用这一现象。

未来，随着新材料和新结构的出现，波导技术将迎来更加广泛和深入的应用，为通信、雷达等领域带来更多创新和发展。

波导相关知识（最全）一、什么是波导以及它的参数有哪些波导通常指的各种形状的空心金属波导管和表面波波导，由于前者传输的电磁波完全被限制在金属管内，称封闭波导；而后者引导的电磁波则被约束在波导结构的周围，又称开波导。

被应用于微波频率的传输线，在微波炉、雷达、通讯卫星和微波无线电链路设备中用来将微波发送器和接收机与它们的天线连接起来。

因为波导是指它的端点间传递电磁波的任何线性结构。

所以波导中可能存在无限多种电磁场的结构或分布，每个电磁场的波型与对应的传播速度肯定也不一样。

会涉及到色散、传播时的损耗以及波导界面分布和它的特性阻抗。

接下来我们就从这四点去分析它的参数。

色散特性：色散特性表示波导纵向传播常数与频率的关系，常用平面上的曲线表示。

损耗：损耗是限制波导远距离传输电磁波的主要因素。

场分布：满足波导横截面边界条件的一种可能的场分布称为波导的模式，不同的模式有不同的场结构，它们都满足波导横截面的边界条件，可以独立存在。

它的两大类：电场没有纵向分量和磁场没有纵向分量。

特征阻抗：特征阻抗与传播常数有关。

在幅值上反映波导横向电场与横向磁场之比。

当不同波导连接时，特征阻抗越接近，连接处的反射越小，是量度波导连接处对电磁能反射大小的一个很有用的参量。

二、软波导与硬波导区别软波导是微波设备和馈线间起缓冲作用的传输线。

软波导内壁呈波纹结构，具有很好的柔软性，能承受复杂的弯曲、拉伸和压缩，因而被广泛用于微波设备和馈线之间的连接。

软波导的电气特性主要包括频率范围、驻波、衰减、平均功率、脉冲功率；物理机械性能主要包括弯曲半径、反复弯曲半径、波纹周期、伸缩性、充气压力、工作温度等。

下面我们来交接下软波导区别于硬波导哪些地方。

1)法兰：在许多安装和测试实验室应用中，往往很难找到具有完全合适的法兰、朝向，且设计**的硬波导结构，如通过定制，则需要等待数周至数月的交付期。

在设计、维修或更换部件等情形下，如此之长的交期必将引起不便。

波导工作原理波导是一种用于传送电磁波的结构，其工作原理基于电磁波在导波结构中的传播特性。

与自由空间传播相比，波导可以提供更低的传输损耗和更高的波导模式容量。

下面将介绍波导的工作原理，包括波导的结构特点和基本传输原理。

1. 波导的结构特点波导是由两个平行金属表面或传输介质构成的结构。

其横截面形状可以是矩形、圆形或其他几何形状。

波导表面可以镀上特殊的材料来提高传输效果，也可以根据需要进行加工和调整。

2. 基本传输原理波导可以支持多种模式的电磁波传输，其中最常用的是TE （横电）、TM（横磁）和TEM（横电磁混合）模式。

这些模式是根据电磁波在波导中的场分布和传输行为而定义的。

- TE模式：在TE模式中，电场垂直于波导横截面的磁场。

该模式对应于导波结构中没有电磁场在纵向传播的电磁波，称为横电场模式。

- TM模式：在TM模式中，磁场垂直于波导横截面的电场。

该模式对应于导波结构中没有电磁场在纵向传播的电磁波，称为横磁场模式。

- TEM模式：在TEM模式中，电场和磁场都存在于波导横截面上，并且在纵向传播。

该模式对应于导波结构中传输的电磁波存在横向和纵向场分量，称为横电磁混合模式。

3. 波导的传输特性波导的传输特性主要由波导的尺寸、形状和频率等因素决定。

与传统的传输线相比，波导在高频段的传输性能更好。

波导可以在多个频段中传输，其传输损耗较小，并且可以实现大功率的传输。

4. 波导的应用波导广泛应用于通信、雷达、微波加热、微波炉等领域。

例如，一些微波器件和天线系统使用波导结构传输电磁波。

波导还可用于信息传输、信号分析和测试等方面。

总之，波导的工作原理基于电磁波在导波结构中的传输特性，通过调整波导的尺寸和形状，可以实现特定模式的电磁波传输。

它在高频段的传输性能更好，并且具有较低的传输损耗和较大的传输容量。

导波系统的原理及应用1. 导波系统的概述导波系统是一种利用导波管或波导结构传输电磁波的系统。

它由一对相互耦合的导波器件和其他辅助元件组成，能够传输宽频段的电磁波，并具有优秀的波导传输特性。

导波系统广泛应用于通信、雷达、天线等领域。

2. 导波系统的原理导波系统的工作原理基于导波管或波导结构的特性。

导波管是一种尺寸比波长大的金属管道，内壁光滑导电，而波导结构则是一种在介质中传播电磁波的导波结构。

在导波系统中，通过控制电磁波在导波器件中的传输方式实现信号的传输和处理。

2.1 导波器件导波器件是导波系统中最关键的组成部分，常见的导波器件有： - 导波管：利用金属导管内的表面电流产生电磁场将能量传输到远离的地方。

导波管可分为矩形、圆形和混合型等多种类型。

- 波导结构：由金属和介质组成的特定结构，能够指挥电磁波沿着特定方向传播。

常见的波导结构有矩形波导、环形波导等。

2.2 电磁波的传输导波系统通过导波器件传输电磁波。

当电磁波进入导波器件时，根据导波器件的设计和特性，电磁波将在导波器件内部进行传播。

导波器件的结构和尺寸决定了电磁波的模式和传输特性。

不同模式的导波器件可用于传输不同频段的电磁波。

2.3 耦合和调制导波系统中常用的耦合方式包括直接耦合、感应耦合和微带耦合等。

通过耦合，导波器件能够将输入信号传输到输出端，并实现信号的调制。

调制方式包括幅度调制、频率调制和相位调制等。

3. 导波系统的应用导波系统在通信、雷达、天线等领域有着广泛的应用。

3.1 通信领域在通信领域，导波系统用于构建高速、高频率的数据传输网络，能够实现长距离的信号传输。

导波系统在微波通信、光纤通信、卫星通信等方面都有应用。

例如，光纤通信系统采用光波导作为信息传输介质，通过光纤导波管传输光信号。

3.2 雷达领域在雷达领域，导波系统用于构建雷达天线和信号处理系统。

导波系统能够实现对雷达信号的传输和处理，提高雷达系统的性能和灵敏度。

例如，天线阵列中的波导结构用于传输接收到的雷达信号，同时还能实现波束形成和目标跟踪等功能。

量子力学中的波导描述波在导体中的传播量子力学是描述微观世界的一种物理理论，它对物质和能量的行为进行了建模和解释。

在量子力学中，波动性是一种重要的概念，它可以用来描述波在介质中的传播。

在导体中，波动性的描述变得更加复杂，需要引入波导的概念。

1. 波动性在量子力学中的描述量子力学中的波动性在很大程度上是通过波函数来描述的。

波函数是一种数学描述，它能够预测粒子在空间中的概率分布。

对于一维波动，可以使用薛定谔方程来描述波函数的演化。

薛定谔方程可以用来计算粒子在空间中的波函数以及与它相对应的能量。

2. 波导的概念波导是一种能够限制和引导波传播的结构。

在导体中，由于电子的存在，波的传播受到电子的散射和吸收的影响。

为了描述波在导体中的传播，需要引入波导的概念。

波导可以将波从一个区域传导到另一个区域，同时减小电子对波的干扰。

波导的结构可以采用不同形式，如平面波导、光纤等。

3. 波导中的波传播在波导中，波的传播可以通过求解波动方程来进行描述。

波动方程可以用来描述波在空间中的传播和演化。

对于导体中的波导来说，由于电子的干扰，波的传播会受到一些修正。

例如，在导体中，波的传播速度会受到电子的散射和吸收的影响，从而导致波在导体中的传播受到一定的衰减。

4. 波导中的量子力学描述对于量子力学中的波导，可以采用量子力学的方法来进行描述。

量子力学中波函数的演化可以通过量子力学的薛定谔方程来进行描述。

在导体中，由于电子的散射和吸收的影响，波函数的演化会受到一定的修正。

因此，在量子力学中描述波导中的波传播需要考虑这些修正因素，并对波函数进行相应的修正。

通过波导的概念和量子力学的理论，我们能够更加准确地描述波在导体中的传播。

波导的结构和导体的特性会对波的传播产生重要影响，因此在设计和研究相关装置时需要考虑这些因素。

量子力学的方法能够为我们提供一个更加全面的理论框架，来解释和预测导体中波的行为。

结论波导是一种重要的结构，能够限制和引导波的传播。

电磁波传播与波导的特性分析引言：电磁波是一种以电场和磁场交替变化的波动，广泛应用于通信、医学、雷达等领域。

波导作为电磁波传播的一种特殊结构，具有很多独特的特性。

本文将对电磁波传播的基本原理以及波导的特性进行分析和论述。

一、电磁波的传播原理电磁波的传播是通过交替变化的电场和磁场相互耦联而产生的能量传输。

它的传播速度是光速，且具有特定的频率和波长。

根据波长的不同，电磁波可以分为射电波、微波、红外线、可见光、紫外线、X射线和γ射线等。

不同频率的电磁波具有不同的特性和应用。

二、电磁波的传播特性1. 衰减：电磁波在媒介中传播时会发生衰减，这主要是由于电磁波与媒介中的分子和原子相互作用，能量转化为热能导致信号减弱。

衰减与电磁波的频率、媒介的性质以及传输距离有关。

2. 折射：当电磁波从一种介质传播到另一种介质时，会发生折射现象。

折射是由于电磁波在不同介质中传播速度不同引起的现象，根据斯涅耳定律，入射角和折射角之间的正弦比等于两种介质的折射率之比。

3. 散射：当电磁波遇到比它的波长小的物体时，会发生散射。

散射是电磁波与物体表面的微小不规则表面的相互作用，使得电磁波的传播方向发生偏转。

散射过程中，电磁波的能量会传递给物体表面，从而产生视觉上的散射现象。

三、波导的特性波导是一种由导体壳体封装的传输媒介，用于电磁波的传播。

波导中的电磁波是通过导体壳体的内部空间传输的，相比自由空间，波导具有以下特点：1. 模式选择：波导具有特定的几何形状和尺寸，这使得它只能支持特定的电磁波模式的传播。

不同的波导形状和尺寸会对电磁波的传播产生影响，从而改变波导的特性。

2. 屏蔽效果：波导的导体壳体可以起到屏蔽的作用，阻挡外部电磁波的干扰。

这使得波导在无线通信和雷达系统中具有很大的应用前景，可以减少外部干扰对信号的影响。

3. 低传输损耗：由于电磁波在波导内部传输时，会受到导体壳体的限制，使得能量损失减少，传输损耗相对较小。

因此，波导在长距离传输中起到了很好的作用。

电磁波的解析与波导传输电磁波是由电场和磁场相互作用产生的一种能量传播方式。

它在现代通讯和无线技术中起着重要的作用。

在本文中，我们将探讨电磁波的解析以及它在波导传输中的应用。

首先，我们来了解一下电磁波的解析。

根据麦克斯韦方程组，电磁波的解析包括横电磁波和纵电磁波两种形式。

横电磁波是指电场和磁场在传播方向上垂直于彼此，而纵电磁波是指电场和磁场在传播方向上平行于彼此。

这两种形式的电磁波在实际应用中有着各自的特点和用途。

接下来，让我们探讨一下电磁波在波导传输中的应用。

波导是一种用于引导和传输电磁波的结构。

它由一个金属管或导体构成，具有一定的形状和尺寸。

波导可以限制电磁波在特定方向上的传播，并且可以提供较低的损耗和较好的抗干扰性能。

在波导传输中，电磁波可以在波导内部沿着导体表面传播。

这种传输方式比自由空间传播具有更好的传输质量和抗干扰性能。

波导的形状和尺寸对电磁波的传输特性有着重要的影响。

例如，矩形波导可以支持多种模式的传播，而圆形波导只能支持一种模式的传播。

根据波导的尺寸和工作频率，我们可以选择合适的波导形状和尺寸来满足特定的传输需求。

此外，在波导传输中，电磁波的频率和传输距离也是需要考虑的因素。

随着频率的增加，波导传输的衰减也会增加。

因此，在设计波导传输系统时，我们需要平衡传输距离和信号质量之间的关系。

波导传输不仅在通信领域得到应用，也在雷达系统和微波炉等领域得到广泛应用。

波导传输具有较低的损耗和较好的抗干扰性能，使得它在远距离传输和高频率传输方面具有优势。

总结起来，电磁波的解析和波导传输是现代通讯和无线技术中重要的一部分。

通过了解电磁波的解析形式，我们可以更好地理解电磁波的特性和应用。

而波导传输则提供了一种优化电磁波传输质量和抗干扰性能的方式。

通过合理选择波导形状、尺寸和传输参数，我们可以设计出满足特定需求的波导传输系统。

电磁波的解析和波导传输是一个广阔而复杂的领域。

本文只是对其中的一小部分进行了简要介绍。
