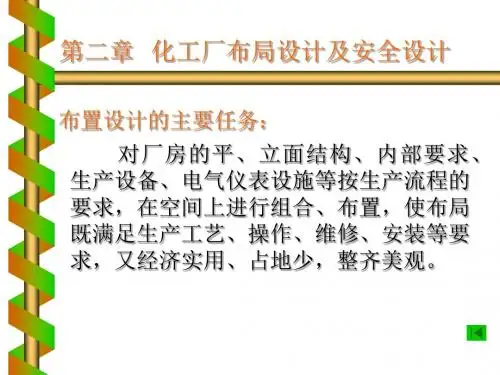

化工厂总平面布局及安全设施设计为了确保化工厂的生产过程安全可靠，需要对总平面布局及安全设施进行合理设计。
以下是一个化工厂总平面布局及安全设施设计的示例，重点考虑了生产区域、储存区域、办公区域、危险物品运输及消防设备等方面。
1.总平面布局设计：-生产区域：将化工厂划分为不同的生产区域，根据生产流程将相关设备进行布置。
确保于生产流程相关的设备之间的合理距离，避免相互干扰。
-储存区域：将化工品分类储存在特定区域，根据其性质进行合理的分类。
不同类型的化学品应该分开存放，避免相互之间发生反应产生危险。
同时，要设立标明了储存物品性质的明显标识牌，方便管理和监控。
-办公区域：设立独立的办公区域，用于管理人员进行日常工作和生产管理。
该区域应离生产现场相对较远，避免相关人员在紧急情况下受到危害。
-路网规划：考虑到化工厂的交通需求，建议在化工厂内设置良好的路网以方便运输及应急需要。
2.安全设施设计：-消防设备：在化工厂内的生产区域、储存区域、办公区域以及交通要道设置消防器材，包括消防栓、灭火器等。
并设置相应的消防通道，确保消防人员可以及时进入到火灾区域。
-安全通道：在化工厂内设置疏散通道，并按照相关法规规定放置明显的疏散标识，确保在紧急情况下员工能够顺利疏散。
-安全示警系统：安装火灾报警器、气体泄漏报警器、污染物报警器等设备。
当发生火灾、泄漏或其他危险事件时，能够及时报警并采取相应措施以保障安全。
-防爆设施：根据化工品的特性，在有可能发生爆炸的区域设置防爆门、防爆窗等设施，以减轻爆炸对周围环境和人员的伤害。
-监控系统：在化工厂内设置监控摄像头，全天候监控各个区域的情况，确保及时发现异常情况并采取相应措施。
这是一个基本的化工厂总平面布局及安全设施设计示例，具体设计需要根据化工厂的实际情况、规模和所生产的化学品进行详细规划。
同时，要遵守国家和地方相关法规，确保化工厂的安全运行。
2.4.2 厂区总体概述本厂区布置为矩形，东西方向长为400m，南北方向宽为200m，总面积为80000m2工厂内可划分为行政区，辅助生产区，生产区以及储运区。
根据建筑物的朝向，主导风向的影响(常年偏北风为主导主导方向)，设置行政区位于分厂厂区的东北角，辅助生产区由于为了维修方便位于中西部，生产区设在西南部，储罐区于中东部。
本设计中，厂区内道路总体呈网格状布置，本厂区道路设计宽度为16米(双向四车道)，次干道设计宽度为9米(双向两车道)。
整个厂区的道路及建、构筑物都进过严格规划，布置规整。
同时，人流与货流别离，并留有消防安全通道。
本厂区储存设施区分为产品罐区和原料仓库。
本厂区有一块发展用地，是用来产区扩大建设的，位于产区的西边，生产区内。

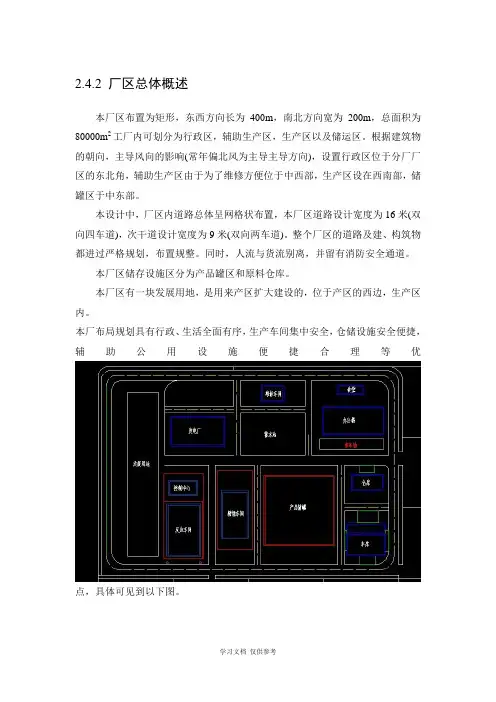

本厂布局规划具有行政、生活全面有序，生产车间集中安全，仓储设施安全便捷，辅助公用设施便捷合理等优点，具体可见到以下图。
厂区面积概算结合各项参数，包括本厂的年处理量，产量，也通过参考实际化工厂布局，本设计基本确定了本厂的建设规模与具体厂区内部的建设布局，下面为基本的厂区面积概算。
表2-2 建筑物构筑物面积一览表表2-3 化工厂总平面布置设计的各项技术指标2.4.4 工艺生产装置的布置要求设计标准要求工艺装置在厂区内布置应相对集中，形成一个或几个装置街区。
本设计中将反应车间和别离车间集中布置，设置在同一区块内，这样有利于集中铺设公用工程管线以及集中控制管理，而且工艺生产流程顺畅、衔接短捷，紧凑合理，与相邻设施也协调得很好。
除了有利于生产管理和安全防护外，集中布置工艺装置还便于施工、安装和检修。
工艺生产装置宜布置在人员集中场所全年最小频率风向的上风侧，并位于厂区散发可燃气体的储运设施全年最小频率风向的下风侧。
本厂区集中人群的场所为行政区和停车场，位于东部，处于全年最小频率风向(西风)的下风侧，同时储罐区位于生厂区的西部，是全年最小风频的上风侧。
2.4.5 辅助公共设施的布置2.4.5.1 蓄水池循环水场应靠近主要用水区域，防止在工艺装置的爆炸危险区范围内；防止靠近火炬、加热炉、焦炭塔等热源体；不宜布置在邻近的变配电所、露天工艺设备、主要运输道路冬季最大频率风的上风侧，并不应布置在受水雾影响而产生危害的设施的全年最大频率风向上风侧。
