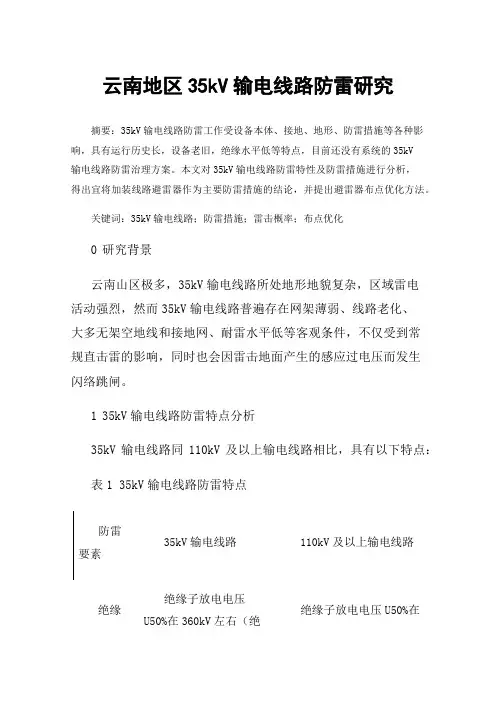

云南地区35kV输电线路防雷研究摘要：35kV输电线路防雷工作受设备本体、接地、地形、防雷措施等各种影响，具有运行历史长，设备老旧，绝缘水平低等特点，目前还没有系统的35kV输电线路防雷治理方案。

本文对35kV输电线路防雷特性及防雷措施进行分析，得出宜将加装线路避雷器作为主要防雷措施的结论，并提出避雷器布点优化方法。

关键词：35kV输电线路；防雷措施；雷击概率；布点优化0研究背景云南山区极多，35kV输电线路所处地形地貌复杂，区域雷电活动强烈，然而35kV输电线路普遍存在网架薄弱、线路老化、大多无架空地线和接地网、耐雷水平低等客观条件，不仅受到常规直击雷的影响，同时也会因雷击地面产生的感应过电压而发生闪络跳闸。

135kV输电线路防雷特点分析35kV输电线路同110kV及以上输电线路相比，具有以下特点：表1 35kV输电线路防雷特点防雷要素35kV输电线路110kV及以上输电线路绝缘绝缘子放电电压U50%在360kV左右（绝绝缘子放电电压U50%在水平缘水平低）550kV以上避雷线大多仅在变电站进线段1-2km架设避雷线全线架设双根避雷线接地装置大多为自然接地杆塔接地线专用接地防雷措施大部分没有任何防雷措施，少部分安装接闪器、氧化锌避雷器特殊地形处、强雷区处杆塔加装并联间隙、可控针、接闪器、氧化锌避雷器等防雷措施2 雷害原因分析2.1 雷害类型雷击主要有三种形式，分为：绕击雷、反击雷、感应雷，本文在研究35kV输电线路防雷时将绕击雷、反击雷归为直击雷。

反击：雷电直击于线路架空地线或杆塔时，雷电流一部分经架空地线流向线路两侧，大部分经杆塔及接地装置流入大地，引起塔顶电位升高，而造成绝缘子串的闪络放电，这种现象称为反击。

绕击：雷电绕过架空地线直击于导线，而造成绝缘子串的闪络放电，这种现象称为绕击。

感应雷：落雷并非击中线路杆塔本体,而是击在杆塔附近地面,在线路杆塔上形成瞬时抬升的感应电压而击穿绝缘,从而引起跳闸的故障。

“10kV配电线路的防雷措施与继电保护的绝缘配合”调研报告一、10kV配电线路防雷保护措施1.提高线路绝缘水平降低10kV配电线路闪络概率目前很多10kV配电线路通过山区时，受地形，地貌，气流等各种因素的影响，在某些地段容易受到雷电的侵袭，而且，有的地段云层较低，往往会出现重复性雷击闪络。

特别是农村山区的10kV配电线路的供电半径远远大于城区配电线路的供电半径，且配电线路的绝缘水平较低，而且很多地方，线路为了节约线路走廊，很多采用同杆塔多回路架设的技术，这种方法虽然节约了线路走廊，减小了线路投资，但是由于同杆塔多回路中线路与线路间的电气距离不够，因此，一回线路遭受雷害后线路绝缘子对地击穿，如果击穿后工频续流比较大，持续的接地电弧将使空气发生热游离和光游离，由于同杆塔架设的各回路之间的距离较小，那么电弧的游离会波及到其他的回路，引起同杆塔架设的各回路发生接地事故，严重时将会造成多回线路同时跳闸，极大的影响了配电线路的供电可靠性，针对上述情况可采用增强线路绝缘的方法。

可采取将裸导线更换成为绝缘导线、增加绝缘子片数、在导线与绝缘子之间增加绝缘皮、更换绝缘子型号、将针式绝缘子更换为瓷横担等方法提高线路绝缘水平。

另外在新建10kV配电线路时也应从设计施工方面去考虑线路的防雷。

因为广东很多地方受区域地形的限制，线路设计时经常为了方便，将线路杆塔的档距实现大的跨越，造成大跨越杆塔的线间距离较大，避雷线对导线的屏蔽作用效果较差，容易引起雷击闪络。

因此设计时应充分考虑和了解当地的气候条件的同时还应尽可能的梳理好线路走廊，尽量避免杆塔档距过大。

施工方面，为满足线路耐雷水平的要求，对新建线路杆塔，必须严格执行施工，验收标准，对运行的线路杆塔，在雷季来临之前，必须进行接地电阻测量，可采用增设接地扁铁，加大接地面积，接地槽换土，敷设降阻剂等措施，有效改善接地电阻值，起到防雷的目的。

2.架空绝缘导线雷击断线防护措施根据对雷击架空绝缘线路断线机理的分析并结合日常运行维护的经验分析，针对雷击架空绝缘线路的断线事故提出三点措施进行预防：1）提高线路局部绝缘水平：为了降低线路造价，可采用架空绝缘导线加强局部绝缘的方式，即在绝缘导线固定处加厚绝缘，使放电只能从加强绝缘边沿处或者是击穿绝缘皮后击穿导线，通过上述方式可有效提高线路的冲击放电电压。

35kV输电线路防雷保护措施探究摘要：现在电网发生雷击的现象很多,有的雷击现象不仅对电网造成影响,甚至危害了人的生命,因雷击电线出现意外事故的事情每年都有发生。

所以相关部门对于输电线路的防雷设施更加重视,现在多数的线路电压都是35kv,这样低的电压更容易遭到雷击,所以必须对35kv的输电线路做好防雷措施,以免因雷电的击打发生不必要的影响,造成不必要的伤害。

关键词：35kV；输电线路；防雷保护；措施探究引言根据作用方式的不同，雷电可以分为感应雷和直击雷。

对于感应雷的防范已经较为成熟，直击雷是目前防雷技术的主要研究对象。

广东省清远市为丘陵地形，气候湿润，春夏季节常出现雷雨天气，极易发生雷击，为了能够有效地降低雷击造成的输电线跳闸率，减少雷击造成的停电现象，必须对输电线及杆塔进行防雷改造。

防雷改造需要选择合适的防雷技术，并且要制定合理的防雷方案。

1. 由雷击引起跳闸的主要因素一般而言，由于绝缘水平较低，35kV输电线路因雷击造成短路是无法避免的。

雷击线路而造成的跳闸现象必须具有两个条件：一是单相接地短路形成，即由于脉络的原因形成的稳定工频电弧引发的线路跳闸；第二是线路的绝缘水平低于雷击的闪电过电压，造成休克线绝缘闪络，时间非常短暂，只有几十微秒而不足以有时间进行跳闸。

1.1线路杆塔的接地电阻值雷击档距中避雷线时，一般情况下空气间隙不会发生闪络，而雷电流在向两边杆塔传播时，由于强烈的电晕，当传播到杆塔时，幅值已大为降低，如果杆塔的接地电阻不高，杆塔的电位的升高不足以引起绝缘子串发生闪络。

雷击杆塔引起反击过电压时，绝缘子串能否闪络，与杆塔冲击接地电阻值有直接关系，接地电阻越大，塔顶电位越高，绝缘子串上的电位差越高，容易造成绝缘子串的闪络，甚至造成多串绝缘子串的同时闪络，导致相间短路，引起跳闸。

1.2消弧线圈的整定情况消弧线圈的设置如果不准确，输电线路因为雷击容易引起导线当单相对地短路，此时的消弧线圈补偿是不够的，如果35千伏线路单相接地短路电流对电容电流，当消弧线圈补偿过大，单相接地短路电流感应电流。

２２０ｋＶ高压输电线路防雷接地技术探析陈　卓　陈嘉康（国网重庆电力公司北碚供电分公司）摘　要：我国高压输电线路中２２０ｋＶ电路分布较为广泛，此类电路往往通过户外架空方式进行连接，因此，容易受到环境因素影响出现故障，如常见的雷击故障是破坏高压输电线稳定运行的主要因素之一。

为保障电路安全，本文对２２０ｋＶ高压输电线路防雷接地技术进行探析，详细分析常见的高压输电线路雷击形式，并针对防雷接地技术的实际情况，提出２２０ｋＶ高压输电线路防雷接地技术的设计和使用方式，全面提高防雷措施的有效落实程度，保障输电线路安全运行。

关键词：２２０ｋＶ；高压；输电线路；防雷接地技术；继电保护０　引言输电线路受到雷电威胁较大，在电路连接设计时，需要考虑其防雷性能和特点，确保防雷效果符合要求，保障高压电路的正常使用。

目前常见的防雷方式可以归纳为两种，其一为将雷电阻挡在设施之外，避免雷电进入而影响系统运行；其二为将雷电引导到其他区域，减轻雷电对重点区域相关设备的影响。

１　２２０ｋＶ输电线路雷击形式高压输电线在被雷击时会发生闪络，以此为依据，将输电线路的雷击形式分为两类：其一为直击。

在雷电直击塔顶避雷线时，电流会通过避雷线传导入相邻的杆塔结构，随着杆塔传输到大地。

该情况下一部分雷电电压会留在杆塔中，与导线上的电位形成高位电压差，从而引发杆塔导线闪络。

此类雷击故障在山区输电线中发生概率相对较高。

其二为绕击。

在雷电经过线路时，受到电感影响，容易出现雷电绕击故障，发生时会产生瞬间高压，使导线电位快速提高，此时导线的电位差与杆塔电位差相差过大，引起绝缘子串击穿放电，随之出现闪络现象［１］。

由于绕击产生的瞬时电压和电流较大，使其危害相对较大且发生较为频繁，其中高压线路发生概率更大，一般占总绕击的８０％左右。

对其产生原因进行分析，能够发现其与高压线路保护角有关，具体公式如下：Ｐａ＝β槡ｈ／８６－３ ３５（１）其中，Ｐａ为输电线路绕击率；β为高压线路保护角。
