渐开线花键的简化画法

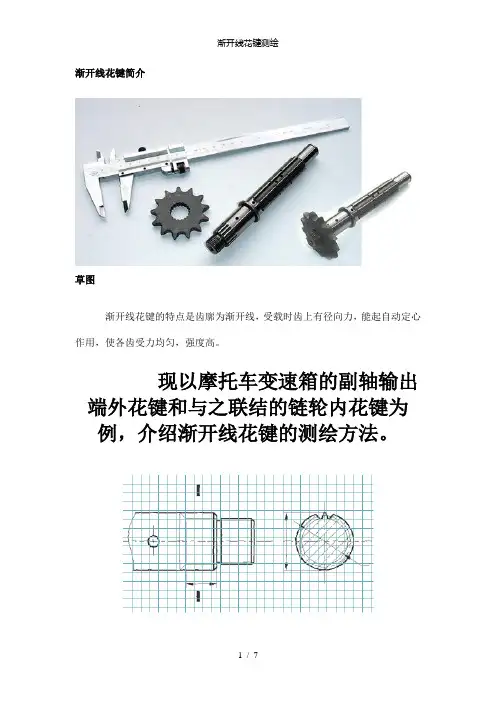

渐开线花键简介草图渐开线花键的特点是齿廓为渐开线，受载时齿上有径向力，能起自动定心作用，使各齿受力均匀，强度高。

现以摩托车变速箱的副轴输出端外花键和与之联结的链轮内花键为例，介绍渐开线花键的测绘方法。

首先徒手绘制渐开线花键的草图。

花键齿数花键齿数可以直接数出：N=18。

基准齿形由于渐开线花键有两种压力角，即30°和45°，齿根有平齿根和圆齿根，所以规定了三种基本齿形：30°平齿根、30°圆齿根以及45°圆齿根。

通过观察并根据其用途（作为摩托车变速轴之一），可以确定本例渐开线花键为30°平齿根，如下图所示。

测量内花键大径Dei 及小径Dii、外花键大径Dee及小径Die图为测量内花键的大径，测量内花键的小径、外花键的大径及小径的方法与此类同。

测量结果为：Dei=20.1mmDii=19.8mmDee=19.7mm Die=17.6mm注意：标准值需在模数确定后查表得到。

确定模数m因为本例花键为30°压力角以及平齿根类型，所以模数计算应根据以下公式：m=Dei/(z+1.5)=20.1/(18+1.5)=1.0308再查下表取标准模数m=1。

确定渐开线的公差与配合渐开线花键的公差等级是指与齿槽和齿厚有关的尺寸以及参数的等级。

规定30°标准压力角的花键有４、５、６、７四个公差等级；渐开线花键联接中，键齿侧面既可传递运动和转矩，又有自动定心作用。

齿侧配合采用基孔制，即仅用改变外花键作用齿厚上偏差的方法实现不同的配合。

30°标准压力角的花键联接有六种齿侧配合类别：H/kH/jsH/hH/fH/e和H/d。

本例内花键取公差等级为５级；外花键取等级为６级，配合类别为H/h。

标记和工作图在图样和技术文件中，当渐开线花键需要标记时，应该按照标准号：GB3478.1-83的规定进行标记。

所以本例花键标记如下：基本参数标记方法花键副，齿数18、模数1、30°平齿根、公差等级为5、6级、配合类别为6H/5h.花键副INT/EXT 18z×1m×30P×6H/5h GB3478.1-83 内花键INT 18z×1m×30P×6H GB3478.1-83外花键EXT 18z×1m×30P×5h GB3478.1-83渐开线花键的参数表参数表内花键参数表外花键参数表齿数z 18 齿数z 18 模数m 1 模数m 1以上参数计算，请参考下表：附表15齿根圆弧最小曲率半径Rimin和Remin附表20花键齿向公差附表16渐开线基本尺寸计算公式附表21作用齿槽下偏差和作用齿厚上偏差附表17渐开线外花键大径基本尺寸系列附表22外花键小径和大径的上偏差esv/tanαD附表18渐开线花键公差计算公式附表23内花键小径极限偏差和外花键大径公差附表19总、综合、周节累积、齿形公差。

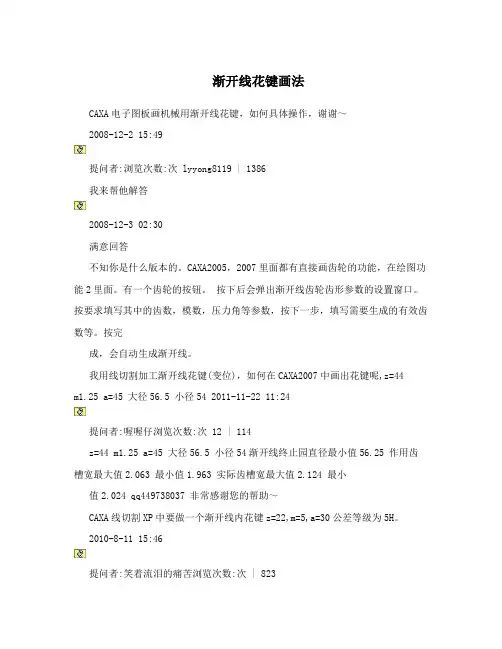

渐开线花键画法CAXA电子图板画机械用渐开线花键，如何具体操作，谢谢～2008-12-2 15:49提问者:浏览次数:次 lyyong8119 | 1386我来帮他解答2008-12-3 02:30满意回答不知你是什么版本的。

CAXA2005，2007里面都有直接画齿轮的功能，在绘图功能2里面。

有一个齿轮的按钮。

按下后会弹出渐开线齿轮齿形参数的设置窗口。

按要求填写其中的齿数，模数，压力角等参数，按下一步，填写需要生成的有效齿数等。

按完成，会自动生成渐开线。

我用线切割加工渐开线花键(变位)，如何在CAXA2007中画出花键呢,z=44m1.25 a=45 大径56.5 小径54 2011-11-22 11:24提问者:喔喔仔浏览次数:次 12 | 114z=44 m1.25 a=45 大径56.5 小径54渐开线终止园直径最小值56.25 作用齿槽宽最大值2.063 最小值1.963 实际齿槽宽最大值2.124 最小值2.024 qq449738037 非常感谢您的帮助～CAXA线切割XP中要做一个渐开线内花键z=22,m=5,a=30公差等级为5H。

2010-8-11 15:46提问者:笑着流泪的痛苦浏览次数:次 | 823我在绘制内花键时有三个参数(渐开线起始圆或终止圆直径，大经，小径)修改不了，使得做出来的内花键不是我们要求的。

请各位大虾帮忙解决下小妹在此非常感谢～我来帮他解答2010-8-12 14:14满意回答用CAXA画时候输入几个参数就可以出来花键，但是一般来说都是按标准的花键来画，可能你们要求的不是标准渐开线，是否有变位,或者短齿,再者，线切割时要考虑内外齿，毕竟钼丝有一定的直径，切缝也有一定的宽度。

个人感觉5H的精度用线切割也有一定的难度，用慢走丝应该可以，如果是一般的快走丝线切割很难达到这样的精度要求。

用CAXA怎么画渐开线花键2011-3-19 06:22提问者:雪源浏览次数:次 666 | 1245我来帮他解答推荐答案2011-3-19 16:52直接用齿轮曲线功能绘制，绘制--齿轮--输入渐开线花键的参数渐开线内花键需要的参数有哪些2011-7-21 14:18提问者:浏览次数:次 lijianbinc204 | 1489问题补充:请稍微讲解的详细点补充下个别生硬词汇的意思我来帮他解答2011-7-21 14:21满意回答齿数;模数;压力角;棒间距及量棒直径;大径;小径。

如对你有帮助，请购买下载打赏，谢谢！
花键的画法及其尺寸标注
1.矩形花键的画法
1.1外花键：在平行于花键轴线的投影面的视图中，大径用粗实线、小径用细实线绘制，在径向剖视图中画出一部分或全部齿形。

1.2内花键：在轴向剖视图中，大径及小径均用粗实线绘制，在径向部视图画出一部分或全部齿形。

1.3花键工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直，尾部则画成斜线，其倾斜角度一般与轴线成30°，必要时，可按实际情况画出。

2.矩形花键长度标注
花键长度应采用下列三种形式之一标注：
标注工作长度标注工作长度及尾部长度
标注工作长度及全长
3.渐开线花键
渐开线花键的分度圆及分度线用点划线绘制。

4.花键联接
4.1 花键的联接部分在剖视图中按外花键绘制。

矩形花键
渐开线花键
4.2 需要时，可在花键联结图中标注相应的花键代号。

在花键联结图中应按有关标准的规定标注花键代号。

* 花键的标注：
键数（N）、小径（d）、大径（D）、键宽（B）、国标
* 以矩形花键为例：
内花键6×23H7×26H10×6H11 GB/T1144—2001
外花键6×23f7×26a11×6d10 GB/T1144—2001
花键副6×23H7/f7×26H10/a11×6H11/d10 GB/T1144—2001
花键的标注方法有两种：
方法一：分别标出N、d、D、B；
方法二：用指引线引出标注。

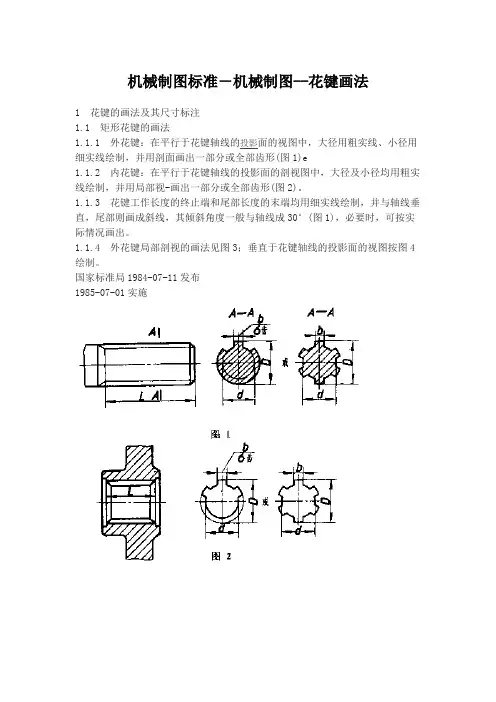

机械制图标准－机械制图--花键画法
1 花键的画法及其尺寸标注
1.1 矩形花键的画法
1.1.1 外花键：在平行于花键轴线的投影面的视图中，大径用粗实线、小径用细实线绘制，并用剖面画出一部分或全部齿形(图1)e
1.1.2 内花键：在平行于花键轴线的投影面的剖视图中，大径及小径均用粗实线绘制，并用局部视-画出一部分或全部齿形(图2)。

1.1.3 花键工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直，尾部则画成斜线，其倾斜角度一般与轴线成30°(图1)，必要时，可按实际情况画出。

1.1.4 外花键局部剖视的画法见图3；垂直于花键轴线的投影面的视图按图4绘制。

国家标准局1984-07-11发布
1985-07-01实施
1.2 矩形花键的尺寸标注
1.2.1 大径、小径及键宽采有一般尺寸标注时，其注法如图1、图2所示。

采用有关标准规定的花键代号标注时，其注法如图3所示。

1.2.2 花键长度应采用下列三种形式之一标注：
a.标注工作长度(图1、2、5)；
b.标注工作长度及尾部长度(图6)；
c.标注工作长度及全长(图7)。

1.3 渐开线花键的画l如图8。

分度圆及分度线用点划线绘制。

图8
2 花键联结的画法及代号标注
2.1 花键联结用剖视表示时，其联结部分按外花键的画法，见图9、图10。

2.2 需要时，可在花键联结图中标注相应的花键代号。

矩形花键代号的注法如图9所示。

渐开线花键代号的注法如图10所示。

在花键联结图中应按有关标准的规定标注花键代号。

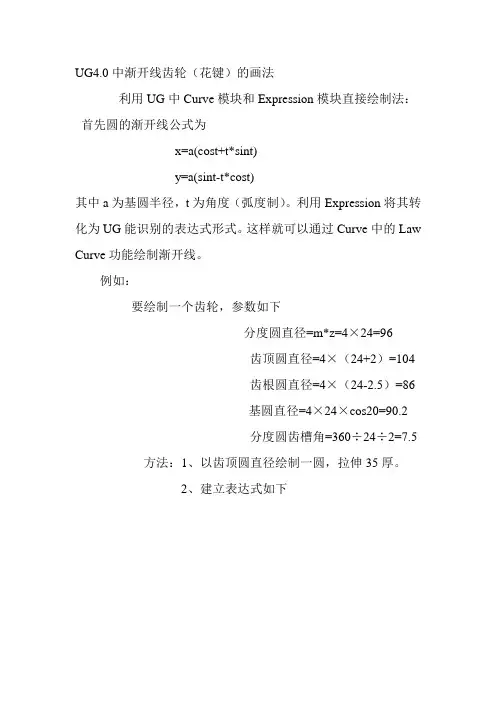

UG4.0中渐开线齿轮（花键）的画法利用UG中Curve模块和Expression模块直接绘制法：首先圆的渐开线公式为x=a(cost+t*sint)y=a(sint-t*cost)其中a为基圆半径，t为角度（弧度制）。

利用Expression将其转化为UG能识别的表达式形式。

这样就可以通过Curve中的Law Curve功能绘制渐开线。

例如：要绘制一个齿轮，参数如下分度圆直径=m*z=4×24=96齿顶圆直径=4×（24+2）=104齿根圆直径=4×（24-2.5）=86基圆直径=4×24×cos20=90.2分度圆齿槽角=360÷24÷2=7.5 方法：1、以齿顶圆直径绘制一圆，拉伸35厚。

2、建立表达式如下其中a为渐开线起始角度，b为终止角度，r为基圆半径，t为系统变量可取0——1不等。

u为弧度转换。

xt是变量x的函数表达式，yt是变量y的函数表达式。

3、插入曲线-规律曲线-【根据方程f(x):定义x、定义y；根据恒定值定义z，这里z坐标的变化规律为恒定值0（可根据情况任意确定）】，最后点确定。

生成渐开线如下图：4、插入曲线：分别以直径96（分度圆直径）、86（齿根圆直径）、105（比齿顶圆直径稍大）绘制圆。

再插入直线:以坐标原点和渐开线与分度圆的交点作直线。

最后通过<变换>将直线绕Z轴旋转复制-3.75度（齿槽角一半），将渐开线绕它镜像复制。

如图5、通过拉伸，选取刚绘制的齿槽截面，对实体进行裁剪，如图6、创建全部轮齿：插入/关联复制/实例/环形阵列，选取刚才建立的齿槽特征为对象，以15度为阵列角度，复制24个（包含原有的一个）。

如图，。

(二）花键的规定画法及标注花键是把键直接做在轴上和轮孔上，成一整体。

主要用来传递较大的扭矩。

花键的齿型有矩形和渐开线形等，其中矩形花键应用最广，其结构和尺寸已标准化，下面介绍矩形花键轴及孔的画法及尺寸标注。

1.外花键的画法如图12-14所示。

在平行于外花键轴线的投影面的视图中，大径用粗实线，小径用细实线绘制；并用断面图画出全部或一部分齿型，但要注明齿数；工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在大径上。

图12-142.内花键的画法在平行于花键投影的轴线上的剖视图中，大径及小径都用粗实线绘制；并用局部视图画出全部或一部分齿形，图12-15所示。

图12-153.花键连接的画法。

用剖视表示花键连接时，其连接部分用花键轴的画法表示，如下图所示。

图12-164.花键的标注。

花键标注的方法有两种：一种是在图上标出公称尺寸D （大径），d（小径）,b（键宽）和z（齿数）等（图12-14，12-15)；另一种是用代号标柱：Z-dxDxb，如图12-16所示。

两种标柱形式都需标出花键的工作长度（L）。

二、销销在机器中，可起定位与连接作用。

常用的销有圆柱销和圆锥销等。

开口销要与六角开槽螺的模型。

销的规定标记如示例：销 GB/T 119.1 10h8×60 表示公称直径d=10、公差为h8，公称长度L=60，材料为钢，不淬火，销GB/T 117 10×60 表示公称直径d=10，长度L=60，材料为35钢，热处理硬度为HR销GB/T 91 5×50 表示公称规格d=5，公称长度L=50，材料为Q235，不经表面处理的实际最大直径为4.6mm，最小直径为4.4mm。

图12-17 定位销第三节滚动轴承滚动轴承是支承轴的部件，主要由内圈、外圈、滚动体、保持架组成，按其在工作中承受的力不同可以分为：向心轴承、推力轴承、向心推力轴承，如表7-3所示。
