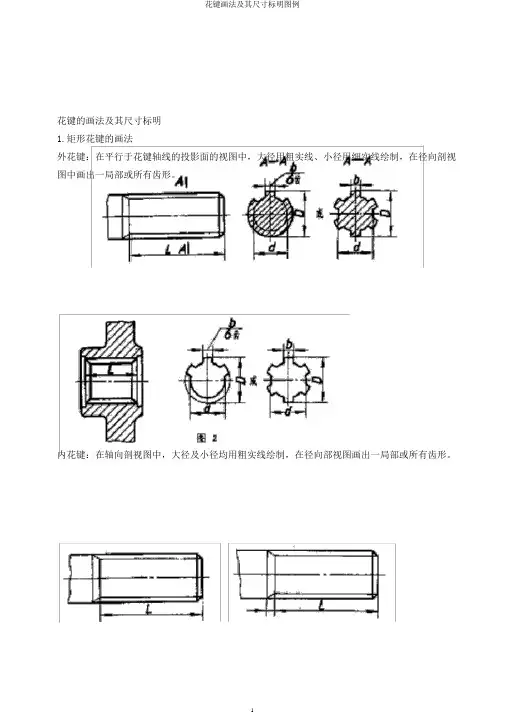

花键的画法及其尺寸标明
1.矩形花键的画法
外花键:在平行于花键轴线的投影面的视图中,大径用粗实线、小径用细实线绘制,在径向剖视图中画出一局部或所有齿形。
内花键:在轴向剖视图中,大径及小径均用粗实线绘制,在径向部视图画出一局部或所有齿形。
花键工作长度的停止端和尾部长度的尾端均用细实线绘制,并与轴线垂直,尾部那么画成斜线,其倾斜角度一般与轴线成30°,必需时,可按实质状况画出。
2.矩形花键长度标明
花键长度应采纳以下三种形式之一标明:
标明工作长度标明工作长度及尾部长度
标明工作长度及全长
3.渐开线花键
渐开线花键的分度圆及分度线用点划线绘制。
4.花键联接
花键的联接局部在剖视图中按外花键绘制。
矩形花键
渐开线花键
需要时,可在花键联络图中标明相应的花键代号。
在花键联络图中应按相关标准的规定标明花键代号。
花键的标明:
键数〔N〕、小径〔d〕、大径〔D〕、键宽〔B〕、国标
以矩形花键为例:
内花键6×23H7×26H10×6H11GB/T1144—2001
外花键6×23f7×26a11×6d10GB/T1144—2001
花键副6×23H7/f7×26H10/a11×6H11/d10GB/T1144—2001花键的标明方法有两种:方法一:分别标出N、d、D、B;
方法二:用引导线引出标明。

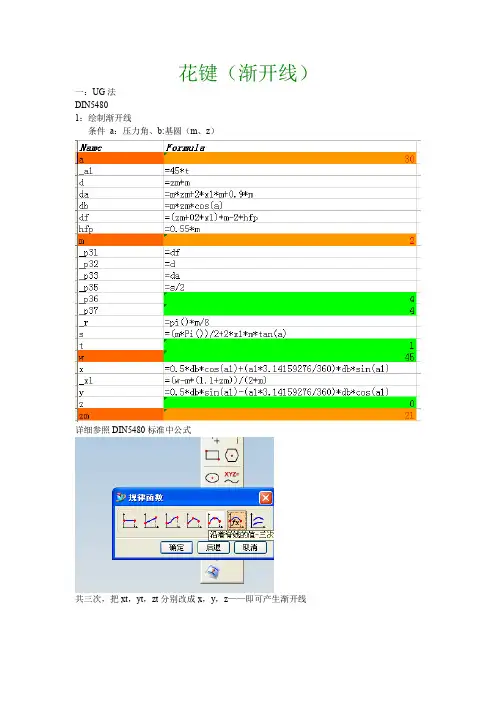

花键(渐开线)一:UG法DIN54801:绘制渐开线条件a:压力角、b:基圆(m、z)详细参照DIN5480标准中公式共三次,把xt,yt,zt分别改成x,y,z——即可产生渐开线2:绘制齿顶圆、齿根圆、分度圆(查表DIN5480)使用投影提取渐开线3:绘线(分度圆与渐开线交点连到圆心(整个过程基于原点)两线在分度圆上距离为齿厚(s)(不算公差及理想的)一半(此处为关键,切记!!!)镜像渐开线,环形阵列Z个)————————ok4:绘制两圆,确定M完GB原理同上——把公式变更即可二:借助线割(CAXA)DIN-54801选择齿轮——填参数(变位系数——内外都为正值,软件自动加负号)da 、df查表即完(不可用花键绘制——因为其中无变位系数)GB1:使用齿轮绘制(变位系数输0)(R角可能过大)2:使用花键绘制(R角可能过大)A:外花键没问题(因为此软件针对GB的)B:内化建修正(齿顶圆过小,导出后查GB表加以修正即可~~~~~~~~~~~~~~~~~~~~~~~~~完注:DIN全是变位,GB非变位Name Formulaa 30 _a1 =45*td =zm*mda =m*zm+2*x1*m+0.9*mdb =m*zm*cos(a)df =(zm+02*x1)*m-2*hfphfp =0.55*mm 2 _p31 =df_p32 =d_p33 =da_p35 =s/2_p36 4 _p37 4 _r =pi()*m/8s =(m*Pi())/2+2*x1*m*tan(a)t 1 w 45 x =0.5*db*cos(a1)+(a1*3.14159276/360)*db*sin(a1)_x1 =(w-m*(1.1+zm))/(2*m)y =0.5*db*sin(a1)-(a1*3.14159276/360)*db*cos(a1)z 0 zm 21。
渐开线花键计算公式及参数标注方法一、渐开线花键的几何参数1. 花键尺寸(Keyway Size):指的是渐开线花键的宽度,通常用顶孔(Recess)和底孔(Sockets)直径来表示。
2. 螺纹角(Helix Angle):指的是渐开线花键的螺纹线的倾斜角度。
3. 螺纹高度(Helix Height):指的是渐开线花键的螺纹线的高度,通常用顶孔和底孔之间的距离来表示。
二、渐开线花键的计算公式1.花键尺寸计算公式-花键尺寸公式由ISO2790标准规定,根据轴的直径(d)可以计算出花键尺寸。
- 花键顶孔直径(D)= 轴的直径(d)+ 0.15mm- 花键底孔直径(d1)= 轴的直径(d)+ 0.25mm2.螺纹角计算公式-螺纹角一般由图纸给出,也可以通过以下公式计算:- 螺纹角(α)= arctan(H / (π * d))其中,H为螺纹高度。
在制作渐开线花键图纸时,需要对相关参数进行标注,以便于加工和使用。
1.标注花键尺寸-在图纸上标注花键尺寸时,可以使用简化的标注方法,如在顶孔和底孔的直径符号上加上对应的数值。
2.标注螺纹角和螺纹高度-在图纸上标注螺纹角和螺纹高度时,可以使用直线段和字母表示,如在花键尺寸标注旁边加上α和H的符号,并注明对应的数值。
3.标注公差要求-在图纸上标注公差要求时,可以使用ISO系统的标准符号,如使用T字号来表示公差要求,并在标注下方注明对应的公差范围。
四、常见问题与解决方法在渐开线花键的设计和标注过程中,可能会遇到一些常见问题,下面列举几个常见问题并给出解决方法:1.如何选择合适的渐开线花键尺寸?-渐开线花键尺寸的选择需要考虑轴的直径和应力情况,一般建议按照ISO标准进行选择。
2.如何计算渐开线花键的扭矩传递能力?-渐开线花键的扭矩传递能力可以通过以下公式计算:T=(π/16)*τ*h*d,其中T为扭矩传递能力,τ为材料的抗扭转应力,h为花键的高度,d为轴的直径。
3.如何在CAD软件中绘制渐开线花键图纸?-在CAD软件中,可以使用线段和圆弧工具来绘制渐开线花键的轮廓,然后使用文字工具来标注相关参数。
如对你有帮助,请购买下载打赏,谢谢!

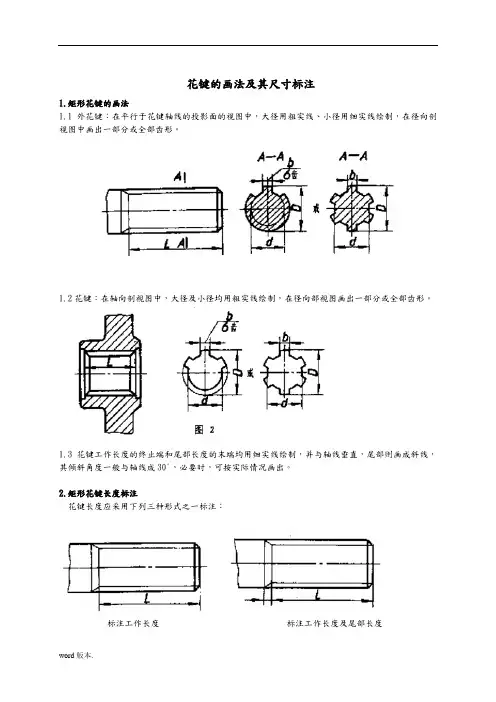

花键的画法及其尺寸标注
1.矩形花键的画法
1.1外花键:在平行于花键轴线的投影面的视图中,大径用粗实线、小径用细实线绘制,在径向剖视图中画出一部分或全部齿形。
1.2内花键:在轴向剖视图中,大径及小径均用粗实线绘制,在径向部视图画出一部分或全部齿形。
1.3花键工作长度的终止端和尾部长度的末端均用细实线绘制,并与轴线垂直,尾部则画成斜线,其倾斜角度一般与轴线成30°,必要时,可按实际情况画出。
2.矩形花键长度标注
花键长度应采用下列三种形式之一标注:
标注工作长度标注工作长度及尾部长度
标注工作长度及全长
3.渐开线花键
渐开线花键的分度圆及分度线用点划线绘制。
4.花键联接
4.1 花键的联接部分在剖视图中按外花键绘制。
矩形花键
渐开线花键
4.2 需要时,可在花键联结图中标注相应的花键代号。
在花键联结图中应按有关标准的规定标注花键代号。
* 花键的标注:
键数(N)、小径(d)、大径(D)、键宽(B)、国标
* 以矩形花键为例:
内花键6×23H7×26H10×6H11 GB/T1144—2001
外花键6×23f7×26a11×6d10 GB/T1144—2001
花键副6×23H7/f7×26H10/a11×6H11/d10 GB/T1144—2001
花键的标注方法有两种:
方法一:分别标出N、d、D、B;
方法二:用指引线引出标注。

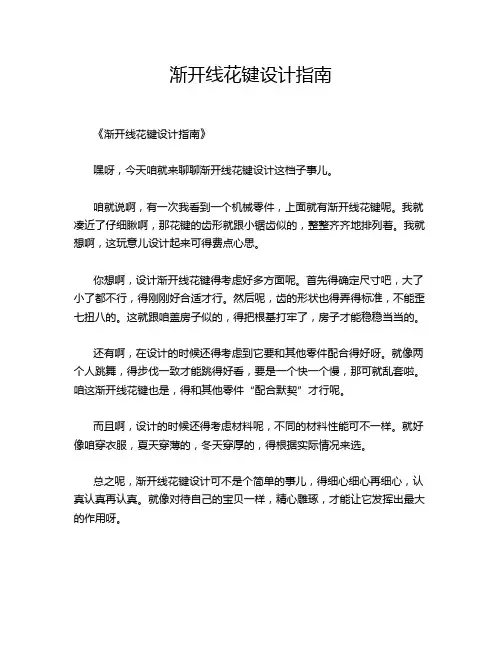

渐开线花键设计指南
《渐开线花键设计指南》
嘿呀,今天咱就来聊聊渐开线花键设计这档子事儿。
咱就说啊,有一次我看到一个机械零件,上面就有渐开线花键呢。
我就凑近了仔细瞅啊,那花键的齿形就跟小锯齿似的,整整齐齐地排列着。
我就想啊,这玩意儿设计起来可得费点心思。
你想啊,设计渐开线花键得考虑好多方面呢。
首先得确定尺寸吧,大了小了都不行,得刚刚好合适才行。
然后呢,齿的形状也得弄得标准,不能歪七扭八的。
这就跟咱盖房子似的,得把根基打牢了,房子才能稳稳当当的。
还有啊,在设计的时候还得考虑到它要和其他零件配合得好呀。
就像两个人跳舞,得步伐一致才能跳得好看,要是一个快一个慢,那可就乱套啦。
咱这渐开线花键也是,得和其他零件“配合默契”才行呢。
而且啊,设计的时候还得考虑材料呢,不同的材料性能可不一样。
就好像咱穿衣服,夏天穿薄的,冬天穿厚的,得根据实际情况来选。
总之呢,渐开线花键设计可不是个简单的事儿,得细心细心再细心,认真认真再认真。
就像对待自己的宝贝一样,精心雕琢,才能让它发挥出最大的作用呀。
哎呀,说了这么多,就是希望大家以后看到渐开线花键的时候,能知道它可不是随随便便设计出来的,背后可有好多人的心血和努力呢!嘿嘿,这就是我对渐开线花键设计的一点小观察和小体会啦。
花键的画法及其尺寸标注
1.矩形花键的画法
1.1外花键:在平行于花键轴线的投影面的视图中,大径用粗实线、小径用细实线绘制,在径向剖视图中画出一部分或全部齿形。
1.2花键:在轴向剖视图中,大径及小径均用粗实线绘制,在径向部视图画出一部分或全部齿形。
1.3花键工作长度的终止端和尾部长度的末端均用细实线绘制,并与轴线垂直,尾部则画成斜线,其倾斜角度一般与轴线成30°,必要时,可按实际情况画出。
2.矩形花键长度标注
花键长度应采用下列三种形式之一标注:
标注工作长度标注工作长度及尾部长度
标注工作长度及全长
3.渐开线花键
渐开线花键的分度圆及分度线用点划线绘制。
4.花键联接
4.1 花键的联接部分在剖视图中按外花键绘制。
矩形花键
渐开线花键
4.2 需要时,可在花键联结图中标注相应的花键代号。
在花键联结图中应按有关标准的规定标注花键代号。
* 花键的标注:
键数(N)、小径(d)、大径(D)、键宽(B)、国标
* 以矩形花键为例:
花键 6×23H7×26H10×6H11 GB/T1144—2001
外花键 6×23f7×26a11×6d10 GB/T1144—2001
花键副 6×23H7/f7×26H10/a11×6H11/d10 GB/T1144—2001
花键的标注方法有两种:
方法一:分别标出N、d、D、B;
方法二:用指引线引出标注。
渐开线花键简介草图渐开线花键的特点是齿廓为渐开线,受载时齿上有径向力,能起自动定心作用,使各齿受力均匀,强度高。
现以摩托车变速箱的副轴输出端外花键和与之联结的链轮内花键为例,介绍渐开线花键的测绘方法。
首先徒手绘制渐开线花键的草图。
花键齿数花键齿数可以直接数出:N=18。
基准齿形由于渐开线花键有两种压力角,即30°和45°,齿根有平齿根和圆齿根,所以规定了三种基本齿形:30°平齿根、30°圆齿根以及45°圆齿根。
通过观察并根据其用途(作为摩托车变速轴之一),可以确定本例渐开线花键为30°平齿根,如下图所示。
测量内花键大径 Dei及小径 Dii、外花键大径Dee及小径Die图为测量内花键的大径,测量内花键的小径、外花键的大径及小径的方法与此类同。
测量结果为:Dei=20.1mm Dii=19.8mm Dee=19.7mm Die=17.6mm注意:标准值需在模数确定后查表得到。
确定模数m因为本例花键为30°压力角以及平齿根类型,所以模数计算应根据以下公式:m=Dei/(z+1.5)=20.1/(18+1.5)=1.0308再查下表取标准模数m=1。
确定渐开线的公差与配合渐开线花键的公差等级是指与齿槽和齿厚有关的尺寸以及参数的等级。
规定30°标准压力角的花键有4、5、6、7四个公差等级;渐开线花键联接中,键齿侧面既可传递运动和转矩,又有自动定心作用。
齿侧配合采用基孔制,即仅用改变外花键作用齿厚上偏差的方法实现不同的配合。
30°标准压力角的花键联接有六种齿侧配合类别:H/k H/js H/h H/f H/e 和H/d。
本例内花键取公差等级为5级;外花键取等级为6级,配合类别为H/h。
标记和工作图在图样和技术文件中,当渐开线花键需要标记时,应该按照标准号:GB3478.1-83的规定进行标记。
所以本例花键标记如下:渐开线花键的参数表参数表以上参数计算,请参考下表:附表15齿根圆弧最小曲率半径Rimin和Remin附表20花键齿向公差附表16渐开线基本尺寸计算公式附表21作用齿槽下偏差和作用齿厚上偏差附表17渐开线外花键大径基本尺寸系列附表22外花键小径和大径的上偏差esv/tanαD附表18渐开线花键公差计算公式附表23内花键小径极限偏差和外花键大径公差附表19总、综合、周节累积、齿形公差。
(二)花键的规定画法及标注花键是把键直接做在轴上和轮孔上,成一整体。
主要用来传递较大的扭矩。
花键的齿型有矩形和渐开线形等,其中矩形花键应用最广,其结构和尺寸已标准化,下面介绍矩形花键轴及孔的画法及尺寸标注。
1.外花键的画法如图12-14所示。
在平行于外花键轴线的投影面的视图中,大径用粗实线,小径用细实线绘制;并用断面图画出全部或一部分齿型,但要注明齿数;工作长度的终止端和尾部长度的末端均用细实线绘制,并与轴线垂直;尾部则画成与轴线成30度的斜线;花键代号应写在大径上。
图12-142.内花键的画法在平行于花键投影的轴线上的剖视图中,大径及小径都用粗实线绘制;并用局部视图画出全部或一部分齿形,图12-15所示。
图12-153.花键连接的画法。
用剖视表示花键连接时,其连接部分用花键轴的画法表示,如下图所示。
图12-164.花键的标注。
花键标注的方法有两种:一种是在图上标出公称尺寸D (大径),d(小径),b(键宽)和z(齿数)等(图12-14,12-15);另一种是用代号标柱:Z-dxDxb,如图12-16所示。
两种标柱形式都需标出花键的工作长度(L)。
二、销销在机器中,可起定位与连接作用。
常用的销有圆柱销和圆锥销等。
开口销要与六角开槽螺的模型。
销的规定标记如示例:销 GB/T 119.1 10h8×60 表示公称直径d=10、公差为h8,公称长度L=60,材料为钢,不淬火,销GB/T 117 10×60 表示公称直径d=10,长度L=60,材料为35钢,热处理硬度为HR销GB/T 91 5×50 表示公称规格d=5,公称长度L=50,材料为Q235,不经表面处理的实际最大直径为4.6mm,最小直径为4.4mm。
图12-17 定位销第三节滚动轴承滚动轴承是支承轴的部件,主要由内圈、外圈、滚动体、保持架组成,按其在工作中承受的力不同可以分为:向心轴承、推力轴承、向心推力轴承,如表7-3所示。
齿轮的加工一般是仿型铣,就是一个蜗杆状的道具切割,虽然在SW中可以用这样的方式生成,但如果不是用于运动分析就没必要这样做,本题因为要手工制作齿轮,所以仍然要把轮廓画出来,以方便打印成1:1图纸,然后描在木板等毛坯料上手工切割出齿轮。
思路:1、先生成齿根圆以内的部分,这个容易,画个圆拉伸下就行了。
2、生成一个齿,这个的难点主要在于渐开线的绘制。
渐开线可以用SW中方程式驱动的曲线来绘制,但是SW中给出的方程是垂直坐标系,而教科书上给的是极坐标系。
这个转化还是很简单的啦。
渐开线的极坐标方程:
R=r/cosα,θ=tanα–α,这里R是极坐标中的曲线上任意一点的半径,θ是任意一点的角度,α是圆形成渐开线时展开的角度,r是基圆半径,很容易理解的。
转化成垂直坐标系也很容易的。
任意一点的X=R*sinθ,Y=R*cosθ。
带入公式就得,这个α就是SW中的参数t,带入公式得:
X=r/cos(t)*sin(tan(t)-t) Y= r/cos(t)*cos(tan(t)-t)
很简单吧。
有了渐开线,根据齿厚和齿顶圆分度圆等数值就能生成一个齿了。
3、根据预先计算好的齿数阵列。
步骤一:
准备工作,首先根据教科书计算各种参数,模数、齿数、分度圆直径等根据需要预先设定,其中模数非常重要,可以根据计算出来的齿厚略微调整。
根据教科书用excel计算很方便。
本例以下表大齿轮为例。
步骤2:生成齿根圆以内的毛坯:
步骤3:制作1个齿
1:在前视基准面上绘制草图,点击方程式驱动的曲线,按图输入方程式及参数,右侧就出现渐开线预览画面,因为t是弧度,所以大概设定区间是0至1。
2:绘制分度圆和齿顶圆:
3:这一步比较重要哦。
首先随意在刚形成的渐开线的右边画一根过基圆圆心的参考线,然后把刚才的渐开线以此参考线为轴镜像,然后将分度圆和齿顶圆裁剪掉多余的部分,然后添加约束,使剩余弧线的端点位于渐开线上,然后标注齿厚(就是分度圆上那段弧长,弧长的标注见SW帮助)并将其修改为3.14,然后将参考线约束竖直。
最后将渐开线和分度圆更改为构造线。
3:这样基本齿廓就有了,为了保留渐开线的参考价值及顺利成行,曲面光滑,我们用样条曲线描出齿廓。
其中基圆至齿根圆的部分也过渡一下。
然后镜像,并封闭草图。
拉伸之后一
个齿廓就形成了。
步骤四:阵列:。
