常用井下作业工具

• 2）较小的管钳不能用力过大，不能加力 杠使用。
•
3）不能将管钳当榔头或撬杠用。
• 4）用后应及时洗净、涂抹黄油，防止旋 转螺母生锈。用后放回工具架上或工具箱内
•2、扳手
•扳手用来扳动一定范围尺寸的螺栓、螺母，启闭阀 类，上卸杆类丝扣等。
•扳手的种类很多，常用的扳手有：活动扳手、梅花 扳手、套筒扳手、死扳手、抽油杆扳手、球阀扳手、 管汇扳手等。下面主要介绍几种常用的扳手。 •（1）活动扳手 •活动扳手是开口大小可在规定的范围内进行调节， 拧紧或卸掉不同的螺帽、螺栓的工具
•（2）死扳手 •死扳手是指只能上卸一种规格的螺栓、螺母的专用工具。 •常用死扳手的规格有M24、M30、M36等几种。 • 1）使用方法 • a）应选择与螺栓、螺母的尺寸大小相适应的死扳手进行使用。 • b）检查死扳手及手柄有无裂痕，无裂痕方可使用。 • 2）注意事项及保养方法
•a）使用时可以砸击，但应防止死扳手飞起或断裂伤人。
•1）扳手的使用方法 • 1）使用时应根据所上卸的螺母、螺栓的规格大小来选用 扳手的范围。 • • • 2）使用扳手夹螺母应松紧适宜。 3）拉力的方向要与扳手的手柄成直角。
•2）注意事项及保养方法 1）活动扳手禁止采用套筒式扳手。
3）禁止反打扳手。
•
4）用过后应及时擦洗干净，抹黄油。
•b）扳转死扳手时应逐渐用力，防止用力过猛造成滑脱或断裂。 •c）手扶死扳手虎口上面时，布要被夹伤。 d）用后及时擦洗干净放好。
井下作业常用地面工具
一、地面工具 1、管钳
管钳是用 来转动金属管或其它圆柱形工件，是管路安装 和修理工作中常用的工具。
•管钳的规格和使用范围 •管钳的规格是指管钳头合口时的长度。常用的有18、 24、36、48英寸，其技术规范见表1—3。

常用的井下工具
4、脱节器
脱节器是有杆大泵抽油杆和活塞的专用对接工具。具有结构简单， 并且在抽油泵的上下冲程中都产生自锁，工作性能比较可靠。它解 脱灵活，承载力较大，能适应深抽、大排量抽油。全套工具由上下 两部分构成。 上部分：即随抽油杆下入部分。包括上接头和锁爪。上接头和锁爪 以螺纹连接并用销顶防松。 下部分：即随泵下入部分。包括中心杆、弹簧，锁紧滑套和下接头 等，中心杆与下接头以螺纹连接并用销钉防松，弹簧套在中心杆上， 滑套套住中心杆和下接头，并可上下滑动。 此外泵上还需配装一个 释放接头。 工作原理：下井前将锁爪拔出，其余部分接于柱塞上端随泵筒下井， 锁爪随抽油杆下井。当锁爪随抽油杆下至泵内时，锁爪套住中心杆 向下滑动（中心杆不下移）锁爪与中心杆对接为一体从而实现抽油 杆与活塞的对接。 脱开：检泵作业，只需将抽油杆上提，当脱节器上行至释放接头处 滑套受阻，压缩弹簧，锁爪与中心杆自动脱开，达到抽油杆与柱塞 脱节分离的目的。
常用的井下工具
常用的井下工具
2、铅模：
铅模是井下作业常用辅助工具之一。用于检 查套管的完好程度及变形情势：用于打捞作 业，了解井内鱼顶状况。 结构：平底铅模结构 主要由油管短节、钢筋 和铅构成 工作原理： 以了解鱼顶状况为例：当铅模下
入井内接近鱼顶时，正循环冲洗后，慢放管
柱使铅模接触并施加一定的压缩载荷，由于 铅为软质金属，鱼顶即使铅模地面产生痕迹， 由印迹分析井下鱼顶状况。
弹簧式套管刮削器
注意事项： 工具与管柱的连接丝扣必须拧紧， 防止接头松扣；
刮削器公接头可朝上，也可朝下。
刮削器下井过程中如遇阻，可缓慢 旋转几周再下放。 刮削过程中，自始至终必须保持循 环畅通。
常用的井下工具
7、封隔器 是用于井下套管或裸眼里封隔油、气、水层的专用工具。 它通过外力作用，使胶皮筒长度缩短和直径变大密封油、 套环形空间，分隔封隔器上下的油(气、水)层，从而实 现油、水井的分层测试、分层采油、分层注水、分层改造 和封堵水层。 在众多的井下工具中，封隔器的种类最多， 应用最广泛。每一种井况对封隔器都有不同的要求，从而 产生了多种类型的封隔器。尽管封隔器的花样繁多，但基 本结构相差无几。主要包括密封、锚定、座封、解封、扶

螺杆钻具
工作原理：通过螺杆的旋转 和推进，实现钻孔和取芯
结构特点：由螺杆、钻头、 钻杆等部件组成
应用范围：广泛应用于石油、 天然气、地热等井下作业
优点：效率高、操作简便、 适应性强、使用寿命长
井下作业工具的使
04
用方法
钻头的使用方法
添加标题
钻头选择：根据井下 地质条件选择合适的 钻头类型
添加标题
考虑操作安全：选择操作简 单、安全可靠的工具
注意操作安全
确保工具质量合格，符合安全标准 操作前检查工具是否完好，有无损坏 操作时遵守操作规程，避免违规操作 定期对工具进行维护和保养，确保其性能稳定 操作过程中注意观察工具状态，发现异常及时处理 操作结束后，及时清理现场，确保安全
注意工具的可靠性
螺杆钻具的使用方法
检查螺杆钻具各部件是否完好， 确保钻具正常工作
连接钻具与钻机，确保连接牢 固可靠
启动钻机，调整钻具转速和扭 矩，确保钻具正常工作
钻具下放至井底，开始钻井作 业，注意观察钻具工作情况， 及时调整钻具转速和扭矩
钻具钻至预定深度后，停止钻 井作业，将钻具提至井口，进 行接至钻机，准备下一次钻 井作业
,
常用井下作业工具
汇报人：
CONTENTS
目 录
01 单击添加目录标题
02 井下作业工具的种类
03 常用井下作业工具的特点
04 井下作业工具的使用方法
05 井下作业工具的维护与保养
06
井下作业工具的选择与使用 注意事项
01
添加章节标题
井下作业工具的种
02
类
手动工具
手动钳子：用于夹持、 剪切、弯曲等操作
液压扩张器：用于扩张或收缩物体

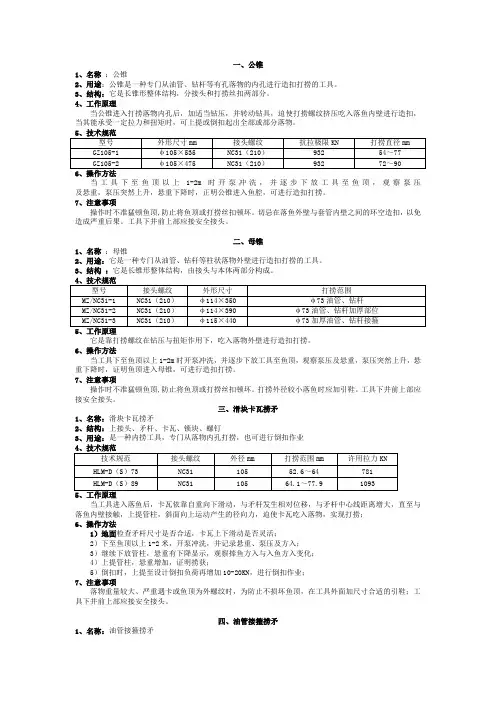

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
