任务2 板式楼梯标准构造详图识读■任务目标1．理解现浇混凝土板式楼梯钢筋构造要求2．熟练识读现浇混凝土板式楼梯标准构造详图■任务内容1．知识点板式楼梯钢筋构造要求2．技能点板式楼梯标准构造详图的识读■知识解读AT~ATc型板式楼梯钢筋构造共有11个标准构造详图，这里仅介绍AT型与BT型楼梯钢筋构造，其余详见《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》（11G101-2）。
一、AT型梯板的钢筋构造AT型梯板的钢筋构造见表10-4表10-4 AT型梯板的钢筋构造弯锚钢筋长度=平直段长度（伸至端支座对边且≥0.35L ab）+弯钩段长度（15d）——设计按铰接时弯锚钢筋长度=平直段长度（伸至端支座对边且≥0.6L ab）+弯钩段长度（15d）——充分利用钢筋抗拉强度时4.上部纵筋有条件时可直接伸入平台板内锚固，从支座内边算起总锚固长度不小于L a三维钢筋效果图三维钢筋效果图二、BT型梯板的钢筋构造BT型梯板的钢筋构造见表10-5表10-5 BT型梯板的钢筋构造钢筋构造详图上部纵筋梯板分布筋梯板分布筋下部纵筋梯梁上部纵筋钢筋构造解读1.下部纵筋在平直段处直接弯折，伸入支座（低端梯梁、高端梯梁）≥5d且至少伸过支座中线2.高端梯梁处上部纵筋的构造同上表AT3.低端梯梁处上部纵筋的延伸长度≥L n/4，且伸入踏步段≥20d4.低端梯梁处上部纵筋在平直段处断开通过，各自伸入一个锚固长度L a5.低端梯梁处上部纵筋在支座的锚固构造同表AT型梯板6.上部纵筋有条件时可直接伸入平台板内锚固，从支座内边算起总锚固长度不小于L a三维钢筋效果图上部纵筋梯板分布筋上部纵筋上部纵筋梯板分布筋下部纵筋梯梁三维钢筋效果图■任务实施一、梯板配筋图的识读以结施-13中T1楼梯二层平面图及梯板钢筋构造要求为依据，识读AT1梯板的配筋构造详图，见下表10-6。
表10-6 AT1梯板配筋图识读梯梁 TL-1柱梯梁 TL-1梯板平台板 PTB1梯板柱梯板平台板 PTB2三维 效果图三维钢筋效果图知识要点上部 纵筋下部 纵筋下部 分布筋上部 分布筋梯梁上部 纵筋现浇钢筋混凝土板式楼梯的平法施工图主要掌握平面注写方式，其平面注写方式主要有集中标注和外围标注，集中标注的内容有梯板类型代号和序号、梯板厚度、踏步段总高度和踏步级数、梯板支座上部纵筋和下部纵筋、梯板分布筋。

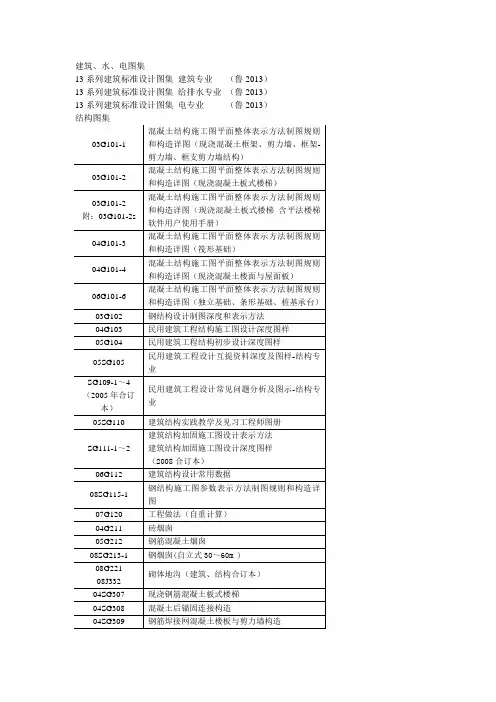

专业图集号图集名称价格综合13J815 ∙住宅设计规范∙12J003 ∙室外工程∙11J930 ∙住宅建筑构造∙皖2005J314 ∙建筑做法说明∙08J911 ∙建筑专业设计常用数据∙14J914-2 ∙住宅卫生间∙14J913-2 ∙住宅厨房∙桩基10G409 ∙预应力混凝土管桩图集∙混凝土结构平法G101系列图集∙11G101-1：混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）∙11G101-3：混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）∙11G101-2：混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）13G101-11∙G101系列图集施工常见问题答疑图解∙12G901-1∙12G901-1混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、梁、板）∙墙体02SG614∙框架结构填充小型空心砌块墙体结构构造∙02J102-2∙框架结构填充小型空心砌块墙体建筑构造图集∙04J101∙砖墙建筑构造（烧结多孔砖与普通砖、蒸压砖）∙10J121皖2007J212∙外墙外保温建筑构造∙外墙外保温系统构造图集∙11J122 ∙外墙内保温建筑构造∙屋面12J201皖005J201∙平屋面建筑构造∙屋面∙变形缝14J936 ∙变形缝建筑构造∙楼地面10J301 ∙地下建筑防水构造∙12J304皖2004J301∙楼地面建筑构造∙饰面∙J331、J332 G221 ∙地沟及盖板（2009合订本）∙梯06J403-1 ∙楼梯栏杆栏板（一）∙装修02J503-1 ∙常用建筑色∙06J505-1 ∙外装修（一）∙11J508∙建筑玻璃应用构造－栏板隔断地板吊顶水下玻璃挡烟垂壁∙13J502-1 ∙内装修－墙面装修∙12J502-2 ∙内装修－室内吊顶∙13J502-3 ∙内装修—楼（地）面装修∙门窗06J607-1 ∙建筑节能门窗（一）∙04J601-1 ∙木门窗∙12J609 ∙防火门窗∙04J631 ∙门、窗、幕墙窗用五金附件∙06J908-6 ∙太阳能热水器选用与安装∙13J404 ∙电梯自动扶梯自动人行道∙。
授课方案楼房建筑需要设置楼梯解决垂直交通问题，楼梯是一幢建筑的交通中心，也是掌握建筑构造的重点和难点。
建筑中的垂直交通设施除了楼梯之外，还有电梯、自动扶梯、台阶、坡道及爬梯等，电梯用于七层以上的多层建筑和高层建筑以及标准较高的七层以下的低多层建筑；自动扶梯用于人流量大的公共建筑中；台阶一般用来联系室内或室外局部有高差的地面；坡道属于建筑中的无障碍垂直交通设施，也用于要求有车辆通行的建筑中；爬梯则只用作检修梯。

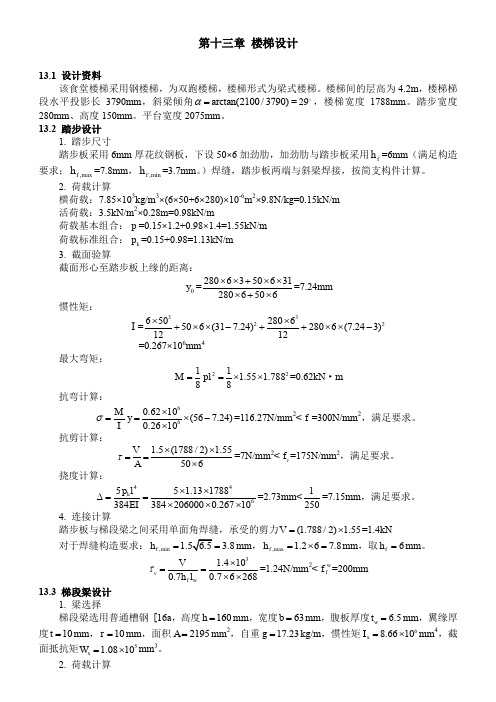

项目十三 楼 梯13.1楼梯的组成、形式及尺度13.1.1 楼梯的类型在建筑物中，为解决垂直交通和高差，常采用以下措施：坡道 、台阶 、楼梯 、电梯 、自动扶梯 、爬梯。
常见的楼梯类型有：（1）按使用性质分，有主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。
（2）按主要承重结构所用材料分，有钢筋混凝土楼梯、木楼梯、钢楼梯等。
（3）按楼梯平面形式分，有直上式（直跑楼梯）、曲尺式（折引入新课角楼梯）、双折式（双跑楼梯）、多折式（多跑楼梯）、剪刀式、弧形和螺旋式等。
（4）按位置分，有室内楼梯和室外楼梯等。
13.1.2 楼梯的组成楼梯一般由楼梯段、平台和栏杆扶手三部分组成。
（1）楼梯段设有踏步和梯段板（或斜梁）供层间上下行走的通道构件称为梯段。
踏步又由踏面和踢面组成；梯段的坡度由踏步的高宽比确定。
（2）平台平台有楼层平台和中间平台之分，与楼层标高一致的平台称为楼层平台，介于上下两楼层之间的平台称为中间平台。
（3）栏杆（或栏板）扶手栏杆扶手是设在楼梯段及平台临空边缘的安全保护构件，以保证人们在楼梯处通行的安全。
在建筑物中，布置楼梯的房间称为楼梯间。
楼梯间有开敞式、封闭式和防烟楼梯间之分。
13.1.3 楼梯的设计1、楼梯的设计要求（1）楼梯的设计应严格遵守《民用建筑设计通则》、《建筑设计防火规范》、《高层建筑设计防火规范》等的规定。
（2）楼梯在建筑中的位置应方便到达，并有明显的标志。
（3）楼梯一般均应设置直接对外出口，并与建筑入口关系密切、连接方便。
建筑技术设计(作图题)分类真题建筑剖面(一)建筑剖面1、 [试题要求]1．任务描述图示某小型展览馆门厅局部一、二层及屋顶平面图(见详图1、图2、图3)，按指定的剖面线位置画出剖面图，剖面图必须准确地反映出平面图中所表示的尺寸及空间关系，并符合提出的设计任务与构造要求。
2．设计任务与构造要求(1)结构类型：现浇钢筋混凝土框架。
(2)冰冻深度：无冰冻。
(3)地下水深度：不考虑。
(4)室内外高差：450mm。
(5)砖墙大放脚基础：740mm宽、底标高-1.200m，混凝土垫层厚200mm。
(6)楼梯梯段钢筋混凝土条形基础：底板宽600mm、底板厚200mm，底标高-1.000m；混凝土垫层厚100mm。
(7)钢筋混凝土柱独立基础：1700mm×1700mm、二阶、每阶高350m、底标高-1.600m；混凝土垫层厚100mm。
(8)柱：各层断面均为350mm×350mm。
(9)地坪：素土夯实，80mm厚C10混凝土垫层，30mm厚1:4干硬性水泥砂浆结合层，铺20mm厚花岗石板，灌稀水泥浆擦缝。
(10)水池：自防水C20钢筋混凝土，壁厚300mm，底板厚200mm；20mm厚1:2.5水泥砂浆结合层，贴5mm厚面砖。
(11)楼面：80mm厚现浇钢筋混凝土板，20mm厚1:4干硬性水泥砂浆结合层，铺10mm厚地砖，干水泥擦缝。
(12)梁：楼面、屋面断面均为250mm(宽)×400mm(高)。
(13)屋面：80mm厚现浇钢筋混凝土平板，1:6水泥焦渣(最薄处30mm厚)、找2%坡度，铺80mm 厚加气混凝土保温层，20mm厚1:2.5水泥砂浆找平层，表面刷2mm厚聚氨酯防水涂膜及其涂膜保护层。
(14)外墙：240mm厚砖墙，二层的斜墙面为80mm厚钢筋混凝土斜板；外墙面均用20mm厚1:2水泥砂浆结合层，贴6mm厚面砖。
(15)吊顶：一、二层轻钢龙骨石膏板吊顶，吊顶高度均为2700mm。

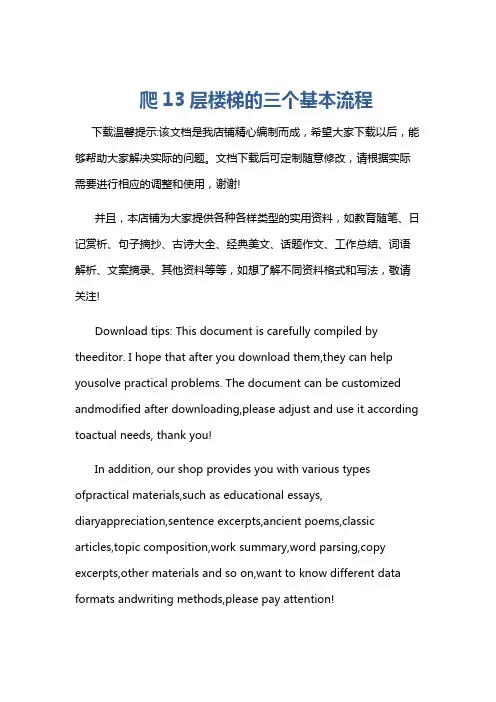

爬13层楼梯的三个基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
