一、 后面板图解说明
菜单 减键 加键 却换/进入 操作说明：
1、 按菜单键可在’IMAGE ’、’DMX ’、’STAT ’、’RUN ’、’AUTO ’、’TEMP ’、’VOX ’、
‘MODE ’8个菜单中选择；
2、 按却换/进入键可以进入相应菜单的子项，且有多个子项时按此键进行子项
之间的却换；
3、 减键和加键进行数值的加减和功能的设置；
4、 在参数设置好后，按菜单键退出此菜单并将参数记忆；
二、 Led 显示功能对照表
三、Dmx512通道说明3通道：
6通道：
9通道：
四、技术指标
1、工作电压：AC220v 50Hz
2、最大功率：<200W
3、亮度：3m距离>3500 CD
4、颜色：R 控制等级0—255
G 控制等级0—255
B 控制等级0—255
W 控制等级0—255
5、频闪：控制等级11——255
6、灯杯角度：15度、30度、45度可选
7、温升：<40度
8、灯体可调角度：>180度
长沙新画佳光电子有限公司
2010-2-8。

矩阵键盘1602液晶显示键值 代码

矩阵键盘1602液晶显示键值 代码
sbit RELAY= P1^4; //继电器驱动线
sbit BEEP = P1^5; //蜂鸣器驱动线
uchar IRCOM[7];
uchar cdis1[] = {" REMOTE CONTROL "};
uchar cdis2[] = {" IR-CODE: ----H"};
//LCD IO
sbit LCD_RW = P2^5;
{;}
}
}
void keyscan(void)
{temp = 0;
P1=0xF0; //高四位输入行为高电平列为低电平
delay(1);
temp=P1; //读P1口
temp=temp&0xF0;//屏蔽低四位
temp=~((temp>>4)|0xF0);
if(temp==1)// p1.4被拉低
key=0;
delay1(5);
lcd_wcmd(0x38);
delay1(5);
lcd_wcmd(0x38);
delay1(5);
lcd_wcmd(0x0c); //显示开，关光标
delay1(5);
lcd_wcmd(0x06); //移动光标
delay1(5);
****/
bit lcd_busy()
{
bit result;
LCD_RS = 0;
LCD_RW = 1;
LCD_EN = 1;
delayNOP();
result = (bit)(P0&0x80);
LCD_EN = 0;
return(result);
}
/*写指令数据到LCD*/
//RS=L，RW=L，E=高脉冲，D0-D7=指令码。

单片机数字量输入输出实验

单片机数字量输入输出实验

一、实验目的1．熟悉教学板电路及其结构。

2．掌握利用μVision C51 软件编辑、调试（包括仿真调试、单步调试）、运行单片机程序的步骤和方法，掌握利用STC-ISP V39软件和下载线将程序写入单片机的方法。

3．通过实验熟悉51单片机的并行I/O口，并掌握它们的应用。

4．掌握矩阵键盘、LED动态显示的工作原理。

二、实验设备PC机一台、实验教学板一块。

三、实验内容1.实验线路如附图所示，51单片机的P0口输出接8个发光二极管的阴极，P2.4经NPN 三极管9011控制发光管的阳极。

P3口支持一个8位行列式键盘，其中P3.4~P3.7供键盘扫描输出，P3.2、P3.3作键盘扫描输入。

实验要求：编程实现键盘对发光二极管的控制，每按一个按键，使对应的二极管点亮。

2．51单片机P0口输出同时接4个数码管的阴极，P2.0~P2.3，经NPN三极管9011接数码管的阳极，该端口用于分别控制相应数码管的导通。

实验要求：编程实现对任意按键动作的次数进行计数（最大99次），同时将计数值实时显示。

四、实验步骤1.将实验板与PC机通过COM口连接。

启动PC机，进入μVision软件环境，选择建立新工程文件，即可开始输入源程序。

2．完成汇编、编译、连接，若有错误，则修改源程序，直至编译、连接通过为止。

3．接上实验板上的电源。

4．运行“STC-ISP V39.EXE”，将程序代码下载到实验板的单片机中。

操作的顺序是：1）选择单片机（MCU TYPE）型号。

如：“STC89C51RC”要与实验板上所装单片机的型号一至。

2）打开文件（Open File）。

即把要下载到单片机的程序文件（已通过编译了的机器码文件——二进制（.Bin）或十六进制（.Hex）的）调到“文件缓冲区”，这时可看到右边的“文件缓冲区”有数字变化。

3）选择串行通信口。

选对时，软件上的小灯会变绿。

否则小灯是灰色。

且在左下窗口提示“出错信息”。

4）下载：按“Download/下载”按键下载。

HD7279键盘实验

HD7279键盘实验

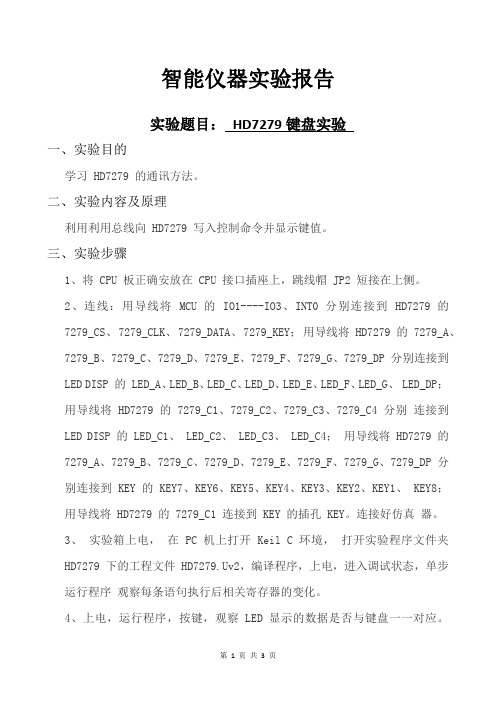

智能仪器实验报告实验题目：HD7279键盘实验一、实验目的学习 HD7279 的通讯方法。

二、实验内容及原理利用利用总线向 HD7279 写入控制命令并显示键值。

三、实验步骤1、将 CPU 板正确安放在 CPU 接口插座上，跳线帽 JP2 短接在上侧。

2、连线：用导线将 MCU 的 IO1----IO3、INT0 分别连接到 HD7279 的7279_CS、 7279_CLK、 7279_DATA、 7279_KEY；用导线将 HD7279 的 7279_A、7279_B、7279_C、7279_D、7279_E、7279_F、7279_G、7279_DP 分别连接到LED DISP 的 LED_A、LED_B、LED_C、LED_D、LED_E、LED_F、LED_G、 LED_DP；用导线将 HD7279 的 7279_C1、7279_C2、7279_C3、7279_C4 分别连接到LED DISP 的 LED_C1、 LED_C2、 LED_C3、 LED_C4；用导线将 HD7279 的7279_A、7279_B、7279_C、7279_D、7279_E、7279_F、7279_G、7279_DP 分别连接到 KEY 的 KEY7、KEY6、KEY5、KEY4、KEY3、KEY2、KEY1、 KEY8；用导线将 HD7279 的 7279_C1 连接到 KEY 的插孔 KEY。

连接好仿真器。

3、实验箱上电，在 PC 机上打开 Keil C 环境，打开实验程序文件夹HD7279 下的工程文件 HD7279.Uv2，编译程序，上电，进入调试状态，单步运行程序观察每条语句执行后相关寄存器的变化。

4、上电，运行程序，按键，观察 LED 显示的数据是否与键盘一一对应。

HD7279 的中断输出 INT 上。

四、实验结果图一为键盘按下1234，图二为键盘按下5678。

图一键盘输入1234图二键盘输入5678五、实验结论与感悟通过本次实验，学习了HD7279的通讯方法，掌握了利用总线向HD7279写入控制命令并显示键值。

使用按键控制LED灯亮—按键控制LED灯亮灭程序编写

使用按键控制LED灯亮—按键控制LED灯亮灭程序编写

9课Βιβλιοθήκη 任务编写由一个按键按制一个 LED 灯，当 按键按下时，LED 灯亮再按时 LED 灯 灭的 C 语言程序。
单片机技术及应用
单片机技术及应用
1
工作任务
任务要求：
当独立按
键 key 按下时， 发光二极管
LED 点亮，松 开按键 key 时 发光二极管
LED 熄灭。
任务分析：
按下
P3.0端口为“0”
程
亮
按键Key
序 控
松开
P3.0端口为“0”
制
灭
2
程序设计流程
一、流程图
二、按键软件延时消抖
1.延时程序编写
void delay(uint x)//ms延时函数 { uchar i; while(x--) for(i=0;0<i<123;i++)
下载程序及硬件调试
1.下载程序
2.连接电路
电路连接表
控制端口
连接位置
P1.0
VD26
P3.0
KEY1
3.硬件调试
7
成果展示及评价
•学生进行作品展示
8
任务小结
•学生小结：小组代表总结本组的学习心得，学会了什么， 还有什么没有理解等等。 •教师小结：教师对每组的成果进行点评，并对本节课的知识 点进行总结。
while(1) {
if(key==0) { delay(10)； if(key==0) { 灯亮;} } } else {灯灭;} }
4 程序仿真调试
一、利用Proteuse软件绘制电路图
步骤： 打开Protues 软件 创建工程 创建文件 放置元件 连接电路 保存
二、装载Hex文件并仿真

DSP实验报告

DSP实验报告

实验一数字IO应用实验—、实验目的1. 了解DSP开发系统的组成和结构2. 在实验设备上完成I/O硬件连接，编写I/O实验程序并运行验证。

3. 内存观察工具的使用二、实验设备计算机，CCS3.1版本软件，DSP仿真器，教学实验箱三、实验原理2.键值读取程序：该部分有两种方法进行键值的判断。

方法1：利用内存观察工具进行观察方法2：利用LED1-LED8的亮灭对应显示键值。

a)外部中断1的应用参照实验五；b)内存观察键值：程序中定义了三个变量“W”“row”和“col”。

“W”代表是CPLD中键盘的扫描数值，“row”和“col”分别代表键盘的行和列，由行和列可以判定按键的位置。

上述三个变量可以在观察窗口中观察的。

c)利用LED灯显示键值原理，参看实验一。

具体的LED灯显示值以查表的形式读出，请参看“”库文件。

本实验的CPLD地址译码说明：基地址：0x0000，当底板片选CS0为低时，分配有效。

CPU的IO空间：基地址+0x0200 LED灯output 8位外部中断用XINT1：由CPLD分配，中断信号由键盘按键产生。

中断下降沿触发。

KEY_DAT_REG(R)：基地址+0x0004;四、实验步骤和内容1.2407CPU板JUMP1的1和2脚短接，拨码开关S1的第一位置ON,其余置OFF；2.E300板上的开关SW4的第一位置ON，其余OFF；SW3的第四位置ON其余的SW置OFF“DEBUG→Connect”）4.打开系统项目文件 \e300.test\ normal \05_key interface \；“\Debug\”文件“Debug\Go Main”跳到主程序的开始；7.指定位置设置断点；8.View--〉Watch Window打开变量观察窗口；9. 将变量“w”“row”和“col”添加到观察窗口中，改变变量观察窗口的显示方式为HEX显示。

“Debug--〉Animate”全速运行，然后点击E300板上键盘按键，观察窗口中变量变化，同时LED1-LED8灯也相应变化，指示键值。

1位数码管显示矩阵键盘的按下键的键值

K5 键－计数值加1（外部中断0）K6 键－计数值减1（外部中断1）K5 BIT P3.2K6 BIT P3.3DISSTART EQU 40H ;显示单元首地址LED_DATA EQU P0 ;数码管数据口定义COUNT EQU 30H ;计数单元;******************************************************************* ORG 0000HAJMP MAINORG 0003HAJMP INT0_EX0ORG 0013HAJMP INT1_EX1ORG 0050H;*********************************************************; 主程序;*********************************************************MAIN:MOV SP,#60HMOV P0,#0FFHMOV P2,#0FFHMOV COUNT,#00H ;计数单元清零MOV R0,#DISSTARTCLR1:MOV @R0,#00H ;清显存单元INC R0CJNE R0,#DISSTART+3,CLR1CLR IT0 ;INT0为电平触发; SETB IT0 ;INT0为下降沿触发CLR IT1 ;INT1为电平触发; SETB IT1 ;INT1为下降沿触发SETB EASETB EX0SETB EX1MAIN1:ACALL CONVTACALL PLAYAJMP MAIN1;*********************************************************; INT0 外部中断服务子程序 (加计数);*********************************************************INT0_EX0:PUSH ACC ;入栈保护PUSH PSWSETB RS0 ;更换寄存器组CLR RS1CLR EX0 ;关闭INT0中断INC COUNT ;计数值加1MOV R4,#70EX0_PLAY:MOV A,COUNT ;用显示程序进行延时ACALL CONVTACALL PLAYDJNZ R4,EX0_PLAYSETB EX0 ;开启INT0中断POP PSW ;出栈POP ACCRETI;********************************************************* ; INT1 外部中断服务子程序 (减计数);********************************************************* INT1_EX1:PUSH ACC ;入栈保护PUSH PSWSETB RS0 ;更换寄存器组CLR RS1CLR EX1 ;关闭INT1中断DEC COUNT ;计数值减1MOV R4,#70EX1_PLAY:MOV A,COUNT ;用显示程序进行延时ACALL CONVTACALL PLAYDJNZ R4,EX1_PLAYSETB EX1 ;开启INT1中断POP PSW ;出栈POP ACCRETI;********************************************************* ;数据转换 (HEX TO BCD);********************************************************* CONVT:MOV A,COUNT ;计数值处理MOV B,#100DIV ABMOV DISSTART+2,A ;百位存放在DISSTART+2MOV A,#10XCH A,BDIV ABMOV DISSTART+1,A ;十位存放在DISSTART+1MOV DISSTART,B ;个位存放在DISSTARTMOV A,DISSTART+2 ;高位为0，不显示CJNE A,#00H,CONVT1MOV DISSTART+2,#0AHMOV A,DISSTART+1CJNE A,#00H,CONVT1MOV DISSTART+1,#0AHCONVT1:RET;********************************************************* ; 数码管显示子程序;********************************************************* PLAY:MOV R0,#DISSTART ;获得显示单元首地址MOV R1,#0FEH ;从第一个数码管开始MOV R2,#03H ;共显示3位数码管DISP1:MOV A,@R0 ;获得当前位地址MOV DPTR,#TAB_NU ;获得表头MOVC A,@A+DPTR ;查表获得显示数据MOV LED_DATA,A ;送段码MOV P2,R1 ;送位码MOV A,R1 ;准备下一位的位码RL AMOV R1,AINC R0 ;取下一个显存单元地址ACALL DELAY1MS ;延时 1 MSDJNZ R2,DISP1 ;重复显示下一个MOV P2,#0FFH ;关闭显示RET ;显示完成，返回;*********************************************************;延时子程序;********************************************************* DELAY1MS:MOV R6,#5DEL1:MOV R7,#93DJNZ R7,$DJNZ R6,DEL1RET;*********************************************************TAB_NU:DB 0C0H,0F9H,0A4H,0B0H,099H,092H,082H,0F8H???DB 080H,090H,0FFH;*********************************************************END ;结束BEEP BIT P3.7KEYNUM EQU 30HORG 0000HAJMP MAINORG 0050H;**********************************************************; 主程序;********************************************************** MAIN:MOV SP,#60HMOV KEYNUM,#10H ;开机时显示"-"ACALL KEY_PLAYLOOP:ACALL KEY_SCANAJMP LOOP;**********************************************************;矩阵键盘键值查找程序;键值存入30H单元;**********************************************************KEY_SCAN:MOV P1,#0F0H ;置列线为0，行线为1MOV A,P1 ;读入P1口状态ANL A,#0F0H ;保留高4位MOV B,A ;保存数据MOV P1,#0FH ;置列线为1，行线为0MOV A,P1 ;读入P1口状态ANL A,#0FH ;保留低4位ORL A,B ;高四位与低四位重新组合CJNE A,#0FFH,KEY_IN1 ;0FFH为末按键AJMP KEY_END KEY_IN1:MOV B,A ;保存键值MOV DPTR,#KEYTABLE ;置键编码表首址MOV R3,#0FFH ;KEY_IN2:INC R3 ;查表次数加1MOV A,R3MOVC A,@A+DPTR ;取出键码CJNE A,B,KEY_IN3 ;比较MOV A,R3 ;找到，取次数值MOV KEYNUM,A ;送显示单元ACALL KEY_PLAY ;显示键值ACALL BEEP_BL ;蜂鸣器响一声AJMP KEY_ENDKEY_IN3:CJNE A,#00H,KEY_IN2 ;继续查 ;00H为结束码KEY_END:RET;********************************************************** ; 键编码表;********************************************************** KEYTABLE:DB 0EEH,0EDH,0EBH,0E7H,0DEHDB 0DDH,0DBH,0D7H,0BEH,0BDHDB 0BBH,0B7H,07EH,07DH,07BHDB 077H,00H ;00H为结束码;********************************************************** ;;蜂鸣器响一声子程序;;********************************************************** BEEP_BL:MOV R6,#200BL1:ACALL BL2CPL BEEP ;蜂鸣器取反产生驱动脉冲DJNZ R6,BL1SETB BEEP ;关闭蜂鸣器MOV R5,#25ACALL DELAYRETBL2:MOV R7,#220BL3:NOPDJNZ R7,BL3RET;********************************************************** ; 延时子程序;********************************************************** DELAY: ;延时R5×10MSMOV R6,#50DEL1:MOV R7,#100DJNZ R7,$DJNZ R6,DEL1DJNZ R5,DELAYRET;********************************************************** ;键值显示子程序;********************************************************** KEY_PLAY:MOV A,KEYNUM ;要显示的数据MOV DPTR,#TABLE ;置段码表地址MOVC A,@A+DPTR ;查显示数据段码MOV P0,A ;输出段码至P0CLR P2.0 ;第一个数码管亮RET;**********************************************************; 数码管段码表;**********************************************************TABLE:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8HDB 80H,90H,88h,83h,0c6h,0a1h,86h,8eh,0BFH ;0－F,-;**********************************************************END ;结束1位数码管显示矩阵键盘的按下键的键值。

按键控制1位LED数码管显示0-9

单片机课程设计姓名：陈素云班级：09电力方向2班学号：2设计题目：按键控制1位LED数码管显示0-9 设计要求：通过单片的I/O口与LED数码管所构成的单片机系统的软件编程，使学生掌握简单的单片机系统的设计，同时初步学全用汇编语言和C语言两种方式编程的基本方法。

学生必须采用单片机AT89C51为LED显示屏的控制为核心，分别置“1”或“0”，让某些段的LED 发光，其它的熄灭，然后达到显示不同的字符和图符号的目的. 学生根据前期设计的步骤按照设计报告内容的具体要求，选择前期设计的一个典型题目，写出详尽的课程设计报告，重点内容包括方案论证、完整的电路图、软件系统流程图及开发程序、组装调试内容和总结等。

目录第1节引言 (3)1.1 LED数码显示器概述 (3)1.2 设计任务 (5)1.3设计目的 (6)第2节AT89C51单片机简介 (6)2.1 AT89C51单片机 (6)2.2 单片机管脚图 (7)2.3管脚说明 (7)2.4振荡器特性 (9)第3节设计主程序与硬件电路设计 (9)3.1设计的主程序 (10)3.2系统程序所需硬件 (10)3.2.1所需的硬件 (10)3.2.2所需硬件的结构图 (11)3.3 硬件电路总连接图 (12)第4节程序运行过程 (12)4.1分析步骤 (12)4.2 程序执行过程 (13)第5节程序运行结果 (13)总结参考文献第1节引言还记得我们小时候玩的“火柴棒游戏”吗，几根火柴棒组合起来，能拼成各种各样的图形，LED数码管显示器实际上也是这么一个东西。

在单片机系统中，常常用LED数码数码管显示器来显示各种数字或符号。

LED 数码显示器是单片机嵌入式系统中经常使用的显示器件。

一个“8”字型的显示模块用“a、b、c、d、e、f、g、h” 8 个发光二极管组合而成。

每个发光二极管称为一字段。

LED 数码显示器有共阳极和共阴极两种结构形式。

由于它具有显示清晰、亮度高、使用电压低、寿命长的特点，因此使用非常广泛。

红外解码显示键值

k = 5;
break;
case 90:
k = 6;
break;
case 66:
k = 7;
break;
case 82:
k = 8;
break;
case 74:
k = 9;
break;
}
{
delay (1);
}
while (!IRIN) //等 IR 变为高电平
{
delay (1);
}
while (IRIN) //计算IR高电平时长
{
delay (1);
N++;
if (N >= 30)
void IRinit (void);
uchar distemp [5];
uchar k;
void IRinit (void)
{
IE = 0x81; // 允许总中断中断，使能INT1外部中断
TCON = 0x01; //触发方式为脉冲负边沿触发
IRIN = 1; //I/O口初始化
distemp[1] = table1[Num % 1000 / 100];
distemp[2] = table1[Num % 100 / 10]; //十位
distemp[3] = table1[Num % 10]; //个位
for(i=0; i<4; i++)
case 0x74:
k = 9;
break;
}
P0 = table1[k];
P1 = 0xf0; */
}
}
{
EX0 = 1;

无线组网技术-按键控制LED灯亮灭


02 使能P1.2引脚中断
P1IEN |= 0X04;
03 设置P1.2触发方式 04 使能总中断
PICTL |= 0X02;
EA= 1;
4. Hex文件烧写
在IAR开发环境中，通过设置工程参数，将编译好的工程 文件，生产Hex文件，然后利用SmartRF烧写软件将Hex文件 烧写到CC2530单片机中，观察按键控制LED灯的效果。
端口状态标志寄存器P0IFG、P1IFG和P2IFG，分别对应3个端 口中各引脚的中断触发状态，当某引脚发生外部中断触发时，对 应的标志位会自动置位，这个标志同样需要手工清除。
2.中断寄存器配置
（1）IEN0：中断使能寄存器0
位 名称 复位
描述
7
EA
0x00 总中断使能： 0 禁止所有中断；1 使能所有中断
2.中断寄存器配置
（2）IEN2：中断使能寄存器2
位 名称 复位
描述
5 WDTIE 0x00 看门狗定时器中断使能：0 中断禁止；1 断使能
4 P1IE 0x00 P1端口中断使能：0 中断禁止；1 中断使能
3 UTX1IE 0x00 USART1 TX中断使能：0 中断禁止；1 中断使能
2 UTX0IE 0x00 USART0 TX中断使能：0 中断禁止；1 中断使能
I/O端口2外部中断
ADC转换结束
USART0发送完成
DMA传输完成
USART0接收完成
睡眠计时器比较
USART1发送完成
看门狗计时溢出
USART1接收完成
AES加密/解密完成
定时器1捕获/比较/溢出
RF通用中断
定时器2中断
RF发送完成或接收完成
1.硬件电路分析
