IBM服务器的指示灯

故障提示：ps 指示灯：当此指示灯发亮时，表明电源2 出现故障。

temp 指示灯：当此指示灯发亮时，表明系统温度超出阈值级别。

fan：当此指示灯点亮时，表明散热风扇或电源风扇出现故障或运行太慢。

风扇发生故障还会导致over temp 指示灯发亮。

link指示灯：当此指示灯发亮时，网卡出现故障。

vrm 指示灯：当此指示灯发亮时，表明微处理器托盘上的某个vrm 出现故障。

cpu 指示灯：当此指示灯发亮时，表明某个微处理器出现故障。

pci 指示灯：当此指示灯发亮时，表明某个pci 总线发生错误。

mem 指示灯：当此指示灯发亮时，表明发生内存错误。

dasd 指示灯：当此指示灯发亮时，表明某个热插拔硬盘驱动器出现故障。

nmi 指示灯：当此指示灯发亮时，表明出现一个不可屏蔽中断（nmi）。

sp 指示灯：当此指示灯发亮时，表明服务处理器遇到错误。

brd 指示灯：当此指示灯发亮时，表明某个连接的i/o 扩展单元出现故障。

log 指示灯：当此指示灯发亮时，表明您应该查看事件日志或remotesupervisor。

cnfg指示灯：当此指示灯发亮时，表明BIOS配置错误。

raid 指示灯：当此指示灯发亮时，表明阵列卡故障。

over spec 指示灯：当此指示灯发亮时，表明对电源的需求超过了指定的电源供应。

remind 按钮：按下此按钮可重新设置操作员信息面板上的系统错误指示灯并将服务器置于提醒方式。

在提醒方式下，故障并没有清除但系统错误指示灯会闪烁（每2 秒闪烁一次）而不是持续发亮；如果出现另一个系统错误，则系统错误指示灯将会持续发亮。

BRD 主板上发生错误。

CNFG 发生硬件配置错误。

DASD 发生硬盘驱动器错误。

FAN 风扇发生故障，或者是运行过慢，或者是 已卸下风扇。

TEMP 指示灯可能也会点 亮。

LINK 保留。

LOG 已将错误消息写入系统事件日志。

查看IMM 系统事件日志和系统错误日志，获取有关错误的信息。

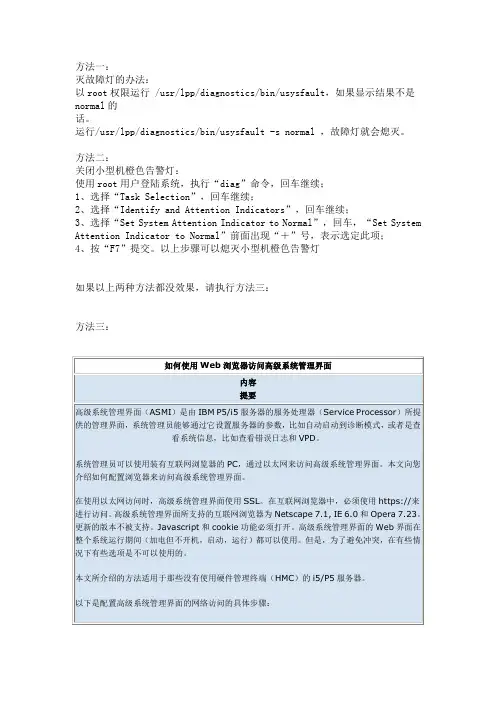

方法一：灭故障灯的办法：以root权限运行 /usr/lpp/diagnostics/bin/usysfault，如果显示结果不是normal的话。

运行/usr/lpp/diagnostics/bin/usysfault -s normal ，故障灯就会熄灭。

方法二：关闭小型机橙色告警灯：使用root用户登陆系统，执行“diag”命令，回车继续；1、选择“Task Selection”，回车继续；2、选择“Identify and Attention Indicators”，回车继续；3、选择“Set System Attention Indicator to Normal”，回车，“Set System Attention Indicator to Normal”前面出现“＋”号，表示选定此项；4、按“F7”提交。

以上步骤可以熄灭小型机橙色告警灯如果以上两种方法都没效果，请执行方法三：方法三：通过HMC熄灭p5叹号灯：1. 首先登录进入到HMC的管理界面，将左边主菜单的Service Applications选项的“ + ”展开，然后点击Service Focal Point选项，再点击右图的Service Utilities选项。

2. 选中Service Utilities对话框中相应的服务器。

3. 点击Selected，然后再点击Launch ASM Menu选项。

4. 点击“ OK ”选项。

5. 点击Accept选项。

6. 在弹出的对话框中填入User ID ：admin，Password ：admin，然后点击Log in，进入服务器的ASMI菜单。

7. 点击System Configuration ->System Indicator ->System Attention Indicator8. 点击Turn off the system attention indicator如果您没有HMC，请用上文提到的两种方法进入p5机器的ASMI菜单，然后执行上述步骤6-8。

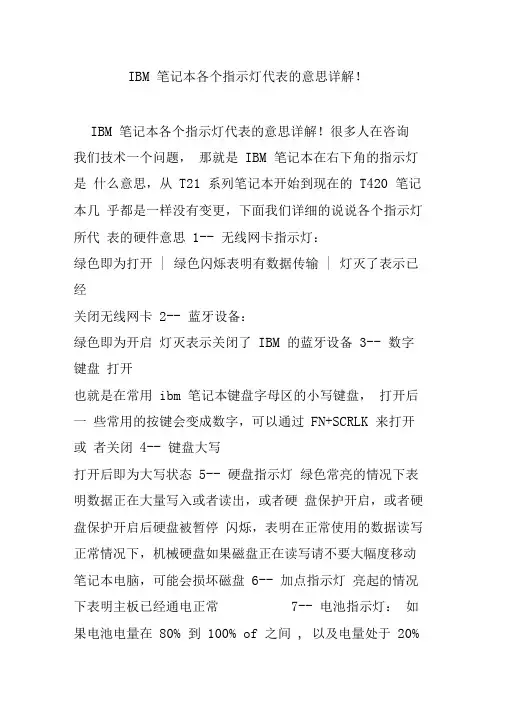

IBM 笔记本各个指示灯代表的意思详解！IBM 笔记本各个指示灯代表的意思详解！很多人在咨询我们技术一个问题，那就是IBM 笔记本在右下角的指示灯是什么意思，从T21 系列笔记本开始到现在的T420 笔记本几乎都是一样没有变更，下面我们详细的说说各个指示灯所代表的硬件意思1-- 无线网卡指示灯：绿色即为打开| 绿色闪烁表明有数据传输| 灯灭了表示已经关闭无线网卡2-- 蓝牙设备：绿色即为开启灯灭表示关闭了IBM 的蓝牙设备3-- 数字键盘打开也就是在常用ibm 笔记本键盘字母区的小写键盘，打开后一些常用的按键会变成数字，可以通过FN+SCRLK 来打开或者关闭4-- 键盘大写打开后即为大写状态5-- 硬盘指示灯绿色常亮的情况下表明数据正在大量写入或者读出，或者硬盘保护开启，或者硬盘保护开启后硬盘被暂停闪烁，表明在正常使用的数据读写正常情况下，机械硬盘如果磁盘正在读写请不要大幅度移动笔记本电脑，可能会损坏磁盘6-- 加点指示灯亮起的情况下表明主板已经通电正常7-- 电池指示灯：如果电池电量在80% 到100% of 之间, 以及电量处于20%到80% 之间，正在使用中.绿色且不断闪烁：电池电量在20% 到80% 之间, 且正在充电中.橙色:电池电量在5% 到20% 之间, 且正在使用中. 橙色且不断闪烁（慢）:电池电量在5% 到20% 之间, 且正在充电中.橙色且不断闪烁（快）: 电池电量在0% 到5% 之间.8--外接AC 电源指示灯亮起时表明你已经正常连接AC 电源模式9-- 休眠指示灯不停闪烁表明正在进休眠状态常亮表明已经处于休眠状态l400716 发表于2011-9-17 20:51:24沙发，支持了晴朗发表于2011-9-17 21:12:01 支持李工的贴，谢谢分享gaomeiz 发表于2011-9-17 21:28:58 lg 貌似好久没发技术帖了！jomen125 发表于2011-9-17 21:47:27 ddddDDDDDDDDDDDDDDD yuruihao 发表于2011-9-17 22:10:15 这个已经学习了feihuo2008 发表于2011-9-17 22:33:39 学习了erm 发表于2011-9-17 23:35:39 这个还真没有注意到! BoneyM 发表于2011-9-18 06:49:36 很详细，细微处见技术。

服务器现场巡检涉及到的基础知识及相关注意事项一、基础知识1、服务器的几种类型目前按照外形结构划分，服务器可分为塔式、机架式、刀片式三种类型。

1、塔式服务器一般的塔式服务器机箱和我们常用的PC机箱差不多，而大型的塔式机箱就要粗大很多，总的来说外形尺寸没有固定标准。

2、机架式服务器机架式服务器是由于满足企业的密集部署，形成的以19英寸机架作为标准宽度的服务器类型，高度则从1U到数U。

将服务器放置到机架上，并不仅仅有利于日常的维护及治理，也可能避免意想不到的故障。

首先，放置服务器不占用过多空间。

机架服务器整洁地排放在机架中，不会浪费空间。

其次，连接线等也能够整洁地收放到机架里。

电源线和LAN线等全都能在机柜中布好线，可以减少堆积在地面上的连接线，从而防止脚踢掉电线等事故的发生。

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。

由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。

3、刀片式服务器刀片服务器是一种HAHD(High Availability High Density，高可用高密度)的低成本服务器平台，是专门为非凡应用行业和高密度计算机环境设计的，其中每一块“刀片”实际上就是一块系统母板，类似于一个个独立的服务器。

在这种模式下，每一个母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。

不过可以使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板可以连接起来提供高速的网络环境，可以共享资源，为相同的用户群服务。

2、服务器外观报警灯1、IBM服务器上面有,电源指示灯,硬盘/IDE设备活动指示灯,网卡指示灯,系统过热报警灯.硬盘槽还有硬盘指示灯。

2、HP服务器上面指示灯一般为UID,内部和外部健康灯，其他就是电源网口灯了，DL的机种有的上面有风扇，内存,CPU，指示灯情况，图标都是很直观的3、其它服务器与IBM，HP的差不多，如：DELL，联想，曙光等都有明显的图示说明。

ibm_x3500服务器前面板指示灯的含义减小字体增大字体1、系统电源指示灯：当该指示灯点亮但不闪烁时，表明服务器已开启。

当该指示灯闪烁时，表明服务器关闭但仍然连接到交流电源。

当该指示灯熄灭时，表明已切断交流电源或者电源或指示灯本身发生故障。

服务器背面也有电源指示灯。

2、电源控制按钮：按下该按钮以手动开关服务器。

服务器随附提供一个电源控制按钮罩。

您可以安装该磁盘形状的护罩以避免意外关闭服务器。

硬盘驱动器活动指示灯：当该指示灯闪烁时，表明硬盘驱动器正在使用。

3、系统定位指示灯：利用该指示灯可在所有服务器中找到该服务器。

您可以使用IBMDirector 远程点亮该指示灯。

4、系统信息指示灯：当该淡黄色指示灯点亮时，服务器电源为非冗余，或发生了其他一般性事件。

该事件将记录在错误日志中。

5、系统错误指示灯：当该淡黄色指示灯点亮时，表明发生了系统错误。

使用诊断指示灯面板以及左侧外盖内的系统服务标签来进一步隔离错误。

IBM服务器，！黄灯亮解决方法系统故障：机器的前面板！灯亮起来。

有的情况下系统可以正常运行，但是有的情况下系统运行故障。

解决方法：1、重新启动服务器,按F1进入Configuration/Setup Utility；2、查看Error Logs选项下的黄色感叹号开始亮起来的日期以后的错误日志Error Logs；3、如果开机有F2提示可以进入Diagnostics(PC-Doctor )的机型，可以按F2进入诊断程序界面，在Hardware Info.菜单下选择System Error Logs可以将Error Logs保存到软盘上备查，也可以在该界面下查看所有的错误日志Error Logs；4、如果Error Logs中提示系统日志超过75%,没有其它错误日志的报告，在F1进入的Configuration/Setup Utility中，选择POST Error Log 选项后，直接回车选择Clear error logs清除所有的自检日志，同样选择System Error Log,直接回车选择Clear error logs清除所有的系统日志；5、如果Error Logs中有错误记录一定要将日志保存到软盘，退出诊断程序，然后关机，拔掉服务器连接的所有电源线，打开机箱侧面板，插上电源线加电，察看一下光路检测板，看是否有指示灯亮，如果有指示灯亮，一定要记录相应指示灯的名称，将得到的错误日志文件和指示灯信息一起提供给工程师，配合确定故障所在；6、另外一定要注意在打开机箱之前，必须断开服务器的所有的连线，比如电源线等；附加信息：IBM的Netfinity和e(IBM logo)Server的服务器（Netfinity 5000及以上型号），e(IBM logo)Server X系列的x220以上服务器都集成有高级管理芯片或高级管理卡。

IBM服务器以及故障灯说明和解决办法IBM服务器是一种高性能、可靠性极高的服务器设备，常用于企业级应用和大规模数据中心。

尽管IBM服务器的质量和稳定性得到了广泛认可，但在长期运行中，仍然可能会遇到一些故障。

为了帮助管理员及时发现和解决故障，IBM服务器通常配备了故障灯，用于指示服务器的当前状态和故障信息。

以下是IBM服务器常见的故障灯及其含义和解决办法：1.电源灯：电源灯通常是服务器背面的指示灯，用于指示服务器的电源状态。

正常情况下，电源灯应该是绿色或蓝色。

如果电源灯是红色或闪烁的黄色，表示服务器的电源出现问题。

解决办法通常包括检查电源连接是否正常，更换故障的电源模块或电源线。

2.机箱灯：机箱灯通常位于服务器的正面或背面，用来指示服务器的整体状态。

绿色表示服务器正常运行，红色表示服务器出现故障。

如果机箱灯是红色，可以尝试重新启动服务器，如果问题仍然存在，可能需要进一步检查服务器的硬件设备和连接。

3.硬盘灯：硬盘灯通常位于服务器硬盘阵列背面，用来指示硬盘的状态。

正常情况下，硬盘灯应该是绿色或蓝色。

如果硬盘灯是红色或黄色，表示硬盘出现了故障或工作异常。

解决办法通常包括重新插拔硬盘连接线，更换故障的硬盘。

4.CPU灯：CPU灯通常位于服务器主板上方，用来指示CPU的状态。

绿色表示CPU正常工作，红色表示CPU出现故障。

如果CPU灯是红色，可以尝试重新插拔CPU插槽，重新安装散热器。

如果问题仍然存在，可能需要更换故障的CPU。

5.内存灯：内存灯通常位于服务器主板上方，用来指示内存的状态。

绿色表示内存正常工作，红色表示内存出现故障。

如果内存灯是红色，可以尝试重新插拔内存插槽，重新安装内存条。

如果问题仍然存在，可能需要更换故障的内存。

6.网络灯：网络灯通常位于服务器背面的网卡插槽上，用来指示服务器与网络的连接状态。

正常情况下，网络灯应该是绿色或黄色。

如果网络灯是红色或不亮，表示服务器无法正常连接到网络。

解决办法通常包括检查网络连接是否正常，重启网络设备和服务器。

一、机房巡检注意事项：1、机房巡检准备工作：带笔记本，笔和小手电。

天气炎热情况下最好能带御寒衣物（机房内外温差大）。

2、进入机房操作注意事项：a、切勿随意触碰各种线缆；b、严禁随意搬动运行中的设备；c、机柜门轻开轻关；d、随身物品应放于指定留放处，切勿随意置于设备上；e、禁止携带任何液体类物品进入机房。

3、发现故障设备的处理事项：a、当看到设备前面板告警指示灯点亮，应全面查看该设备各个部件，初步确认是否设备某一部件告警；b、发现有设备告警，记录下该设备的SN号，如初步确认是部件告警，还需记录该部件的PN号（SUN、Dell设备SN号一般位于设备背部；IBM 设备SN号一般位于前面板右下角处；HP设备SN号一般位于前面板左右边缘处；交换机、路由器设备需连机用命令获取）。

二、各厂商设备指示灯含义1、HP设备（包括型号HP DL380、HP DL580）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：2）快速诊断板指示灯的含义，见下表:©©注 : HP （ Systems Insight Display ）快速诊断板 的指示灯表现出了主板部件的布局 。

当前面板的内部健康灯亮红灯或是黄灯时 ， 表示此时服务器可能发现了一个故障 ， 可以结合前面板的内部健康灯和快速诊断板指示灯 （ Systems Insight2、IBM设备（包括X346、X4100等----具体设备可能有些出入）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：①信息指示灯：当该灯亮时，表明错误或者警告信息已经写入系统事件日志中。

②定位器指示灯：该灯亮表明是由系统管理员远程点亮以便找到服务器。

③系统错误指示灯：该灯亮表明系统出现错误。

通过光通路诊断板来定位故障。

④供电指示灯：a、该灯点亮且不闪烁，表明服务器已经开启。

b、该灯闪烁时，表明服务器已经关闭且仍然连接到交流电源。

c、该灯熄灭时，表明已经切断交流电源或者电源或者指示灯本身出了故障1、光通路诊断面板指示灯注：REMIND按钮：按下REMIND按钮时，表示确认错误，但不准备立即采取措施，将系统错误指示灯置于“提醒”方式。

上海服务器租用服务器托管IBM服务器报警灯说明IBM服务器是很多服务器托管以及服务器租用用户所喜欢的品牌服务器。

服务器上的报警灯往往会直接告诉用户需要进行什么样的维护，这里浦东数据中心为大家梳理一下。

EVENT LOG指示灯报警：日志文件满,需要清理。

PS2报警灯亮：服务器电源故障DASD报警灯亮：硬盘或硬盘背板故障，需要升级微码或更换硬盘。

ps报警灯亮：电源2 出现故障。

temp报警灯亮：系统温度超出阈值级别。

fanr报警灯亮：散热风扇或电源风扇故障。

link报警灯亮：网卡故障。

vrm报警灯亮：微处理器托盘上的某个vrm 出现故障。

pci报警灯亮：某个pci 总线发生错误。

cpu报警灯亮：当某个微处理器出现故障。

mem报警灯亮：内存故障。

nmi报警灯亮：表明出现一个不可屏蔽中断(nmi)。

sp报警灯亮：服务处理器遇到错误。

brd报警灯亮：i/o 扩展单元出现故障。

log报警灯亮：需要查看事件日志或remotesupervisor。

cnfg报警灯亮：BIOS配置错误。

raid报警灯亮：阵列卡故障。

over spec报警灯亮：电源的需求超过了指定的电源供应。

remind 按钮：按下此按钮可重新设置操作员信息面板上的系统错误指示灯并将服务器置于提醒方式。

在提醒方式下，故障并没有清除但系统错误指示灯会闪烁(每2 秒闪烁一次);如果出现另一个系统错误，则系统错误指示灯将会持续发亮。

以上就是IBM服务器报错灯的说明，希望能对各位企业主有所帮助。

浦东数据中心提供更优质的服务器托管，服务器租用服务和优质的机房资源。

IBM服务器以及故障灯说明和解决办法系统故障：机器的前面板！灯亮起来。

有的情况下系统可以正常运行，但是有的情况下系统运行故障。

解决方法：1、重新启动服务器,按F1进入Configuration/Setup Utility；2、查看Error Logs选项下的黄色感叹号开始亮起来的日期以后的错误日志Error Logs；3、如果开机有F2提示可以进入Diagnostics(PC-Doctor)的机型，可以按F2进入诊断程序界面，在Hardware Info.菜单下选择System Error Logs可以将Error Logs保存到软盘上备查，也可以在该界面下查看所有的错误日志Error Logs；4、如果Error Logs中提示系统日志超过75%,没有其它错误日志的报告，在F1进入的Configuration/Setup Utility中，选择POST Error Log 选项后，直接回车选择Clear error logs清除所有的自检日志，同样选择System Error Log,直接回车选择Clear error logs清除所有的系统日志；5、如果Error Logs中有错误记录一定要将日志保存到软盘，退出诊断程序，然后关机，拔掉服务器连接的所有电源线，打开机箱侧面板，插上电源线加电，察看一下光路检测板，看是否有指示灯亮，如果有指示灯亮，一定要记录相应指示灯的名称，将得到的错误日志文件和指示灯信息一起提供给工程师，配合确定故障所在；6、另外一定要注意在打开机箱之前，必须断开服务器的所有的连线，比如电源线等；附加信息：IBM的Netfinity和e(IBM logo)Server的服务器（Netfinity5000及以上型号），e(IBM logo)Server X系列的x220以上服务器都集成有高级管理芯片或高级管理卡。

它们负责监视机器各个部件的工作状态，例如温度，电压等。

当这些指标超过预先设定的值，就会通过管理卡或管理芯片报警。

ibm磁带库告警灯说明IBM磁带库是一种数据存储设备，用于备份和存档大量数据。

它由多个磁带驱动器和磁带库管理软件组成。

在使用IBM磁带库时，我们需要关注它的告警灯，因为它会提醒我们有关库存满、磁带故障或者其他问题的信息。

本文将为大家介绍IBM磁带库告警灯的含义，以及如何处理这些问题。

首先，我们来看看IBM磁带库告警灯的不同颜色和闪烁方式的含义。

一般来说，红色的灯表示有严重问题需要立即解决，黄色的灯表示有较轻微的问题需要处理。

常见的闪烁方式有连续闪烁和间歇闪烁。

连续闪烁表示问题需要立即处理，而间歇闪烁表示问题可以稍后处理。

当IBM磁带库的告警灯变为红色时，可能有以下几种情况：库存满、磁带损坏、驱动器故障或者系统错误。

在这种情况下，我们需要立即采取行动。

首先，我们可以检查库存使用情况，如果库存满了，我们可以考虑购买更多的磁带来扩容。

如果磁带损坏，我们需要更换这些磁带。

如果驱动器故障，我们需要联系供应商来修复或更换驱动器。

最后，如果是系统错误导致了告警灯的亮起，我们可以尝试重新启动系统或者重启磁带库管理软件来解决问题。

当IBM磁带库的告警灯变为黄色时，可能有以下几种情况：库存快满、磁带即将损坏、驱动器即将故障或者存在一些警告信息。

在这种情况下，我们可以采取一些预防措施来避免问题的发生。

首先，我们可以定期检查库存使用情况，并预测库存是否快满。

如果库存快满了，我们可以提前购买更多的磁带来备用。

其次，我们可以定期检查磁带的健康状况，当磁带即将损坏时，我们可以提前更换这些磁带。

另外，我们还需要定期检查驱动器的状态，如果有迹象表明驱动器即将故障，我们可以及时联系供应商进行修复或更换。

最后，我们需要关注系统的警告信息，如果有任何错误或异常情况发生，我们应该积极对待并解决它们。

总之，IBM磁带库的告警灯是我们在使用这个设备时必须重视的一个指示器。

通过了解告警灯的含义，我们可以及时处理库存满、磁带故障等问题，从而保证数据的安全和可靠。

IBM服务器的指示灯IBM服务器的指示灯PS1 指示灯：当此指示灯发亮时，表明电源1 出现故障。

PS2 指示灯：当此指示灯发亮时，表明电源2 出现故障。

Temp 指示灯：当此指示灯发亮时，表明系统温度超出阈值级别。

风扇指示灯：当此指示灯点亮时，表明散热风扇或电源风扇出现故障或运行太慢。

风扇发生故障还会导致over Temp 指示灯发亮。

VRM 指示灯：当此指示灯发亮时，表明微处理器托盘上的某个vrm 出现故障。

CPU 指示灯：当此指示灯发亮时，表明某个微处理器出现故障。

PCI 指示灯：当此指示灯发亮时，表明某个PCI 总线发生错误。

MEM 指示灯：当此指示灯发亮时，表明发生内存错误。

DASD 指示灯：当此指示灯发亮时，表明某个热插拔硬盘驱动器出现故障。

NR 指示灯：当此指示灯发亮时，表明存在两个电源但电源并不冗余。

NMI 指示灯：当此指示灯发亮时，表明出现一个不可屏蔽中断。

SP 指示灯：当此指示灯发亮时，表明服务处理器遇到错误。

EXP 指示灯：当此指示灯发亮时，表明某个连接的i/o 扩展单元出现故障。

log 指示灯：当此指示灯发亮时，表明您应该查看事件日志或remote supervisorAdapter ii 日志以获取有关非最佳条件的信息。

over spec 指示灯：当此指示灯发亮时，表明对电源的需求超过了指定的电源供应。

remind 按钮：按下此按钮可重新设置操作员信息面板上的系统错误指示灯并将服务器置于提醒方式。

在提醒方式下，故障并没有清除但系统错误指示灯会闪烁（每2 秒闪烁一次）而不是持续发亮；如果出现另一个系统错误，则系统错误指示灯将会持续发亮。

IBM服务器硬盘指示灯如果是亮红灯，那证明硬盘是坏掉了，一般是肯定的。

如果黄灯闪烁是硬盘在同步数据，同步完成会熄灭，DASD灯亮需作测试报告以进一步确定故障原因如果是长亮黄灯，不一定是盘挂了，但是可能性比较大，有时候也可能是你的系统问题,比如RAID没做好.(如果你不会操作RAID管理软件的话，比较简单的办法就是把黄灯的盘拔下来再安上去，看看能不能自动同步，必须在开机的状态下，如果重新插拔后故障盘出现黄灯闪烁，那就是已经同步了，等同步完成，也就是黄灯不闪，绿灯正常的闪了，那就再观察一段时间，不出问题的话就没什么了) 如果是绿灯长亮, 一般是没有数据在读写.或者硬盘没有格式化.。

IBM笔记本各个指示灯代表的意思详解！IBM笔记本各个指示灯代表的意思详解！很多人在咨询我们技术一个问题，那就是IBM笔记本在右下角的指示灯是什么意思，从T21系列笔记本开始到现在的T420笔记本几乎都是一样没有变更，下面我们详细的说说各个指示灯所代表的硬件意思1--无线网卡指示灯：绿色即为打开| 绿色闪烁表明有数据传输| 灯灭了表示已经关闭无线网卡2--蓝牙设备：绿色即为开启灯灭表示关闭了IBM的蓝牙设备3--数字键盘打开也就是在常用ibm笔记本键盘字母区的小写键盘，打开后一些常用的按键会变成数字，可以通过FN+SCRLK来打开或者关闭4--键盘大写打开后即为大写状态5--硬盘指示灯绿色常亮的情况下表明数据正在大量写入或者读出，或者硬盘保护开启，或者硬盘保护开启后硬盘被暂停闪烁，表明在正常使用的数据读写正常情况下，机械硬盘如果磁盘正在读写请不要大幅度移动笔记本电脑，可能会损坏磁盘6--加点指示灯亮起的情况下表明主板已经通电正常7--电池指示灯：如果电池电量在80% 到100% of 之间, 以及电量处于20% 到80% 之间，正在使用中.绿色且不断闪烁：电池电量在20% 到80% 之间, 且正在充电中.橙色:电池电量在5% 到20% 之间, 且正在使用中.橙色且不断闪烁(慢):电池电量在5% 到20% 之间, 且正在充电中.橙色且不断闪烁(快): 电池电量在0% 到5% 之间.8--外接AC电源指示灯亮起时表明你已经正常连接AC电源模式9--休眠指示灯不停闪烁表明正在进休眠状态常亮表明已经处于休眠状态l400716 发表于2011-9-17 20:51:24沙发，支持了晴朗发表于2011-9-17 21:12:01支持李工的贴，谢谢分享gaomeiz 发表于2011-9-17 21:28:58lg 貌似好久没发技术帖了！jomen125 发表于2011-9-17 21:47:27 ddddDDDDDDDDDDDDDDDyuruihao 发表于2011-9-17 22:10:15这个已经学习了feihuo2008 发表于2011-9-17 22:33:39学习了erm 发表于2011-9-17 23:35:39这个还真没有注意到!BoneyM 发表于2011-9-18 06:49:36 很详细，细微处见技术。

IBM X335 X345 X235光通路诊断面板上的LED指示灯的说明在IBM X系列服务器的机箱前面板上x335,x345在主板上，有一个系统错误灯，当系统检测到错误时，上面的LED灯就会亮起来。

如果发现机器前面板的系统错误灯亮起来了，需要打开机箱盖，检查诊断面板上的LED灯。

下面的表格中，列出了诊断面板上面的LED灯对应的解决问题的操作，或者可能有故障的部件，表格里的信息只有当前面板的系统错误灯亮的时候才有效注意：1、如果诊断面板上的LED灯亮了，但是服务器前面板的系统错误灯没有亮，这可能是LED 灯出了问题，运行LED灯的诊断2、在进行更换部件之前，请先检查系统错误日志3、当系统关闭时，内存(DIMM)错误灯，处理器(microprocessor)错误灯，稳压(VRM)模块灯会灭掉诊断面板灯备件/操作(FRU/action)所有的灯都不亮(检查系统的错误日志，找到系统错误后清除系统错误日志) 1. 系统错误日志达到75% 满，清除日志2. PFA(警报)，检查日志，清除PFA警报；拔掉电源线，20秒之后，重新连接电源线，开机3. 运行光通路诊断内存(MEMORY)灯亮(内存旁边的LED灯也会亮) 1. 内存2. 系统主板CPU灯亮(处理器旁边的LED灯也会亮) 1. 处理器1或者处理器22. 系统主板PCI BUS 灯亮 1. 拔掉受影响的总线插槽上的PCI适配器(总线信息可以参见硬件维护手册的32页“LEDs for Active PCI slots” 和57页“Adapter considerations”)2. 系统主板稳压模块(VRM)灯亮(失效的稳压模块旁边的LED灯也会亮) 1. 稳压模块LED灯对应的稳压模块2. 微处理器LED灯对应的微处理器DASD灯亮(在安装了失效硬盘的托架旁边的LED也会亮，检查失效硬盘的琥珀色LED 灯) 1. 确认风扇工作正常，并且机箱内的气流正常如果安装有从硬盘背板到主板的I2C线缆，请重新插牢(J10)2. 失效的硬盘，SCSI通道A有故障(这是连接热插拔硬盘的SCSI通道)3. SCSI 硬盘背板SERVICE PROCESSOR 灯亮 1. 拔掉服务器电源线，30秒之后，重新连接2. 重新刷新或者升级高级管理芯片的微码和BIOS3. 系统主板电源1(POWER SUPPLY 1)灯亮 1. 检查电源1的DC灯，如果DC灯不亮，更换电源1 2. 如果安装了电源笼组件，更换电源笼电源2(POWER SUPPLY 2)灯亮 1. 检查电源2的DC灯，如果DC灯不亮，更换电源22. 如果安装了电源笼组件，更换电源笼非冗余(NONREDUNDANT)灯亮 1. 检查电源1(PS1)和电源2(PS2)的LED灯，更换提示有故障的电源2. 再安装一个电源或者从服务器卸掉一些非必要的设备NMI 灯亮 1. 重新启动服务器2. 检查系统错误日志温度(TEMPERA TURE)灯亮 1. 环境温度必须处于正常工作规范要求的范围内，可以查阅硬件维护手册第二页的“Features and specifications”2. 确保风扇工作正常3. 检查系统错误日志4.a. 系统超过了建议的工作温度信息LED面板b. 硬盘超过了建议的工作温度(DASD 灯也会亮)硬盘温度过高硬盘背板c. CPU x(x代表1或者2)温度超过了建议的工作温度(CPU 灯也会亮)CPU x系统主板5. 如果诊断面板上的CPU灯也亮了，说明某个处理器出了故障风扇(FAN)灯亮 1. 检查每个风扇的LED指示灯2. 更换对应的风扇3. 风扇的线缆4. 系统主板5. 如果安装了电源笼，更换电源笼。

服务器现场巡检涉及到的基础知识及相关注意事项一、基础知识1、服务器的几种类型目前按照外形结构划分，服务器可分为塔式、机架式、刀片式三种类型。

1、塔式服务器一般的塔式服务器机箱和我们常用的PC机箱差不多，而大型的塔式机箱就要粗大很多，总的来说外形尺寸没有固定标准。

2、机架式服务器机架式服务器是由于满足企业的密集部署，形成的以19英寸机架作为标准宽度的服务器类型，高度则从1U到数U。

将服务器放置到机架上，并不仅仅有利于日常的维护及治理，也可能避免意想不到的故障。

首先，放置服务器不占用过多空间。

机架服务器整洁地排放在机架中，不会浪费空间。

其次，连接线等也能够整洁地收放到机架里。

电源线和LAN线等全都能在机柜中布好线，可以减少堆积在地面上的连接线，从而防止脚踢掉电线等事故的发生。

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。

由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。

3、刀片式服务器刀片服务器是一种HAHD(High Availability High Density，高可用高密度)的低成本服务器平台，是专门为非凡应用行业和高密度计算机环境设计的，其中每一块“刀片”实际上就是一块系统母板，类似于一个个独立的服务器。

在这种模式下，每一个母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。

不过可以使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板可以连接起来提供高速的网络环境，可以共享资源，为相同的用户群服务。

2、服务器外观报警灯1、IBM服务器上面有,电源指示灯,硬盘/IDE设备活动指示灯,网卡指示灯,系统过热报警灯.硬盘槽还有硬盘指示灯。

2、HP服务器上面指示灯一般为UID,内部和外部健康灯，其他就是电源网口灯了，DL的机种有的上面有风扇，内存,CPU，指示灯情况，图标都是很直观的3、其它服务器与IBM，HP的差不多，如：DELL，联想，曙光等都有明显的图示说明。
