IBM服务器故障指示灯说明

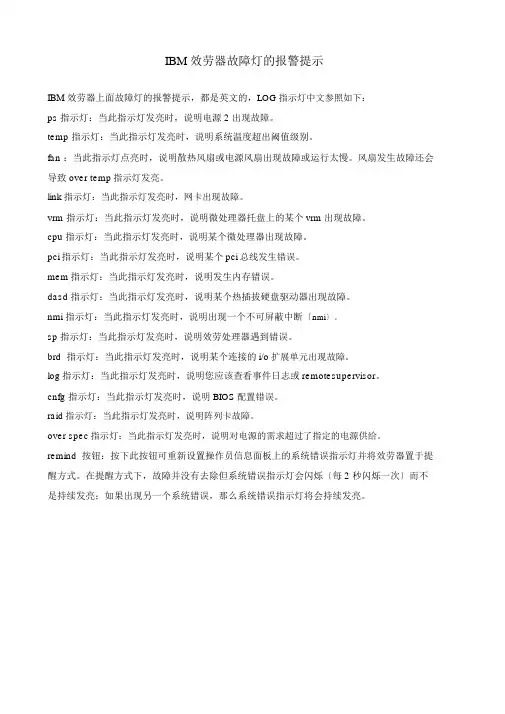

...IBM 效劳器故障灯的报警提示IBM 效劳器上面故障灯的报警提示，都是英文的，LOG指示灯中文参照如下：ps 指示灯：当此指示灯发亮时，说明电源2 出现故障。

temp 指示灯：当此指示灯发亮时，说明系统温度超出阈值级别。

fan ：当此指示灯点亮时，说明散热风扇或电源风扇出现故障或运行太慢。

风扇发生故障还会导致 over temp指示灯发亮。

link指示灯：当此指示灯发亮时，网卡出现故障。

vrm 指示灯：当此指示灯发亮时，说明微处理器托盘上的某个vrm 出现故障。

cpu 指示灯：当此指示灯发亮时，说明某个微处理器出现故障。

pci指示灯：当此指示灯发亮时，说明某个pci总线发生错误。

mem指示灯：当此指示灯发亮时，说明发生内存错误。

dasd 指示灯：当此指示灯发亮时，说明某个热插拔硬盘驱动器出现故障。

nmi 指示灯：当此指示灯发亮时，说明出现一个不可屏蔽中断〔nmi〕。

sp 指示灯：当此指示灯发亮时，说明效劳处理器遇到错误。

brd 指示灯：当此指示灯发亮时，说明某个连接的i/o扩展单元出现故障。

log指示灯：当此指示灯发亮时，说明您应该查看事件日志或remotesupervisor。

cnfg 指示灯：当此指示灯发亮时，说明BIOS配置错误。

raid指示灯：当此指示灯发亮时，说明阵列卡故障。

over spec指示灯：当此指示灯发亮时，说明对电源的需求超过了指定的电源供给。

remind 按钮：按下此按钮可重新设置操作员信息面板上的系统错误指示灯并将效劳器置于提醒方式。

在提醒方式下，故障并没有去除但系统错误指示灯会闪烁〔每2 秒闪烁一次〕而不是持续发亮；如果出现另一个系统错误，那么系统错误指示灯将会持续发亮。

...。

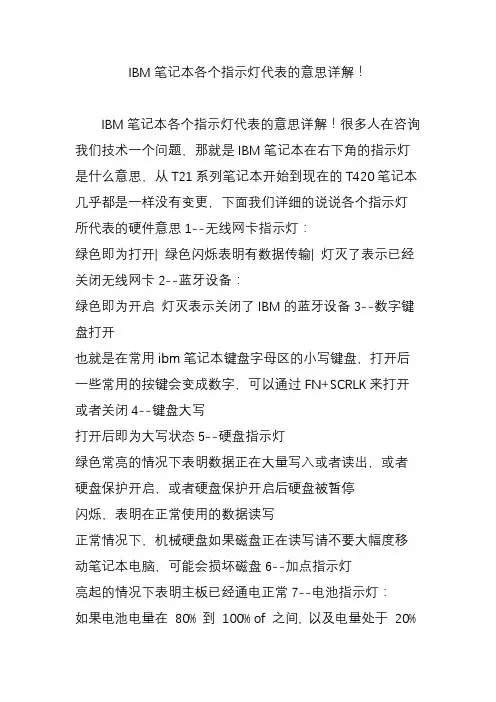

IBM笔记本各个指示灯代表的意思详解！IBM笔记本各个指示灯代表的意思详解！很多人在咨询我们技术一个问题，那就是IBM笔记本在右下角的指示灯是什么意思，从T21系列笔记本开始到现在的T420笔记本几乎都是一样没有变更，下面我们详细的说说各个指示灯所代表的硬件意思1--无线网卡指示灯：绿色即为打开| 绿色闪烁表明有数据传输| 灯灭了表示已经关闭无线网卡2--蓝牙设备：绿色即为开启灯灭表示关闭了IBM的蓝牙设备3--数字键盘打开也就是在常用ibm笔记本键盘字母区的小写键盘，打开后一些常用的按键会变成数字，可以通过FN+SCRLK来打开或者关闭4--键盘大写打开后即为大写状态5--硬盘指示灯绿色常亮的情况下表明数据正在大量写入或者读出，或者硬盘保护开启，或者硬盘保护开启后硬盘被暂停闪烁，表明在正常使用的数据读写正常情况下，机械硬盘如果磁盘正在读写请不要大幅度移动笔记本电脑，可能会损坏磁盘6--加点指示灯亮起的情况下表明主板已经通电正常7--电池指示灯：如果电池电量在80% 到100% of 之间, 以及电量处于20% 到80% 之间，正在使用中.绿色且不断闪烁：电池电量在20% 到80% 之间, 且正在充电中.橙色:电池电量在5% 到20% 之间, 且正在使用中.橙色且不断闪烁(慢):电池电量在5% 到20% 之间, 且正在充电中.橙色且不断闪烁(快): 电池电量在0% 到5% 之间.8--外接AC电源指示灯亮起时表明你已经正常连接AC电源模式9--休眠指示灯不停闪烁表明正在进休眠状态常亮表明已经处于休眠状态l400716 发表于2011-9-17 20:51:24沙发，支持了晴朗发表于2011-9-17 21:12:01支持李工的贴，谢谢分享gaomeiz 发表于2011-9-17 21:28:58lg 貌似好久没发技术帖了！jomen125 发表于2011-9-17 21:47:27 ddddDDDDDDDDDDDDDDDyuruihao 发表于2011-9-17 22:10:15这个已经学习了feihuo2008 发表于2011-9-17 22:33:39学习了erm 发表于2011-9-17 23:35:39这个还真没有注意到!BoneyM 发表于2011-9-18 06:49:36 很详细，细微处见技术。

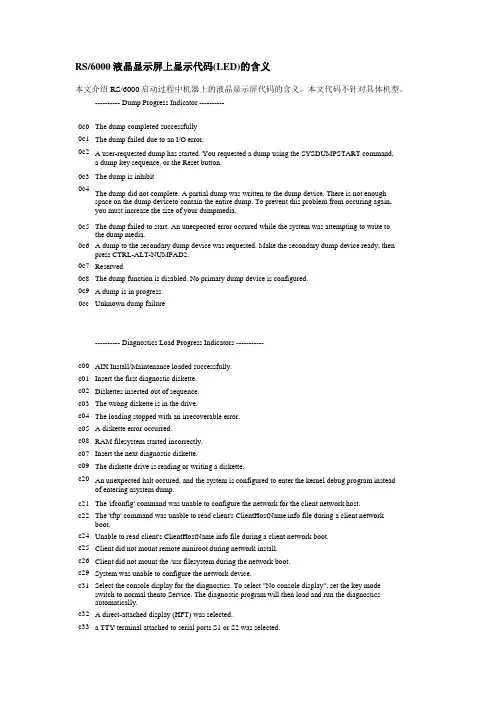

RS/6000液晶显示屏上显示代码(LED)的含义本文介绍RS/6000启动过程中机器上的液晶显示屏代码的含义。

本文代码不针对具体机型。

IPL ROM CRC comparison error (irrecoverable).RAM POST memory configuration error or no memory found (irrecoverable).RAM POST failure (irrecoverable).Power status register failed (irrecoverable).A low voltage condition is present (irrecoverable).IPL ROM code being uncompressed into memory.End of bootlist encountered.RAM POST is looking for 1M bytes of good memory.RAM POST bit map is being generated.L2 cache is not detected. (The display shows a solid 21c for 5 sec)IPL control block is being initialized.NVRAM CRC comparison error during AIX.IPL(Key Mode Switch in Normal mode).Reset NVRAM by reaccomplishing IPL in Service mode. For systems with an internal, direct-bus-attached(DBA)disk,IPLROM attempted to perform an IPL from that disk before halting with this three-digit display value. Attempting a Normal mode IPL from Standard I/O planar attached devices specified in NVRAM IPL Devices List.Attempting a Normal mode IPL from SCSI attached devices specified in NVRAM IPL Devices List.Note: May be caused by incorrect jumper setting for external SCSI devices or by incorrect SCSI terminator.REFER FFC B88Attempting a Normal mode restart from 9333 subsystem device specified in NVRAM device list. Attempting a Normal mode IPL from IBM 7012 DBA disk attached devices specified in NVRAM IPL Devices List.Attempting a Normal mode restart from Ethernet specified in NVRAM device list.Attempting a Normal mode restart from Token Ring specified in NVRAM device list. Attempting a Normal mode IPL from NVRAM expansion code.Attempting a Normal mode IPL from NVRAM IPL Devices List; cannot IPL from any of the listed devices, or there areno valid entry in the Devices List.Attempting a normal mode IPL from FDDI specified in NVRAM IPL device list.Attempting a Normal mode restart from adapter feature ROM specified in IPL ROM devices list. Attempting a Normal mode restart from Ethernet specified in IPL ROM devices list.Attempting a Normal mode IPL from Standard I/O planar attached devices specified in Rom Default Device List.Attempting a Normal mode IPL from SCSI attached devices specified in IPL ROM Default Device List.Attempting a Normal mode restart from 9333 subsystem device specified in IPL ROM device list. Attempting a Normal mode IPL from IBM 7012 DBA disk attached devices specified in IPL ROM Default Device List.Attempting a Normal mode restart from Ethernet specified in IPL ROM default devices list. Attempting a Normal mode restart from Token Ring specified in IPL ROM default device list. Attempting a Normal mode restart from Token Ring specified by the operator.System failed to restart from the device chosen by the operator.Attempting a normal mode IPL from FDDI specified in IPL ROM device list.Attempting a Service mode restart from adapter feature ROM.Attempting a Normal mode IPL from devices specified in the NVRAM IPL Devices List.Unknown tape drive being identified or configured. Unknown display being identified or configured. Unknown input device being idenor configuredUnknown adync device being idenor configured。

服务器现场巡检涉及到的基础知识及相关注意事项一、基础知识1、服务器的几种类型目前按照外形结构划分，服务器可分为塔式、机架式、刀片式三种类型。

1、塔式服务器一般的塔式服务器机箱和我们常用的PC机箱差不多，而大型的塔式机箱就要粗大很多，总的来说外形尺寸没有固定标准。

2、机架式服务器机架式服务器是由于满足企业的密集部署，形成的以19英寸机架作为标准宽度的服务器类型，高度则从1U到数U。

将服务器放置到机架上，并不仅仅有利于日常的维护及治理，也可能避免意想不到的故障。

首先，放置服务器不占用过多空间。

机架服务器整洁地排放在机架中，不会浪费空间。

其次，连接线等也能够整洁地收放到机架里。

电源线和LAN线等全都能在机柜中布好线，可以减少堆积在地面上的连接线，从而防止脚踢掉电线等事故的发生。

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。

由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。

3、刀片式服务器刀片服务器是一种HAHD(High Availability High Density，高可用高密度)的低成本服务器平台，是专门为非凡应用行业和高密度计算机环境设计的，其中每一块“刀片”实际上就是一块系统母板，类似于一个个独立的服务器。

在这种模式下，每一个母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。

不过可以使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板可以连接起来提供高速的网络环境，可以共享资源，为相同的用户群服务。

2、服务器外观报警灯1、IBM服务器上面有,电源指示灯,硬盘/IDE设备活动指示灯,网卡指示灯,系统过热报警灯.硬盘槽还有硬盘指示灯。

2、HP服务器上面指示灯一般为UID,内部和外部健康灯，其他就是电源网口灯了，DL的机种有的上面有风扇，内存,CPU，指示灯情况，图标都是很直观的3、其它服务器与IBM，HP的差不多，如：DELL，联想，曙光等都有明显的图示说明。

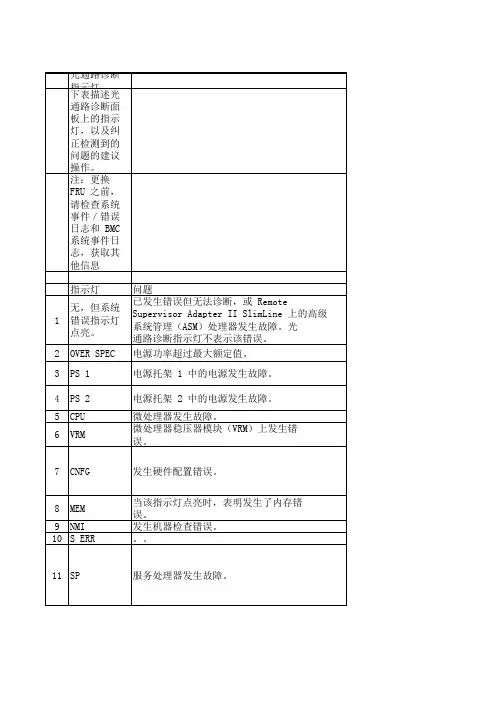

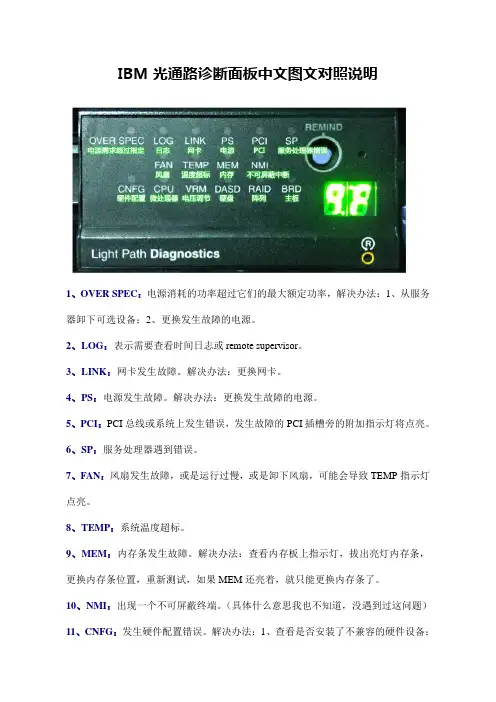

IBM光通路诊断面板中文图文对照说明1、OVER SPEC：电源消耗的功率超过它们的最大额定功率，解决办法：1、从服务器卸下可选设备；2、更换发生故障的电源。

2、LOG：表示需要查看时间日志或remote supervisor。

3、LINK：网卡发生故障。

解决办法：更换网卡。

4、PS：电源发生故障。

解决办法：更换发生故障的电源。

5、PCI：PCI总线或系统上发生错误，发生故障的PCI插槽旁的附加指示灯将点亮。

6、SP：服务处理器遇到错误。

7、FAN：风扇发生故障，或是运行过慢，或是卸下风扇，可能会导致TEMP指示灯点亮。

8、TEMP：系统温度超标。

9、MEM：内存条发生故障。

解决办法：查看内存板上指示灯，拔出亮灯内存条，更换内存条位置，重新测试，如果MEM还亮着，就只能更换内存条了。

10、NMI：出现一个不可屏蔽终端。

（具体什么意思我也不知道，没遇到过这问题）11、CNFG：发生硬件配置错误。

解决办法：1、查看是否安装了不兼容的硬件设备；2、还原主板配置。

3、查看系统日志。

12、CPU：CPU处理器出现故障。

13、VRM：微处理器稳压器模块（VRM）上发生错误。

14、DASD：发生硬盘驱动器错误。

解决办法：更换硬盘，更换硬盘前先查看服务器是否做了RAID等。

15、RAID：发生RAID控制器错误。

解决办法：更换阵列卡，看是否是阵列卡出现问题。

16、BRD：主板发生错误。

解决办法：首先检测主板上其它硬件是否有问题，有可能是其它硬件错误，导致BED报错。

反之，其它指示灯报错，也有可能是主板出现问题导致的，所以检查清楚在更换。

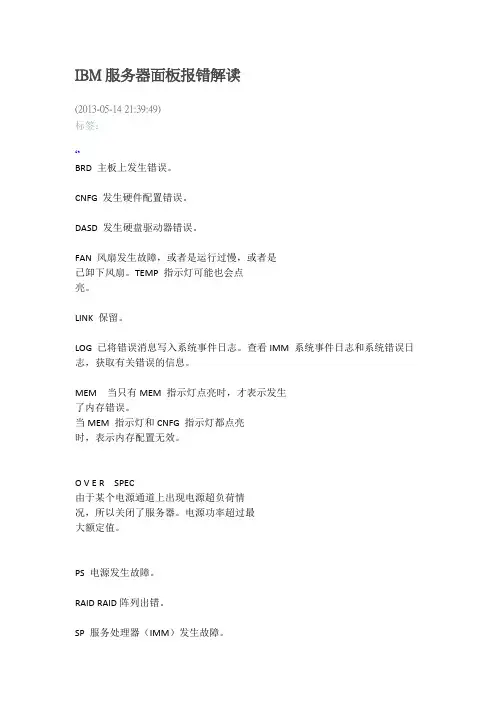

IBM服务器面板报错解读
(2013-05-14 21:39:49)
标签：
it
BRD主板上发生错误。

CNFG发生硬件配置错误。

DASD发生硬盘驱动器错误。

FAN风扇发生故障，或者是运行过慢，或者是
已卸下风扇。

TEMP指示灯可能也会点
亮。

LINK保留。

LOG已将错误消息写入系统事件日志。

查看IMM系统事件日志和系统错误日志，获取有关错误的信息。

MEM 当只有MEM指示灯点亮时，才表示发生
了内存错误。

当MEM指示灯和CNFG指示灯都点亮
时，表示内存配置无效。

O V E R SPEC
由于某个电源通道上出现电源超负荷情
况，所以关闭了服务器。

电源功率超过最
大额定值。

PS电源发生故障。

RAID RAID阵列出错。

SP服务处理器（IMM）发生故障。

TEMP 系统温度已超出阈值级别。

发生故障的风
扇会导致TEMP指示灯点亮。

VRM 模块。

serveraid manger，在Windows下安装，下载最新版本即可，老一点的版本可能需要安装后重启服务器可看到阵列信息。

IBM服务器以及故障灯说明和解决办法IBM服务器是一种高性能、可靠性极高的服务器设备，常用于企业级应用和大规模数据中心。

尽管IBM服务器的质量和稳定性得到了广泛认可，但在长期运行中，仍然可能会遇到一些故障。

为了帮助管理员及时发现和解决故障，IBM服务器通常配备了故障灯，用于指示服务器的当前状态和故障信息。

以下是IBM服务器常见的故障灯及其含义和解决办法：1.电源灯：电源灯通常是服务器背面的指示灯，用于指示服务器的电源状态。

正常情况下，电源灯应该是绿色或蓝色。

如果电源灯是红色或闪烁的黄色，表示服务器的电源出现问题。

解决办法通常包括检查电源连接是否正常，更换故障的电源模块或电源线。

2.机箱灯：机箱灯通常位于服务器的正面或背面，用来指示服务器的整体状态。

绿色表示服务器正常运行，红色表示服务器出现故障。

如果机箱灯是红色，可以尝试重新启动服务器，如果问题仍然存在，可能需要进一步检查服务器的硬件设备和连接。

3.硬盘灯：硬盘灯通常位于服务器硬盘阵列背面，用来指示硬盘的状态。

正常情况下，硬盘灯应该是绿色或蓝色。

如果硬盘灯是红色或黄色，表示硬盘出现了故障或工作异常。

解决办法通常包括重新插拔硬盘连接线，更换故障的硬盘。

4.CPU灯：CPU灯通常位于服务器主板上方，用来指示CPU的状态。

绿色表示CPU正常工作，红色表示CPU出现故障。

如果CPU灯是红色，可以尝试重新插拔CPU插槽，重新安装散热器。

如果问题仍然存在，可能需要更换故障的CPU。

5.内存灯：内存灯通常位于服务器主板上方，用来指示内存的状态。

绿色表示内存正常工作，红色表示内存出现故障。

如果内存灯是红色，可以尝试重新插拔内存插槽，重新安装内存条。

如果问题仍然存在，可能需要更换故障的内存。

6.网络灯：网络灯通常位于服务器背面的网卡插槽上，用来指示服务器与网络的连接状态。

正常情况下，网络灯应该是绿色或黄色。

如果网络灯是红色或不亮，表示服务器无法正常连接到网络。

解决办法通常包括检查网络连接是否正常，重启网络设备和服务器。
