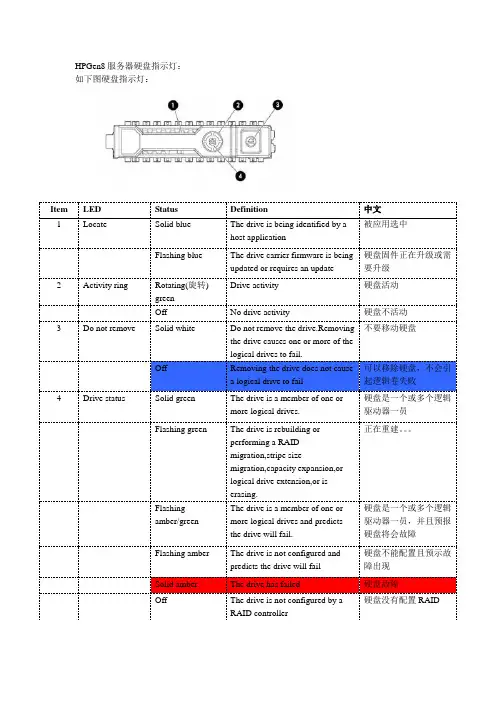

HPGen8 服务器硬盘指示灯： 如下图硬盘指示灯：Item 1LED Locate2 Activity ring 3 Do not remove4 Drive statusStatus Solid blue Flashing blue Rotating(旋转) green Off Solid whiteOff Solid green Flashing greenFlashing amber/green Flashing amber Solid amber OffDefinition The drive is being identified by a host application中文 被应用选中The drive carrier firmware is being 硬盘固件正在升级或需updated or requires an update要升级Drive activity硬盘活动No drive activity硬盘不活动Do not remove the drive.Removing 不要移动硬盘the drive causes one or more of thelogical drives to fail. Removing the drive does not cause a logical drive to fail可以移除硬盘，不会引 起逻辑卷失败The drive is a member of one or more logical drives.硬盘是一个或多个逻辑 驱动器一员The drive is rebuilding or performing a RAID migration,stripe size migration,capacity expansion,or logical drive extension,or is erasing. The drive is a member of one or more logical drives and predicts the drive will fail.正在重建。

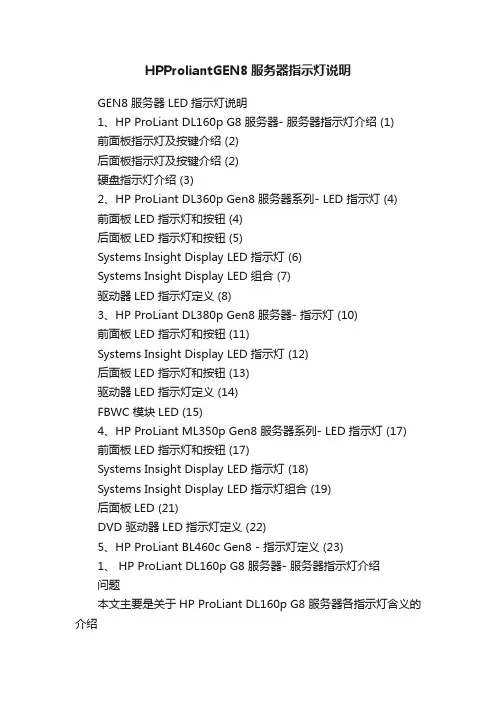

HPProliantGEN8服务器指示灯说明GEN8 服务器LED指示灯说明1、HP ProLiant DL160p G8 服务器- 服务器指示灯介绍 (1)前面板指示灯及按键介绍 (2)后面板指示灯及按键介绍 (2)硬盘指示灯介绍 (3)2、HP ProLiant DL360p Gen8 服务器系列- LED 指示灯 (4)前面板LED 指示灯和按钮 (4)后面板LED 指示灯和按钮 (5)Systems Insight Display LED 指示灯 (6)Systems Insight Display LED 组合 (7)驱动器LED 指示灯定义 (8)3、HP ProLiant DL380p Gen8 服务器- 指示灯 (10)前面板LED 指示灯和按钮 (11)Systems Insight Display LED 指示灯 (12)后面板LED 指示灯和按钮 (13)驱动器LED 指示灯定义 (14)FBWC 模块LED (15)4、HP ProLiant ML350p Gen8 服务器系列- LED 指示灯 (17)前面板LED 指示灯和按钮 (17)Systems Insight Display LED 指示灯 (18)Systems Insight Display LED 指示灯组合 (19)后面板LED (21)DVD 驱动器LED 指示灯定义 (22)5、HP ProLiant BL460c Gen8 - 指示灯定义 (23)1、 HP ProLiant DL160p G8 服务器- 服务器指示灯介绍问题本文主要是关于HP ProLiant DL160p G8 服务器各指示灯含义的介绍解决方案前面板指示灯及按键介绍如下图标记：图示1：UID指示灯及按键——蓝色长亮时此识别灯激活；蓝色闪烁时此设备正被远程管理端口管理中；不亮时代表识别指示未启动。

图示2：电源开关按键——绿色长亮时机器正常启动中；绿色闪烁时等待加电启动；琥珀色长亮时机器待机或未启动但电源有加电；不亮时代表机器未接电源或是电源模块故障或是电源按钮连线未接通。

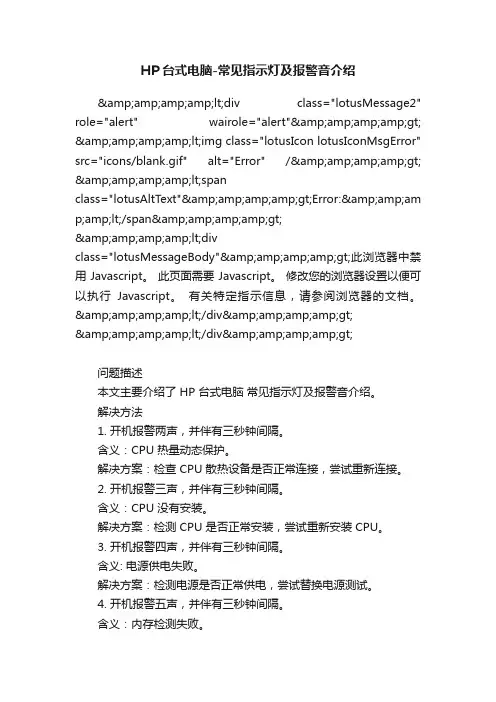

HP台式电脑-常见指示灯及报警音介绍<div class="lotusMessage2" role="alert" wairole="alert"> <img class="lotusIcon lotusIconMsgError" src="icons/blank.gif" alt="Error" /> <spanclass="lotusAltText">Error:&am p;amp;lt;/span><divclass="lotusMessageBody">此浏览器中禁用 Javascript。

此页面需要 Javascript。

修改您的浏览器设置以便可以执行Javascript。

有关特定指示信息，请参阅浏览器的文档。

</div></div>问题描述本文主要介绍了 HP 台式电脑常见指示灯及报警音介绍。

解决方法1.开机报警两声，并伴有三秒钟间隔。

含义：CPU 热量动态保护。

解决方案：检查 CPU 散热设备是否正常连接，尝试重新连接。

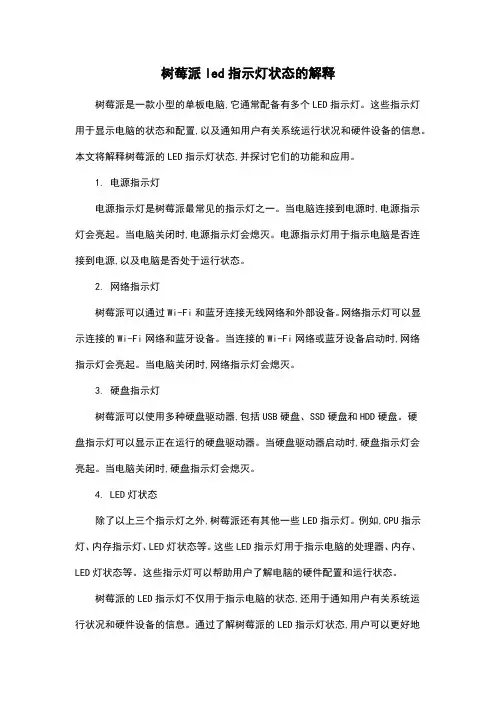

树莓派led指示灯状态的解释
树莓派是一款小型的单板电脑,它通常配备有多个LED指示灯。

这些指示灯用于显示电脑的状态和配置,以及通知用户有关系统运行状况和硬件设备的信息。

本文将解释树莓派的LED指示灯状态,并探讨它们的功能和应用。

1. 电源指示灯
电源指示灯是树莓派最常见的指示灯之一。

当电脑连接到电源时,电源指示灯会亮起。

当电脑关闭时,电源指示灯会熄灭。

电源指示灯用于指示电脑是否连接到电源,以及电脑是否处于运行状态。

2. 网络指示灯
树莓派可以通过Wi-Fi和蓝牙连接无线网络和外部设备。

网络指示灯可以显示连接的Wi-Fi网络和蓝牙设备。

当连接的Wi-Fi网络或蓝牙设备启动时,网络指示灯会亮起。

当电脑关闭时,网络指示灯会熄灭。

3. 硬盘指示灯
树莓派可以使用多种硬盘驱动器,包括USB硬盘、SSD硬盘和HDD硬盘。

硬
盘指示灯可以显示正在运行的硬盘驱动器。

当硬盘驱动器启动时,硬盘指示灯会亮起。

当电脑关闭时,硬盘指示灯会熄灭。

4. LED灯状态
除了以上三个指示灯之外,树莓派还有其他一些LED指示灯。

例如,CPU指示灯、内存指示灯、LED灯状态等。

这些LED指示灯用于指示电脑的处理器、内存、LED灯状态等。

这些指示灯可以帮助用户了解电脑的硬件配置和运行状态。

树莓派的LED指示灯不仅用于指示电脑的状态,还用于通知用户有关系统运行状况和硬件设备的信息。

通过了解树莓派的LED指示灯状态,用户可以更好地
了解电脑的性能和状态,并做出相应的调整和优化。

1 - “硒鼓”指示灯2 - 提醒指示灯3 - 就绪指示灯4 - “确定”指示灯5 - “确定”按钮6 - “取消”按钮下面介绍了一些最常见的闪烁组合，并针对每种组合提供了相应的解决方法。

根据您的打印机上指示灯的闪烁情况，按照以下步骤操作，解决该问题。

注:您或许可以通过多种方法解决某些指示灯闪烁的问题。

如果您找到了与您打印机当前的指示灯状态相同的闪烁方式，请尝试使用每种解决方法解决该问题。

问题：指示灯全部熄灭全部显示 | 全部隐藏指示灯全部熄灭的解决方法指示灯全部熄灭。

打印机处于“自动关闭”模式或处于关闭状态。

按电源按钮（）停用“自动关闭”模式或启动打印机。

问题：指示灯全部熄灭，电源按钮背光灯亮起指示灯全部熄灭，电源按钮背光灯亮起的解决方法格式器未正确连接到打印机。

请按照以下步骤操作，重新启动打印机。

1.按电源按钮（），关闭打印机。

2.等待30 秒，然后按电源按钮（），启动打印机。

3.等待打印机完成初始化。

问题：提醒指示灯、就绪指示灯和“确定”指示灯循环亮起提醒指示灯、就绪指示灯和“确定”指示灯循环亮起的解决方法打印机中的格式器正在初始化。

无需执行任何操作。

等待清洁过程完成。

完成清洁过程后，打印机进入就绪状态。

问题：所有指示灯循环亮起所有指示灯循环亮起的解决方法打印机正在处理清洁页。

无需执行任何操作。

等待清洁过程完成。

完成清洁过程后，打印机进入就绪状态。

问题：就绪指示灯亮起就绪指示灯亮起的解决方法打印机进入就绪状态。

无需执行任何操作。

打印机已准备好接收打印作业。

问题：就绪指示灯闪烁就绪指示灯闪烁的解决方法打印机正在接收或处理数据。

无需执行任何操作。

打印机正在接收或处理打印作业。

按“取消”按钮（），取消打印作业。

问题：提醒指示灯闪烁提醒指示灯闪烁的解决方法打印机遇到可以在打印机上解决的错误，如打印机内没有包装材料、舱门打开、纸盒中无纸、缺少硒鼓或者出现卡纸问题。

重要信息：您必须按顺序执行以下解决方法，解决该问题。

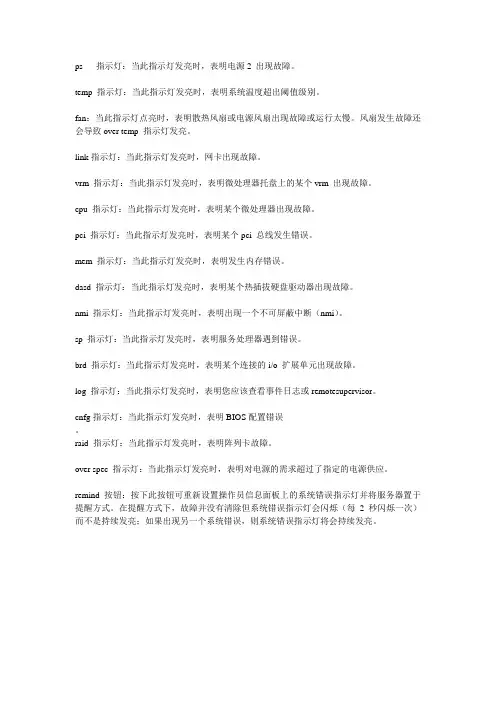

ps 指示灯：当此指示灯发亮时，表明电源2 出现故障。

temp 指示灯：当此指示灯发亮时，表明系统温度超出阈值级别。

fan：当此指示灯点亮时，表明散热风扇或电源风扇出现故障或运行太慢。

风扇发生故障还会导致over temp 指示灯发亮。

link指示灯：当此指示灯发亮时，网卡出现故障。

vrm 指示灯：当此指示灯发亮时，表明微处理器托盘上的某个vrm 出现故障。

cpu 指示灯：当此指示灯发亮时，表明某个微处理器出现故障。

pci 指示灯：当此指示灯发亮时，表明某个pci 总线发生错误。

mem 指示灯：当此指示灯发亮时，表明发生内存错误。

dasd 指示灯：当此指示灯发亮时，表明某个热插拔硬盘驱动器出现故障。

nmi 指示灯：当此指示灯发亮时，表明出现一个不可屏蔽中断（nmi）。

sp 指示灯：当此指示灯发亮时，表明服务处理器遇到错误。

brd 指示灯：当此指示灯发亮时，表明某个连接的i/o 扩展单元出现故障。

log 指示灯：当此指示灯发亮时，表明您应该查看事件日志或remotesupervisor。

cnfg指示灯：当此指示灯发亮时，表明BIOS配置错误。

raid 指示灯：当此指示灯发亮时，表明阵列卡故障。

over spec 指示灯：当此指示灯发亮时，表明对电源的需求超过了指定的电源供应。

remind 按钮：按下此按钮可重新设置操作员信息面板上的系统错误指示灯并将服务器置于提醒方式。

在提醒方式下，故障并没有清除但系统错误指示灯会闪烁（每 2 秒闪烁一次）而不是持续发亮；如果出现另一个系统错误，则系统错误指示灯将会持续发亮。

各厂商设备指示灯含义1、HP设备（包括型号HP DL380、HP DL580）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：2）快速诊断板指示灯的含义，见下表:注:HP （Systems Insight Display）快速诊断板的指示灯表现出了主板部件的布局。

当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和快速诊断板指示灯（Systems Insight2、IBM 设备（包括X346、X4100等----具体设备可能有些出入）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：1.信息指示灯：当该灯亮时，表明错误或者警告信息已经写入系统事件日志中。

2.定位器指示灯：该灯亮表明是由系统管理员远程点亮以便找到 服务器。

3.系统错误指示灯：该灯亮表明系统出现错误。

通过光通路诊断板来定位故障。

4.供电指示灯：a 、该灯点亮且不闪烁，表明服务器已经开启。

b 、该灯闪烁时，表明服务器已经关闭且仍然连接到交流电源。

c 、该灯熄灭时，表明已经切断交流电源或者电源或者指示灯本身出了故障.2）光通路诊断面板指示灯：注：REMIND按钮：按下REMIND按钮时，表示确认错误，但不准备立即采取措施，将系统错误指示灯置于“提醒”方式。

当服务器处于“提醒”方式时，系统错误指示灯将闪烁。

3、DELL服务器(PowerEdge 2950等)1）电源指示灯代码前面板上的电源按钮控制输入系统电源设备的电源。

打开系统电源时，电源指示灯将呈绿色亮起。

系统的控制面板 LCD 可以提供状态信息，以表示系统何时运行正常，何时需要注意。

LCD 呈蓝色亮起表示系统运行正常，呈琥珀色亮起表示出现错误。

LCD 滚动显示信息，包括状态代码及其后跟的描述性文本。

表列出了可能出现的4、SUN设备（包括SUN V445、X366等--具体设备可能有些出入）1）前面板指示灯：。

解帧直放站指示灯介绍在完成直放站的安装与连接后，插上便携电脑，打开设备电源开关，通过指示灯可观察整机内部各模块的执行情况。

各模块的指示灯意义如下：(1)监控主板，指示灯L1~L3如图11，其定义如下：图11 监控主板指示灯示意图L1（绿色）：运行灯，此灯在上电初始化完成后正常闪亮运行。

L2（红色）：告警指示灯(ALAM).。

在上电初始化过程中，该灯为常亮。

初始化完成后则熄灭。

如果整机上存在任何告警量，此灯常亮，反之，则保持始终熄灭状态。

L3（红色）：MODEM告警指示灯。

在上电初始化过程中，该灯为常亮。

初始化完成后则熄灭。

如遇MODEM告警则该灯常亮，否则一直保持熄灭。

(2)基带解码同步板指示灯L1~L7、按钮M1如图12，其定义如下：图12 解帧同步板指示灯示意图L1(绿灯)：3.3V电源批示灯，上电后常亮；L2(绿灯)：5V电源批示灯，上电后常亮；L3(绿灯)、L4(绿灯)：FPGA运行灯，上电初始化完成后跑马运行。

L5(绿灯)：同步失步指示灯。

初始化完成后开始运行，失步时呈闪烁状态，同步后常亮。

L6(绿灯)：ARM运行灯。

上电后即亮，正常状态为常亮。

有通讯时快闪。

L7(绿灯)：FPGA程序下载指示灯。

下载过程中为常亮，下载完成后灯熄灭。

手动按钮M1：系统复位按钮。

(3)监控底板指示灯L1~L10、手动按钮M1~M2如图13，其定义如下：图13 监控底板指示灯示意图L1(绿灯)~ L6(绿灯)：第二时隙切换点指示灯。

灯亮的个数为上行时隙的个数。

当切换时隙为第一时隙和第二时隙之间时L1亮；当切换时隙为第二时隙和第三时隙之间时L1、L2亮；当切换时隙为第三时隙和第四时隙之间时L1、L2、L3亮；当切换时隙为第四时隙和第五时隙之间时L1、L2、L3、L4亮；当切换时隙为第五时隙和第六时隙之间时L1、L2、L3、L4、L5亮；当切换时隙为第六时隙和第零时隙之间时L1、L2、L3、L4、L5、L6亮；L7(绿灯)：底板正常运行灯，上电后即常亮；L8(绿灯)：工作状态-----正常模式指示灯；L9(绿灯)：工作状态-----上行常开模式指示灯；L10(绿灯)：工作状态-----下行常开模式指示灯；手动按钮M1：手动时隙切换按钮。

HPProLiantDL系列PC服务器维护手册HP PC服务器维护手册（v 20110730）目录第1章硬件状态指示灯 (4)1.1HP P RO L IANT DL580G7指示灯状态： (4)1.2HP P RO L IANT DL380G7指示灯状态： (14)1.3HP P RO L IANT DL980G7指示灯状态 (25)第2章常见硬件部件故障处理 (37)2.1硬盘故障的处理方法 (37)2.2RAID卡故障的处理方法 (38)第1章硬件状态指示灯1.1HP ProLiant DL580 G7指示灯状态：➢Item Description Status1 UID 开关和指示灯蓝色= 活动状态蓝色闪烁= 服务器在被远程控制不亮= 处于非活动状态2 建康指示灯绿色= 正常（系统在正常运行）橙色闪烁= 系统降级红色闪烁= 系统健康出现严重问题不亮= 正常（系统关闭）3 NIC 1 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接4 NIC 2 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接5 NIC 3 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接6 NIC 4 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接7 加电/ 待机按钮以及指示灯橙色= 有交流电并且服务器处于待机状态绿色= 有交流电并处于开机状态不亮= 没有交流电源➢Code Component Status01 电源线系统板到电源线: 线有故障或者线没有安装04 风扇板电源线风扇板电源或者信号线没有安装05 内存板基本内存错误( 内存板1 没有安装或者存在不正确的内存配置)06 SAS 背板电源线SAS 背板或者线没有安装08 系统锁指出了一个没有在代码01 到07 所包含的故障t1 Processor 1不支持Processor 1 不支持，更换一个系统支持的处理器 .t2 Processor 2不支持Processor 2 不支持，更换一个系统支持的处理器 .t3 Processor 3不支持Processor 3 不支持，更换一个系统支持的处理器 ..t4 Processor 4不支持Processor 4 不支持，更换一个系统支持的处理器 .P1 Processor 1没有安装Processor 1 没有安装，需要重新启动系统, 安装处理器1. 如果处理器 4 安装了并且系统正在启动, P1 代码和Port 84/85 将显示1 秒钟以表示系统正在启动U1 PPM 1 没有安装处理器 1 没有安装PPM1 ，需要安装U2 PPM 2 没有安装处理器 2 没有安装PPM2 ，需要安装U3 PPM 3 没有安处理器 .3 没有安装PPM3 ，需要安装装U4 PPM 4 没有安处理器 4 没有安装PPM4 ，需要安装装A0 Pre POST 代码Standby 模式P5 电源电源没有输出信号_5 电源背板电源背板没有5V 电压输出33 电源背板电源背板没有3.3V 电压输出15 1.5-V 调压器主板的电压调整器没有1.5-V 电压输出Ut Vtt 调整器Vtt 没有电源输出5U PPM 故障PPM 没有电源输出nb 没有启动系统处于未启动状态➢内存板组成部分以及指示灯状态➢Item Description Status1 释放锁2 弹出杆3 旋转开关4 可移动的绿色= 可以拔该内存板➢热插拔电源指示灯➢Item Description1 电源LED ( 主电源)2 故障LED ( 主电源)3 电源LED ( 冗余电源)4 故障LED ( 冗余电源) ➢Power LED ( 绿色) Failure LED ( 橙色)Status灭灭 2 个电源都没有交流电输入灭亮没有交流电到该电源或者电源故障( 包括电压过高或者温度过高)闪烁灭有交流电/ 标准输出状态亮灭直流输出电源正常灭闪烁电源故障➢热插拔风扇指示灯➢Status绿色= 正常状态橙色= 故障不亮= 没有电源HP Proliant 服务器 - 热插拔硬盘指示灯状态说明1.2HP ProLiant DL380 G7指示灯状态：➢成分标识➢项目描述状态➢1个网卡链路/活动的网络连接➢闪光绿色=网络链接和活动➢关闭=没有连接到网络。

服务器现场巡检涉及到的基础知识及相关注意事项一、基础知识1、服务器的几种类型目前按照外形结构划分，服务器可分为塔式、机架式、刀片式三种类型。

1、塔式服务器一般的塔式服务器机箱和我们常用的PC机箱差不多，而大型的塔式机箱就要粗大很多，总的来说外形尺寸没有固定标准。

2、机架式服务器机架式服务器是由于满足企业的密集部署，形成的以19英寸机架作为标准宽度的服务器类型，高度则从1U到数U。

将服务器放置到机架上，并不仅仅有利于日常的维护及治理，也可能避免意想不到的故障。

首先，放置服务器不占用过多空间。

机架服务器整洁地排放在机架中，不会浪费空间。

其次，连接线等也能够整洁地收放到机架里。

电源线和LAN线等全都能在机柜中布好线，可以减少堆积在地面上的连接线，从而防止脚踢掉电线等事故的发生。

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。

由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。

3、刀片式服务器刀片服务器是一种HAHD(High Availability High Density，高可用高密度)的低成本服务器平台，是专门为非凡应用行业和高密度计算机环境设计的，其中每一块“刀片”实际上就是一块系统母板，类似于一个个独立的服务器。

在这种模式下，每一个母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。

不过可以使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板可以连接起来提供高速的网络环境，可以共享资源，为相同的用户群服务。

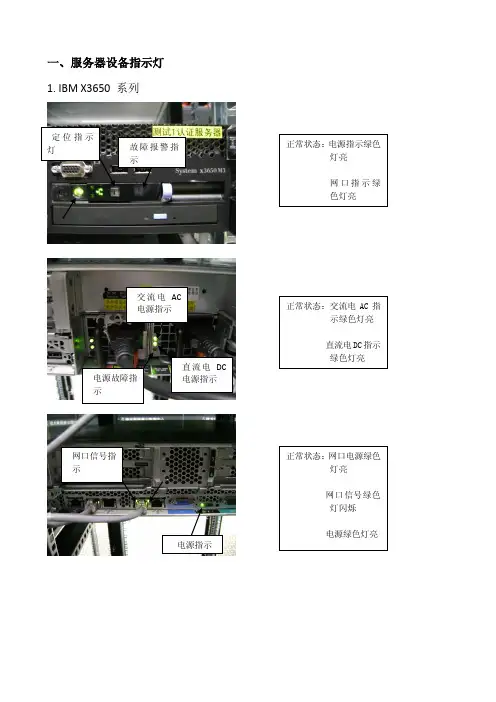

2、服务器外观报警灯1、IBM服务器上面有,电源指示灯,硬盘/IDE设备活动指示灯,网卡指示灯,系统过热报警灯.硬盘槽还有硬盘指示灯。

2、HP服务器上面指示灯一般为UID,内部和外部健康灯，其他就是电源网口灯了，DL的机种有的上面有风扇，内存,CPU，指示灯情况，图标都是很直观的3、其它服务器与IBM，HP的差不多，如：DELL，联想，曙光等都有明显的图示说明。

各厂商设备故障灯处理与解决汇总各种设备中，故障灯是提示设备出现故障的一种方式。

不同的故障灯提示的问题也不尽相同。

下面将会介绍各大厂商的不同设备故障灯所提示的问题以及如何解决。

DellPowerEdge故障灯PowerEdge故障灯是Dell服务器中的故障提示灯。

当故障灯变红时，表明该部件故障。

下面分别介绍几种不同颜色的故障灯所在设备及解决方法：•橙色：提示操作系统未正常关闭或未安装正在启动状态的热拔插版。

•蓝色：提示BIOS固件被更新。

•红色：提示故障。

根据错误代码，可以确定出故障所在部件。

解决方法包括重启服务器、更换硬件等。

Optiplex故障灯Optiplex故障灯是Dell台式机中的故障提示灯。

当故障灯变绿色时，表明设备正常。

下面分别介绍几种不同颜色的故障灯所在设备及解决方法：•橙色：提示BIOS固件被更新。

•红色：提示设备故障。

可以尝试关闭计算机，拔下电源线，并重新连接再开机。

如果故障灯仍亮，可以联系Dell售后人员。

HPProliant故障灯Proliant故障灯是HP服务器的故障提示灯。

当故障灯变绿色时，表明设备正常。

下面分别介绍几种不同颜色的故障灯所在设备及解决方法：•红色：提示故障。

可以连接HP的iLO，查看硬件事件日志。

也可以使用暂时替代部件来确认出问题的硬件，并进行替换。

EliteBook故障灯EliteBook故障灯是HP笔记本电脑中的故障提示灯。

下面分别介绍几种不同颜色的故障灯所在设备及解决方法：•白色：提示电池处于充电状态。

•橙色：提示电池将在15分钟内耗尽电量，需要及时充电。

如果电池没有不能充电的情况，可以将其卸下并重新安装。

•白色闪烁：提示电池处于未知状态。

可以连接HP的Support Assistant进行诊断。

LenovoFlex System管理模块故障灯Flex System管理模块故障灯是Lenovo服务器中的故障提示灯。

下面分别介绍几种不同颜色的故障灯所在设备及解决方法：•橙色：提示Flex System管理模块未连接服务器。

HP ProLiant 服务器系列- 硬盘红灯的含义及注意事项
问题
硬盘灯显示为红色，是机器硬盘出故障吗？怎么样进一步的确定硬盘故障点及后续故障检测操作？本文您为提供详细的指导。

解决方案
硬盘红灯通常是硬盘故障灯告警的表示（SCSI硬盘红灯可能被管理工具选中或者故障），提示硬盘可能已经出现异常情况或者故障，为了保证数据安全，首先建议尽可能备份重要数据，并且不要轻易插拔硬盘，避免误操作导致数据风险。

如果硬盘出现红灯告警，根据硬盘不同告警状态可以作初始判断和定位。

硬盘指示灯状态定
*参考文档：HP ProLiant DL380 G6 Server Maintenance and Service Guide--June
*参考文档：HP ProLiant DL380 Generation 4 Server Maintenance and Service Guide--June 2004 (First Edition)
如需要进一步确认故障，可收集HP ADU(HP Array Configuration Utility)报告分析，或将ADU报告发送给HP服务器工程师分析。

如设备在保修期内，可收集服务器序列号（serial number）和硬盘备件号（spare number），在设备旁拨打HP 800热线电话报修。

最安全的数据保护措施，即提前做好数据备份。

服务器指示灯查看指南
1. 快速诊断板电源、风扇、内存、CPU、pci-raiser、及温度过热的状态指示灯
2. UID按钮/指示灯蓝色=激活；闪烁=系统被远程访问；不亮=无人远程访问机器或没有按
UID按钮
3. 内部健康灯绿色=正常；橙色=系统降级，确认处于降级状态的备件。

参考快速诊断板；
红色=系统严重故障，确认有严重故障的备件。

参考快速诊断板
4. 外部健康灯（电源）绿色=正常；橙色=冗余电源故障，确认处于降级状态的电源，参照
快速诊断板；红色=严重电源故障，确认有严重故障的电源。

参考快速诊断板。

5. 网卡指示灯绿色=网卡已连接；闪烁=网卡已连接且有数据访问；不亮=网卡没有连接,或
者无此位置网卡。

6. 电源按钮/指示灯绿色=系统开机运行；橙色=系统关机但电源正常连接；不亮=电源线没
有连接或电源故障。

*下图为380G6服务器前面板
1. 指示灯所在位置：位于DL380 G6服务器前面板左侧。

（以后机房为DL380Gen8服务器，诊断板位于机器前面板右侧。

诊断板信息类似，请对比参考。

DL580为插板拔出后一样为诊断板）
2. 内部健康灯报警，必然伴随着快速诊断板上有相对应的硬件指示灯报警，下图为快速诊断板上各个指示灯的含义。

HP ProLiant 服务器系列 - 前面板指示灯说明前面板主要指示灯:前面板各指示灯的含义，见下表:序号描述状态说明1 快速诊断板电源、风扇、内存、CPU、pci-raiser、及温度过热的状态指示灯2 UID按钮/指示灯蓝色=激活闪烁=系统被远程访问不亮=无人远程访问机器或没有按UID按钮3 内部健康灯绿色=正常橙色=系统降级。

确认处于降级状态的备件。

参考快速诊断板红色=系统严重故障。

确认有严重故障的备件。

参考快速诊断板4 外部健康灯（电源）绿色=正常橙色=冗余电源故障。

确认处于降级状态的电源。

参照快速诊断板红色=严重电源故障。

确认有严重故障的电源。

参考快速诊断板5 网卡1指示灯绿色=网卡已连接闪烁=网卡已连接且有数据访问不亮=网卡没有连接。

如果电源关闭了，察看机器后边的RJ-45灯察看状态6 网卡2指示灯绿色=网卡已连接闪烁=网卡已连接且有数据访问不亮=网卡没有连接。

如果电源关闭了，察看机器后边的RJ-45灯察看状态7 电源按钮/指示灯绿色=系统开机运行橙色=系统关机但电源正常连接不亮=电源线没有连接或电源故障8 VGA接口9 两个USB接口快速诊断板:快速诊断板指示灯的含义，见下表:编号描述状态1 Online Spare memory 指示灯绿＝保护模式开启琥珀色闪烁＝内存配置错误琥珀色＝内存失败注 :HP [ Systems Insight Display ] 的指示灯表现出了主板的布局。

系统内置指示灯和内部健康灯结合确认故障当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和 [ Systems Insight Display ] 指示灯，指示出服务器的当前状态。

Mirrored memory ( 绿 ) 绿镜象内存配置已启用且状态。

正常Overtemperature ( 琥珀色 ) 琥珀色温度预报警。

红温度报警Riser interlock ( 琥珀色 ) 红PCI 扩展笼未接或不牢固。
