hp服务器前板指示灯说明

HPProliantGEN8服务器指示灯说明GEN8 服务器LED指示灯说明1、HP ProLiant DL160p G8 服务器- 服务器指示灯介绍 (1)前面板指示灯及按键介绍 (2)后面板指示灯及按键介绍 (2)硬盘指示灯介绍 (3)2、HP ProLiant DL360p Gen8 服务器系列- LED 指示灯 (4)前面板LED 指示灯和按钮 (4)后面板LED 指示灯和按钮 (5)Systems Insight Display LED 指示灯 (6)Systems Insight Display LED 组合 (7)驱动器LED 指示灯定义 (8)3、HP ProLiant DL380p Gen8 服务器- 指示灯 (10)前面板LED 指示灯和按钮 (11)Systems Insight Display LED 指示灯 (12)后面板LED 指示灯和按钮 (13)驱动器LED 指示灯定义 (14)FBWC 模块LED (15)4、HP ProLiant ML350p Gen8 服务器系列- LED 指示灯 (17)前面板LED 指示灯和按钮 (17)Systems Insight Display LED 指示灯 (18)Systems Insight Display LED 指示灯组合 (19)后面板LED (21)DVD 驱动器LED 指示灯定义 (22)5、HP ProLiant BL460c Gen8 - 指示灯定义 (23)1、 HP ProLiant DL160p G8 服务器- 服务器指示灯介绍问题本文主要是关于HP ProLiant DL160p G8 服务器各指示灯含义的介绍解决方案前面板指示灯及按键介绍如下图标记：图示1：UID指示灯及按键——蓝色长亮时此识别灯激活；蓝色闪烁时此设备正被远程管理端口管理中；不亮时代表识别指示未启动。

图示2：电源开关按键——绿色长亮时机器正常启动中；绿色闪烁时等待加电启动；琥珀色长亮时机器待机或未启动但电源有加电；不亮时代表机器未接电源或是电源模块故障或是电源按钮连线未接通。

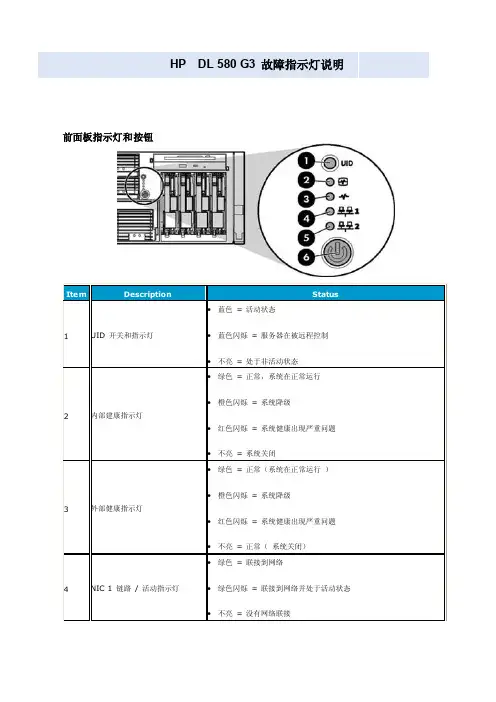

HP DL 580 G3 故障指示灯说明前面板指示灯和按钮后部指示灯和按钮1 – CPU 电源模块指示灯2 –处理器指示灯电源模块指示灯1 –失败指示灯( 橙色 )2 –电源指示灯( 绿色 )内存板组成以及指示灯1 –开关2 –释放钮3 –状态指示灯快速诊断指示灯财务一周工作小结[财务一周工作小结]财务一周工作小结 上班一周，第一天把手头的工作理了理头绪;第二、三天去帮学院收费，下班后又回到办公室加班，所以周四的时候基本上理清了SZGT股权调整的问题，并反应到王老师那里;周五上午把王老师提出的意见完善后又向王老师请教了一个关于交叉持股的问题，之后回办公室和敏敏聊了半个上午，到下午又去参加公司党委的活动了，财务一周工作小结。

一周大致情况就这样，一个人待在办公室里的感觉不像想像中的那么差。

没有人聊天，工作效率更高了。

这一周总的来说，工作完成得还不错，今天来加了半天班，除了还有两个问题需要向电子和通信两个集团相关人员请教一下之外，其他的都整理好了。

希望明天能顺利找到需要的信息，然后报给王老师。

对公司股权管理还是处在一知半解，甚至连一知半解都还没有达到的状态。

想找找相关的书籍，但去了几个书店都还没有找到，有些郁闷。

对于如何衡量一个公司的价值，如何评价一个公司的财务状况，也还是迷迷糊糊，很多指标在看书的时候觉得挺明白，但一看到财务报表，就觉得很晕。

有些庆幸自己没有再继续学习会计专业，但还是觉得应该好好补补财务方面的知识。

现在财务总监是我顶头上司，这可是个绝佳的机会，一定要好好努力啊!这个周末过得有些累。

昨天肖波波他们过来找房子，陪了他们一天，最郁闷的是最终也一无所获。

晚上和邓，还有他的女友三个人一起去游泳了。

这是我在成都第一次游泳。

室外的游泳馆不像长春那边室内的那么舒服，水也很脏，但我还是喝了好几大口，鼻子也没少呛水。

唯一能让人欣慰的就是我进步挺快。

虽然一年多没游过，虽然这还是我第三次下水，但现在能游两三米远了，也知道换气了，只是每次都会喝点水而已，呵呵。

服务器现场巡检涉及到的基础知识及相关注意事项一、基础知识1、服务器的几种类型目前按照外形结构划分，服务器可分为塔式、机架式、刀片式三种类型。

1、塔式服务器一般的塔式服务器机箱和我们常用的PC机箱差不多，而大型的塔式机箱就要粗大很多，总的来说外形尺寸没有固定标准。

2、机架式服务器机架式服务器是由于满足企业的密集部署，形成的以19英寸机架作为标准宽度的服务器类型，高度则从1U到数U。

将服务器放置到机架上，并不仅仅有利于日常的维护及治理，也可能避免意想不到的故障。

首先，放置服务器不占用过多空间。

机架服务器整洁地排放在机架中，不会浪费空间。

其次，连接线等也能够整洁地收放到机架里。

电源线和LAN线等全都能在机柜中布好线，可以减少堆积在地面上的连接线，从而防止脚踢掉电线等事故的发生。

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。

由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。

3、刀片式服务器刀片服务器是一种HAHD(High Availability High Density，高可用高密度)的低成本服务器平台，是专门为非凡应用行业和高密度计算机环境设计的，其中每一块“刀片”实际上就是一块系统母板，类似于一个个独立的服务器。

在这种模式下，每一个母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。

不过可以使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板可以连接起来提供高速的网络环境，可以共享资源，为相同的用户群服务。

2、服务器外观报警灯1、IBM服务器上面有,电源指示灯,硬盘/IDE设备活动指示灯,网卡指示灯,系统过热报警灯.硬盘槽还有硬盘指示灯。

2、HP服务器上面指示灯一般为UID,内部和外部健康灯，其他就是电源网口灯了，DL的机种有的上面有风扇，内存,CPU，指示灯情况，图标都是很直观的3、其它服务器与IBM，HP的差不多，如：DELL，联想，曙光等都有明显的图示说明。

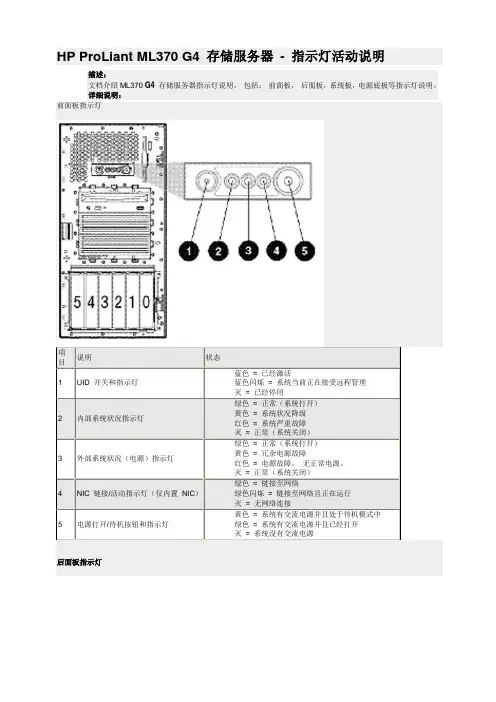

HP ProLiant ML370 G4 存储服务器- 指示灯活动说明
免责条款
©版权所有2009 Hewlett-Packard Development Company, L.P. Hewlett-Packard 公司对本文档包含的技术性或编辑性错误或遗漏之处不承担任何责任。

本信息以"维持原状"的方式提供,没有任何种类的担保。

在法律允许的范围内，在任何情况下，HP 或其附属公司、分包商或供应商都不对偶然、特殊或随发损坏负责，包括停机成本；利润损失；与获取替代产品或服务相关的损坏；或数据丢失或软件恢复损坏。

本文档包含的信息可能随时更改，恕不另行通知。

本文中所涉及的Hewlett-Packard 公司和Hewlett-Packard 产品名称是Hewlett-Pack ard 公司在美国和其它国家/地区的商标。

本文中所涉及的其他产品和公司名称可能是其相应所有者的商标。

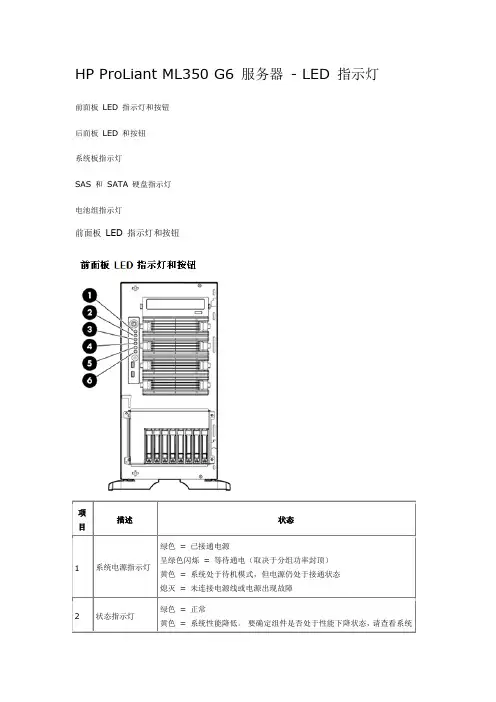

HP ProLiant ML350 G6 服务器- LED 指示灯前面板LED 指示灯和按钮后面板LED 和按钮系统板指示灯SAS 和SATA 硬盘指示灯电池组指示灯前面板LED 指示灯和按钮项目描述状态1 系统电源指示灯绿色= 已接通电源呈绿色闪烁= 等待通电（取决于分组功率封顶）黄色= 系统处于待机模式，但电源仍处于接通状态熄灭= 未连接电源线或电源出现故障2 状态指示灯绿色= 正常黄色= 系统性能降低。

要确定组件是否处于性能下降状态，请查看系统项目描述状态板指示灯。

红色= 系统危险。

要确定组件是否处于危险状态，请查看系统板指示灯。

熄灭= 正常（处于待机模式时）3 功率封顶指示灯绿色= 已配置功率封顶呈黄色闪烁= 超出功率封顶熄灭= 服务器处于待机模式或功率封顶被禁用4 NIC 1 活动指示灯绿色= 网络连接闪烁= 网络连接和活动熄灭= 无网络连接。

如果电源关闭，请查看后面板RJ45 指示灯的状态。

5 NIC 2 活动指示灯绿色= 网络连接闪烁= 网络连接和活动熄灭= 无网络连接。

如果电源关闭，请查看后面板RJ45 指示灯的状态6 UID 指示灯蓝色= 已激活闪烁= 系统被远程管理熄灭= 已经停用项目描述状态1 电源2 指示灯绿色= 电源已启动并且运行正常熄灭= AC 电源不可用或AC 电源出现故障2 UID 指示灯蓝色= 已激活闪烁蓝色= 系统被远程管理熄灭= 已经停用3 电源1 指示灯绿色= 电源已启动并且运行正常熄灭= AC 电源不可用或AC 电源出现故障。

4 iLO 2 连接指示灯绿色= 已连接到网络熄灭= 未连接到网络5 iLO 2 活动指示灯绿色或闪烁= 网络活动熄灭= 无网络活动6 NIC 2 连接指示灯绿色= 已连接到网络熄灭= 未连接到网络7 NIC 2 活动指示灯绿色或闪烁= 网络活动熄灭= 无网络活动8 NIC 1 连接指示灯绿色= 已连接到网络熄灭= 未连接到网络9 NIC 1 活动指示灯绿色或闪烁= 网络活动熄灭= 无网络活动项目描述状态1 电源1 黄色= 无AC 电源或电源出现故障熄灭= 电源已启动并且运行正常2 电源2 黄色= 无AC 电源或电源出现故障熄灭= 电源已启动并且运行正常3 处理器2 黄色= 处理器 2 出现故障熄灭= 处理器 2 运行正常4 系统风扇4 黄色= 风扇丢失或出现故障熄灭= 风扇运行正常5 AMP 状态绿色= AMP 模式已启用黄色= 已发生故障切换，或配置无效熄灭= AMP 模式已禁用6 处理器2 DIMM 黄色= 已出现错误熄灭= 正常运行7 系统风扇3 黄色= 风扇丢失或出现故障熄灭= 风扇运行正常8 过热黄色= 超出系统温度阈值熄灭= 正常运行9 系统风扇2 黄色= 风扇丢失或出现故障熄灭= 风扇运行正常10 处理器1 黄色= 处理器 1 出现故障熄灭= 处理器 1 运行正常11 系统风扇1 黄色= 风扇丢失或出现故障熄灭= 风扇运行正常12 处理器1 DIMM 黄色= 已出现错误熄灭= 正常运行项目描述。

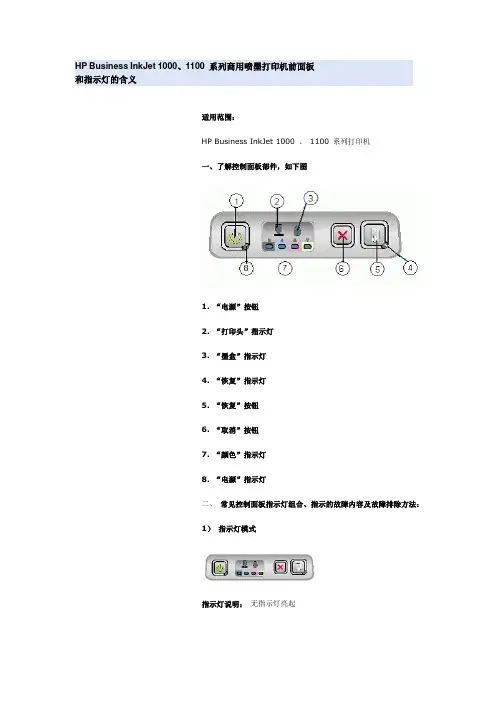

HP Business InkJet 1000、1100 系列商用喷墨打印机前面板和指示灯的含义适用范围：HP Business InkJet 1000 、1100 系列打印机一、了解控制面板部件，如下图1. “电源”按钮2. “打印头”指示灯3. “墨盒”指示灯4. “恢复”指示灯5. “恢复”按钮6. “取消”按钮7. “颜色”指示灯8. “电源”指示灯二、常见控制面板指示灯组合、指示的故障内容及故障排除方法：1）指示灯模式说明及建议操作：打印机关闭。

∙按( 电源按钮).2）指示灯模式指示灯说明：“电源”指示灯亮起。

说明及建议操作：∙打印机就绪, 无需进行任何操作3）指示灯模式指示灯说明：“电源”指示灯闪烁。

说明及建议操作：打印机正在打开或关闭，或正在处理一项打印作业，或取消了一项打印作业。

∙无需进行任何操作。

4）指示灯模式指示灯说明：“电源”指示灯亮起，“恢复”指示灯闪烁。

说明及建议操作：打印机的纸张用完了。

∙装入纸张，然后按( 恢复按钮) 。

打印机处于手动双面打印模式。

它正在等待墨水晾干，这样才能将纸张翻转，然后重新装入打印机。

∙将这叠纸重新装入打印机，然后按( 恢复按钮) 。

打印机暂停，等待墨水晾干。

∙等待墨水晾干。

“恢复”按钮将停止闪烁。

打印机已打印好一张条幅纸，需要从打印机中取出条幅纸。

∙按( 恢复按钮) 从打印机中取出条幅纸。

未安装自动双面打印单元。

不安装它，打印机无法打印。

∙安装自动双面打印单元，然后按( 恢复按钮) 。

5）指示灯模式指示灯说明：“电源”指示灯和“恢复”指示灯同时闪烁。

说明及建议操作：∙按( 恢复按钮) 以弹出卡住的介质。

∙取出出纸盘中的所有介质。

打开顶盖，找到被卡住的介质并清除按( 恢复按钮) 继续执行打印作业。

∙打开顶盖，用酒精清洁金属导轨并涂抹少许润滑油( 缝纫机油或钟表油即可) 。

6）指示灯模式指示灯说明：“电源”指示灯闪烁，“恢复”指示灯亮起。

说明及建议操作：打印机的一个或多个盖板未盖好。

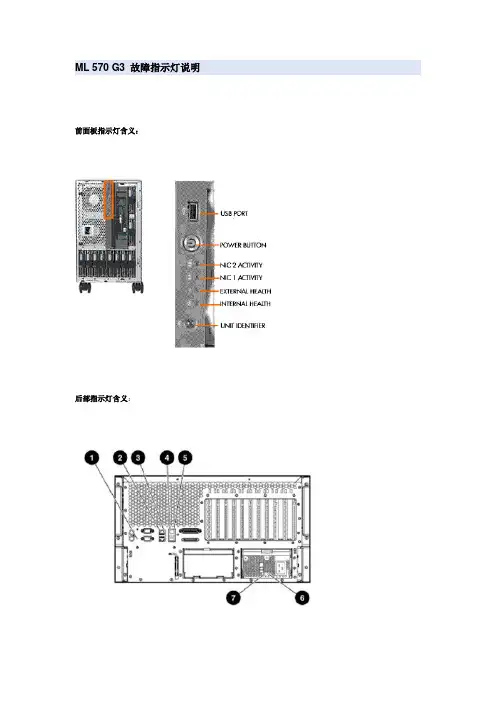

ML 570 G3 故障指示灯说明前面板指示灯含义：后部指示灯含义：内部指示灯含义：正常情况下，除非有部件故障，否则各个指示灯都为熄灭的状态。

一旦某个部件故障，则LED 灯长亮琥珀色。

代码部件解释01 电源线主板和电源间连线：连线故障或未安装连线04 风扇板连接线风扇板电源线或信号线未安装05 内存板基本内存失败( 内存板1 未安装或当前没有可配置的内存)06 SCSI 板电源线没有SCSI 板或者连线07 PCI 热插拔开关板PCI 热插拔开关板或连线不存在08 系统互锁主系统互锁，标识了一个01-07 所不能指出的互锁问题F1 CPU1 不支持不支持CPU1 ，需要更换为可支持的CPUT2 CPU2 不支持不支持CPU2 ，需要更换为可支持的CPUT3 CPU3 不支持不支持CPU3 ，需要更换为可支持的CPUT4 CPU4 不支持不支持CPU4 ，需要更换为可支持的CPUP1 CPU1 丢失CPU1 丢失，需要安装CPU1 ，重新启动U1 PPM1 丢失装CPU1 时未安装PPM1 ，需要安装PPM1U2 PPM2 丢失装CPU2 时未安装PPM2 ，需要安装PPM2U3 PPM3 丢失装CPU3 时未安装PPM3 ，需要安装PPM3U4 PPM4 丢失装CPU4 时未安装PPM4 ，需要安装PPM4A0 Pre POST CODE 待机模式P5 电源没有电源供应_5 电源背板电源背板没有5V 电压33 电源背板电源背板没有3.3V 电压15 1.5V 调整器主板上的稳压器没有1.5V 电压Ut VTT 调整器主板上的VTT 稳压器没有电源5u PPM 失败PPM 没有电源Nb 没有启动标识没有启动的状态。

各厂商设备指示灯含义1、HP设备（包括型号HP DL380、HP DL580）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：2）快速诊断板指示灯的含义，见下表:注:HP （Systems Insight Display）快速诊断板的指示灯表现出了主板部件的布局。

当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和快速诊断板指示灯（Systems Insight2、IBM 设备（包括X346、X4100等----具体设备可能有些出入）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：1.信息指示灯：当该灯亮时，表明错误或者警告信息已经写入系统事件日志中。

2.定位器指示灯：该灯亮表明是由系统管理员远程点亮以便找到 服务器。

3.系统错误指示灯：该灯亮表明系统出现错误。

通过光通路诊断板来定位故障。

4.供电指示灯：a 、该灯点亮且不闪烁，表明服务器已经开启。

b 、该灯闪烁时，表明服务器已经关闭且仍然连接到交流电源。

c 、该灯熄灭时，表明已经切断交流电源或者电源或者指示灯本身出了故障.2）光通路诊断面板指示灯：注：REMIND按钮：按下REMIND按钮时，表示确认错误，但不准备立即采取措施，将系统错误指示灯置于“提醒”方式。

当服务器处于“提醒”方式时，系统错误指示灯将闪烁。

3、DELL服务器(PowerEdge 2950等)1）电源指示灯代码前面板上的电源按钮控制输入系统电源设备的电源。

打开系统电源时，电源指示灯将呈绿色亮起。

系统的控制面板 LCD 可以提供状态信息，以表示系统何时运行正常，何时需要注意。

LCD 呈蓝色亮起表示系统运行正常，呈琥珀色亮起表示出现错误。

LCD 滚动显示信息，包括状态代码及其后跟的描述性文本。

表列出了可能出现的4、SUN设备（包括SUN V445、X366等--具体设备可能有些出入）1）前面板指示灯：。

服务器现场巡检涉及到的基础知识及相关注意事项一、基础知识1、服务器的几种类型目前按照外形结构划分，服务器可分为塔式、机架式、刀片式三种类型。

1、塔式服务器一般的塔式服务器机箱和我们常用的PC机箱差不多，而大型的塔式机箱就要粗大很多，总的来说外形尺寸没有固定标准。

2、机架式服务器机架式服务器是由于满足企业的密集部署，形成的以19英寸机架作为标准宽度的服务器类型，高度则从1U到数U。

将服务器放置到机架上，并不仅仅有利于日常的维护及治理，也可能避免意想不到的故障。

首先，放置服务器不占用过多空间。

机架服务器整洁地排放在机架中，不会浪费空间。

其次，连接线等也能够整洁地收放到机架里。

电源线和LAN线等全都能在机柜中布好线，可以减少堆积在地面上的连接线，从而防止脚踢掉电线等事故的发生。

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。

由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。

3、刀片式服务器刀片服务器是一种HAHD(High Availability High Density，高可用高密度)的低成本服务器平台，是专门为非凡应用行业和高密度计算机环境设计的，其中每一块“刀片”实际上就是一块系统母板，类似于一个个独立的服务器。

在这种模式下，每一个母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。

不过可以使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板可以连接起来提供高速的网络环境，可以共享资源，为相同的用户群服务。

2、服务器外观报警灯1、IBM服务器上面有,电源指示灯,硬盘/IDE设备活动指示灯,网卡指示灯,系统过热报警灯.硬盘槽还有硬盘指示灯。

2、HP服务器上面指示灯一般为UID,内部和外部健康灯，其他就是电源网口灯了，DL的机种有的上面有风扇，内存,CPU，指示灯情况，图标都是很直观的3、其它服务器与IBM，HP的差不多，如：DELL，联想，曙光等都有明显的图示说明。

服务器指示灯查看指南
1. 快速诊断板电源、风扇、内存、CPU、pci-raiser、及温度过热的状态指示灯
2. UID按钮/指示灯蓝色=激活；闪烁=系统被远程访问；不亮=无人远程访问机器或没有按
UID按钮
3. 内部健康灯绿色=正常；橙色=系统降级，确认处于降级状态的备件。

参考快速诊断板；
红色=系统严重故障，确认有严重故障的备件。

参考快速诊断板
4. 外部健康灯（电源）绿色=正常；橙色=冗余电源故障，确认处于降级状态的电源，参照
快速诊断板；红色=严重电源故障，确认有严重故障的电源。

参考快速诊断板。

5. 网卡指示灯绿色=网卡已连接；闪烁=网卡已连接且有数据访问；不亮=网卡没有连接,或
者无此位置网卡。

6. 电源按钮/指示灯绿色=系统开机运行；橙色=系统关机但电源正常连接；不亮=电源线没
有连接或电源故障。

*下图为380G6服务器前面板
1. 指示灯所在位置：位于DL380 G6服务器前面板左侧。

（以后机房为DL380Gen8服务器，诊断板位于机器前面板右侧。

诊断板信息类似，请对比参考。

DL580为插板拔出后一样为诊断板）
2. 内部健康灯报警，必然伴随着快速诊断板上有相对应的硬件指示灯报警，下图为快速诊断板上各个指示灯的含义。

HP机子报警大全大小写灯闪含义HP机子报警大全大小写灯闪含义HP机子大小写灯闪和小键盘切换灯闪的含义+1:(我今天修好一个是：大小写灯大概过3秒闪一次！一只循环！220度加焊北桥芯片好的！BIOS 刷过没有好，CPU换过没有好)，2:还有就是灯闪3下等几秒又闪的问题刷BIOS好过,3:大小写灯闪三下后又闪3下不是CPU就是BIOS几率大得很这是官方解释的含义一、机器开机后Num Lock 和Caps Lock 指示灯闪烁，一般为机器的硬件故障报警，根据相应指示灯的一系列闪烁的不同机器的故障是不大一样的，下面是闪烁所代表的故障：电池电源LED 指示灯闪烁：电池电池电量不足闪烁1次- Caps Lock/Num Lock CPU CPU 无法正常运行连续闪烁2次- Caps Lock/Num Lock BIOS BIOS 损坏故障连续闪烁3次- Caps Lock/Num Lock 内存模块错误无法正常运行连续闪烁4次- Caps Lock/Num Lock 显卡显卡控制器无法正常运行连续闪烁5次- Caps Lock/Num Lock 系统主板常规的系统主板故障连续闪烁6次- Caps Lock/Num Lock BIOS BIOS 身份验证故障二、根据闪烁的不同机器的问题的解决方法也是不大一样的，如果您机器遇到了相关问题，建议您可以根据指示灯闪烁代表的含义按下面的方法操作解决问题：1、电池电量不足如果电池指示灯（看起来像一个闪电）闪烁，说明电池的剩余电量不足以启动电脑。

要解决该问题，请尝试以下解决方法。

a、将笔记本电脑连接到AC 电源，再次启动电脑。

b、检查AC 适配器，确定所有插头均已插好。

c、确定AC 适配器上的电源LED 指示灯是否亮起（如果可用），确定电脑是否正在接收来自墙面插座的AC 电源。

d、如果电脑可以使用AC 电源正常运行，请为电池充电三十分钟至一个小时，然后重启电脑。

NOTE: 为电池充电三十分钟至一个小时称为“点滴式充电”。
