各厂商服务器外观巡检指示灯含义

HPProliantGEN8服务器指示灯说明GEN8 服务器LED指示灯说明1、HP ProLiant DL160p G8 服务器- 服务器指示灯介绍 (1)前面板指示灯及按键介绍 (2)后面板指示灯及按键介绍 (2)硬盘指示灯介绍 (3)2、HP ProLiant DL360p Gen8 服务器系列- LED 指示灯 (4)前面板LED 指示灯和按钮 (4)后面板LED 指示灯和按钮 (5)Systems Insight Display LED 指示灯 (6)Systems Insight Display LED 组合 (7)驱动器LED 指示灯定义 (8)3、HP ProLiant DL380p Gen8 服务器- 指示灯 (10)前面板LED 指示灯和按钮 (11)Systems Insight Display LED 指示灯 (12)后面板LED 指示灯和按钮 (13)驱动器LED 指示灯定义 (14)FBWC 模块LED (15)4、HP ProLiant ML350p Gen8 服务器系列- LED 指示灯 (17)前面板LED 指示灯和按钮 (17)Systems Insight Display LED 指示灯 (18)Systems Insight Display LED 指示灯组合 (19)后面板LED (21)DVD 驱动器LED 指示灯定义 (22)5、HP ProLiant BL460c Gen8 - 指示灯定义 (23)1、 HP ProLiant DL160p G8 服务器- 服务器指示灯介绍问题本文主要是关于HP ProLiant DL160p G8 服务器各指示灯含义的介绍解决方案前面板指示灯及按键介绍如下图标记：图示1：UID指示灯及按键——蓝色长亮时此识别灯激活；蓝色闪烁时此设备正被远程管理端口管理中；不亮时代表识别指示未启动。

图示2：电源开关按键——绿色长亮时机器正常启动中；绿色闪烁时等待加电启动；琥珀色长亮时机器待机或未启动但电源有加电；不亮时代表机器未接电源或是电源模块故障或是电源按钮连线未接通。

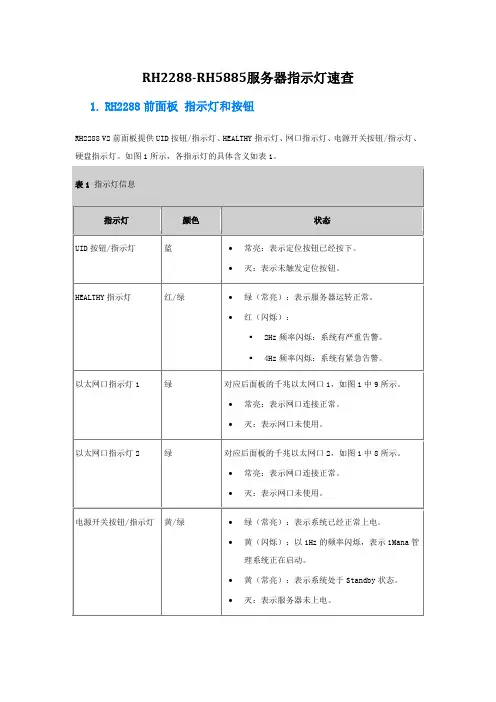

RH2288-RH5885服务器指示灯速查
1.RH2288前面板指示灯和按钮
RH2288 V2前面板提供UID按钮/指示灯、HEALTHY指示灯、网口指示灯、电源开关按钮/指示灯、硬盘指示灯。

如图1所示，各指示灯的具体含义如表1。

2.RH2288后面板指示灯和按钮
RH2288 V2后面板提供的指示灯和按钮如图1所示，各指示灯和按钮含义如表1所示。

3.RH5885V2 前面板指示灯和按钮
RH5885 V2前面板提供UID按钮/指示灯、HEALTHY指示灯、网口指示灯、电源开关按钮/指示灯、硬盘指示灯及诊断面板上的指示灯。

如图1所示，各指示灯的具体含义如表1。

4.RH5885 V2后面板指示灯和按钮
RH5885 V2后面板提供的指示灯和按钮如“后面板组件”所示，各指示灯和按钮含义如表1所示。

1制度说明
制度是以执行力为保障的。

“制度”之所以可以对个人行为起到约束的作用，是以有效的执行力为前提的，即有强制力保证其执行和实施，否则制度的约束力将无从实现，对人们的行为也将起不到任何的规范作用。

只有通过执行的过程制度才成为现实的制度，就像是一把标尺，如果没有被用来划线、测量，它将无异于普通的木条或钢板，只能是可能性的标尺，而不是现实的标尺。

制度亦并非单纯的规则条文，规则条文是死板的，静态的，而制度是对人们的行为发生作用的，动态的，而且是操作灵活，时常变化的。

是执行力将规则条文由静态转变为了动态，赋予了其能动性，使其在执行中得以实现其约束作用，证明了自己的规范、调节能力，从而得以被人们遵守，才真正成为了制度。

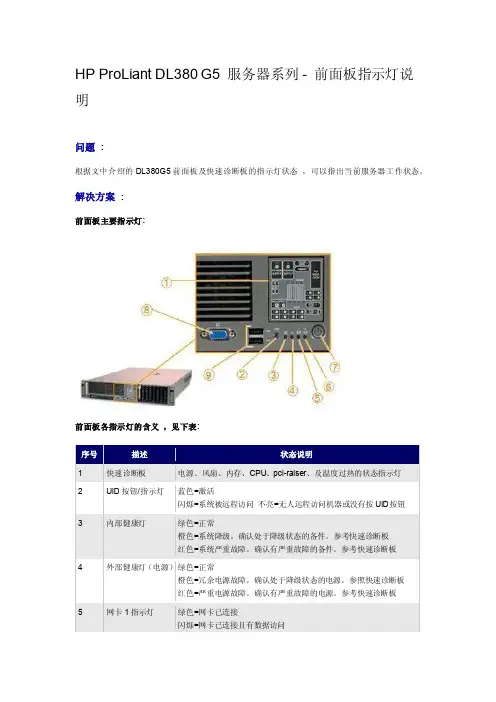

HP ProLi‎a nt DL380‎G5 服务器系列‎- 前面板指示‎灯说明问题:根据文中介‎绍的DL3‎80G5前‎面板及快速‎诊断板的指‎示灯状态，可以指出当‎前服务器工‎作状态。

解决方案:前面板主要‎指示灯:前面板各指‎示灯的含义‎，见下表:序号描述状态说明1 快速诊断板‎电源、风扇、内存、CPU、pci-raise‎r、及温度过热‎的状态指示‎灯2 UID按钮‎/指示灯蓝色=激活闪烁=系统被远程‎访问不亮=无人远程访‎问机器或没‎有按UID‎按钮3 内部健康灯‎绿色=正常橙色=系统降级。

确认处于降‎级状态的备‎件。

参考快速诊‎断板红色=系统严重故‎障。

确认有严重‎故障的备件‎。

参考快速诊‎断板4 外部健康灯‎（电源）绿色=正常橙色=冗余电源故‎障。

确认处于降‎级状态的电‎源。

参照快速诊‎断板红色=严重电源故‎障。

确认有严重‎故障的电源‎。

参考快速诊‎断板5 网卡1指示‎灯绿色=网卡已连接‎闪烁=网卡已连接‎且有数据访‎问不亮=网卡没有连‎接。

如果电源关‎闭了，察看机器后‎边的RJ-45灯察看‎状态6 网卡2指示‎灯绿色=网卡已连接‎闪烁=网卡已连接‎且有数据访‎问不亮=网卡没有连‎接。

如果电源关‎闭了，察看机器后‎边的RJ-45灯察看‎状态7 电源按钮/指示灯绿色=系统开机运‎行橙色=系统关机但‎电源正常连‎接不亮=电源线没有‎连接或电源‎故障8 VGA接口‎9 两个USB‎接口快速诊断板‎:快速诊断板‎指示灯的含‎义，见下表:编号描述状态1 Onlin‎e Spare‎memor‎y指示灯绿＝保护模式开‎启琥珀色闪烁‎＝内存配置错‎误琥珀色＝内存失败不亮＝没有保护2 Mirro‎r ed memor‎y指示灯绿＝保护模式开‎启琥珀色闪烁‎＝内存配置错‎误琥珀色＝内存失败不亮＝没有保护所有其他指‎示灯琥珀色＝失败不亮＝正常注:HP [ Syste‎m s Insig‎h t Displ‎a y ] 的指示灯表‎现出了主板‎的布局。

服务器现场巡检涉及到的基础知识及相关注意事项一、基础知识1、服务器的几种类型目前按照外形结构划分，服务器可分为塔式、机架式、刀片式三种类型。

1、塔式服务器一般的塔式服务器机箱和我们常用的PC机箱差不多，而大型的塔式机箱就要粗大很多，总的来说外形尺寸没有固定标准。

2、机架式服务器机架式服务器是由于满足企业的密集部署，形成的以19英寸机架作为标准宽度的服务器类型，高度则从1U到数U。

将服务器放置到机架上，并不仅仅有利于日常的维护及治理，也可能避免意想不到的故障。

首先，放置服务器不占用过多空间。

机架服务器整洁地排放在机架中，不会浪费空间。

其次，连接线等也能够整洁地收放到机架里。

电源线和LAN线等全都能在机柜中布好线，可以减少堆积在地面上的连接线，从而防止脚踢掉电线等事故的发生。

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。

由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。

3、刀片式服务器刀片服务器是一种HAHD(High Availability High Density，高可用高密度)的低成本服务器平台，是专门为非凡应用行业和高密度计算机环境设计的，其中每一块“刀片”实际上就是一块系统母板，类似于一个个独立的服务器。

在这种模式下，每一个母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。

不过可以使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板可以连接起来提供高速的网络环境，可以共享资源，为相同的用户群服务。

2、服务器外观报警灯1、IBM服务器上面有,电源指示灯,硬盘/IDE设备活动指示灯,网卡指示灯,系统过热报警灯.硬盘槽还有硬盘指示灯。

2、HP服务器上面指示灯一般为UID,内部和外部健康灯，其他就是电源网口灯了，DL的机种有的上面有风扇，内存,CPU，指示灯情况，图标都是很直观的3、其它服务器与IBM，HP的差不多，如：DELL，联想，曙光等都有明显的图示说明。

各厂商设备指示灯含义1、HP设备（包括型号HP DL380、HP DL580）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：2）快速诊断板指示灯的含义，见下表:注:HP （Systems Insight Display）快速诊断板的指示灯表现出了主板部件的布局。

当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和快速诊断板指示灯（Systems Insight2、IBM 设备（包括X346、X4100等----具体设备可能有些出入）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：1.信息指示灯：当该灯亮时，表明错误或者警告信息已经写入系统事件日志中。

2.定位器指示灯：该灯亮表明是由系统管理员远程点亮以便找到 服务器。

3.系统错误指示灯：该灯亮表明系统出现错误。

通过光通路诊断板来定位故障。

4.供电指示灯：a 、该灯点亮且不闪烁，表明服务器已经开启。

b 、该灯闪烁时，表明服务器已经关闭且仍然连接到交流电源。

c 、该灯熄灭时，表明已经切断交流电源或者电源或者指示灯本身出了故障.2）光通路诊断面板指示灯：注：REMIND按钮：按下REMIND按钮时，表示确认错误，但不准备立即采取措施，将系统错误指示灯置于“提醒”方式。

当服务器处于“提醒”方式时，系统错误指示灯将闪烁。

3、DELL服务器(PowerEdge 2950等)1）电源指示灯代码前面板上的电源按钮控制输入系统电源设备的电源。

打开系统电源时，电源指示灯将呈绿色亮起。

系统的控制面板 LCD 可以提供状态信息，以表示系统何时运行正常，何时需要注意。

LCD 呈蓝色亮起表示系统运行正常，呈琥珀色亮起表示出现错误。

LCD 滚动显示信息，包括状态代码及其后跟的描述性文本。

表列出了可能出现的4、SUN设备（包括SUN V445、X366等--具体设备可能有些出入）1）前面板指示灯：。

ibm_x3500服务器前面板指示灯的含义减小字体增大字体1、系统电源指示灯：当该指示灯点亮但不闪烁时，表明服务器已开启。

当该指示灯闪烁时，表明服务器关闭但仍然连接到交流电源。

当该指示灯熄灭时，表明已切断交流电源或者电源或指示灯本身发生故障。

服务器背面也有电源指示灯。

2、电源控制按钮：按下该按钮以手动开关服务器。

服务器随附提供一个电源控制按钮罩。

您可以安装该磁盘形状的护罩以避免意外关闭服务器。

硬盘驱动器活动指示灯：当该指示灯闪烁时，表明硬盘驱动器正在使用。

3、系统定位指示灯：利用该指示灯可在所有服务器中找到该服务器。

您可以使用IBMDirector 远程点亮该指示灯。

4、系统信息指示灯：当该淡黄色指示灯点亮时，服务器电源为非冗余，或发生了其他一般性事件。

该事件将记录在错误日志中。

5、系统错误指示灯：当该淡黄色指示灯点亮时，表明发生了系统错误。

使用诊断指示灯面板以及左侧外盖内的系统服务标签来进一步隔离错误。

IBM服务器，！黄灯亮解决方法系统故障：机器的前面板！灯亮起来。

有的情况下系统可以正常运行，但是有的情况下系统运行故障。

解决方法：1、重新启动服务器,按F1进入Configuration/Setup Utility；2、查看Error Logs选项下的黄色感叹号开始亮起来的日期以后的错误日志Error Logs；3、如果开机有F2提示可以进入Diagnostics(PC-Doctor )的机型，可以按F2进入诊断程序界面，在Hardware Info.菜单下选择System Error Logs可以将Error Logs保存到软盘上备查，也可以在该界面下查看所有的错误日志Error Logs；4、如果Error Logs中提示系统日志超过75%,没有其它错误日志的报告，在F1进入的Configuration/Setup Utility中，选择POST Error Log 选项后，直接回车选择Clear error logs清除所有的自检日志，同样选择System Error Log,直接回车选择Clear error logs清除所有的系统日志；5、如果Error Logs中有错误记录一定要将日志保存到软盘，退出诊断程序，然后关机，拔掉服务器连接的所有电源线，打开机箱侧面板，插上电源线加电，察看一下光路检测板，看是否有指示灯亮，如果有指示灯亮，一定要记录相应指示灯的名称，将得到的错误日志文件和指示灯信息一起提供给工程师，配合确定故障所在；6、另外一定要注意在打开机箱之前，必须断开服务器的所有的连线，比如电源线等；附加信息：IBM的Netfinity和e(IBM logo)Server的服务器（Netfinity 5000及以上型号），e(IBM logo)Server X系列的x220以上服务器都集成有高级管理芯片或高级管理卡。

解帧直放站指示灯介绍在完成直放站的安装与连接后，插上便携电脑，打开设备电源开关，通过指示灯可观察整机内部各模块的执行情况。

各模块的指示灯意义如下：(1)监控主板，指示灯L1~L3如图11，其定义如下：图11 监控主板指示灯示意图L1（绿色）：运行灯，此灯在上电初始化完成后正常闪亮运行。

L2（红色）：告警指示灯(ALAM).。

在上电初始化过程中，该灯为常亮。

初始化完成后则熄灭。

如果整机上存在任何告警量，此灯常亮，反之，则保持始终熄灭状态。

L3（红色）：MODEM告警指示灯。

在上电初始化过程中，该灯为常亮。

初始化完成后则熄灭。

如遇MODEM告警则该灯常亮，否则一直保持熄灭。

(2)基带解码同步板指示灯L1~L7、按钮M1如图12，其定义如下：图12 解帧同步板指示灯示意图L1(绿灯)：3.3V电源批示灯，上电后常亮；L2(绿灯)：5V电源批示灯，上电后常亮；L3(绿灯)、L4(绿灯)：FPGA运行灯，上电初始化完成后跑马运行。

L5(绿灯)：同步失步指示灯。

初始化完成后开始运行，失步时呈闪烁状态，同步后常亮。

L6(绿灯)：ARM运行灯。

上电后即亮，正常状态为常亮。

有通讯时快闪。

L7(绿灯)：FPGA程序下载指示灯。

下载过程中为常亮，下载完成后灯熄灭。

手动按钮M1：系统复位按钮。

(3)监控底板指示灯L1~L10、手动按钮M1~M2如图13，其定义如下：图13 监控底板指示灯示意图L1(绿灯)~ L6(绿灯)：第二时隙切换点指示灯。

灯亮的个数为上行时隙的个数。

当切换时隙为第一时隙和第二时隙之间时L1亮；当切换时隙为第二时隙和第三时隙之间时L1、L2亮；当切换时隙为第三时隙和第四时隙之间时L1、L2、L3亮；当切换时隙为第四时隙和第五时隙之间时L1、L2、L3、L4亮；当切换时隙为第五时隙和第六时隙之间时L1、L2、L3、L4、L5亮；当切换时隙为第六时隙和第零时隙之间时L1、L2、L3、L4、L5、L6亮；L7(绿灯)：底板正常运行灯，上电后即常亮；L8(绿灯)：工作状态-----正常模式指示灯；L9(绿灯)：工作状态-----上行常开模式指示灯；L10(绿灯)：工作状态-----下行常开模式指示灯；手动按钮M1：手动时隙切换按钮。

IBM X335 X345 X235光通路诊断面板上的LED指示灯的说明在IBM X系列服务器的机箱前面板上x335,x345在主板上，有一个系统错误灯，当系统检测到错误时，上面的LED灯就会亮起来。

如果发现机器前面板的系统错误灯亮起来了，需要打开机箱盖，检查诊断面板上的LED灯。

下面的表格中，列出了诊断面板上面的LED灯对应的解决问题的操作，或者可能有故障的部件，表格里的信息只有当前面板的系统错误灯亮的时候才有效注意：1、如果诊断面板上的LED灯亮了，但是服务器前面板的系统错误灯没有亮，这可能是LED 灯出了问题，运行LED灯的诊断2、在进行更换部件之前，请先检查系统错误日志3、当系统关闭时，内存(DIMM)错误灯，处理器(microprocessor)错误灯，稳压(VRM)模块灯会灭掉诊断面板灯备件/操作(FRU/action)所有的灯都不亮(检查系统的错误日志，找到系统错误后清除系统错误日志) 1. 系统错误日志达到75% 满，清除日志2. PFA(警报)，检查日志，清除PFA警报；拔掉电源线，20秒之后，重新连接电源线，开机3. 运行光通路诊断内存(MEMORY)灯亮(内存旁边的LED灯也会亮) 1. 内存2. 系统主板CPU灯亮(处理器旁边的LED灯也会亮) 1. 处理器1或者处理器22. 系统主板PCI BUS 灯亮 1. 拔掉受影响的总线插槽上的PCI适配器(总线信息可以参见硬件维护手册的32页“LEDs for Active PCI slots” 和57页“Adapter considerations”)2. 系统主板稳压模块(VRM)灯亮(失效的稳压模块旁边的LED灯也会亮) 1. 稳压模块LED灯对应的稳压模块2. 微处理器LED灯对应的微处理器DASD灯亮(在安装了失效硬盘的托架旁边的LED也会亮，检查失效硬盘的琥珀色LED 灯) 1. 确认风扇工作正常，并且机箱内的气流正常如果安装有从硬盘背板到主板的I2C线缆，请重新插牢(J10)2. 失效的硬盘，SCSI通道A有故障(这是连接热插拔硬盘的SCSI通道)3. SCSI 硬盘背板SERVICE PROCESSOR 灯亮 1. 拔掉服务器电源线，30秒之后，重新连接2. 重新刷新或者升级高级管理芯片的微码和BIOS3. 系统主板电源1(POWER SUPPLY 1)灯亮 1. 检查电源1的DC灯，如果DC灯不亮，更换电源1 2. 如果安装了电源笼组件，更换电源笼电源2(POWER SUPPLY 2)灯亮 1. 检查电源2的DC灯，如果DC灯不亮，更换电源22. 如果安装了电源笼组件，更换电源笼非冗余(NONREDUNDANT)灯亮 1. 检查电源1(PS1)和电源2(PS2)的LED灯，更换提示有故障的电源2. 再安装一个电源或者从服务器卸掉一些非必要的设备NMI 灯亮 1. 重新启动服务器2. 检查系统错误日志温度(TEMPERA TURE)灯亮 1. 环境温度必须处于正常工作规范要求的范围内，可以查阅硬件维护手册第二页的“Features and specifications”2. 确保风扇工作正常3. 检查系统错误日志4.a. 系统超过了建议的工作温度信息LED面板b. 硬盘超过了建议的工作温度(DASD 灯也会亮)硬盘温度过高硬盘背板c. CPU x(x代表1或者2)温度超过了建议的工作温度(CPU 灯也会亮)CPU x系统主板5. 如果诊断面板上的CPU灯也亮了，说明某个处理器出了故障风扇(FAN)灯亮 1. 检查每个风扇的LED指示灯2. 更换对应的风扇3. 风扇的线缆4. 系统主板5. 如果安装了电源笼，更换电源笼。

服务器现场巡检涉及到的基础知识及相关注意事项一、基础知识1、服务器的几种类型目前按照外形结构划分，服务器可分为塔式、机架式、刀片式三种类型。

1、塔式服务器一般的塔式服务器机箱和我们常用的PC机箱差不多，而大型的塔式机箱就要粗大很多，总的来说外形尺寸没有固定标准。

2、机架式服务器机架式服务器是由于满足企业的密集部署，形成的以19英寸机架作为标准宽度的服务器类型，高度则从1U到数U。

将服务器放置到机架上，并不仅仅有利于日常的维护及治理，也可能避免意想不到的故障。

首先，放置服务器不占用过多空间。

机架服务器整洁地排放在机架中，不会浪费空间。

其次，连接线等也能够整洁地收放到机架里。

电源线和LAN线等全都能在机柜中布好线，可以减少堆积在地面上的连接线，从而防止脚踢掉电线等事故的发生。

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。

由于宽为19英寸，所以有时也将满足这一规定的机架称为“19英寸机架”。

3、刀片式服务器刀片服务器是一种HAHD(High Availability High Density，高可用高密度)的低成本服务器平台，是专门为非凡应用行业和高密度计算机环境设计的，其中每一块“刀片”实际上就是一块系统母板，类似于一个个独立的服务器。

在这种模式下，每一个母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。

不过可以使用系统软件将这些母板集合成一个服务器集群。

在集群模式下，所有的母板可以连接起来提供高速的网络环境，可以共享资源，为相同的用户群服务。

2、服务器外观报警灯1、IBM服务器上面有,电源指示灯,硬盘/IDE设备活动指示灯,网卡指示灯,系统过热报警灯.硬盘槽还有硬盘指示灯。

2、HP服务器上面指示灯一般为UID,内部和外部健康灯，其他就是电源网口灯了，DL的机种有的上面有风扇，内存,CPU，指示灯情况，图标都是很直观的3、其它服务器与IBM，HP的差不多，如：DELL，联想，曙光等都有明显的图示说明。

设备机房巡检手册网格(福建)智能科技有限公司2014 V1.0巡检内容说明一、运行天数为开机天数，可在本地连接状态--常规里可以看持续时间或监控软件的cpuup time时间；二、HP服务器的“内部健康灯”，绿色：正常黄色：降级工作红色：故障（处理器、PPM模块、内存、风扇、温度过高问题）如果遇到不是绿色的情况，需要找出原因在说明栏中注明；三、HP服务器的“外部健康灯”绿色：正常黄色：降级工作红色：故障（一般为电源问题）双电源供电的，查明是哪个供电模块，说明栏注明提出更换；四、HP服务器的“ UID灯”蓝色=激活闪烁=系统被远程访问，这个指示灯的状态只做为常规记录，如果在被远程的情况下，暂时不对此服务器进行巡查，以免影响远程人员的操作；五、IBM服务器的OVERSPEC指示灯表示只安装了一个电源，LOG 指示灯表示BMC日志或者系统错误日志满（系统错误日志达到75%满），PS 指示灯一个电源故障或者电源未插，PCI 指示灯PCI适配器出现故障，SP 指示灯服务处理器（IMM）发生故障，FAN 指示灯风扇发生故障，或运行过慢，或已卸下。

TEMP 指示灯可能也会点亮，TEMP指示灯系统温度已超出阈值级别。

发生故障的风扇会导致 TEMP 指示灯点亮，MEM 指示灯当 MEM 指示灯和 CNFG 指示灯都点亮时，表示内存配置无效，NMI 指示灯系统已收到一个硬件错误报告。

（PCI和MEM指示灯也可能点亮），CPU 指示灯CPU出现故障、丢失或者未正确安装，DASD 指示灯硬盘出现故障或者被卸下，RAID 指示灯RAID 适配器出现故障，BRD 指示灯主板报错；六、能过命令net localgroup administrators查看管理员用户与列表中的是否一致，并填写：一致、增加、减少的说明；七、查看安全日志，是否有无效的登录尝试等事件，是否有不在原列表中的用户登录，并记录在说明栏中；八、查看应用程序日志，记录程序运行方面的事件，主要查看错误的信息，是否与运行的程序相关，并填写记录；九、CPU响应能力 Queue，使用软件查看，在记录表中填写最高峰的值与时间，在说明栏描述整体情况；十、物理内存利用率，使用软件查看，在记录表中填写最高峰的值与时间，在说明栏描述占用内存的进程名；十一、磁盘IO，使用软件查看，在记录表中填写最高峰的值与时间，并尽可能在说明栏描述什么原因的读写；十二、网络错误包，使用软件查看，如果出现了错误包，一定需要查明原因并排除，再填写记录；十三、开启服务清单为记录本台服务器上运行的服务程序，记录的目的是为便于对比程序的变化及快速对服务器的情况进行评估；十四、有磁盘使用可计算机管理—磁盘管里中查看，或使用监控软件查看，记录空闲的百分比，当空闲少于10%即需要做出反应，一般为删除垃圾文件、备份删除日志、增加硬盘数量等措施。

服务器指示灯查看指南
1. 快速诊断板电源、风扇、内存、CPU、pci-raiser、及温度过热的状态指示灯
2. UID按钮/指示灯蓝色=激活；闪烁=系统被远程访问；不亮=无人远程访问机器或没有按
UID按钮
3. 内部健康灯绿色=正常；橙色=系统降级，确认处于降级状态的备件。

参考快速诊断板；
红色=系统严重故障，确认有严重故障的备件。

参考快速诊断板
4. 外部健康灯（电源）绿色=正常；橙色=冗余电源故障，确认处于降级状态的电源，参照
快速诊断板；红色=严重电源故障，确认有严重故障的电源。

参考快速诊断板。

5. 网卡指示灯绿色=网卡已连接；闪烁=网卡已连接且有数据访问；不亮=网卡没有连接,或
者无此位置网卡。

6. 电源按钮/指示灯绿色=系统开机运行；橙色=系统关机但电源正常连接；不亮=电源线没
有连接或电源故障。

*下图为380G6服务器前面板
1. 指示灯所在位置：位于DL380 G6服务器前面板左侧。

（以后机房为DL380Gen8服务器，诊断板位于机器前面板右侧。

诊断板信息类似，请对比参考。

DL580为插板拔出后一样为诊断板）
2. 内部健康灯报警，必然伴随着快速诊断板上有相对应的硬件指示灯报警，下图为快速诊断板上各个指示灯的含义。

HP DL 580 G3 故障指示灯说明前面板指示灯和按钮Item Description Status1 UID 开关和指示灯•蓝色= 活动状态•蓝色闪烁= 服务器在被远程控制•不亮= 处于非活动状态2 内部建康指示灯•绿色= 正常，系统在正常运行•橙色闪烁= 系统降级•红色闪烁= 系统健康出现严重问题•不亮= 系统关闭3 外部健康指示灯•绿色= 正常（系统在正常运行）•橙色闪烁= 系统降级•红色闪烁= 系统健康出现严重问题•不亮= 正常（系统关闭）4 NIC 1 链路/ 活动指示灯•绿色= 联接到网络•绿色闪烁= 联接到网络并处于活动状态•不亮= 没有网络联接5 NIC 2 链路/ 活动指示灯•绿色= 联接到网络•绿色闪烁= 联接到网络并处于活动状态•不亮= 没有网络联接6 加电/ 待机按钮以及指示灯•橙色= 有交流电并且服务器处于待机状态•绿色= 有交流电并处于开机状态•不亮= 没有交流电源后部指示灯和按钮Item Description LED Color Status 1 NIC 1 活动指示灯绿色•亮或闪烁= 联接到网络•不亮= 没有联接到网络2 NIC 1 链路指示灯绿色•亮= 网络活动状态•不亮= 没有网络行为3 NIC 2 活动指示灯绿色•亮或闪烁= 联接到网络•不亮= 没有联接到网络4 NIC 2 链路指示灯绿色•亮= 网络活动状态•不亮= 没有网络行为5 iLO NIC 活动指示灯绿色•亮或闪烁= 网络活动状态•灭= 没有网络访问6 iLO NIC 连路指示灯绿色•亮= 联接到网络•灭= 没有联接到网络7 UID 指示灯蓝色•亮= 激活状态•闪烁= 正在被远程管理•灭= 没有使用ILO 功能处理器模块指示灯1 – CPU 电源模块指示灯2 –处理器指示灯PPM LED ProcessorLEDExternal HealthLEDDescription灭灭灭发生以下情况: •没有电源•正常灭橙色橙色闪烁超过预警告错误值; LEDs 指示灯将在下次重启后正常灭橙色红色闪烁发生以下情况:•处理器被更换过，指示灯将在下次重启后正常 . •处理器失败灭橙色闪烁红色闪烁处理器配置错误橙色灭红色闪烁处理器供电模块失败橙色闪烁灭红色闪烁发生以下的情况:•处理器供电模块没有按装•处理器供电模块配置错误电源模块指示灯1 –失败指示灯( 橙色)2 –电源指示灯( 绿色)失败指示灯( 橙色) 电源指示灯( 绿色) 描述灭灭没有交流电源闪烁灭电源失败亮灭该电源没有接交流电源•接有交流电源灭闪烁•待机状态灭亮正常状态内存板组成以及指示灯1 –开关2 –释放钮3 –状态指示灯Item Description Status1 开关N/A2 释放钮N/A3 可以拆除内存板指示灯•灭= 如果服务器处于加电状态不要拆下内存板•绿色= 内存板可以被安全的拆除4 内存被配置成Spare模式指示灯•灭= 内存板没有联机或者内存板没有被配置成Online Spare Memorymode•橙色= 内存超出可以纠正的错误，并且工作在Online Spare Memory模式•橙色闪烁= 内存配置错误•绿色= 内存被配置为Online Spare Memory 模式内存被配置成镜像模式指示灯•灭= 内存板没有联机或者内存板没有被配置成热插拔镜像模式（Hot-Plug Mirrored Memory mode ）•橙色= 服务器降级工作在热插拔镜像模式（Hot-Plug MirroredMemory mode ）•橙色闪烁= 内存配置错误•绿色= 内存被配置为热插拔镜像模式（Hot-Plug Mirrored Memorymode ）内存被配置成RAID 模式指示灯•灭= Board not online or board not configured for Hot-Plug RAIDMemory mode•橙色= Server is in degraded Hot-Plug RAID Memory mode•橙色闪烁= Memory configuration error •绿色= Hot-Plug RAID Memory mode5 内存指示灯(1–4) •灭= 正常或者没有按装内存•橙色= 不可修复的错误或者可修复的错误超过阀值•橙色闪烁= 内存配置错误6 内存板状态指示灯•灭= 断电或者开锁状态•橙色= 检测到内存错误•橙色闪烁= 内存配置错误•绿色闪烁= 内存板正在重建•绿色常亮= 正常状态快速诊断指示灯Item Description1 Fan X2 Port 85 Codes3 PCI X4 SCSI BP5 MEM6 MEM BP7 FSB8 PROC9 OVER TEMP10 No BootLED DescriptionFan X 可能存在情况:•没有风扇或者风扇按装不正确•风扇失败PCI X 可能存在情况:•该PCI 插槽的地址校验错误•该PCI 插槽数据校验错误SCSI BP SCSI 背板没有安装或者安装不正确MEM 内存板没有按装到位MEM BP 内存背板没有或者安装不正确FSB 可能存在情况:•处理器或者供电模块没有或者安装不正确•FSB 配置错误PROC 处理器没有或者安装不正确OVER TEMP 内部温度过高NO BOOT 检测到"no boot"。

HP ProLiant 服务器系列 - 前面板指示灯说明前面板主要指示灯:前面板各指示灯的含义，见下表:序号描述状态说明1 快速诊断板电源、风扇、内存、CPU、pci-raiser、及温度过热的状态指示灯2 UID按钮/指示灯蓝色=激活闪烁=系统被远程访问不亮=无人远程访问机器或没有按UID按钮3 内部健康灯绿色=正常橙色=系统降级。

确认处于降级状态的备件。

参考快速诊断板红色=系统严重故障。

确认有严重故障的备件。

参考快速诊断板4 外部健康灯（电源）绿色=正常橙色=冗余电源故障。

确认处于降级状态的电源。

参照快速诊断板红色=严重电源故障。

确认有严重故障的电源。

参考快速诊断板5 网卡1指示灯绿色=网卡已连接闪烁=网卡已连接且有数据访问不亮=网卡没有连接。

如果电源关闭了，察看机器后边的RJ-45灯察看状态6 网卡2指示灯绿色=网卡已连接闪烁=网卡已连接且有数据访问不亮=网卡没有连接。

如果电源关闭了，察看机器后边的RJ-45灯察看状态7 电源按钮/指示灯绿色=系统开机运行橙色=系统关机但电源正常连接不亮=电源线没有连接或电源故障8 VGA接口9 两个USB接口快速诊断板:快速诊断板指示灯的含义，见下表:编号描述状态1 Online Spare memory 指示灯绿＝保护模式开启琥珀色闪烁＝内存配置错误琥珀色＝内存失败注 :HP [ Systems Insight Display ] 的指示灯表现出了主板的布局。

系统内置指示灯和内部健康灯结合确认故障当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和 [ Systems Insight Display ] 指示灯，指示出服务器的当前状态。

Mirrored memory ( 绿 ) 绿镜象内存配置已启用且状态。

正常Overtemperature ( 琥珀色 ) 琥珀色温度预报警。

红温度报警Riser interlock ( 琥珀色 ) 红PCI 扩展笼未接或不牢固。
