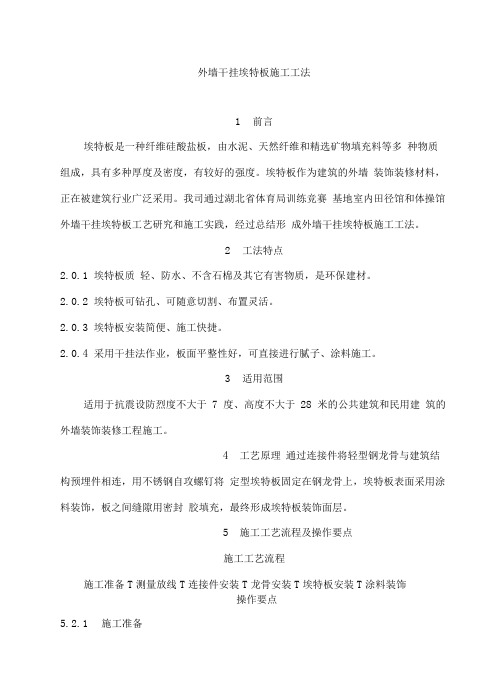

外墙干挂埃特板施工工法样本

外墙干挂埃特板施工工法1 前言埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度，有较好的强度。

埃特板作为建筑的外墙装饰装修材料，正在被建筑行业广泛采用。

我司通过湖北省体育局训练竞赛基地室内田径馆和体操馆外墙干挂埃特板工艺研究和施工实践，经过总结形成外墙干挂埃特板施工工法。

2 工法特点2.0.1 埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。

2.0.2 埃特板可钻孔、可随意切割、布置灵活。

2.0.3 埃特板安装简便、施工快捷。

2.0.4 采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。

3 适用范围适用于抗震设防烈度不大于7度、高度不大于28米的公共建筑和民用建筑的外墙装饰装修工程施工。

4 工艺原理通过连接件将轻型钢龙骨与建筑结构预埋件相连，用不锈钢自攻螺钉将定型埃特板固定在钢龙骨上，埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。

5 施工工艺流程及操作要点5.1 施工工艺流程施工准备→测量放线→连接件安装→龙骨安装→埃特板安装→涂料装饰→注密封胶5.2 操作要点5.2.1 施工准备1 编制专项施工方案，对操作人员进行岗前培训和安全技术交底。

2 根据建筑设计装饰图进行排版设计，画出排版图。

3 对外墙龙骨的预埋件进行复核。

预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安装连接件。

5.2.2 测量放线1 复查基准线和水准点。

2 核对建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。

3 以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。

5.2.3 连接件安装1 根据施工图及分格线，确定竖向龙骨位置，各竖向龙骨的连接件按线与预埋件焊接，使其外伸端面做到垂直平整。

电焊所采用的焊条型号、焊缝的高度及长度，均应符合设计要求。

2 检查焊缝质量，去除焊渣，并涂刷二遍防锈漆及二遍银灰色金属漆。

外墙干挂埃特板施工工法1前言埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度，有较好的强度。

埃特板作为建筑的外墙装饰装修材料，正在被建筑行业广泛采用。

我司通过湖北省体育局训练竞赛基地室内田径馆和体操馆外墙干挂埃特板工艺研究和施工实践，经过总结形成外墙干挂埃特板施工工法。

2工法特点2.0.1 埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。

2.0.2 埃特板可钻孔、可随意切割、布置灵活。

2.0.3 埃特板安装简便、施工快捷。

2.0.4 采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。

3适用范围适用于抗震设防烈度不大于7 度、高度不大于28 米的公共建筑和民用建筑的外墙装饰装修工程施工。

4工艺原理通过连接件将轻型钢龙骨与建筑结构预埋件相连，用不锈钢自攻螺钉将定型埃特板固定在钢龙骨上，埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。

5施工工艺流程及操作要点施工工艺流程施工准备T测量放线T连接件安装T龙骨安装T埃特板安装T涂料装饰操作要点5.2.1施工准备1编制专项施工方案，对操作人员进行岗前培训和安全技术交底。

2根据建筑设计装饰图进行排版设计，画出排版图。

3对外墙龙骨的预埋件进行复核。

预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安装连接件。

5.2.2测量放线1复查基准线和水准点。

2核对建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。

3以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。

5.2.3连接件安装1根据施工图及分格线，确定竖向龙骨位置，各竖向龙骨的连接件按线与预埋件焊接，使其外伸端面做到垂直平整。

电焊所采用的焊条型号、焊缝的高度及长度，均应符合设计要求。

2检查焊缝质量，去除焊渣，并涂刷二遍防锈漆及二遍银灰色金属漆。

外墙干挂埃特板施工工法RJGF(闽)—8—2009完成单位：XXXXX主要完成人：1 前言埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度，有较好的强度。

埃特板作为建筑的外墙装饰装修材料，正在被建筑行业广泛采用。

我司通过湖北省体育局训练竞赛基地室内田径馆和体操馆外墙干挂埃特板工艺研究和施工实践，经过总结形成外墙干挂埃特板施工工法。

2 工法特点2.0.1埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。

2.0.2 埃特板可钻孔、可随意切割、布置灵活。

2.0.3 埃特板安装简便、施工快捷。

2.0.4 采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。

3 适用范围适用于抗震设防烈度不大于7度、高度不大于28米的公共建筑和民用建筑的外墙装饰装修工程施工。

4 工艺原理通过连接件将轻型钢龙骨与建筑结构预埋件相连，用不锈钢自攻螺钉将定型埃特板固定在钢龙骨上，埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。

5 施工工艺流程及操作要点5.1 施工工艺流程施工准备→测量放线→连接件安装→龙骨安装→埃特板安装→涂料装饰→注密封胶5.2 操作要点5.2.1施工准备1编制专项施工方案，对操作人员进行岗前培训和安全技术交底。

2根据建筑设计装饰图进行排版设计，画出排版图。

3对外墙龙骨的预埋件进行复核。

预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安装连接件。

5.2.2测量放线1复查基准线和水准点。

2核对建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。

3以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。

5.2.3 连接件安装1根据施工图及分格线，确定竖向龙骨位置，各竖向龙骨的连接件按线与预埋件焊接，使其外伸端面做到垂直平整。

电焊所采用的焊条型号、焊缝的高度及长度，均应符合设计要求。

外墙干挂埃特板施工工法1、施工工艺流程施工准备→测量放线→连接件安装→龙骨安装→埃特板安装→涂料装饰→注密封胶2、操作要点2.1施工准备1）编制专项施工方案，对操作人员进行岗前培训和安全技术交底。

2）根据建筑设计装饰图进行排版设计，画出排版图。

3）对外墙龙骨的预埋件进行复核。

预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安装连接件。

2.2测量放线1）复查基准线和水准点。

2）核对建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。

3）以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。

2.3连接件安装1）根据施工图及分格线，确定竖向龙骨位置，各竖向龙骨的连接件按线与预埋件焊接，使其外伸端面做到垂直平整。

电焊所采用的焊条型号、焊缝的高度及长度，均应符合设计要求。

2）检查焊缝质量，去除焊渣，并涂刷二遍防锈漆及二遍银灰色金属漆。

2.4龙骨安装1）按照设计排版图确定埃特板横竖向龙骨间距，龙骨均采用C型钢，表面热镀锌处理。

2）竖向龙骨安装前应认真核对龙骨的规格、尺寸、数量、编号是否与施工图纸相一致。

3）根据连接件的位置在竖向钢龙骨上钻孔,将竖向龙骨与连接件通过螺栓连接。

4）竖向龙骨接长通过套管用不锈钢螺栓固定，安装由下而上进行。

5）竖向龙骨安装就位后应进行调整修正, 并及时固定、拧紧连接螺栓。

6）横向龙骨通过连接件与竖向龙骨连接，连接件的一端用螺栓固定在横龙骨上，另一端用螺栓固定在竖向龙骨上。

7）同一层的横向龙骨安装应由下向上进行,当安装完一层高度时,应进行检查、调整校正、固定。

龙骨安装示意见下图。

9龙骨安装示意图1——埃特板；2——竖向龙骨；3——连接件；4——横向龙骨；5——预埋件6——焊接；7——接缝；8——龙骨接长套板；9——墙体2.5埃特板安装1）根据设计图要求将埃特板按设计排版图进行布置、分块、标识。

外墙干挂的埃特板施工工法本文档所涉及附件如下：1. 施工图纸：包含外墙干挂的埃特板施工图纸，包括详细的尺寸、标注和说明。

2. 施工计划：详细列出了埃特板施工的时间安排、工序分解和资源计划。

3. 施工材料清单：包括埃特板、胶粘剂、固定件、防水材料等施工所需材料的清单，以及供应商相关信息。

本文档所涉及的法律名词及注释：1. 建筑法：指规范建筑施工、管理和使用的法律法规。

2. 建筑材料质量标准：指国家对建筑材料质量的统一要求。

3. 环境保护法：指环境保护的法律法规，包括对施工过程中的环境保护要求。

4. 工程质量管理标准：指工程施工过程中的质量管理要求，确保工程质量符合相关规定。

外墙干挂的埃特板施工工法第一章：引言1. 介绍外墙干挂的埃特板施工工法的背景和目的。

2. 解释本文档的编写目的和适用范围。

第二章：施工前准备1. 制定施工计划和安排施工人员。

2. 安排施工现场，包括搭建脚手架、准备施工材料等。

3. 连系供应商并采购所需材料。

第三章：施工过程1. 进行外墙基层处理，包括清理和修复墙面。

2. 安装防水层，确保外墙不受雨水浸泡。

3. 进行水平和垂直标线，确定干挂板的安装位置。

4. 按照施工图纸要求安装埃特板，包括切割、打孔和固定。

5. 进行干挂板的缝隙处理，确保外墙表面整洁美观。

6. 进行外墙干挂板的保护和维护。

第四章：施工质量控制1. 定期进行施工质量检查，确保施工符合相关标准。

2. 进行材料质量抽样检测，确保所使用的材料符合要求。

3. 处理施工中出现的问题和质量缺陷。

第五章：安全措施1. 制定施工安全计划，确保施工过程中的安全。

2. 提供施工人员必要的安全培训。

3. 配备必要的安全设备和防护措施。

第六章：工程验收与交付1. 进行施工的竣工验收，确保施工符合合同要求。

2. 进行相关手续办理，完成工程交接。

扩展内容：1、本文档所涉及附件如下：施工图纸、施工计划、施工材料清单。

2、本文档所涉及的法律名词及注释：建筑法、建筑材料质量标准、环境保护法、工程质量管理标准。

外墙干挂埃特板施工工法1 前言埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度，有较好的强度。

埃特板作为建筑的外墙装饰装修材料，正在被建筑行业广泛采用。

我司通过体育局训练竞赛基地室内田径馆和体操馆外墙干挂埃特板工艺研究和施工实践，经过总结形成外墙干挂埃特板施工工法。

2 工法特点2.0.1 埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。

2.0.2 埃特板可钻孔、可随意切割、布置灵活。

2.0.3 埃特板安装简便、施工快捷。

2.0.4 采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。

3 适用范围适用于抗震设防烈度不大于7度、高度不大于28米的公共建筑和民用建筑的外墙装饰装修工程施工。

4 工艺原理通过连接件将轻型钢龙骨与建筑结构预埋件相连，用不锈钢自攻螺钉将定型埃特板固定在钢龙骨上，埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。

5 施工工艺流程及操作要点5.1 施工工艺流程施工准备→测量放线→连接件安装→龙骨安装→埃特板安装→涂料装饰→注密封胶5.2 操作要点5.2.1 施工准备1编制专项施工方案，对操作人员进行岗前培训和安全技术交底。

2 根据建筑设计装饰图进行排版设计，画出排版图。

3 对外墙龙骨的预埋件进行复核。

预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安装连接件。

5.2.2 测量放线1 复查基准线和水准点。

2 核对建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。

3 以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。

5.2.3 连接件安装1 根据施工图及分格线，确定竖向龙骨位置，各竖向龙骨的连接件按线与预埋件焊接，使其外伸端面做到垂直平整。

电焊所采用的焊条型号、焊缝的高度及长度，均应符合设计要求。

2 检查焊缝质量，去除焊渣，并涂刷二遍防锈漆及二遍银灰色金属漆。

外墙干挂埃特板施工工法摘要：外墙干挂埃特板是指采用金属挂件将埃特板牢固悬挂在外墙上。

埃特板（注册商标“ETERPAN”的汉译），是一种纤维增强硅酸盐平板（纤维水泥板），主要原材料是水泥、植物纤维和矿物质，经流浆法高温蒸压而成，主要用作建筑材料。

埃特板因其具有较高的硬度，密度多样，且防火、防潮、防水、隔音效果好，无有害物质，环保安装快捷，使用寿命长等优点，越来越受到人们的关注与青睐。

本文主要通过对外墙干挂埃特板材料的介绍和分析，来研究外墙干挂埃特板的施工方法及运用。

关键词；外墙；干挂；施工法一、材料介绍：（一）特点：1.可随意打孔、分割，布置，加工方便。

2.埃特板安装方、施工快。

3．干挂法作业，板面平整，可直接进行腻子、涂料施工。

（二）适用范围：适用于抵抗强度度不大于7度、高不大于28米的公共、民用建筑的外墙装饰施工。

（三）工艺原理通过连接件把轻型钢龙骨和建筑结构预埋件连接，用不锈钢自攻螺钉将定型埃特板固定于钢龙骨上，埃特板表面用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。

二、施工流程：施工准备—测量放线—连接件安装—龙骨安装—埃特板安装—涂料装饰—注密封胶（一）操作要点：1、施工准备1制定施工方案，对工作人员进行岗位培训和安全技术交底。

2 根据建筑设计装饰图进行设计，画出设计图。

3 对外墙龙骨的预埋件进行复核。

预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并根据规定进行化学锚栓拉拨强度实验，待化学锚栓符合要求后再安装连接件。

2、测量放线1复查基准线与水准点。

2审核建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。

3 以标准线为基准，根据设计图中埃特板排版图规格尺寸弹出分格线。

3、连接件安装1 根据施工图和分格线，确定竖向龙骨位置，各个竖向龙骨的连接件按线和预埋件焊接，让其外伸端面做到垂直平整。

电焊所用的焊条型号、焊缝高度及长度，均要符合要求。

2 检验焊缝质量，除去焊渣，并涂刷两遍防锈漆和两遍银灰色金属漆。

外墙干挂埃特板施工工法外墙干挂埃特板是一种以干挂方式进行施工的外墙保温板材，广泛应用于商业、公共建筑及高档住宅的外墙装饰，其施工工法相对于传统涂抹方式更为简便、快捷，效率更高。

下面介绍外墙干挂埃特板施工的工法步骤。

1. 材料准备施工前首先需要准备好所需的材料，包括干挂支撑系统、外保温材料（如聚苯乙烯泡沫板）、玻璃纤维网格布、水泥砂浆、埃特涂料等。

2. 安装干挂支撑系统安装干挂支撑系统是干挂外墙保温板施工的第一步。

在墙体上固定加厚的U型钢龙骨，然后将特制的挂钩钩在U型钢龙骨上。

挂钩上面再安装另一个U型钢龙骨，铆接或螺丝固定，成为完整的干挂支撑系统。

3. 安装外保温材料当干挂支撑系统安装完成后，就可以在上面安装外保温材料，一般采用聚苯乙烯泡沫板，将其与干挂支撑系统连接，使其与墙体形成一个整体。

注意要按照设计方案规定的施工要求，进行保温板的嵌缝处理和涂胶粘接，以确保保温效果和整体性。

4. 安装玻璃纤维网格布以外保温材料为底层，再次铺设玻璃纤维网格布，起到加固和防裂的作用。

注意要保证网格布的尺寸与外保温材料的尺寸相同，要求网格布不能有皱褶和波浪现象，尽量平整贴合。

5. 刮涂水泥砂浆玻璃纤维网格布安装完成后，可进行水泥砂浆的刮涂。

这里需要注意，刮涂的水泥砂浆层厚度不应过厚，一个原则是每次涂抹不超过5毫米。

同时需要注意分层刮涂，如需刮两层及以上，需在前一层砂浆刮涂完整并凝结后再进行下一层的刮涂。

6. 涂刷埃特涂料经过水泥砂浆刮涂后，外墙保温板与墙体已经形成了一个整体，不再有空气层，此时可以进行埃特涂料的刷涂。

埃特涂料的种类繁多，不同种类的涂料也有不同的材料组成和涂刷要求，所以在施工前一定要详细了解，严格按照要求施工。

7. 涂刷底漆埃特涂料施工完成后，还应涂刷一层底漆。

底漆种类多样，可根据实际需要选择性涂刷，但都需符合当地环保标准。

8. 施工注意事项在施工过程中，需要注意以下几点：•清洗干挂支撑系统和保温材料的表面，确保其干燥、平整，以免误差出现；•操作时需注重劳动安全，着装劳保设施，避免出现意外；•施工结束后，进行清洁整理，保持施工现场整洁，排放垃圾污水要求符合环保标准。

外墙干挂埃特板施工工法RJGF(闽)—8—2009完成单位：福建建工集团总公司主要完成人：王宗成陈勤耕曾庆友1 前言埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度，有较好的强度。

埃特板作为建筑的外墙装饰装修材料，正在被建筑行业广泛采用。

我司通过湖北省体育局训练竞赛基地室内田径馆和体操馆外墙干挂埃特板工艺研究和施工实践，经过总结形成外墙干挂埃特板施工工法。

2 工法特点2.0.1埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。

2.0.2 埃特板可钻孔、可随意切割、布置灵活。

2.0.3 埃特板安装简便、施工快捷。

2.0.4 采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。

3 适用范围适用于抗震设防烈度不大于7度、高度不大于28米的公共建筑和民用建筑的外墙装饰装修工程施工。

4 工艺原理通过连接件将轻型钢龙骨与建筑结构预埋件相连，用不锈钢自攻螺钉将定型埃特板固定在钢龙骨上，埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。

5 施工工艺流程及操作要点5.1 施工工艺流程施工准备→测量放线→连接件安装→龙骨安装→埃特板安装→涂料装饰→注密封胶5.2 操作要点5.2.1施工准备1编制专项施工方案，对操作人员进行岗前培训和安全技术交底。

2根据建筑设计装饰图进行排版设计，画出排版图。

3对外墙龙骨的预埋件进行复核。

预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安装连接件。

5.2.2测量放线1复查基准线和水准点。

2核对建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。

3以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。

5.2.3 连接件安装1根据施工图及分格线，确定竖向龙骨位置，各竖向龙骨的连接件按线与预埋件焊接，使其外伸端面做到垂直平整。

外墙干挂埃特板施工工法1 前言埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度，有较好的强度。

埃特板作为建筑的外墙装饰装修材料，正在被建筑行业广泛采用。

我司通过湖北省体育局训练竞赛基地室内田径馆和体操馆外墙干挂埃特板工艺研究和施工实践，经过总结形成外墙干挂埃特板施工工法。

2 工法特点2.0.1埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。

2.0.2 埃特板可钻孔、可随意切割、布置灵活。

2.0.3 埃特板安装简便、施工快捷。

2.0.4 采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。

3 适用范围适用于抗震设防烈度不大于7度、高度不大于28米的公共建筑和民用建筑的外墙装饰装修工程施工。

4 工艺原理通过连接件将轻型钢龙骨与建筑结构预埋件相连，用不锈钢自攻螺钉将定型埃特板固定在钢龙骨上，埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。

5 施工工艺流程及操作要点5.1 施工工艺流程施工准备→测量放线→连接件安装→龙骨安装→埃特板安装→涂料装饰→注密封胶5.2 操作要点5.2.1施工准备1编制专项施工方案，对操作人员进行岗前培训和安全技术交底。

2根据建筑设计装饰图进行排版设计，画出排版图。

3对外墙龙骨的预埋件进行复核。

预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安装连接件。

5.2.2测量放线1复查基准线和水准点。

2核对建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。

3以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。

5.2.3 连接件安装1根据施工图及分格线，确定竖向龙骨位置，各竖向龙骨的连接件按线与预埋件焊接，使其外伸端面做到垂直平整。

电焊所采用的焊条型号、焊缝的高度及长度，均应符合设计要求。

2检查焊缝质量，去除焊渣，并涂刷二遍防锈漆及二遍银灰色金属漆。
