生活热水的系统设计

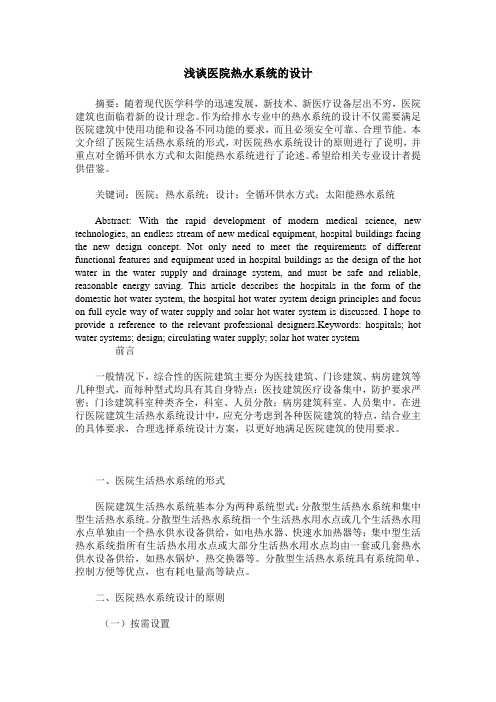

浅谈医院热水系统的设计摘要：随着现代医学科学的迅速发展，新技术、新医疗设备层出不穷，医院建筑也面临着新的设计理念。

作为给排水专业中的热水系统的设计不仅需要满足医院建筑中使用功能和设备不同功能的要求，而且必须安全可靠、合理节能。

本文介绍了医院生活热水系统的形式，对医院热水系统设计的原则进行了说明，并重点对全循环供水方式和太阳能热水系统进行了论述。

希望给相关专业设计者提供借鉴。

关键词：医院；热水系统；设计；全循环供水方式；太阳能热水系统Abstract: With the rapid development of modern medical science, new technologies, an endless stream of new medical equipment, hospital buildings facing the new design concept. Not only need to meet the requirements of different functional features and equipment used in hospital buildings as the design of the hot water in the water supply and drainage system, and must be safe and reliable, reasonable energy saving. This article describes the hospitals in the form of the domestic hot water system, the hospital hot water system design principles and focus on full cycle way of water supply and solar hot water system is discussed. I hope to provide a reference to the relevant professional designers.Keywords: hospitals; hot water systems; design; circulating water supply; solar hot water system前言一般情况下，综合性的医院建筑主要分为医技建筑、门诊建筑、病房建筑等几种型式，而每种型式均具有其自身特点：医技建筑医疗设备集中，防护要求严密；门诊建筑科室种类齐全，科室、人员分散；病房建筑科室、人员集中。

雷达学院宿舍空气能热水系统案一、目前高校宿舍热水供应现状目前高校宿舍大部分都配备了单独的卫生间，或者楼层集中的卫生间，但是仅有东1和东2宿舍楼配备有电热水器，其它宿舍楼学生还是在澡堂或提热水在宿舍洗浴。

目前热水的供应式存在以下几种问题：1.污染大，人力成本高。

使用化燃料的燃煤、燃气锅炉在工作时产生的大量废气、废渣重污染学校的环境，同时对于燃煤（气）锅炉的维护上，需要投入大量的人力、物力，增加了学校的管理成本；2.能源消耗大、成本高。

用于提供热水的化能源，电能能源消耗成本在学校的能耗成本支出面居高不下，能源的不合理利用是对社会资源的巨大的浪费，成本上对学校和学生来说也是一个沉重的负担；对于整个社会而言，能源的不合理低效利用会极大的提高单位GDP的能耗，与我们目前大力倡导的节能减排和建设资源节约型、环境友好型社会的目标相违背。

3.学生宿舍安全隐患大。

由于宿舍没有热水供应，有些学生为了图便，不愿下楼洗澡，违规使用大功率电器如“热得快”在寝室烧热水。

这存在非常重的安全隐患：一是让宿舍的供电线路超负荷，二是使用过程中易因漏电，短路等原因而引发触电，火灾等安全事故，对学校的和谐运行产生重大的安全隐患。

4.无法凸显住宿条件优势。

高校在住宿及其它条件落后的情况下，也将失去一个明显的竞争能力，在未来大学生的生源呈现大幅回落的阶段中，生源的保证对学校实现可持续发展尤为重要。

二、空气能热泵热水系统简介1.公司简介纽瑞达科技（）有限公司是纽瑞达集团下属子公司之一，我们以美国和欧洲先进技术为依托，从事高新科技项目引进、咨询、销售、施工以及售后服务。

代理产品涵盖暖通设备、水处理设备、铁路产品、公路产品、煤矿设备等等。

我公司是金轮电器有限公司省战略合作伙伴，全权负责金轮电器有限公司生产的铭迪牌空气能热水机组在的销售、安装、售后等业务。

2.设备生产厂家介绍金抡电器有限公司创立于2001年，为中国最早的空气源、水地源热泵热水机组研发、制造企业之一，拥有知识产权局颁发的15项热泵专利。

星级酒店生活热水系统设计实例分析发表时间：2015-10-09T10:21:18.287Z 来源：《基层建设》2015年5期供稿作者：李宗泰[导读] 华南理工大学建筑设计研究院广东广州本文就星级酒店生活热水系统设计进行了探讨，相信对有关方面的需要能有一定帮助。

李宗泰华南理工大学建筑设计研究院广东广州 510000摘要：本文主要针对星级酒店生活热水系统设计展开了探讨，通过结合具体的工程实例，综合分析了水源热泵、冷凝热回收以及太阳能等节能技术手段，并对生活热水系统作了经济分析，以期能为有关方面的需要提供有益的参考和借鉴。

关键词：酒店；生活热水；系统设计0引言目前，能源紧张以及环境保护问题亦日益突出，近年来，如何更多更好地利用自然能源，特别是低品位能源，避免和减少环境污染，缓和能源紧张问题早已是人们所关注的课题。

而星级酒店作为生活热水的大需求建筑，如何在低能耗的情况下提供热水，成为了星级酒店生活热水系统设计的主要方向。

基于此，本文就星级酒店生活热水系统设计进行了探讨，相信对有关方面的需要能有一定帮助。

1工程概况某五星级酒店位于海南省三亚市，建筑面积为38000m2，地下1层，地上8层，建筑高度27.6m，生活热水供水温度60℃，五星级酒店生活热水系统必须完全满足热水需求，所选系统类型、储水箱及加热器应能够在各种流量条件下提供稳定的供水温度。

2系统设计根据以上要求，酒店拟采用太阳能集中生活热水系统，生活热水水源采用地下温泉水，水源热泵系统作为备用热源，并采用冷凝热回收技术，对冷水机组排放的冷凝热予以回收用于产生生活热水。

热泵替代燃油、燃气锅炉，可大大减小海域附近的空气污染。

系统原理图见图1。

2.1冷凝热回收技术的应用制冷机在生产冷量的同时需要通过冷却水携带走大量的冷凝热，这些热量一般都是通过冷却塔排入室外空气，不仅浪费了大量热能，还造成了严重的热岛效应。

通过回收这些低品位热量用于生产生活热水，不失为一项节能环保的措施。

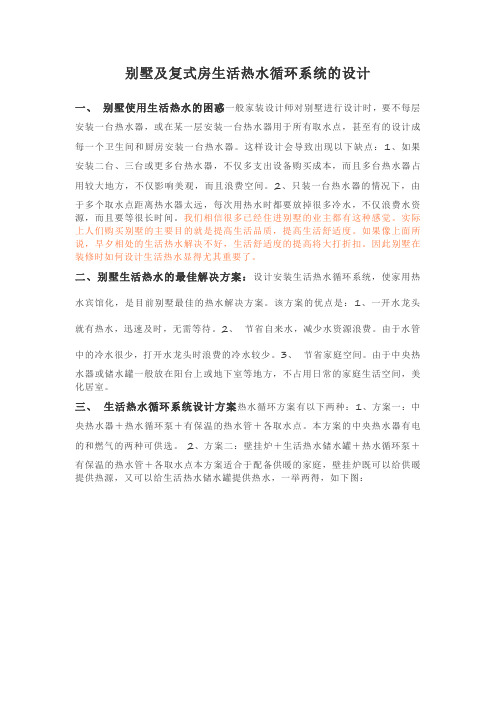

别墅及复式房生活热水循环系统的设计一、别墅使用生活热水的困惑一般家装设计师对别墅进行设计时，要不每层安装一台热水器，或在某一层安装一台热水器用于所有取水点，甚至有的设计成每一个卫生间和厨房安装一台热水器。

这样设计会导致出现以下缺点：1、如果安装二台、三台或更多台热水器，不仅多支出设备购买成本，而且多台热水器占用较大地方，不仅影响美观，而且浪费空间。

2、只装一台热水器的情况下，由于多个取水点距离热水器太远，每次用热水时都要放掉很多冷水，不仅浪费水资源，而且要等很长时间。

我们相信很多已经住进别墅的业主都有这种感觉。

实际上人们购买别墅的主要目的就是提高生活品质，提高生活舒适度。

如果像上面所说，早夕相处的生活热水解决不好，生活舒适度的提高将大打折扣。

因此别墅在装修时如何设计生活热水显得尤其重要了。

二、别墅生活热水的最佳解决方案：设计安装生活热水循环系统，使家用热水宾馆化，是目前别墅最佳的热水解决方案。

该方案的优点是：1、一开水龙头就有热水，迅速及时，无需等待。

2、节省自来水，减少水资源浪费。

由于水管中的冷水很少，打开水龙头时浪费的冷水较少。

3、节省家庭空间。

由于中央热水器或储水罐一般放在阳台上或地下室等地方，不占用日常的家庭生活空间，美化居室。

三、生活热水循环系统设计方案热水循环方案有以下两种：1、方案一：中央热水器＋热水循环泵＋有保温的热水管＋各取水点。

本方案的中央热水器有电的和燃气的两种可供选。

2、方案二：壁挂炉＋生活热水储水罐＋热水循环泵＋有保温的热水管＋各取水点本方案适合于配备供暖的家庭，壁挂炉既可以给供暖提供热源，又可以给生活热水储水罐提供热水，一举两得，如下图：四、热水循环系统突出特点：节能、舒适以上热水循环系统，采用温度和时间两种方式进行水温控制，在时间上可以进行预约设定，在家里没有人时不进行热水循环，在家人进家门前使热水循环起来，这样保证不会因为人不在家也进行循环而浪费能源，在温度上，可以自由设定自己喜爱的热水温度，在系统中的水温度低于设定的温度时，循环泵就开始循环，确保在设定的用水时间内系统的水始终保持恒定的设定温度。

⽣活热⽔设计⽅案⽣活热⽔设计⽅案⼀、⽤户基本情况：1、热源：市政管⽹蒸汽，蒸汽压⼒为0.3-0.4MPa。

2、⽤户⽬的：配置采暖及⽣活热⽔成套设备，⽤于⼩区采暖及⽣活⽤热⽔。

3、采暖热负荷：供回⽔温度为80-60℃；低区采暖⾯积为74000m2（1-15层）；⾼区采暖⾯积为22000m2，（15-29层）4、⽣活热⽔⽤⽔情况：a、低区为1—6层，共275户；b、中区（1）为7-14层，共358户；c、中区（2）为15-22层，共144户；d、⾼区为23-29层，共72户。

5、换热站室内建筑尺⼨为：换热站在地下负⼀层；层⾼5m。

⽣活热⽔设备区为：13300×11700×5000（H）；采暖设备区为：10600×11700×5000（H）；6、设备品牌、材质、控制的要求：⽔泵为国产名牌、温控阀为进⼝、⽣活热⽔设备材质为不锈钢；采暖循环泵采⽤变频控制。

⼆、⽣活热⽔热⽔量计算及设备选型（供⽔温度以60℃计）:⽣活热⽔⽤量以每户3⼝⼈，耗60℃热⽔100升/⽇.⼈计算。

三、采暖系统热负荷计算及换热机组设备选型：采暖热负荷取40W/m2。

（⽤户分户计量）换热站采暖热负荷计算表四、⼯作原理：采暖流程⼯作原理（蒸汽热源）:蒸汽进⼊分汽缸后经过滤器过滤进⼊波节管换热器与被加热⽔（采暖循环⽔）进⾏热交换：通过设置在供回⽔总管上的压差传感器所测定的压差，将供回⽔压差转换成标准电信号，由控制仪不断地与设定值进⾏⽐较，采⽤PID算法处理，将得出的调节参量传⾄变频器进⾏控制，⾃动调整变频器的输出频率，从⽽改变变频⽔泵电机转速。

系统需⽔量变⼤时，出⽔压⼒降低，控制器即对应输出⼀个增⼤的调节信号，变频器输出频率增加，⽔泵转速上升；反之，调节结果使⽔泵转速下降；最终保持供回⽔压差基本稳定在设定值，压⼒控制精度偏差⼀般不⼤于0.01MPa。

通过安装在机组出⽔管道上的温度感应器和蒸汽⼊⼝的温控阀来调节蒸汽流量，使被加热⽔出⼝温度保持在设定值,蒸汽放热变成的冷凝⽔排放⾄冷凝⽔箱。

热水系统设计规范篇一：热水设计标准5.1 热水用水定额、水温和水质5.1.1 本条所列“热水用水定额”同“原规范”《建筑给水排水设计规范》（GBJ 15—88）比较，作了如下方面的修改：1 与本规范给水章节的表3.1.10的内容相对应，增加了桑拿浴（淋浴、按摩池）、快餐厅、酒吧、咖啡厅、茶座、卡拉OK房、办公楼、健身中心等建筑物的相应热水用水定额。

2 本条表5.1.1-1对住宅、旅馆、医院等使用热水量较大的建筑物使用热水定额作了较大的调整，其理由如下：1）根据对一些建筑物实际用热水量的调查结果对比“原规范”4.1.2-1中的相应热水用水定额，后者数值明显偏高。

如北京市某一集中供应热水的高层住宅，经两年的实测统计资料，平均日热水用量为48L/人﹒d；北京市另一集中供应热水的住宅，据统计：年平均日用水量为116L/人﹒d，其中平均日用热水量为24L/人﹒d。

北京XX五星级宾馆，设计按旅客180L/床﹒d，用65℃热水计算，设计最高日用热水量为229.0m3/d，查1995年4～6月三个月的逐年用水量记录表（注：在此三个月内该宾馆出租率≥90%）：统计整理日平均热水量为168.2m3/d（供水温度按55℃计），扣除职工、厨房及洗衣房等公用部分的热水外，客人的用热水定额按65℃水计算为131.6L/床﹒d，折合为60℃的热水量为145.6L/床﹒d。

2）按“本规范”表“3.1.9”、表“3.1.10”给水量进行比例分配（见表6）：表6 给水量比例分配表注：1 表中洗浴用水定额的百分率值中住宅与旅馆是参加有关资料中的厨房、淋浴、盥洗三项之和的叠加值再考虑洗衣用水等附加因素而定。

医院所列不同类型的用水中包含有不用热水的占一定比例的清洁用水。

因此，其低值考虑。

办公楼的为34%～40%，但其总水量为25～35L/人·d。

而本规范中办公楼用水定额为30～50L/人·d，增大部分，其中应含有部分清洁用水量，故将值调整为30%。

生活热水系统设计说明一、引言二、系统组成及原理1.热水锅炉：选择一台高效、节能的热水锅炉作为热源。

锅炉通过燃烧燃料产生热量，加热水箱中的水。

2.加热水箱：设计一个适当容量的加热水箱，用于储存和加热热水。

加热水箱内部设置有加热器，将来自热水锅炉的热水导入水箱并加热。

3.管路系统：采用保温材料包裹的金属管道，将热水从加热水箱输送到卫生间、厨房等用水点。

在长距离输送管道中设置循环泵，以确保热水能迅速到达用户需要的位置。

4.温度控制系统：安装传感器和控制器，监测水温，并调节热水锅炉的工作状态。

当水温低于设定值时，控制器将启动热水锅炉加热水箱；当水温高于设定值时，控制器将关闭热水锅炉。

三、系统设计要点1.热水锅炉的选择：选择一台高效、环保的热水锅炉，最大程度地减少能源消耗和环境污染。

可以考虑使用天然气热水锅炉、电热水锅炉等。

2.加热水箱的设计：根据用户的需求和用水量确定加热水箱的容量。

一般情况下，家庭生活使用的加热水箱容量为100-300升。

3.管道的设计：根据用水点的位置和用水量，设计合理的管道布局。

管道尽量缩短，减少热量的散失。

在长距离输送管道中，采用保温材料包裹，提高输送效率。

4.温度控制系统的设计：选择高精度的传感器和可靠的控制器，实时监测和调节水温。

保证热水的稳定供应，并且避免过热和能源浪费。

四、系统的优势1.高效节能：采用高效的热水锅炉和优化的管道设计，减少能源消耗，提高系统效率。

2.稳定供水：加热水箱储存了足够的热水，可以满足用户的用水需求。

3.可靠性强：系统采用可靠的控制器和传感器，确保热水的稳定供应，并且能够自动监测和修复故障。

4.方便使用：用户只需打开水龙头，就可以随时获得热水，非常方便。

五、系统的维护和管理1.定期检查和维护热水锅炉，确保其正常运行。

2.清洗加热水箱，定期更换水质或清理水垢，以保证水质清洁。

3.定期检查管路系统，预防漏水和管道堵塞的问题。

4.更新控制器和传感器，以保证系统的稳定性和效率。

实时热水增压循环系统设计一、引言随着人们生活水平的提高，热水需求在日常生活中变得越来越重要。

然而在一些高层住宅或远离水源的地区，由于水压不够或输水管道过长，导致用户热水供应不足的问题愈发凸显。

为了解决这一问题，设计一套实时热水增压循环系统，可以有效解决用户热水供应不足的难题。

二、系统工作原理实时热水增压循环系统主要由加压泵、管道系统和控制器组成。

系统的工作原理如下：1. 加压泵将冷水从水源处加压送入热水贮存器，将热水从热水贮存器加压送入用户热水器。

2. 加压泵工作时，会检测热水贮存器中的水位，当水位低于设定值时，自动启动加压泵进行加水，直到水位达到设定值停止加水。

3. 当用户需要热水时，用户热水器的传感器会感知到用户的需求，传给控制器，控制器启动加压泵和循环泵，将热水从热水贮存器通过管道系统送至用户热水器。

4. 热水经过用户热水器加热后，再通过循环泵送回热水贮存器进行循环。

三、系统设计1. 加压泵：选择合适的加压泵，能够将冷水和热水加压并送至用户热水器。

2. 管道系统：设计合理的管道系统，包括进水管道、热水贮存器、用户热水器和循环管道，确保水流畅通。

3. 控制器：选用智能控制器，能够自动检测热水贮存器水位和用户需求，并控制加压泵和循环泵的启停。

4. 电源系统：为加压泵、循环泵和控制器提供电源，保证系统正常工作。

5. 安全措施：安装泄压阀和安全阀等安全设备，确保系统运行安全可靠。

四、系统优势1. 提供热水供应的同时增压，增加用户使用热水的满意度。

2. 实时监测热水贮存器水位和用户需求，自动启停加压泵和循环泵，提高系统的智能化程度。

3. 通过循环泵实现热水循环利用，减少能源浪费。

4. 安全可靠的设计，保证系统运行的安全性。

5. 系统结构简单，安装维护方便。

五、总结实时热水增压循环系统的设计可以有效解决用户热水供应不足的问题，提高用户生活的舒适度。

通过合理的系统设计和运行控制，可以实现热水的高效利用和能源的节约。
