生活热水系统

星级酒店生活热水系统设计实例分析发表时间：2015-10-09T10:21:18.287Z 来源：《基层建设》2015年5期供稿作者：李宗泰[导读] 华南理工大学建筑设计研究院广东广州本文就星级酒店生活热水系统设计进行了探讨，相信对有关方面的需要能有一定帮助。

李宗泰华南理工大学建筑设计研究院广东广州 510000摘要：本文主要针对星级酒店生活热水系统设计展开了探讨，通过结合具体的工程实例，综合分析了水源热泵、冷凝热回收以及太阳能等节能技术手段，并对生活热水系统作了经济分析，以期能为有关方面的需要提供有益的参考和借鉴。

关键词：酒店；生活热水；系统设计0引言目前，能源紧张以及环境保护问题亦日益突出，近年来，如何更多更好地利用自然能源，特别是低品位能源，避免和减少环境污染，缓和能源紧张问题早已是人们所关注的课题。

而星级酒店作为生活热水的大需求建筑，如何在低能耗的情况下提供热水，成为了星级酒店生活热水系统设计的主要方向。

基于此，本文就星级酒店生活热水系统设计进行了探讨，相信对有关方面的需要能有一定帮助。

1工程概况某五星级酒店位于海南省三亚市，建筑面积为38000m2，地下1层，地上8层，建筑高度27.6m，生活热水供水温度60℃，五星级酒店生活热水系统必须完全满足热水需求，所选系统类型、储水箱及加热器应能够在各种流量条件下提供稳定的供水温度。

2系统设计根据以上要求，酒店拟采用太阳能集中生活热水系统，生活热水水源采用地下温泉水，水源热泵系统作为备用热源，并采用冷凝热回收技术，对冷水机组排放的冷凝热予以回收用于产生生活热水。

热泵替代燃油、燃气锅炉，可大大减小海域附近的空气污染。

系统原理图见图1。

2.1冷凝热回收技术的应用制冷机在生产冷量的同时需要通过冷却水携带走大量的冷凝热，这些热量一般都是通过冷却塔排入室外空气，不仅浪费了大量热能，还造成了严重的热岛效应。

通过回收这些低品位热量用于生产生活热水，不失为一项节能环保的措施。

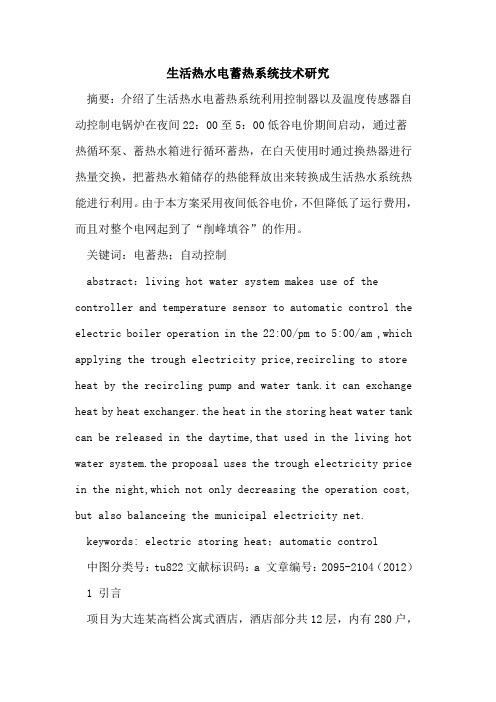

生活热水电蓄热系统技术研究摘要：介绍了生活热水电蓄热系统利用控制器以及温度传感器自动控制电锅炉在夜间22：00至5：00低谷电价期间启动，通过蓄热循环泵、蓄热水箱进行循环蓄热，在白天使用时通过换热器进行热量交换，把蓄热水箱储存的热能释放出来转换成生活热水系统热能进行利用。

由于本方案采用夜间低谷电价，不但降低了运行费用，而且对整个电网起到了“削峰填谷”的作用。

关键词：电蓄热；自动控制abstract：living hot water system makes use of the controller and temperature sensor to automatic control the electric boiler operation in the 22:00/pm to 5:00/am ,which applying the trough electricity price,recircling to store heat by the recircling pump and water tank.it can exchange heat by heat exchanger.the heat in the storing heat water tank can be released in the daytime,that used in the living hot water system.the proposal uses the trough electricity price in the night,which not only decreasing the operation cost, but also balanceing the municipal electricity net. keywords: electric storing heat；automatic control中图分类号：tu822文献标识码：a 文章编号：2095-2104（2012）1 引言项目为大连某高档公寓式酒店，酒店部分共12层，内有280户，其中四楼为健身房和桑拿，共计30个淋浴喷头。

某住宅中央空调及生活热水系统方案选择摘要：介绍了当前常用的住宅中央空调系统及生活热水系统的几种方式，重点介绍分体多联机空调系统、空气源热泵热水机组的方案。

关键词：住宅中央空调；分体多联机空调系统；空气源热泵热水机组1概述由于我国经济飞速发展，人们对更好生活质量的不断追求，别墅、复式等多层住宅不断出现，基于舒适、卫生、节能和保证建筑外立面美观等因素，人们对传统的家用空调方式已经深感不满，一般不再采用以窗式空调器、壁挂式和柜式一拖一分体空调器为主的传统的家用空调方式，转而采用制冷/制热速度更快、可以灵活布置新风、能效比更高的家用中央空调。

在珠三角地区，冬季最低气温一般在5℃以上。

目前，家用中央空调有两种基本方式分体多联机空调系统、风冷热泵冷热水机组加风机盘管空调系统。

家用生活热水系统一般有燃气、电热、太阳能加电辅助及空气源热泵。

较为节能的是后二者，本文将对其进行对比。

本别墅共四层，其中地面三层，地下一层。

总面积约600平方米，功能有客厅、卧室、餐厅、健身房及娱乐室。

2方案分析、选择2.1空调方案：风冷热泵冷热水机组加风机盘管空调系统与分体多联机空调系统相比：2.1.1前者多了冷冻水循环水泵、膨胀水箱这两种设备，从而导致前者比后者使用过程中需要更多的维护工作量及更多的维修机会；2.1.2前者室内外机之间传递能量的介质是水，后者室内外机之间传递能量的介质是冷媒(如R410a)，前者较后者需要更大的管径，即要占用更大纵向管井和横向天花内的空间，这在本别墅中是不利的；对室内机来说，后者具有较低的蒸发温度，制冷更快；2.1.3后者采用的多达几百级调节的电子膨胀阀较前者的只有通和断两种状态的电动二/三通阀更能精确的控制温度的波动，带来更高的舒适性；2.1.4能效比方面，两者的冷凝器端均是风冷的，效率是一样的；后者冷媒在室内外机之间的铜管内流动，所损失的能量由压缩机提供，前者室内外机之间的是冷冻循环水，其损失由冷冻水泵耗能补充，二者耗能应该是差别不大的；2.1.5取暖方面，一般来说前者的水介质要比后者的冷媒介质的温度要低一些，虽然制热慢一点，但是没有那么燥，人员感觉要舒服一点；但是后者的室外机压缩机是变频的或变容量的，如果将温控器的温度调低一点，室内机的送风温度也不会太高，可以保证舒适性。

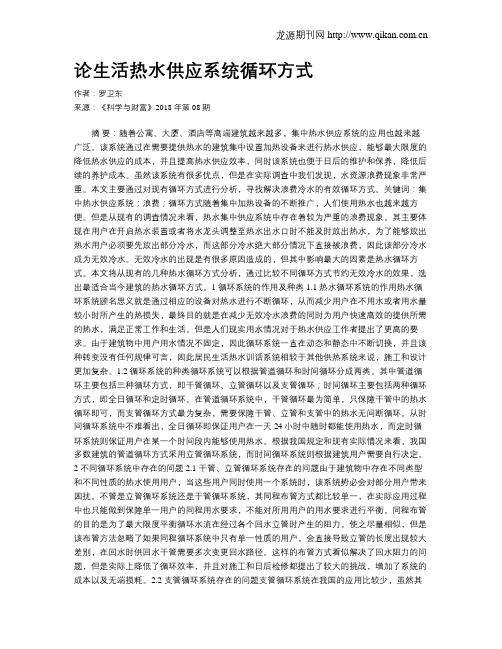

论生活热水供应系统循环方式作者：罗卫东来源：《科学与财富》2018年第08期摘要：随着公寓、大厦、酒店等高端建筑越来越多，集中热水供应系统的应用也越来越广泛。

该系统通过在需要提供热水的建筑集中设置加热设备来进行热水供应，能够最大限度的降低热水供应的成本，并且提高热水供应效率，同时该系统也便于日后的维护和保养，降低后续的养护成本。

虽然该系统有很多优点，但是在实际调查中我们发现，水资源浪费现象非常严重。

本文主要通过对现有循环方式进行分析，寻找解决浪费冷水的有效循环方式。

关键词：集中热水供应系统；浪费；循环方式随着集中加热设备的不断推广，人们使用热水也越来越方便。

但是从现有的调查情况来看，热水集中供应系统中存在着较为严重的浪费现象。

其主要体现在用户在开启热水装置或者将水龙头调整至热水出水口时不能及时放出热水，为了能够放出热水用户必须要先放出部分冷水，而这部分冷水绝大部分情况下直接被浪费，因此该部分冷水成为无效冷水。

无效冷水的出现是有很多原因造成的，但其中影响最大的因素是热水循环方式。

本文将从现有的几种热水循环方式分析，通过比较不同循环方式节约无效冷水的效果，选出最适合当今建筑的热水循环方式。

1 循环系统的作用及种类1.1 热水循环系统的作用热水循环系统顾名思义就是通过相应的设备对热水进行不断循环，从而减少用户在不用水或者用水量较小时所产生的热损失，最终目的就是在减少无效冷水浪费的同时为用户快速高效的提供所需的热水，满足正常工作和生活。

但是人们现实用水情况对于热水供应工作者提出了更高的要求。

由于建筑物中用户用水情况不固定，因此循环系统一直在动态和静态中不断切换，并且该种转变没有任何规律可言，因此居民生活热水训话系统相较于其他供热系统来说，施工和设计更加复杂。

1.2 循环系统的种类循环系统可以根据管道循环和时间循环分成两类。

其中管道循环主要包括三种循环方式，即干管循环、立管循环以及支管循环；时间循环主要包括两种循环方式，即全日循环和定时循环。

给水室内给水系统的任务，是将室外给水管网中的水引进建筑物内，并送至各种用水设备处，满足室内生活和消防用水的要求。

一、室内给水系统的分类室内给水系统按其供水对象可分为生活给水系统、消防给水系统。

1、生活给水系统满足人们饮用、烹调、盥洗、洗涤、沐浴等生活用水的室内给水系统，称为生活给水系统。

这种系统要求水质必须严格符合国家规定的生活饮用水水质标准。

2、消防给水系统满足层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水的室内给水系统，称为消防给水系统。

消防用水对水质要求不高，但必须按建筑防火规范要求，保证有足够的水量和水压。

给水方式一、直接给水方式室外给水管网的水量、水压在一天内任何时间都能满足室内用水要求，不再设置调节、增压设施而直接与室外给水管网连接的给水方式称为直接给水方式。

低层建筑一般采用直接给水方式。

二、单设水箱的给水方式室外给水管网水量充足但水压昼夜周期性不足时，即白天用水峰值时水压不足，夜间用水低谷时水压能满足用水点要求时采用。

在屋顶设置高位水箱，夜间用室外给水管网的水压向水箱供水，白天用水高峰期向室内给水管网供水，高位水箱又叫夜间水箱，用于调节水量和压力。

下面几层与室外给水管网直接连接，利用室外管网水压供水，上面几层则靠屋顶水箱调节水量和水压，由水箱供水。

三、设贮水池、水泵和水箱的联合给水方式室外给水管网水压经常性不足，而且不允许水泵直接从室外管网吸水和室内用水不均匀时，常采用该种供水方式。

这种方式利用水泵将水池中的水提升至高位水箱，用高位水箱储存调节水量并向用户供水。

水箱内设水位继电器来控制水泵的开停（水箱内水位低于最低水位时开泵，满至最高设计水位时停泵）。

四、分区给水方式（多层建筑物）在多层建筑中，由于室外管网供水压力较低，只能满足建筑物下面几层的用水，而不能满足上面楼层的需要。

为充分有效地利用室外管网的压力，上面楼层设水泵和水箱联合供水，下面几层直接由室外管网供水，这就形成上下分区的供水形式，五、设气压给水设备的给水方式气压给水设备是利用密闭贮罐内空气的压缩或膨胀使水压力上升或下降的特点来调节和压送水量的给水装置，其作用相当于高位水箱或水塔。

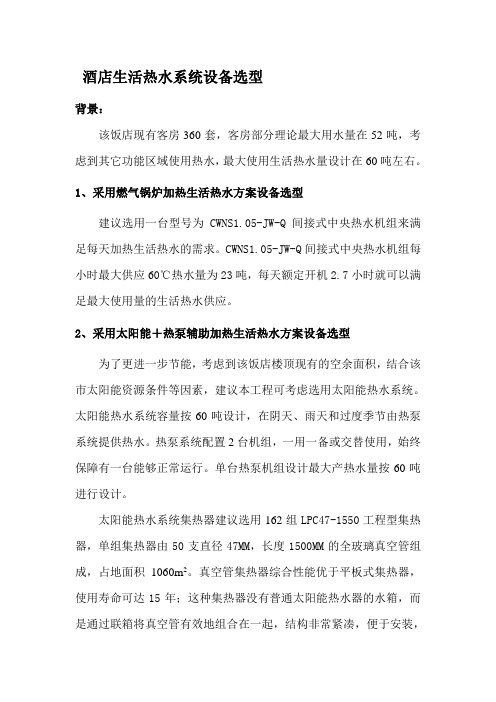

酒店生活热水系统设备选型背景：该饭店现有客房360套，客房部分理论最大用水量在52吨，考虑到其它功能区域使用热水，最大使用生活热水量设计在60吨左右。

1、采用燃气锅炉加热生活热水方案设备选型建议选用一台型号为CWNS1.05-JW-Q间接式中央热水机组来满足每天加热生活热水的需求。

CWNS1.05-JW-Q间接式中央热水机组每小时最大供应60℃热水量为23吨，每天额定开机2.7小时就可以满足最大使用量的生活热水供应。

2、采用太阳能＋热泵辅助加热生活热水方案设备选型为了更进一步节能，考虑到该饭店楼顶现有的空余面积，结合该市太阳能资源条件等因素，建议本工程可考虑选用太阳能热水系统。

太阳能热水系统容量按60吨设计，在阴天、雨天和过度季节由热泵系统提供热水。

热泵系统配置2台机组，一用一备或交替使用，始终保障有一台能够正常运行。

单台热泵机组设计最大产热水量按60吨进行设计。

太阳能热水系统集热器建议选用162组LPC47-1550工程型集热器，单组集热器由50支直径47MM，长度1500MM的全玻璃真空管组成，占地面积1060m2。

真空管集热器综合性能优于平板式集热器，使用寿命可达15年；这种集热器没有普通太阳能热水器的水箱，而是通过联箱将真空管有效地组合在一起，结构非常紧凑，便于安装，同时运行相当可靠，集热效率较高。

这种集热器在该地区可以保证春秋季节每日晴好天气下每台每天提供375--420升热水，全年平均温升30℃（45℃-15℃）。

热泵辅助系统建议选用2台制热量为85kw的空气源热泵热水机组，其输入功率为24kW（品牌不同，输入功率有区别）。

单台小时产60℃热水量为2.5吨，两台热泵机组每天最大产热水量可达到120吨，完全满足酒店使用热水最大量的需求。

太阳能热水系统主要是最大量的节约卫生热水的运行费用。

在春、秋、夏三季晴好天气，太阳能热水系统能够提供最大用生活热水量的要求。

热泵系统作为太阳能冬季和其它季节雨天、阴天等情况下的备用补充能源。

生活热水系统设计说明一、引言二、系统组成及原理1.热水锅炉：选择一台高效、节能的热水锅炉作为热源。

锅炉通过燃烧燃料产生热量，加热水箱中的水。

2.加热水箱：设计一个适当容量的加热水箱，用于储存和加热热水。

加热水箱内部设置有加热器，将来自热水锅炉的热水导入水箱并加热。

3.管路系统：采用保温材料包裹的金属管道，将热水从加热水箱输送到卫生间、厨房等用水点。

在长距离输送管道中设置循环泵，以确保热水能迅速到达用户需要的位置。

4.温度控制系统：安装传感器和控制器，监测水温，并调节热水锅炉的工作状态。

当水温低于设定值时，控制器将启动热水锅炉加热水箱；当水温高于设定值时，控制器将关闭热水锅炉。

三、系统设计要点1.热水锅炉的选择：选择一台高效、环保的热水锅炉，最大程度地减少能源消耗和环境污染。

可以考虑使用天然气热水锅炉、电热水锅炉等。

2.加热水箱的设计：根据用户的需求和用水量确定加热水箱的容量。

一般情况下，家庭生活使用的加热水箱容量为100-300升。

3.管道的设计：根据用水点的位置和用水量，设计合理的管道布局。

管道尽量缩短，减少热量的散失。

在长距离输送管道中，采用保温材料包裹，提高输送效率。

4.温度控制系统的设计：选择高精度的传感器和可靠的控制器，实时监测和调节水温。

保证热水的稳定供应，并且避免过热和能源浪费。

四、系统的优势1.高效节能：采用高效的热水锅炉和优化的管道设计，减少能源消耗，提高系统效率。

2.稳定供水：加热水箱储存了足够的热水，可以满足用户的用水需求。

3.可靠性强：系统采用可靠的控制器和传感器，确保热水的稳定供应，并且能够自动监测和修复故障。

4.方便使用：用户只需打开水龙头，就可以随时获得热水，非常方便。

五、系统的维护和管理1.定期检查和维护热水锅炉，确保其正常运行。

2.清洗加热水箱，定期更换水质或清理水垢，以保证水质清洁。

3.定期检查管路系统，预防漏水和管道堵塞的问题。

4.更新控制器和传感器，以保证系统的稳定性和效率。

曹妃甸会所生活热水系统问题分析
一．现状：生活热水系统热源采用空气源热泵热水机组，储水箱有效容积约 1.0立方米（开始），热水箱与热泵机组间循环泵流量
12.5m3/h，扬程20m，从水箱为会所内供热水水泵流量3.7m3/h，
扬程28m。

会所内生活热水供应严重不足。

二．问题原因分析：供水泵流量太小（约1L/s），部分流量还要通过循环管回流，水量严重不足。

三．修改方案：建议在目前现状下加大热水箱容积至4.0立方米以上，将水箱与热泵机组间循环泵（流量12.5m3/h，扬程20m）与从水箱为会所内供热水水泵（流量3.7m3/h，扬程28m）互换，并将供水泵（流量12.5m3/h，扬程20m）改为变频调速，以适应用水量变化的要求；在会所热水循环管上加设调节阀，根据使用情况调节循环流量，在热水箱与与热泵机组间循环管上加调节阀，增大水箱与空气源热泵热水机组间管道阻力，以保证循环泵（流量3.7m3/h，扬程28m）的正常运行，各水泵进、出水管加设压力表，以便监测水泵的运行状况；管理上，会所内向水池注热水的时段要与其他用热水点的使用时段有效错开，保证其不相互影响。

唐山铭嘉建筑设计咨询有限公司。

冷凝热回收制备生活热水的供水系统选择及水暖配合设计摘要】本文主要就全热回收及部分热回收为主，介绍冷凝热回收的应用及存在的问题。

通过实例的分析，提出了更为合理的冷凝热回收制备生活热水的流程并进行了简单的经济分析。

就水暖配合设计提出了可行的方法。

【关键词】全热回收，部分热回收，板换1、全热回收下热水供水系统的选择及存在的问题全热回收制备生活热水时，由于热回收冷凝器与标准冷凝器为并联关系，所有的冷凝热都需要由生活热水带走，对于冷凝器来讲，适当的冷却水流量可以保证机组的工作效率，当水流国小，不仅冷凝压力升高，制冷量下降，严重时可能导致压缩机故障，为此，制冷剂设置了流量保护继电器，设定复位流量为额定流量的60~80%【1】。

也就是说全热回收工况下，热水的流量应大于额定工况下循环冷却水流量的60~80%，否则水流量继电器动作，冷水机组停止工作。

以苏州某酒店为例，建筑面积4.5万平米，客房数268间，建筑高度99m。

制冷负荷4800kw；设计日热水用量148m3/d，夏季设计小时耗热量1129kw，热水系统分四个区。

设计采用YORK的两台功率320kw全热回收机组（制热水一用一备）和一台制冷量2400kw离心水冷机组制冷，单台热回收螺杆机组热回收制热水温度50/55C，热回收工况时制冷功率为819kw，制热功率为1139kw，要求制热热水循环流量194m3/h。

如果采用闭式系统，则热水系统流程图如图1：选择两小时的储热容积，用水量最大的一个分区最大小时用水量为7.17m3/h，储水容积为15m3，则在分开控制情况下，全部热水由50°C加热到55°C只需要278秒，而用水量最小的一个分区，这个时间仅需要185秒。

这势必造成大流量循环泵的频繁启动和水冷机组的频繁切换，而闭式系统增大闭式储水罐的容积，对机房面积及系统造价影响较大。

而且冷凝热回收冷凝器只有一个加热回路，要与四个给水分区对接，需要增加四组板式换热器，不仅增加了系统的复杂程度，而且使原本不高的回收热水水温的水温度更低，热回收的利用价值降低。

生活热水系统
生活热水系统是现代家庭不可或缺的一部分，它为我们提供了洗澡、洗衣、洗
碗等日常生活所需的热水。

随着科技的不断发展，热水系统也在不断更新和改进，以满足人们对舒适生活的需求。

在过去，人们使用的热水系统多是传统的燃气热水器或者电热水器，它们存在
着能耗高、安全隐患大、使用寿命短等问题。

而如今，随着太阳能热水系统、地源热泵热水系统等新型热水系统的出现，人们可以更加环保、节能地享受热水带来的舒适。

太阳能热水系统利用太阳能将水加热，不仅能够节约能源，还能减少对环境的
污染。

地源热泵热水系统则是利用地下热能将水加热，同样具有高效节能的特点。

这些新型热水系统的出现，为人们的生活带来了更多的选择和便利。

除了热水系统本身的更新换代，智能化技术也为生活热水系统带来了新的发展。

通过智能控制系统，人们可以远程控制热水器的开关和温度，实现智能化的节能管理。

同时，智能热水器还可以根据家庭成员的使用习惯，智能调节热水的温度和用水量，进一步提高能源利用效率。

生活热水系统的发展不仅为我们的生活带来了更多的舒适和便利，也为环境保
护和能源节约做出了贡献。

在未来，随着科技的不断进步，我们相信生活热水系统会变得更加智能、高效，为人们的生活带来更多惊喜和便利。
