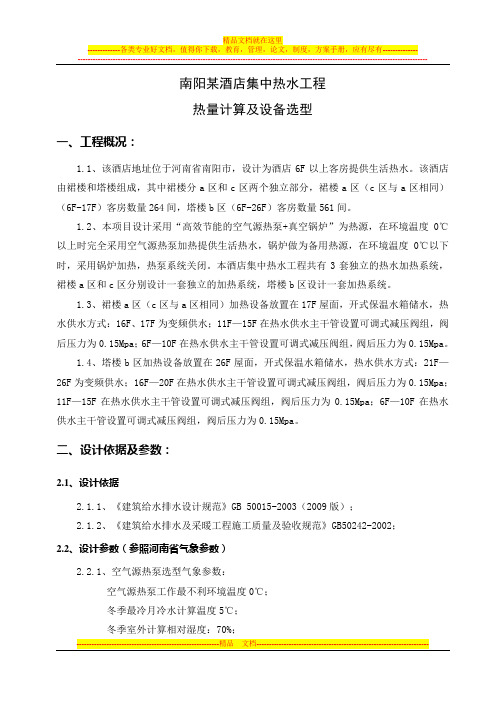

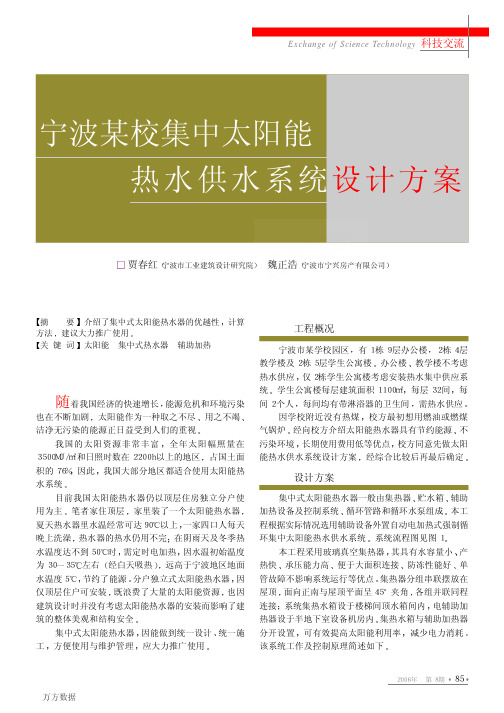

南阳某酒店集中热水工程热量计算及设备选型一、工程概况：1.1、该酒店地址位于河南省南阳市，设计为酒店6F以上客房提供生活热水。
该酒店由裙楼和塔楼组成，其中裙楼分a区和c区两个独立部分，裙楼a区（c区与a区相同）（6F-17F）客房数量264间，塔楼b区（6F-26F）客房数量561间。
1.2、本项目设计采用“高效节能的空气源热泵+真空锅炉”为热源，在环境温度0℃以上时完全采用空气源热泵加热提供生活热水，锅炉做为备用热源，在环境温度0℃以下时，采用锅炉加热，热泵系统关闭。
本酒店集中热水工程共有3套独立的热水加热系统，裙楼a区和c区分别设计一套独立的加热系统，塔楼b区设计一套加热系统。
1.3、裙楼a区（c区与a区相同）加热设备放置在17F屋面，开式保温水箱储水，热水供水方式：16F、17F为变频供水；11F—15F在热水供水主干管设置可调式减压阀组，阀后压力为0.15Mpa；6F—10F在热水供水主干管设置可调式减压阀组，阀后压力为0.15Mpa。
1.4、塔楼b区加热设备放置在26F屋面，开式保温水箱储水，热水供水方式：21F—26F为变频供水；16F—20F在热水供水主干管设置可调式减压阀组，阀后压力为0.15Mpa；11F—15F在热水供水主干管设置可调式减压阀组，阀后压力为0.15Mpa；6F—10F在热水供水主干管设置可调式减压阀组，阀后压力为0.15Mpa。
二、设计依据及参数：2.1、设计依据2.1.1、《建筑给水排水设计规范》GB 50015-2003（2009版）；2.1.2、《建筑给水排水及采暖工程施工质量及验收规范》GB50242-2002；2.2、设计参数（参照河南省气象参数）2.2.1、空气源热泵选型气象参数：空气源热泵工作最不利环境温度0℃；冬季最冷月冷水计算温度5℃；冬季室外计算相对湿度：70%；2.2.2、真空锅炉选型气象参数：冬季最冷月冷水计算温度5℃； 冬季室外计算相对湿度：70%； 2.3、热负荷计算参数2.3.1、裙楼a 区（c 区与a 区相同）（6F-17F ）客房数量264间，塔楼b 区（6F-26F ）共有客房561间。
.集中集热—分户储热太阳能热水系统 技术方案..工程分公司工程技术部 2010 年 10 月 08 日.目录 1. 工程概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11 2. 太阳能热水系统的选择确定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥13 3. 设计依据及相关参数‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11 4. 太阳能热水系统产品配置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥14 5. 工程各部件及性能指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥19 6. 太阳能工程效益分析‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥21 7. 类似工程案例‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥23...一 项目概况临港新城宜浩家园由临港新城投资建设投资建设，是为了配合南汇区政 府迁至临港新城而建设的配套商品房。
项目位于重点建设的三大新城之一的 临港新城之，基地用地规划性质为居住用地，规划允许建筑性质为住宅及配 套公建。
本项目由现代建筑设计（集团）完成本项目初步设计，利用基地的 优越的自然环境，创造出一个清新活泼的都市生活环境，使得本居住区成为 集多层、小高层、配套公建和商业于一体的现代化的大型生态居住区。
项目规划用地 55 万平方米，总建筑面积约 62 万平方米。
其中多层住宅 (4 层)195 栋，小高层住宅(12 层)16 栋，另含配套商建及地下车库。
鉴于当前常规能源日益紧，环境问题益突出，甲方拟利用国家鼓励和扶 持使用的，清洁、环保和可再生的太阳能资源，为该住宅园区全部住户提供 生活热水。
这既是贯彻执行党和国家努力建设节约型和谐社会的要求，努力 实施可持续发展战略的具体措施，也符合《建筑给水排水设计规》GB 50015 —2003 第 5.2.2 条“热水供应的热源宜首先利用工业余热、废热、地热和太 阳能”的规定。
...二 太阳能热水系统的形式力诺瑞特太阳能多年致力于对住宅建筑太阳能热水系统的深入研究、实 践，设计了并承建了多种类型的住宅建筑太阳能热水系统，通过总结优化形 成了成熟的太阳能热水系统方案系列，供不同建筑形式及用户要求选择使用。
从实际案例解读城市集中热水供暖系统暖气不热原因及解决方案摘要：供暖系统运行过程中，个别、局部或系统性暖气不热的现象时有发生，产生的原因也是千差万别，通过典型实践案例，深入分析了常见暖气不热的原因和行之有效的解决方案，为解决实际问题提供了思路。
关键词：集中供暖、典型案例、不热原因、解决方案在寒冷的北方，冬季供暖是关乎人们生活的头等大事，供暖的方式也多种多样，由于城市热网，区域热网或集中供暖锅炉房为热源供暖的集中式热水供暖技术比较成熟、安全、可靠，使用价格较便宜，我国北方绝大多数城市均采用该种供暖方式。
现就就城市集中热水供暖系统暖气不热原因及解决方案，结合实际案例进行解读。
1案例解读1.1案例一：鞍钢嘉园小区（1）基本概况鞍钢嘉园小区总建筑面积12.3万㎡，共计6项单位工程，建筑层数为27～29层，余热水供暖，小区内设置加压泵站，1#-6#楼均分为高、中、低区，供暖设计工作压力高区-1.08Mpa；中区-0.77Mpa；低区-0.52Mpa。
室内钢质散热器采暖，采取单管跨越式。
（2）采暖出现缺陷1）2#楼东二单元末端支线、干管不热；东一单元中区18层末端东户集气，压力不足；东二单元中区18层末端东西户集气，压力不足。
2）3#楼东一单元高区末端28层-47#、东二单元高区末端28层-95#有集气现象，水箱间严重集气，散热器内无水，压力不足，供暖效果较差。
3#楼东一单元中区末端16层-24#、东二单元中区末端16层-71#有集气现象，压力不足。
3）4#楼高区正在改造，东二单元中区末端17层-77#有集气现象，压力不足。
统计数据分析，2#、3#、4#、5#楼高中区普遍有集气、压力不足现象，特别是2#、3#、4#楼更为严重，水箱间散热器几乎处于无水状态。
（3）原因分析1）从观察结果来看，统计数据分析，2#、3#、4#、5#楼高中区普遍有集气、压力不足现象，由于位于高点的2#、3#、4#楼采暖效果更为不好，特别是2#、3#、4#楼更为严重，水箱间散热器几乎处于无水状态，原因为泵站供暖压力不够，造成末端高点用户供回水资用压力不够，空气更容易从这些末端不利点进入，造成集气现象，循环不畅。
太阳能集中热水系统设计实例分析摘要：随着太阳能应用水平和技术的不断提高，太阳能热水系统越来越受到人们的重视。
太阳能热水系统可提供近乎免费的生活热水，但其受天气影响难以全天候运行，需要设置辅助加热装置，而空气源热泵是较易实现且自身就有节能特点的热源形式。
本文结合某工程实例，谈谈太阳能集中热水系统的设计过程。
关键词：太阳能；集中热水系统；原理；节能目前我国大力提倡环境保护和建设节约型社会，动员和激励全社会节约和高效利用各种资源。
而太阳能以清洁、取之不竭、安全、经济效益好等显著优势，已越来越受到社会各方面的关注。
而在太阳能产业的发展中，太阳能热水器的热利用转换技术无疑是最为成熟的。
太阳能热水系统是吸收太阳辐射能为热源，将太阳能转为热能以达到加热水的目的的整套装置，包括太阳能集热装置、储热装置、循环管路装置等。
本系统的最大优势在于，在日照充足条件下，整个系统运行成本几乎为零，这也是在太阳能比较丰富的地区以太阳能作为生产热水主要能源的重要原因。
下文结合工程实例，对空气源热泵辅助加热的太阳能集中热水系统（下文简称系统）的设计过程进行分析和探讨。
一、工程概况及设计原则某工程位于深圳，由3栋18层的小高层住宅，每栋分A,B座，每座每层4户，一层架空，每栋均设置独立的太阳能集中热水系统。
以其中1栋为例，热水用水定额80L/(人.d)，热水日最高用水量为38.08m3，最大时用水量为4.76m3/h，冷水计算温度ti=15℃，热水计算温度tend=60℃，设计小时耗热量为210.5KJ/h。
采用集中太阳能热水系统，配以空气源热泵为辅助加热。
在进行系统设计和产品选择时主要考虑了以下几个原则：(1)保证用户热水供应的连续性和稳定性。
平常尽可能多利用太阳能，日照不充足时通过可靠的辅助加热措施，保证用户随时使用热水；(2)采用成熟的太阳能热水技术，通过优化系统配置，控制初期建设投资，并避免复杂的后期运行维护管理；(3)与建筑设计同步进行，解决好与建筑一体化的问题，以及系统冬季防冻、漏电、防雷等安全问题；二、系统原理分析1、系统原理深圳地区在全国的太阳能条件方面属于资源一般区中的较高水平，年日照时数为1975h，水平面上年太阳辐照量5225MJ/(m2 •a)。
例析集中式太阳能热水系统设计1 前言用太阳能加热低温热水（小于100℃）的太阳能热水系统，是当前太阳能利用中技术最成熟、经济上最具竞争力、应用最广泛、产业化发展最快的领域。
笔者根据《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）和《建筑給水排水设计规范》GB50015-2003（2009版），整理出集体宿舍太阳能加热系统的设计计算方法和步骤，供工程设计参考。
集体宿舍太阳能热水系统由两个循环系统和一个辅热系统组成。
循环一是由太阳能集热器、集热系统循环泵、定压膨胀罐、和相应管道阀门组成。
循环介质为传热工质，温度控制器S1和S2分别设置在水箱底部和集热系统出水口，温度传感器的信号传送到控制器T1中。
当二者温差大于某数值时（一般设定为5～10℃），控制器控制循环泵1开启，经太阳能集热器加热的传热工质将集热系统的热量传输到水箱，当二者温度差小于设定汁时（一般为2～5℃），循环泵停止工作。
循环二是热水供应系统循环，以保证用水温度的均衡。
辅热系统由电加热器及相应管道阀门组成，当冬天或阴雨天气，太阳能热水系统效能差时才使用。
在采用辅助热源加热时，当储热水箱内的水温已达到设定水温时，水温通过控制器使电加热器停止，待储热水箱水温降到设定的低水温时再开启电加热器。
2设计计算步骤和方法2.1设计小时耗热量：Qh=Kh·Qd （2-3）Kh——小时变化系数这里需要说明的是，设计小时耗热量与高日高时热水用量有关，但与太阳能热水系统供热量并无直接联系，因为当太阳能热水系统制备的热水储存在贮热水箱内后，热水是由水箱供给，若水箱的容积足够大，则系统供热量最小不小于平均小时耗热量即可，为了提高保障性，可乘1.3～1.5的保险系数。
2.2 设计秒流量、热水循环流量：（1）设计秒流量公式qg= 0.2α （2-5）（2）热水系统的热水循环流量计算，全天供应热水系统的循环流量按下式计算：qx= QS/C （L/h）（2-6）式中：qx——循环流量，L/h；C——水的比热，4.187KJ/（kg·℃）；QS——配水管道系统的热损失KJ/h，可按设计小时耗热量的3%～5%采用；——配水管道的热水温差，℃，一般取5～10℃；2.3太阳能集热器总面积的确定（1）直接式系统集热器总面积：Ac= [QWcρr（tend-tL）ƒ]/[JTηcd（1-ηL）] （2-7）式中：Ac——直接式系统集热器总面积，m2 ；QW——日平均用热水量，L/d ；ρr——热水密度，kg/L ；tend——贮水箱内水的终止设计温度，℃；tL——水初始温度，℃；ƒ——太阳能保证率，无量纲，根据系统使用期内的太阳辐照、系统经济性能及用户要求等因素综合考虑后确定，一般在0.30～0.80范围内。
论太阳能集中热水系统设计摘要:本文结合某高层建筑住宅群太阳能集中热水系统工程实例，论述了太阳能集中热水供水系统在高层建筑群的设计特点，其中有集热器的选型及布置，辅助加热方式和热源的选择，热水供水方式，以期给大家在太阳能集中热水系统设计中提供指导。
关键词:高层建筑群太阳能热水系统集热器节能效益１工程概况某高层建筑住宅群，总建筑面积约17万ｍ２，分两期施工建造，其供热系统均采用太阳能集中供热。
一期建设第1～15栋，均为13层，建筑高度40.1ｍ，集热器集中放置在屋面能有效利用太阳光能的位置。
二期建设第16～18栋，其中第16栋为30层，建筑高度87ｍ，第17、18栋为32层，建筑高度92.6ｍ，集热器除放置在屋面可有效利用太阳能位置外，还布置在女儿墙和侧立面及阳台上，以保证足够的热源。
2本工程太阳能热水供水系统的主要特点建设方要求本项目全部18栋高层建筑群均采用太阳能集中热水系统，供应全部住户热水，要求投资省、运行费用低、管理简单，对热水供应的质量未作过高的要求。
针对甲方要求，设计在太阳能利用上具有以下几个特点。
2.1集热器的布置太阳能集热器在中高层住宅中，首先考虑安装在建筑物顶部，在建筑外观上不会影响建筑景观；同时，集热器的安装排列不受建筑物走向的限制，可以达到系统最佳的集热效果。
中高层住宅太阳能热水系统的设计，应满足太阳能集热器面积使所有的住户都有权利使用上太阳能热水。
本项目采用太阳能集中供热系统，以单栋为一个小系统，相对独立。
一期工程的15栋13层住宅，在屋面安装平板式集热器已能满足整栋热水需要的热量，与12层以下民用建筑的太阳能集热系统相同。
二期的3栋高层建筑，楼层数均超过30层，单靠屋面安装集热器，不能满足供热需求，设计中利用了女儿墙和侧立面阳台安装集热器，以达到足够的集热面积从而满足用户的供热需求。
第16栋住宅30层，分为Ａ座和Ｂ座两个完全对称结构，共有290户。
设计所需集热面积为313ｍ２，屋面面积为330ｍ２，能安放集热器的有效面积约为250ｍ２，按一块集热板的集热面积约为2ｍ２考虑，光靠屋面面积显然不能满足设计需要，因此利用女儿墙和南侧立面阳台安装集热器来补足。
太阳能集中热水系统设计实例与分析摘要通过太阳能集中热水系统在住宅小区的设计实例,介绍其工作原理、设计要点以及在实际工程中的可行性。
关键词太阳能集中热水实例前言目前我国大力提倡环境保护和能源节约,使得太阳能技术得到长足的发展，家用太阳能热水器走进了千家万户。
太阳能热水器具有节约能源、减少环境污染、使用方便、经济效益明显等优点。
据资料显示:河北省年平均日照量在2400~3100小时之间,太阳能的利用具有很大的潜力。
但是有些项目太阳能热水系统尚未完全纳入建筑设计,一些住户在购买商品房后只能各自安装太阳能热水器。
由于没有统一的规划, 太阳能热水器在布置上很零散，不仅可靠性差，而且影响建筑整体美观。
若采取统一设计，集中规划，将会使这一状况得到有效改观。
现结合保定市新一代高层居住区（C区）二期工程中12#楼太阳能集中热水系统来进行方案阐述和应用分析。
1工程概况本工程热水量要求每户按100升/日计算，跃层的按两户设计，单身公寓按一套设计。
12#楼四个单元合计90户。
一单元合计36户，二单元合计32户，一、二单元合为一个系统，总用水户数共68户，设计用水量6.8吨/日。
三单元合计28户，四单元合计32户，三、四单元合为一个系统，总用水户数共60户,设计用水量6吨/日。
供水温度：50ºC；设计恒温水箱水温为50ºC;供水时间：全天24小时；辅助电加热：本工程将电加热和储热水箱分离，通过循环水泵使水在水箱和加热装置间进行循环，既可以提高电加热的使用寿命，也方便维修；给水系统：主管路采用变频及循环给水，保证主管路中的水恒为热水；冷水计算温度：当地地表水温为10-15 ºC，取10ºC(以春秋季节计算)。
2太阳能系统运行原理考虑到每套太阳能控制系统在楼顶，对系统的监控比较麻烦，并且考虑到强任凤彦，男，1969年1月，大学，高级工程师电和弱电分离等因素，本工程设计远程控制显示器及楼顶强电控制柜，根据控制目的配置一套远程监控控制显示器放置在楼内值班室或控制室内（距屋顶1000米范围以内）。
