4英寸GaN衬底MOCVD外延高质量AlGaN/GaN HEMT材料研究分析高 楠 房玉龙* 王 波 张志荣 尹甲运 芦伟立 陈宏泰 牛晨亮（河北半导体所）摘 要：本文对金属有机物化学气相淀积法在4英寸GaN衬底上生长出的高质量AlGaN/GaN HEMT外延材料进行了研究分析。

生长过程采用NH3/H2混合气体及H2交替通入的方法对衬底表面进行了预处理，阻隔了界面杂质的扩散。

得益于衬底与外延的高度晶格匹配，GaN材料的螺位错密度降低到1.4×107cm-2，刃位错密度降低到3.0×106cm-2；非接触霍尔测试仪结果显示二维电子气迁移率为2159 cm2/V·s ，说明制备的材料晶体质量高且电学性能优异。

此外，由于衬底与外延之间不存在热失配，使用拉曼光谱仪发现同质外延的GaN E2（TO）峰位与衬底的E2（TO）峰位完全重合，表明同质外延过程中无应力应变产生。

关键词：GaN衬底，AlGaN/GaN HEMTStud y of High-quality AlGaN/GaN HEMT Homo-epitaxial Material on4-inch GaN Substrate by MOCVDGAO Nan FANG Yu-long* WANG Bo ZHANG Zhi-rong YIN Jia-yun LU Wei-liCHEN Hong-tai NIU Chen-liang（Hebei Semiconductor Research Institute）Abstract:High-quality AlGaN/GaN HEMT homo-epitaxial material grown on 4-inch GaN homo-substrate by metal-organic chemical vapor deposition (MOCVD) was studied in this paper. An alternation gas model of ammonia/ hydrogen (NH3/H2) mixed gas and H2 gas was employed to thermal treatment of GaN homo-substrate to prevent the spread of impurities. Due to the match of lattices, the density of screw dislocation was as low as 1.4×107cm-2 and the density of edge dislocation reached 3.0×106cm-2. The contactless Hall test results showed that the AlGaN/GaN HEMT material had a two-dimensional electron gas (2DEG) mobility of 2159 cm2/V•s, indicating that the homo-epitaxial AlGaN/GaN HEMT material has high quality and good electrical performance. In addition, thanks to the absent thermal mismatch during the growth, the Raman spectrum test manifested that the peak positions of E2-high for GaN homo-substrate and the epitaxial material were totally coincident, showing that there was no strain in the homo-epitaxial growth.Keywords: GaN substrate, AlGaN/GaN HEMT作者简介：高楠，硕士，工程师，主要研究方向为宽禁带半导体材料生长及相关技术。

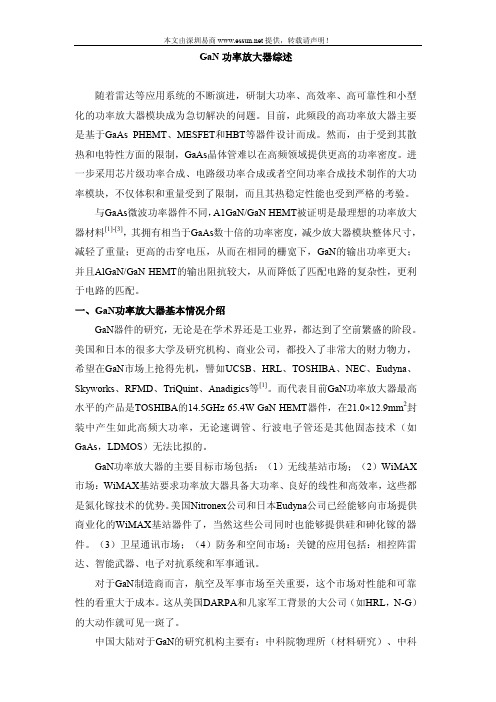

GaN功率放大器综述随着雷达等应用系统的不断演进，研制大功率、高效率、高可靠性和小型化的功率放大器模块成为急切解决的问题。

目前，此频段的高功率放大器主要是基于GaAs PHEMT、MESFET和HBT等器件设计而成。

然而，由于受到其散热和电特性方面的限制，GaAs晶体管难以在高频领域提供更高的功率密度。

进一步采用芯片级功率合成、电路级功率合成或者空间功率合成技术制作的大功率模块，不仅体积和重量受到了限制，而且其热稳定性能也受到严格的考验。

与GaAs微波功率器件不同，A1GaN/GaN HEMT被证明是最理想的功率放大器材料[1]-[3]，其拥有相当于GaAs数十倍的功率密度，减少放大器模块整体尺寸，减轻了重量；更高的击穿电压，从而在相同的栅宽下，GaN的输出功率更大；并且AlGaN/GaN HEMT的输出阻抗较大，从而降低了匹配电路的复杂性，更利于电路的匹配。

一、GaN功率放大器基本情况介绍GaN器件的研究，无论是在学术界还是工业界，都达到了空前繁盛的阶段。

美国和日本的很多大学及研究机构、商业公司，都投入了非常大的财力物力，希望在GaN市场上抢得先机，譬如UCSB、HRL、TOSHIBA、NEC、Eudyna、Skyworks、RFMD、TriQuint、Anadigics等[1]。

而代表目前GaN功率放大器最高水平的产品是TOSHIBA的14.5GHz 65.4W GaN HEMT器件，在21.0×12.9mm2封装中产生如此高频大功率，无论速调管、行波电子管还是其他固态技术（如GaAs，LDMOS）无法比拟的。

GaN功率放大器的主要目标市场包括：（1）无线基站市场；（2）WiMAX 市场：WiMAX基站要求功率放大器具备大功率、良好的线性和高效率，这些都是氮化镓技术的优势。

美国Nitronex公司和日本Eudyna公司已经能够向市场提供商业化的WiMAX基站器件了，当然这些公司同时也能够提供硅和砷化镓的器件。

GaNHEMT⼯作原理与 GaAs HEMT器件⼯作原理类似, GaN HEMT在禁带宽度更⼤的 AlGaN层与禁带宽度稍⼩的GaN层之间形成了异质结,其能带图如图1所⽰。

为了达到热平衡,电⼦从 AIGaN材料流向了GaN 层,并被限制在GaN层的界⾯处(导带不连续形成的量⼦阱),从⽽形成了能够从源极向漏极运动的2DEG。

由于电⼦与它们的电离施主在空间上是隔离的,所以2DEG的电⼦迁移率较⾼(约2000cm2/(V·s))，其浓度主要受栅极电压的控制,⽽不是在沟道中植⼊或扩散施主或受主离⼦,故GaN HEMT也被称为调制掺杂FET( MODFET)。

图1 AlGaN/ GaN HEMT能带结构⽰意图GaN HEMT中的2DEG的形成与材料的极化效应有关。

图2为Ga⾯(0001)和N⾯(000Ī)⽣长的GaN结构⽰意图和极化特性。

虽然N⾯GaN具有更⼩的接触电阻,但其击穿电压⽐Ga⾯GaN更低,并且Ga⾯GaN有更均匀和平坦的异质结界⾯特性,所以Ga⾯GaN在功率器件中得到更⼴泛的应⽤。

图2 GaN晶体⽣长⽅向(Ga⾯和N⾯)结构⽰意图和极化效应AlGaN/ GaN HEMT中存在两种极化效应:⾃发极化(P SP)和压电极化(P PE)(如图2(b)所⽰)。

在Ⅲ-N族化合物共价键中,由于N原⼦最外层轨道没有电⼦占据,所有的电⼦被吸引到N原⼦⼀侧,内部原⼦核与外部电⼦间的强库仑引⼒形成了⾮对称的纤维锌矿GaN晶体结构,故引起了⾃发极化效应。

压电极化效应是由不同材料间晶格常数失配产⽣的外部应⼒引起的。

因此,在AlGaN/GaNHEMT器件中,两种极化效应的共同作⽤,在异质结界⾯处产⽣了净极化电荷,从⽽形成了2DEG,其⾯电荷密度( σsheet)可由极化电场强度公式计算得到:σsheet(x)=(P SP+P PE)Al x Ga1-x N-(P SP)GaN (1)其中,P SP是由晶体结构参数决定的⾃发极化强度,P PE是由结构参数和压电极化系数决定的压电极化强度。

p型栅增强型gan基hemt器件及其制备方法与流程P型栅增强型GaN基HEMT器件及其制备方法与流程如下：
1. 在衬底上沉积GaN，形成沟道层。

2. 在沟道层上生长AlGaN层。

3. 在势垒层上生长一层p型金刚石，形成栅极。

4. 在势垒层上且位于栅极的两侧分别形成源极和漏极。

通过采用P型金刚石栅极，可以增强能带，在栅压为0时耗尽沟道电子实现增强型特性，实现对器件阈值电压的调节，在提高漏极电流的同时保持较小的栅电流。

请注意，这只是一个基本的方法与流程，具体步骤和实施可能需要更多的细节和调整。

如果您正在进行相关的研究和开发工作，建议参考专业文献和论文，以及与该领域的专家进行交流，以获取更详细和准确的信息。

hemt器件电流崩塌效应
HEMT器件的电流崩塌效应是指，在某些条件下，器件中的电流值会低于理想电流值，导致通态电阻增大。

这一现象主要是由于AlGaN/GaN HEMT中陷阱效应的存在，使得从栅极中泄漏的电子填满器件表面的陷阱，形成虚栅，从而额外耗尽沟道中的电子，最终导致电流崩塌。

此外，高漏极偏压下缺陷捕获电子形成空间电荷，使得器件高场强区发生偏移，也会引发电流崩塌效应。

在GaN衬底制备的HEMT器件中，由于外延层晶体质量较好，缺陷较少，因此可以有效的减轻电流崩塌效应。

这对于提高HEMT器件的性能和稳定性具有重要意义。

GANHEMT器件的模型分析及振荡抑制2023-11-19目录•GANHEMT器件概述•GANHEMT器件的模型分析•GANHEMT器件的振荡抑制技术•GANHEMT器件的优化设计及实例分析•总结与展望GANHEMT器件概述GANHEMT器件的基本原理基于氮化镓（GaN）材料的HEMT（High Electron MobilityTransistor）器件，具有高电子迁移率、高频率响应和低噪声等优点。

通过栅极电压控制沟道中的电子密度，实现开关操作。

由于GaN材料具有较高的电子迁移率，GANHEMT 器件具有较高的频率响应，适用于高频信号处理。

高频率响应低噪声性能高功率处理能力由于其结构特点，GANHEMT器件具有较低的噪声性能，对信号的干扰较小。

由于GaN材料具有较高的电子迁移率和浓度，GANHEMT器件具有较高的功率处理能力。

030201GANHEMT器件的特点GANHEMT器件的高频率响应使其在高频通信领域具有广泛的应用，如卫星通信、5G通信等。

高频通信GANHEMT器件的高功率处理能力和低噪声性能使其在雷达系统中具有优势，如军用雷达、民用雷达等。

雷达系统GANHEMT器件的高频率响应和低噪声性能使其在电力电子领域具有广泛应用，如开关电源、电力控制系统等。

电力电子GANHEMT器件的应用场景GANHEMT器件的模型分析数学模型静态模型分析通常采用电路分析方法，将GANHEMT器件等效为一个电路模型，如RC等效电路，通过提取元件参数得到模型的数学表达式。

器件结构GANHEMT器件的结构包括源极、漏极、栅极和中间层等部分，其静态模型分析主要关注器件的直流特性，如电流-电压特性、电容-电压特性等。

模型验证静态模型分析的结果可以通过实验数据进行验证，通过对比实验结果与模型预测结果，对模型进行修正和优化。

GANHEMT器件的动态特性包括时间响应、频率响应和稳定性等，这些特性对于电路的性能和稳定性具有重要影响。

基金项目：国家自然科学基金重点基金（60736033）；西安应用材料创新基金项目（XA-AM-200703）定稿日期：2008-10-10作者简介：张金风（1977-），女，陕西铜川人，博士，副教授，研究方向为GaN 器件机理等。

1引言在化合物半导体电子器件中，高电子迁移率晶体管（HEMT ）是应用于高频大功率场合最主要的器件。

这种器件依靠半导体异质结中具有量子效应的二维电子气（2DEG ）形成导电沟道，2DEG 的密度、迁移率和饱和速度等决定了器件的电流处理能力。

基于GaN 及相关Ⅲ族氮化物材料（AlN ，InN ）的HEMT 则是目前化合物半导体电子器件的研究热点。

与第2代半导体GaAs 相比，GaN 在材料性质方面具有禁带宽、临界击穿电场高、电子饱和速度高、热导率高、抗辐照能力强等优势，因此GaN HEMT 的高频、耐压、耐高温、耐恶劣环境的能力很强；而且Ⅲ族氮化物材料具有很强的自发和压电极化效应，可显著提高HEMT 材料结构中2DEG 的密度和迁移率，赋予GaN HEMT 非常强大的电流处理能力。

根据各种半导体的材料性能，从输出功率和频率的角度给出了具体应用范围。

显然，GaN HEMT 非常适合无线通信基站、雷达、汽车电子等高频大功率应用；在航空航天、核工业、军用电子等对化学稳定性和热稳定性要求很高的应用场合，GaN HEMT 也是理想的候选器件之一。

自1993年第一只GaN HEMT 问世以来[1]，对它的研究速度很快且成果丰富，但即便是已发展到初步商用的今天，该领域仍存在大量的科学问题，表现出“需求超前于技术，技术超前于科研”的特点。

进入21世纪以后，GaN HEMT 的材料结构以AlGaN/GaN异质结为主，器件工艺和热处理手段基本成熟，主要研究热点集中在通过器件结构设计和材料结构纵向设计来提高GaN HEMT 的频率特性和功率特性，削弱和消除电流崩塌等相关可靠性问题。

在此将全面综述这些研究进展。
