电路理论分析

电路基础理论及分析方法电路理论是电子工程学的基础，它研究电流、电压和电阻之间的相互作用，以及如何应用于电路设计和分析。

本文将介绍电路基础理论和常用的分析方法，以帮助读者更好地理解和运用电路知识。

一、基本电路理论1. 电荷与电流电荷是物质中的基本粒子，带有正电荷的粒子被称为正电荷，带有负电荷的粒子被称为负电荷。

电荷之间的相互作用形成了电流。

电流表示单位时间内通过导体的电荷量，用字母 "I" 表示，单位是安培（A）。

2. 电压与电势差电势差是指电荷在电场中宏观移动的能力。

当电荷沿着电场方向移动时，它会受到静电力的作用，产生电势差。

电势差用字母"V" 表示，单位是伏特（V）。

3. 电阻与电阻率电阻是指阻碍电流通过的性质。

导体的电阻公式为R = ρ * (L / A)，其中 R 表示电阻，ρ 表示电阻率，L 表示导体的长度，A 表示导体的横截面积。

二、电路分析方法1. 欧姆定律欧姆定律是描述电阻电路中电压、电流和电阻之间关系的基本定律。

根据欧姆定律，电阻两端的电压与通过该电阻的电流成正比。

欧姆定律的公式为 V = I * R，其中 V 表示电压，I 表示电流，R 表示电阻。

2. 基尔霍夫电压定律（KVL）基尔霍夫电压定律是基于能量守恒原理，描述了电压在闭合回路中的分布情况。

根据基尔霍夫电压定律，一个闭合回路中的所有电压之和等于零。

3. 基尔霍夫电流定律（KCL）基尔霍夫电流定律是基于电荷守恒原理，描述了电流在节点（连接电路元件的交点）之间的分配情况。

根据基尔霍夫电流定律，一个节点的进入电流之和等于出去电流之和。

4. 罗尔电阻定律罗尔电阻定律是用来计算电阻器电阻的公式。

根据罗尔电阻定律，电阻器的电阻等于电阻材料的电阻率乘以长度，再除以电阻材料的横截面积。

5. 串联电路分析串联电路是指多个电阻依次连接的电路。

串联电路中的电流相同，电压按照电阻大小分配。

串联电路的总电阻等于各个电阻之和。

电路基本理论与分析方法1. 引言电路是电子设备中最基本的组成部分之一，用于传输和控制电流与电压。

了解电路的基本理论和分析方法，对于电子工程师和电路设计人员来说至关重要。

本文将介绍电路的基本理论以及常用的分析方法。

2. 电路元件2.1 电阻电阻是电路中最基本的元件之一，用于对电流进行控制和调节。

电阻的特性由其电阻值、功率和温度系数等参数决定。

2.2 电容电容用于存储电荷，并且在电路中具有存储和放电的功能。

电容的特性由其电容值、耐压和损耗角等参数决定。

2.3 电感电感储存和释放电能，用于控制电流的变化速率。

电感的特性由其感值、质量因数和饱和电流等参数决定。

3. 电路分析方法3.1 基尔霍夫定律基尔霍夫定律是电路分析中应用广泛的方法之一，包括基尔霍夫的电流定律和基尔霍夫的电压定律。

基尔霍夫的电流定律指出，在电路中，流入交点的总电流等于流出交点的总电流。

基尔霍夫的电压定律指出，在闭合回路中，所有电压之和等于零。

3.2 网孔分析法网孔分析法是用于分析复杂电路中电流的分布和各个支路电压之间的关系的方法。

通过在电路中建立网孔，并使用基尔霍夫定律解方程，可以计算出电路中各个支路的电流和电压。

3.3 等效电路法等效电路法是将复杂的电路简化为简单的等效电路，以便于分析和设计。

通过将电路元件替换为等效电阻、电容或电感，可以简化复杂电路的分析过程。

4. 电路实例分析通过以上介绍的电路分析方法，我们可以应用这些方法分析和解决各种不同类型的电路问题。

例如，我们可以分析串联电路和并联电路中电流和电压的分布情况，计算电阻网络中的总电阻和功耗等。

5. 结论电路的基本理论和分析方法对于电子工程师和电路设计人员来说至关重要。

本文介绍了电路元件的基本特性，以及常用的电路分析方法，包括基尔霍夫定律、网孔分析法和等效电路法。

通过对电路的分析，可以解决各种不同类型的电路问题，为电子设备的设计和应用提供基础支持。

电路理论总结1. 电路基础知识1.1 电路的定义电路是由电子器件和电子元件组成的连续途径，通过这条途径，电荷可以在其中流动。

一个电路通常由电源、负载和导线组成。

1.2 电流、电压和电阻•电流（I）：电荷在单位时间内通过某一截面的数量。

单位为安培（A）。

•电压（V）：电荷单位正电量所具有的电势能。

单位为伏特（V）。

•电阻（R）：电流通过导体时所遇到的阻碍程度。

单位为欧姆（Ω）。

根据欧姆定律，电流与电压成正比，与电阻成反比。

2. 电流和电压的计算2.1 Ohm’s LawOhm’s Law（欧姆定理）是一个基本的电路定律，表述了电流、电压和电阻之间的关系。

根据欧姆定理，可以通过下列公式计算电流、电压和电阻之间的关系：I = V / R其中，I代表电流，V代表电压，R代表电阻。

2.2 串联电路和并联电路有两种常见的电路连接方式：串联和并联。

•串联电路：多个电阻、电容或电感器依次连接起来，电流只有一个通路，电压分布在各个元件之间。

•并联电路：多个电阻、电容或电感器同时连接在电路中，电压相同，电流在各个元件之间分布。

在计算电路中的总电阻时，对于串联电路，可以直接将各个电阻相加得到总电阻；对于并联电路，可以使用下面的公式计算总电阻：1/Rt = 1/R1 + 1/R2 + 1/R3 + ...其中，Rt代表总电阻，R1、R2等代表各个并联的电阻。

3. 电阻、电容和电感3.1 电阻电阻是电流通过导体时所遇到的阻碍程度。

根据欧姆定理，电阻与电流和电压成反比。

电阻通常用来控制电流的大小，保护电路中的其他元件。

3.2 电容电容可以储存电能，当电压变化时，电容可以吸收或释放电荷。

它由两个导体（称为电极）之间的电介质隔离开来。

电容的单位是法拉（F）。

3.3 电感电感随着电流变化而产生的电磁感应现象。

电感通常由线圈（线圈的匝数）构成，线圈中有一个磁场。

当电流变化时，磁场也随之变化，从而产生感应电动势。

电感的单位是亨利（H）。

电路理论知识点总结电路理论是电子信息类专业的基础课程之一，它是电子科学与技术的基础，是电气工程技术学科的重要基础课程之一。

电路理论是研究电路中电流、电压及其它电学量之间的关系的科学，它是电气工程技术学科中理论研究和应用开发的基础。

电路理论主要涉及电流、电压、电阻、电流的分析、电压的分析等相关的知识，具有一定的复杂性，同时又涵盖了多个学科的知识。

下面就电路理论知识点进行总结。

一、电路基本概念1. 电路的定义和分类电路是指由电源、电器件和电线组成的闭合通路。

根据电路所用的信号性质，电路分为直流电路和交流电路，根据电路中电源的种类，电路分为独立电源电路和非独立电源电路；根据电路的性质，电路还可以分为线性电路和非线性电路。

2. 电压、电流、电阻和功率的概念电压指电路中两点间的电势差，通常用符号U表示，单位是伏特（V）；电流指电荷在单位时间内通过导体的数量，通常用符号I表示，单位是安培（A）；电阻是导体对电流的阻碍程度的物理量，通常用符号R表示，单位是欧姆（Ω）；功率指单位时间内的能量消耗或转化速率，通常用符号P表示，单位是瓦特（W）。

二、基本电路分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中的基本定律之一，它有两个：基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律是说在电路中，所有流入一个交点的电流总和等于所有流出该交点的电流总和；基尔霍夫电压定律是说在电路中，沿着闭合回路一周，电压升降的代数和等于零。

2. 节点电压法和戴维南定理节点电压法是一种求解电路中节点电压的方法，它是基于基尔霍夫电流定律的，通过引入未知的节点电压来求解电路中的各个支路的电流；戴维南定理是说电路中的任意一个支路，可以根据电压源和电流源的等效电路等效为电压源和串联电阻，从而简化电路。

3. 网孟定理和戈壁定理网孟定理是说在电路中，任意一个网孟可以用一个电压源和串联电阻等效；戈壁定理是说在电路中，任意一个戈壁可以用一个电流源和并联电导等效。

电路基本理论及分析方法电路基本理论及分析方法是电子工程领域中的重要基础知识，它涉及到电路的组成、特性以及分析方法。

本文将简要介绍电路基本理论和几种常用的分析方法。

一、电路基本理论1. 电路的概念和组成电路是指由电源、导线、电阻、电容、电感等元件组成的路径，用于传导电流和电能的系统。

电源提供电流，导线将电流传输，而元件则用于调整电流和电压。

2. 电流、电压和电阻电流是指电荷在单位时间内通过导体的数量，单位为安培（A）。

电压是指单位电荷所具有的能量，单位为伏特（V）。

电阻是指电流流过导体时所遇到的阻碍，单位为欧姆（Ω）。

3. 欧姆定律和功率定律欧姆定律描述了电路中电流、电压和电阻之间的关系，即电流等于电压除以电阻。

功率定律则描述了功率与电流和电压之间的关系，功率等于电流乘以电压。

二、电路分析方法1. KVL和KCL分析法KVL（Kirchhoff's Voltage Law）和KCL（Kirchhoff's Current Law）是电路分析中常用的方法。

KVL基于能量守恒原理，要求环路中各电压降之和等于零；而KCL基于电荷守恒原理，要求节点中进出电流之和等于零。

2. 等效电路分析法等效电路分析法将复杂的电路简化为等效电路，简化后的电路可以更方便地进行分析。

常用的等效电路有电阻、电压源和电流源等。

3. 超节点和超网分析法超节点和超网分析法是对复杂电路的有效分析手段。

通过将电路中的节点或支路集合成一个整体，可以简化分析过程，提高效率。

4. 直流偏置分析法在直流分析中，直流偏置分析法常用于分析具有直流偏置的放大电路。

该方法将交流信号和直流偏置信号分开处理，通过简化电路，分析其静态和动态特性。

5. 交流等效分析法交流等效分析法将交流电路中各元件以其交流等效模型代替，通过对等效模型的分析，可以更方便地研究电路的频率响应特性和稳定性。

三、总结电路基本理论及分析方法是电子工程师必须掌握的基础知识。

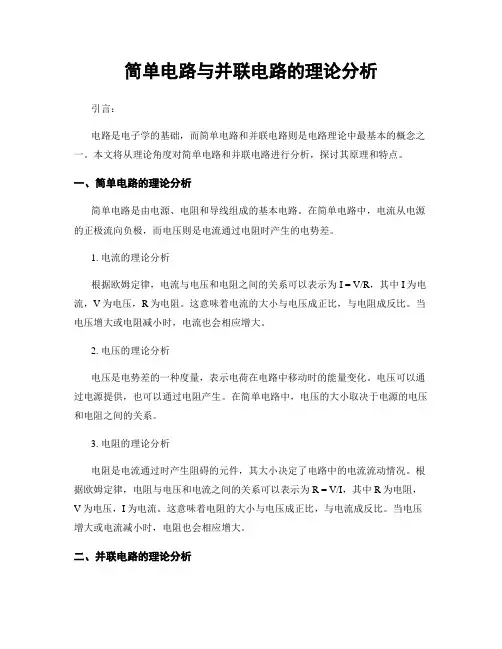

简单电路与并联电路的理论分析引言：电路是电子学的基础，而简单电路和并联电路则是电路理论中最基本的概念之一。

本文将从理论角度对简单电路和并联电路进行分析，探讨其原理和特点。

一、简单电路的理论分析简单电路是由电源、电阻和导线组成的基本电路。

在简单电路中，电流从电源的正极流向负极，而电压则是电流通过电阻时产生的电势差。

1. 电流的理论分析根据欧姆定律，电流与电压和电阻之间的关系可以表示为I = V/R，其中I为电流，V为电压，R为电阻。

这意味着电流的大小与电压成正比，与电阻成反比。

当电压增大或电阻减小时，电流也会相应增大。

2. 电压的理论分析电压是电势差的一种度量，表示电荷在电路中移动时的能量变化。

电压可以通过电源提供，也可以通过电阻产生。

在简单电路中，电压的大小取决于电源的电压和电阻之间的关系。

3. 电阻的理论分析电阻是电流通过时产生阻碍的元件，其大小决定了电路中的电流流动情况。

根据欧姆定律，电阻与电压和电流之间的关系可以表示为R = V/I，其中R为电阻，V为电压，I为电流。

这意味着电阻的大小与电压成正比，与电流成反比。

当电压增大或电流减小时，电阻也会相应增大。

二、并联电路的理论分析并联电路是由多个电阻并联连接而成的电路。

在并联电路中，电流可以同时通过多个电阻，而电压在各个电阻之间是相等的。

1. 电流的理论分析在并联电路中，各个电阻并联连接，电流可以同时通过多个电阻。

根据基尔霍夫定律，总电流等于各个分支电流之和。

因此，在并联电路中，总电流等于各个电阻上的电流之和。

2. 电压的理论分析在并联电路中，各个电阻之间的电压是相等的。

这是因为并联电路中的电流在各个电阻之间是分流的，而电流通过电阻时产生的电压是相等的。

因此，在并联电路中，各个电阻之间的电压是相等的。

3. 电阻的理论分析在并联电路中，各个电阻之间是并联连接的，因此它们的等效电阻可以通过公式1/R = 1/R1 + 1/R2 + ... + 1/Rn 计算得出。

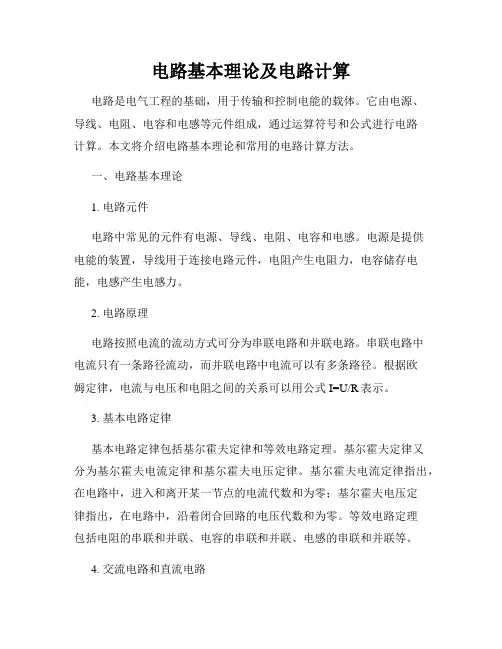

电路基本理论及电路计算电路是电气工程的基础，用于传输和控制电能的载体。

它由电源、导线、电阻、电容和电感等元件组成，通过运算符号和公式进行电路计算。

本文将介绍电路基本理论和常用的电路计算方法。

一、电路基本理论1. 电路元件电路中常见的元件有电源、导线、电阻、电容和电感。

电源是提供电能的装置，导线用于连接电路元件，电阻产生电阻力，电容储存电能，电感产生电感力。

2. 电路原理电路按照电流的流动方式可分为串联电路和并联电路。

串联电路中电流只有一条路径流动，而并联电路中电流可以有多条路径。

根据欧姆定律，电流与电压和电阻之间的关系可以用公式I=U/R表示。

3. 基本电路定律基本电路定律包括基尔霍夫定律和等效电路定理。

基尔霍夫定律又分为基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在电路中，进入和离开某一节点的电流代数和为零；基尔霍夫电压定律指出，在电路中，沿着闭合回路的电压代数和为零。

等效电路定理包括电阻的串联和并联、电容的串联和并联、电感的串联和并联等。

4. 交流电路和直流电路交流电路是指电流方向随时间变化的电路，直流电路是指电流方向保持不变的电路。

交流电路计算需要使用复数和相量的概念，而直流电路计算则可以直接使用欧姆定律。

二、电路计算方法1. 串联电路计算串联电路中，电阻、电压和电流满足以下关系：总电阻等于各个电阻之和，总电压等于各个电压之和，总电流相等。

因此，串联电路计算可以简化为将各个电阻、电压及电流相加。

2. 并联电路计算并联电路中，电阻、电压和电流满足以下关系：总电阻的倒数等于各个电阻倒数之和，总电压相等，总电流等于各个电流之和。

因此，并联电路计算可以简化为求各个电阻的倒数并相加，再取倒数，求各个电流之和。

3. 交流电路计算交流电路计算需要使用复数和相量的概念。

交流电压和电流可以表示为幅值和相位角的复数形式。

计算时需要进行复数的加减运算，以及复数和实数的乘除运算。

对于交流电路的计算，可以使用欧姆定律和基尔霍夫定律，并根据电路中的元件进行相应的计算。

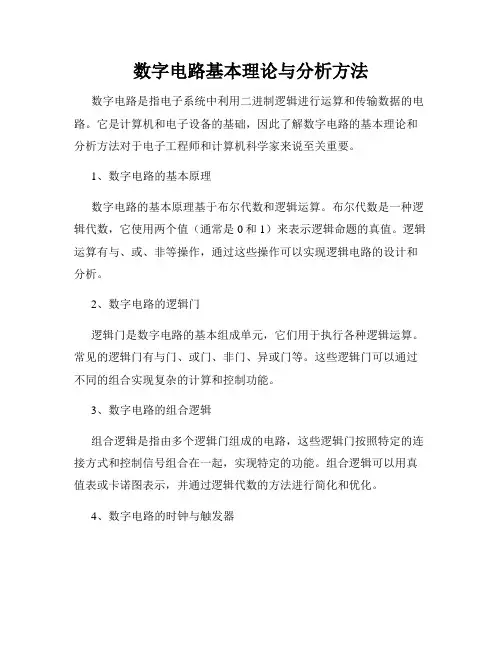

数字电路基本理论与分析方法数字电路是指电子系统中利用二进制逻辑进行运算和传输数据的电路。

它是计算机和电子设备的基础，因此了解数字电路的基本理论和分析方法对于电子工程师和计算机科学家来说至关重要。

1、数字电路的基本原理数字电路的基本原理基于布尔代数和逻辑运算。

布尔代数是一种逻辑代数，它使用两个值（通常是0和1）来表示逻辑命题的真值。

逻辑运算有与、或、非等操作，通过这些操作可以实现逻辑电路的设计和分析。

2、数字电路的逻辑门逻辑门是数字电路的基本组成单元，它们用于执行各种逻辑运算。

常见的逻辑门有与门、或门、非门、异或门等。

这些逻辑门可以通过不同的组合实现复杂的计算和控制功能。

3、数字电路的组合逻辑组合逻辑是指由多个逻辑门组成的电路，这些逻辑门按照特定的连接方式和控制信号组合在一起，实现特定的功能。

组合逻辑可以用真值表或卡诺图表示，并通过逻辑代数的方法进行简化和优化。

4、数字电路的时钟与触发器时钟信号是数字电路中的基准信号，它用于同步和控制电路的运行。

触发器是一种用于存储和传输数据的组合逻辑电路，它可以根据时钟和输入信号的变化实现数据的稳定存储和传递。

5、数字电路的序列逻辑序列逻辑是指由触发器组成的电路，它具有存储状态和状态转移的功能。

序列逻辑可以实现复杂的计算和控制任务，如计数器、状态机等。

6、数字电路的分析方法分析数字电路的方法有真值表分析、时序图分析和时序逻辑分析等。

真值表分析是通过列举输入和输出的所有可能组合，来确定逻辑电路的功能和性能。

时序图分析是通过绘制输入和输出信号随时间的变化图形，来分析电路的时序行为。

时序逻辑分析是通过对时钟和触发器状态的分析，来推断电路的内部状态和运行规律。

7、数字电路的设计流程数字电路的设计流程包括需求分析、电路设计、数字仿真和物理实现等步骤。

需求分析是确定电路功能和性能需求的过程，电路设计是根据需求设计逻辑电路的结构和参数。

数字仿真是使用数字电路仿真软件对设计的电路进行验证和测试，物理实现是将设计的电路制作成实际的电子元件。

电路原理电路分析电路是电子技术中的基础概念，广泛应用于各个领域。

电路原理和电路分析是电子工程师必备的基本知识，它们可以帮助我们理解电路的工作原理和性能表现，进而设计和优化电路。

一、电路原理电路原理是研究电流、电压和电阻等基本概念以及它们之间的关系的学科。

在电路原理中，我们需要了解以下几个重要概念：1. 电压：指电路中两点之间存在的电位差，用符号"V"表示，单位是伏特(V)。

2. 电流：指电荷在单位时间内通过导体的数量，用符号"I"表示，单位是安培(A)。

3. 电阻：指电路中对电流流动的阻碍程度，用符号"R"表示，单位是欧姆(Ω)。

基于这些概念，我们可以通过欧姆定律来描述电路中电压、电流和电阻之间的关系：U = I * R。

其中，U代表电压，I代表电流，R代表电阻。

电路原理的研究还包括了电流的方向、电路中的电源、开关等内容。

通过学习电路原理，我们可以深入理解电路的特性和性能。

二、电路分析电路分析是通过建立电路模型和应用各种分析方法来研究电路的性能和行为。

在进行电路分析时，我们需要掌握以下几个重要的分析方法：1. 基尔霍夫定律：基尔霍夫定律包括了电流定律和电压定律。

电流定律指出，在任意一个节点上，流入该节点的电流等于流出该节点的电流的代数和。

电压定律指出，沿着闭合回路的电压总和等于零。

2. 罗尔定理：罗尔定理可以帮助我们分析复杂的电路中的电流和电压关系。

这个定理是基于电流的连续性维持的基础上，通过解线性方程组来求解电路中的未知电流和电压。

3. 戴维南定理：戴维南定理可以将复杂的电路分解为更简单的几个小电路，从而进行更容易的分析。

戴维南定理利用超节点或超网分析法，将电路通过源合并和分解电压源等方法拆解成简单的等效电路。

通过以上的分析方法，我们可以计算和预测电路各个节点的电压和电流分布，从而指导我们的电路设计和优化。

三、示例分析为了更好地理解电路分析的应用，让我们来看一个简单的示例。

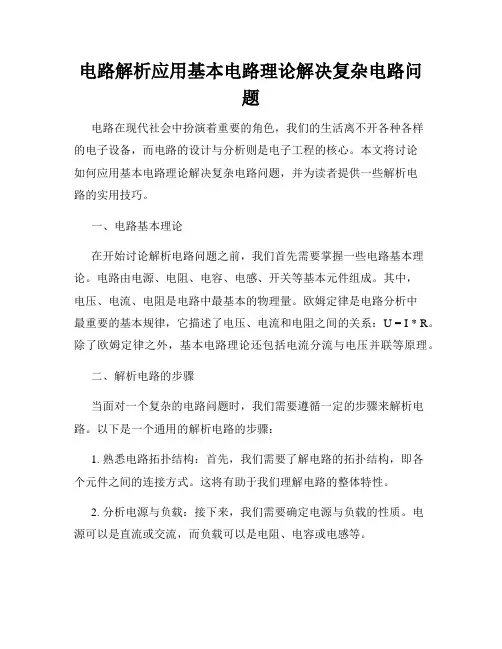

电路解析应用基本电路理论解决复杂电路问题电路在现代社会中扮演着重要的角色，我们的生活离不开各种各样的电子设备，而电路的设计与分析则是电子工程的核心。

本文将讨论如何应用基本电路理论解决复杂电路问题，并为读者提供一些解析电路的实用技巧。

一、电路基本理论在开始讨论解析电路问题之前，我们首先需要掌握一些电路基本理论。

电路由电源、电阻、电容、电感、开关等基本元件组成。

其中，电压、电流、电阻是电路中最基本的物理量。

欧姆定律是电路分析中最重要的基本规律，它描述了电压、电流和电阻之间的关系：U = I * R。

除了欧姆定律之外，基本电路理论还包括电流分流与电压并联等原理。

二、解析电路的步骤当面对一个复杂的电路问题时，我们需要遵循一定的步骤来解析电路。

以下是一个通用的解析电路的步骤：1. 熟悉电路拓扑结构：首先，我们需要了解电路的拓扑结构，即各个元件之间的连接方式。

这将有助于我们理解电路的整体特性。

2. 分析电源与负载：接下来，我们需要确定电源与负载的性质。

电源可以是直流或交流，而负载可以是电阻、电容或电感等。

3. 运用基本电路理论：根据电路的特点，我们可以运用基本电路理论来简化电路。

例如，如果电路中存在并联电阻，我们可以将其合并为一个等效电阻。

4. 应用欧姆定律：根据欧姆定律，我们可以根据已知的电压和电阻计算电流。

同样地，如果已知电流和电阻，我们可以计算电压。

5. 使用基尔霍夫定律：当电路中存在多个回路时，我们可以运用基尔霍夫定律解析电路。

基尔霍夫定律分为节点定律和回路定律，可以用于计算电路中的电压和电流。

6. 考虑电路的时间特性：有些电路问题涉及到时间特性，例如交流电路中的频率响应。

在解析这类问题时，我们需要考虑电路的时间响应，并运用相关的数学模型。

7. 进行数值计算与仿真：最后，我们可以使用计算机软件进行数值计算与仿真，以验证我们的解析结果。

常用的电路仿真软件包括PSpice和LTspice等。

三、解析电路的实用技巧除了以上提到的基本步骤之外，以下是一些解析电路的实用技巧，可以帮助我们更高效地解决复杂电路问题：1. 利用对称性简化电路：当电路具有对称性时，我们可以利用对称性简化电路分析。

电路理论与分析电路理论是电子学基础的重要组成部分，通过对电路中元件与信号的分析与认识，我们可以深入理解电子设备的工作原理，为电子技术的应用和创新奠定基础。

本文将从电路理论与分析的角度，探讨电子电路的基本概念、分析方法以及其在实际应用中的重要性。

一、电路的基本概念电路是由电子元件（如电阻、电容、电感）和信号源（如电压源、电流源）连接而成的路径，用于传输和控制电子信号。

在电路中，元件承担着不同的作用，电流和电压信号则在电路中相互流动和传递。

电路可以分为直流电路和交流电路，其中直流电路中的电流和电压保持不变，而交流电路中则存在周期性变化。

二、电路分析基础1. 正负极性与电流方向在电路分析中，我们需要明确电子元件的正负极性以及电流的方向。

电子元件上通常标有正负号用以区分极性，而电路中的电流一般规定为从正极流向负极。

清楚正负极性和电流方向对于正确和准确地分析电路至关重要。

2. 电压与电流关系根据欧姆定律，电压与电流之间存在线性关系，即U=IR，其中U为电压，I为电流，R为电阻。

这个基本的关系方程在电路分析中经常被使用。

通过对电阻、电流和电压的关系进行分析，我们可以得到电子元件中的电流和电压值。

3. 串并联电路在电路中，元件可以串联或并联连接。

串联连接意味着电流经过每个元件后保持不变，而电压则会分配在各个元件上。

并联连接意味着电压在各个元件上保持不变，而电流会根据元件的不同而分配。

了解串并联电路的特点对于分析复杂电路有重要意义。

三、电路分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中常用的方法之一，包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在任意一个电路节点处，进入该节点的电流之和等于离开该节点的电流之和。

基尔霍夫电压定律则指出，在电路中的任意一个闭合回路中，电压源与电子元件所产生的电压之和等于零。

2. 等效电路分析在实际电路中，常常需要将复杂的电路简化为等效电路，以便更好地进行分析。

电路理论与分析电路理论与分析是电子工程学科中的一门重要课程。

通过学习电路理论与分析，我们可以了解电子电路中的基本概念、性质和原理，掌握电路分析和设计的方法，培养解决实际电路问题的能力。

本文将从电路的基本概念入手，介绍电路的分析方法和常见电路类型，并探讨电路分析中的一些实际应用。

一、电路基本概念1. 电路的定义与分类电路是由电器元件和连接线构成的导电路径。

根据电流的流动方式，电路可以分为直流电路和交流电路。

直流电路中电流的方向始终保持不变，而交流电路中电流的方向会随时间变化。

2. 电路元件电路中常见的元件有电阻、电容和电感。

电阻用来限制电流的流动，电容用来存储电荷，电感用来储存电能。

3. 电路参数电路参数包括电压、电流和功率。

电压是单位电荷所具有的能量，电流是电荷的流动，功率是单位时间内所转化的能量。

二、电路分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中的重要方法之一。

基尔霍夫定律分为节点电流定律和回路电压定律。

节点电流定律指出，在一个节点上，流入和流出的电流之和为零。

回路电压定律指出，沿着任意闭合回路，所有电压之和为零。

2. 罗尔定理罗尔定理是电路分析中的另一个重要方法。

它指出，在电路中的任意两点之间置入一个电压源，并将电压源的电压设为零，可以分析出两点之间的电流和电压关系。

3. 网孔法网孔法是一种简化电路分析的方法。

通过将电路划分为多个网孔，利用网孔电流方程和基尔霍夫定律求解电流和电压。

三、常见电路类型1. 串联电路串联电路是将多个电阻、电容或电感连接在同一导线上的电路。

在串联电路中，电流在每个元件中保持不变，而总电压等于各个元件电压之和。

2. 并联电路并联电路是将多个电阻、电容或电感拼接在一起的电路。

在并联电路中，电压在每个元件中保持不变，而总电流等于各个元件电流之和。

3. 交流电路交流电路是由交流电源供电的电路。

在交流电路中，电流的方向和大小会随时间变化。

交流电路的分析需要用到复数和复数运算。

解读大学物理中的电路理论一、简介在大学物理课程中，电路理论是电学的重要组成部分之一。

电路理论研究的是电流在电路中的传输和转换规律，旨在揭示电子在电路中运动的原理和行为。

本文将从基本原理、元件和电路分析方法三个方面对大学物理中的电路理论进行解读。

二、基本原理1. 电荷与电流：电路中的基本粒子是电子，它们带有负电荷。

当电子在导体内移动时，形成电流。

电流的大小等于单位时间内通过某一点的电荷量。

2. 电势差与电压：电路中的电势差是指两个电荷之间的电势能差，也可以理解为电荷在电场中的能量转移。

电势差的单位是伏特（V），常用符号为V。

电压则是电势差在电路中的表现形式。

3. 电阻与电导：电阻是指电流通过导体时遇到的阻碍程度，单位是欧姆（Ω），常用符号为R。

电导是电阻的倒数，表示导体对电流的导通能力，单位是西门（S），常用符号为G。

4. 欧姆定律：欧姆定律是电路理论中的基本关系之一，它表明电流与电压和电阻之间存在线性关系。

欧姆定律可以用公式I=V/R表示，其中I为电流，V为电压，R为电阻。

三、元件1. 电源：电路中的电源是提供稳定的电势差，推动电流在电路中流动的装置。

常见的电源包括电池和发电机。

2. 电阻器：电阻器是控制电路中电流大小的元件。

通过改变电阻器的阻值，可以调节电路中的电流强度。

3. 电容器：电容器是储存电荷和能量的元件。

电容器由两块导体（通常为金属板）和介质组成，当电容器两端施加电压时，电荷会在导体间储存，形成电场能量。

4. 电感器：电感器是利用自感现象来储存能量的元件。

电感器通过使电流通过线圈产生磁场，形成电磁感应，进而储存能量。

四、电路分析方法1. 罗氏定律：罗氏定律是电路分析中的重要定律之一，它表明一个电路中的电压与电流之间满足节点电流定律和电压分压定律。

罗氏定律可以用来解决电路中的各种电流与电压关系问题。

2. 特性方程法：特性方程法是用来求解电路中的电流和电压的方法之一。

它将电路的元件抽象成电压和电流关系的数学方程，通过求解方程可以得到电路中各个元件的电流和电压。

电路理论知识点汇总总结一、基本概念1. 电路的基本概念电路是由电路元件和连接它们的导线所组成的，其中电路元件主要包括电阻、电容、电感和电源等。

按照电路的连接方式，电路可以分为串联电路、并联电路和混合电路等类型。

2. 电压、电流和电阻电压是电路中电子运动的推动力，通常用符号V表示，单位是伏特(V)。

电流是电子在电路中流动的数量，通常用符号I表示，单位是安培(A)。

电阻是电路中阻碍电流流动的元件，通常用符号R表示，单位是欧姆(Ω)。

3. 电路的分析方法电路的分析可以采用基尔霍夫定律、欧姆定律、节点分析法、单元分析法、示波器法等方法。

4. 电路的频率响应电路对不同频率的电压信号有不同的响应特性，可以通过频率响应曲线来描述。

5. 电压、电流、功率关系电路中的电压、电流和功率之间存在一定的关系，可以通过欧姆定律、功率公式等来描述。

二、电源和电路元件1. 电源电源是提供电压或电流的设备，可以分为直流电源和交流电源。

2. 电阻电阻是电路中的一个基本元件，能够产生电阻，通常用来限制电流的大小。

3. 电容电容是电路中的一个基本元件，能够储存电荷，通常用来储存和释放电能。

4. 电感电感是电路中的一个基本元件，能够产生感抗，通常用来储存和释放磁场能量。

5. 半导体器件半导体器件包括二极管、晶体管、场效应管等，它们在电子器件中起着重要的作用。

三、基尔霍夫定律基尔霍夫定律是电路分析中的重要定律，主要包括基尔霍夫电流定律和基尔霍夫电压定律。

1. 基尔霍夫电流定律基尔霍夫电流定律是电路中的电流守恒定律，它表明流入节点的电流等于流出节点的电流之和。

2. 基尔霍夫电压定律基尔霍夫电压定律是电路中的电压守恒定律，它表明沿着闭合回路的电压之和等于零。

四、欧姆定律欧姆定律是电路分析中的重要定律，它描述了电压、电流和电阻之间的关系。

1. 欧姆定律的表达式欧姆定律的表达式为V=IR，其中V表示电压，I表示电流，R表示电阻。

2. 欧姆定律的应用欧姆定律可以用来分析电路中的电压、电流和电阻之间的关系，帮助我们计算电路中的各种参数。

数字电路基本理论及分析方法数字电路是计算机硬件中的基本组成部分，它们负责处理和操控数字信号。

本文将介绍数字电路的基本理论和分析方法，帮助读者更好地理解和运用数字电路。

一、数字电路基础知识数字电路是由逻辑门（与门、或门、非门等）和触发器组成的电路系统。

逻辑门负责对输入信号进行逻辑运算，输出相应的结果。

而触发器则用于存储和传递信息。

数字电路的基本元件有两种状态，即高电平和低电平，分别表示逻辑“1”和逻辑“0”。

这两种状态之间的切换，是通过逻辑门和触发器之间的组合和联结来实现的。

二、数字电路分析方法1. 真值表真值表是对数字电路中逻辑门的真实输出情况进行列举和分析的方法。

通过列出各个输入变量的所有可能取值，以及对应的输出结果，可以快速判断数字电路的功能和特性。

以与门为例，当两个输入变量都为逻辑“1”时，输出结果为逻辑“1”；否则，输出为逻辑“0”。

通过真值表可以清楚地展示这个逻辑关系。

2. 状态图状态图是对数字电路中触发器的状态转换过程进行描述和分析的方法。

它将每个状态通过箭头连接起来，箭头上标注的是状态转换的条件。

通过状态图可以详细地了解数字电路中各个触发器状态之间的转换规律。

3. 时序图时序图是对数字电路中各个部件之间时序关系进行描述和分析的方法。

它通过图形化的形式展示了数字电路中信号的传递和处理过程，帮助读者更好地理解和分析数字电路的时序性质。

时序图通常包括时钟信号的波形图和各个部件的输入输出波形图。

通过观察波形图，可以判断数字电路中信号的传递顺序和时间延迟。

三、数字电路的设计和优化数字电路的设计和优化是为了实现特定功能和提高性能而进行的过程。

在设计数字电路时，需要根据实际需求选择适当的逻辑门和触发器，合理地进行组合和联结。

在数字电路的优化过程中，我们常常使用的方法有：化简逻辑函数、进行逻辑合并、减少时钟延迟、提高工作频率等。

这些方法可以帮助我们改善数字电路的功能和性能，提高计算机系统的整体效率。

电路中的基本理论电路是指由电子器件和元件组成的电子装置。

在现代科技和日常生活中，电路扮演着重要的角色。

了解电路的基本理论对于理解电子设备的工作原理以及进行电路设计和故障排除都至关重要。

本文将介绍电路中的基本理论，包括电流、电压、电阻、电功率和欧姆定律。

一、电流电流是电子在电路中流动的量度。

它用安培（A）作为单位。

电流的方向是从正极到负极。

电流的大小取决于电荷的数量和流动的速度。

当电子穿过电路中的导体时，它们会推动其他电子，从而形成电流。

二、电压电压是电路中的电势差，也可以理解为电流的推动力。

它用伏特（V）作为单位。

电压的大小表示电荷在电路中的能量或势能。

电压的正负表示电荷的流动方向。

正极的电压比负极高，从而推动电子流向负极。

电压可以通过电池或电源提供。

三、电阻电阻是电路中对电流流动的阻碍力量。

它用欧姆（Ω）作为单位。

电阻的大小取决于导体的材料和几何尺寸。

电阻越大，电流流过时受到的阻力就越大。

电阻可以通过电阻器来调整。

四、电功率电功率是电路中消耗或提供的能量的速率。

它用瓦特（W）作为单位。

电功率可以通过电流和电压之间的乘积计算得出。

对于消耗能量的元件，电功率表示能量的损耗。

对于提供能量的元件，电功率表示能量的供给。

五、欧姆定律欧姆定律是电路理论中最基本的定律之一。

它描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流等于电压除以电阻。

这可以用以下公式表示：I = V/R。

其中，I表示电流，V表示电压，R表示电阻。

在实际电路中，欧姆定律可以帮助我们计算电流、电压和电阻之间的关系。

通过了解和应用欧姆定律，我们可以更好地理解电路的行为并进行电路设计和故障排除。

总结：电路中的基本理论包括电流、电压、电阻、电功率和欧姆定律。

理解这些基本理论对于电子设备的工作原理至关重要。

电流代表电荷的流动，电压代表电流的推动力，电阻代表电流流动的阻碍力量，电功率代表能量的消耗或提供速率，而欧姆定律则描述了电流、电压和电阻之间的关系。
