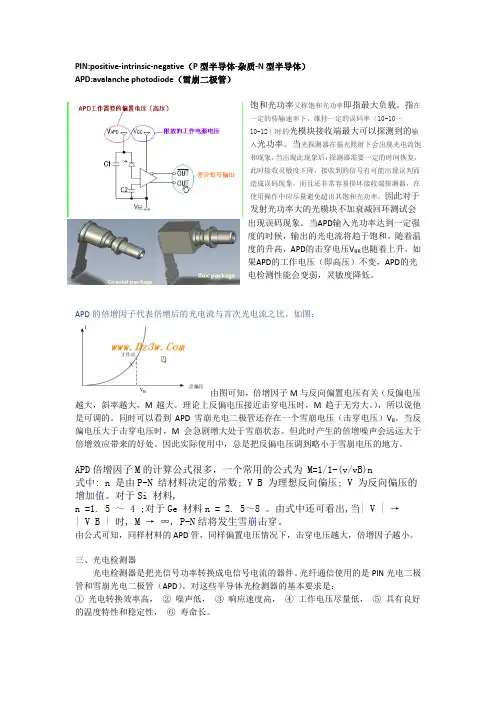

PIN:positive-intrinsic-negative(P型半导体-杂质-N型半导体)APD:avalanche photodiode(雪崩二极管)饱与光功率又称饱与光功率即指最大负载。
指在一定得传输速率下,维持一定得误码率(10-10～10-12)时得光模块接收端最大可以探测到得输入光功率。
当光探测器在强光照射下会出现光电流饱与现象,当出现此现象后,探测器需要一定得时间恢复,此时接收灵敏度下降,接收到得信号有可能出现误判而造成误码现象,而且还非常容易损坏接收端探测器,在使用操作中应尽量避免超出其饱与光功率。
因此对于发射光功率大得光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度得时候,输出得光电流将趋于饱与。
随着温度得升高,APD得击穿电压V BR也随着上升,如果APD得工作电压(即高压)不变,APD得光电检测性能会变弱,灵敏度降低。
APD得倍增因子代表倍增后得光电流与首次光电流之比。
如图:由图可知,倍增因子M与反向偏置电压有关(反偏电压越大,斜率越大,M越大。
理论上反偏电压接近击穿电压时,M趋于无穷大。
),所以说她就是可调得。
同时可以瞧到APD雪崩光电二极管还存在一个雪崩电压(击穿电压)V B。
当反偏电压大于击穿电压时,M会急剧增大处于雪崩状态。
但此时产生得倍增噪声会远远大于倍增效应带来得好处。
因此实际使用中,总就是把反偏电压调到略小于雪崩电压得地方。
APD倍增因子M得计算公式很多,一个常用得公式为 M=1/1-(v/vB)n式中: n 就是由P-N 结材料决定得常数; V B 为理想反向偏压; V 为反向偏压得增加值。
对于Si 材料,n =1、 5 ～ 4 ;对于Ge 材料n = 2、 5～8 。
由式中还可瞧出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知,同样材料得APD管,同样偏置电压情况下,击穿电压越大,倍增因子越小。

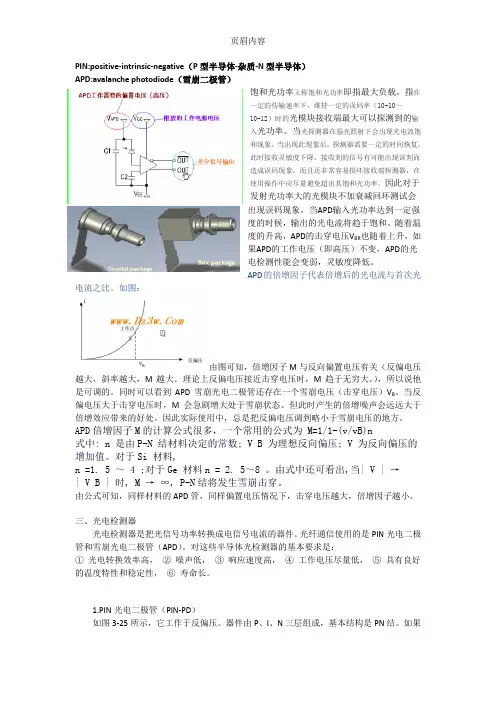

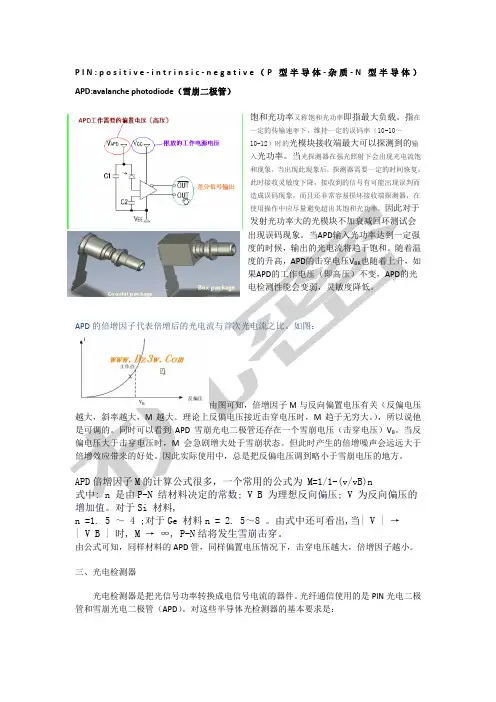

PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
PIN:positive-intrinsic-negative（P型半导体-杂质-N型半导体）APD:avalanche photodiode（雪崩二极管）饱和光功率又称饱和光功率即指最大负载。
指在一定的传输速率下，维持一定的误码率（10-10～10-12）时的光模块接收端最大可以探测到的输入光功率。
当光探测器在强光照射下会出现光电流饱和现象，当出现此现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器，在使用操作中应尽量避免超出其饱和光功率。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
当APD输入光功率达到一定强度的时候，输出的光电流将趋于饱和。
随着温度的升高，APD的击穿电压V BR也随着上升，如果APD的工作电压（即高压）不变，APD的光电检测性能会变弱，灵敏度降低。
APD的倍增因子代表倍增后的光电流与首次光电流之比。
如图：由图可知，倍增因子M与反向偏置电压有关（反偏电压越大，斜率越大，M越大。
理论上反偏电压接近击穿电压时，M趋于无穷大。
），所以说他是可调的。
同时可以看到APD雪崩光电二极管还存在一个雪崩电压（击穿电压）V B。
当反偏电压大于击穿电压时，M会急剧增大处于雪崩状态。
但此时产生的倍增噪声会远远大于倍增效应带来的好处。
因此实际使用中，总是把反偏电压调到略小于雪崩电压的地方。
APD倍增因子M的计算公式很多，一个常用的公式为 M=1/1-(v/vB)n式中: n 是由P-N 结材料决定的常数; V B 为理想反向偏压; V 为反向偏压的增加值。
对于Si 材料,n =1. 5 ～ 4 ;对于Ge 材料n = 2. 5～8 。
由式中还可看出,当| V | →| V B | 时, M → ∞, P-N结将发生雪崩击穿。
由公式可知，同样材料的APD管，同样偏置电压情况下，击穿电压越大，倍增因子越小。
三、光电检测器光电检测器是把光信号功率转换成电信号电流的器件。
