可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了,图样是工程界的交流语言,为了便于指导生产和技术交流,国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准:图幅格式、比例、字体、图线、尺寸注法。
补充知识:1.技术标准是工程技术界的共同语言,是准绳和法规,每个技术工作人员都必须掌握并遵守。
2.经常看到的制图标准集:《机械制图》——机械专业制图标准《技术制图》——基础技术标准3.标准代号:GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号(顺序号),其后跟年代号。
例:GB/T 14698—1993表示该标准是国家推荐性标准,是国家第14698个标准,其发布时间为1993年。
有时标准号后带小数点,表示系列标准的分号。
一. 图纸幅面和格式(GB/T 14689—1993) 1.图幅加长图幅:按基本图幅的短边成整数倍增加。
2.图框格式从是否装订来看可分为以下两种格式:留装订边:装订边宽为a ,其余留边宽度为c 。
不留装订边:各边均为e 。
注:不论哪种格式,均应用粗实线画出图框线和标题栏边框。
(P8)3.标题栏的方位及格式{1) 图纸格式和标题栏的方位X 型——又称横式,标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式,标题栏长边⊥图纸长边——A4标题栏的位置:图纸的右下角。
为了利用预先印制的图纸,允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用,但此时应在图纸上标明看图方向(方向符号)。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便,应在各边长的中点处分别画出对中符号。
2) 标题栏的格式GB10609.1-89规定标题栏应包含四个区:更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。

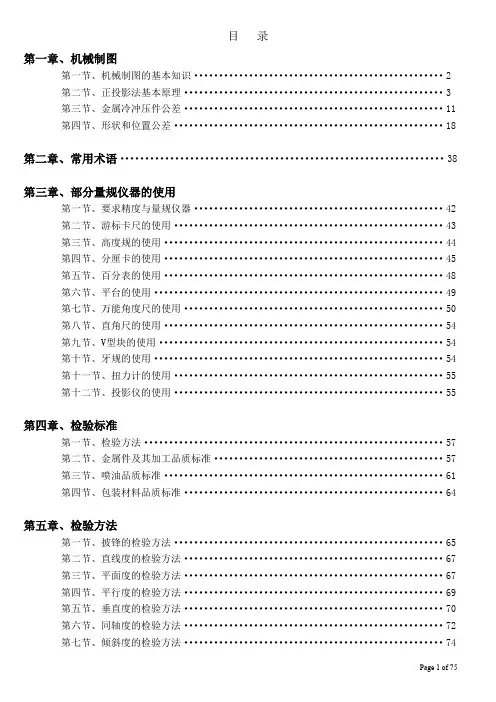

目录第一章、机械制图第一节、机械制图的基本知识 (2)第二节、正投影法基本原理 (3)第三节、金属冷冲压件公差 (11)第四节、形状和位置公差 (18)第二章、常用术语 (38)第三章、部分量规仪器的使用第一节、要求精度与量规仪器 (42)第二节、游标卡尺的使用 (43)第三节、高度规的使用 (44)第四节、分厘卡的使用 (45)第五节、百分表的使用 (48)第六节、平台的使用 (49)第七节、万能角度尺的使用 (50)第八节、直角尺的使用 (54)第九节、V型块的使用 (54)第十节、牙规的使用 (54)第十一节、扭力计的使用 (55)第十二节、投影仪的使用 (55)第四章、检验标准第一节、检验方法 (57)第二节、金属件及其加工品质标准 (57)第三节、喷油品质标准 (61)第四节、包装材料品质标准 (64)第五章、检验方法第一节、披锋的检验方法 (65)第二节、直线度的检验方法 (67)第三节、平面度的检验方法 (67)第四节、平行度的检验方法 (69)第五节、垂直度的检验方法 (70)第六节、同轴度的检验方法 (72)第七节、倾斜度的检验方法 (74)第一章机械制图第一节、机械制图的基本知识1、图纸幅面(1)常用图纸有表1-1规定的六种基本尺寸。
其A0号幅面最大,A5号幅面最小。
图 1-1 六种图纸幅面2、图线图线按其用途,有不同的宽度和型式。
各种图线的名称、型式、代号、宽度以及在图上的一般应用见表1-2。
度约为B/3。
第二节、正投影法基本原理1、投影的形成与常用的投影方法在工程图样中,为了在平面上表达空间物体的结构形状,广泛采用了投影的方法。
所谓投影,在日常生活中是经常遇到的。
如图1-1所示,把一块三角板ABC放在一盏灯与一个平面之间(为了叙述简便,假设三角板平行于这个平面,并假定三角板厚度忽略不计)。
那么,在平面上ABC在这个平面(称为投影平面)上的投影。
对物体进行投影时,必须首先确定光源、投影平面和物体相对于投影平面的位置,还要确定光线与投影平面的关系(垂直或倾斜)。
第一章制图的基本知识和基本技能第一节国家标准《机械制图》的一般规定一、图纸幅面、格式①图纸幅面基本幅面:A0、A1、A2、A3、A4。
加长幅面:以基本幅面为基础,沿短边成整数倍增加。
②图框格式图框:图纸上限定绘图区域的线框,用粗实线绘制,分留装订边和不留装订边两种。
图框线见表1-1。
③附加符号对中符号:在图纸各边长的中点分别画出对中符号。
粗实线绘制,线宽不小于0.5mm,长度从纸边界伸入图框线内约5mm。
方向符号:用细实线绘制的等边三角形表示。
剪切符号:图纸复制时方便剪切,在图纸的四角分别绘制出剪切符号。
二、标题栏标题栏通常位于图纸的右下角,与看图方向一致。
否则标题栏应位于图纸的右上角,并用方向符号标明绘图、看图方向。
三、比例图样的比例:图形与其实物相应要素的线性尺寸之比。
有原值比例、放大比例、缩小比例。
注意:a.图样无论放大或缩小,标注尺寸应按实际尺寸标注。
b.绘制角度应按实际角度绘制和标注。
c.同一机件的各个图形应采用相同的比例。
d.当孔的直径或薄片的厚度等于或小于2mm以及斜度和锥度较小时,可不按比例夸大画出。
四、字体字体要求:字体工整、笔画清楚、间隔均匀、排列整齐。
字体的号数即为字体的高度,有1.8mm、2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm。
汉字应写成长仿宋体,字号不小于3.5mm,字宽为2h/3。
五、图线及其画法①图线形式和应用图线分粗、细两种。
粗线宽度在0.5mm~2mm之间选择,细线宽度为b/3。
常用图线见表1-5。
②图线画法a.同一张图样中同类图线宽度应基本一致。
虚线、点画线及双点画线的长度和间隔应各自大致相等。
b.两条平行线之间的距离应不小于粗实线2倍,且最小距离不小于0.7mm。
c.绘制圆的对称中心线时,圆心应为线段的交点。
点画线和双点画线的首末两端应是线段而不应是短划。
,在较小的图形上绘制点画线或双点画线有困难时,可用细实线代替。
d.虚线、点画线与其它图线相交时(或同种图线相交时),应以划线相交,当虚线是粗实线的延长线时,粗实线应划到分界点,而虚线以间隔与之相连。
第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面:A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B:表示图纸的短边L:表示图纸的长边加长幅面:必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框:在图纸上必须用粗实线画出图框。
图框有两种格式:留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸:不留装订边的图纸,其四周边框的宽度相同(均为e)留装订边的图纸,其装订边宽度一律为25mm,其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义:图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类:原值比例:即1:1;放大比例:如2:1等;缩小比例:如1:2等。
3、选择比例的原则:绘图时尽可能采用原值比例;图样中所注的尺寸数值都是所表达对象的真实大小,与图形比例无关。
三、字体1、基本要求:(1)书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
(2)字体高度(h)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种,字体的高度代表字体的号数。
(3)汉字应写成长仿宋体字,并采用规定的简化字,汉字的高度h不应小于3.5mm。
(4)字母和数字分A型和B 型;常采用B型字体。
(5)字母和数字可以写成斜体和直体;斜体向右倾斜,与水平线成75°。
(6)用作指数、分数、极限偏差、注脚等的数字及字母,一般应采用小一号的字体。
(7)同一图样上,只允许选用一种形式的字体。
四、图线1、基本线型(9种)粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线:可见轮廓线细实线:尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线:不可见轮廓线细点画线:轴线、对称中心线波浪线,双折线:断裂处边界线3、图线的宽度图线分粗、细两种。
