可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。
补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。
2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。
例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。
有时标准号后带小数点，表示系列标准的分号。
一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。
2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。
不留装订边：各边均为e 。
注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。
（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。
为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。
2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。
第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。
图框有两种格式：留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。
3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。
三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。
（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。
（4）字母和数字分A型和B 型；常采用B型字体。
（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。
（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
（7）同一图样上，只允许选用一种形式的字体。
四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。

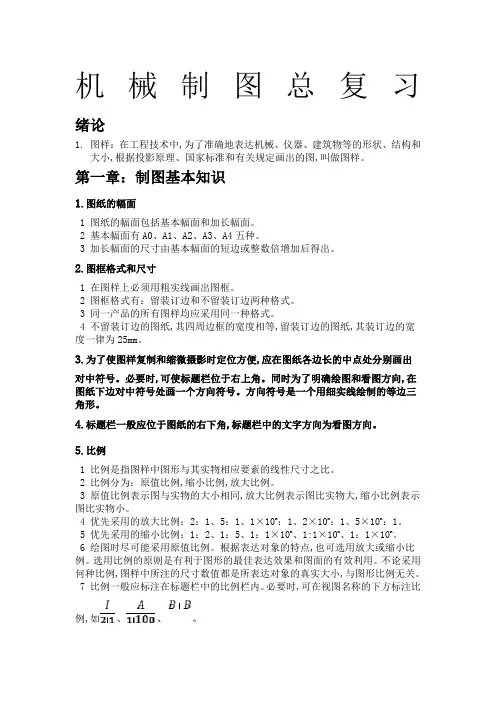

机械制图总复习绪论1.图样：在工程技术中,为了准确地表达机械、仪器、建筑物等的形状、结构和大小,根据投影原理、国家标准和有关规定画出的图,叫做图样。
第一章：制图基本知识1.图纸的幅面1 图纸的幅面包括基本幅面和加长幅面。
2 基本幅面有A0、A1、A2、A3、A4五种。
3 加长幅面的尺寸由基本幅面的短边或整数倍增加后得出。
2.图框格式和尺寸1 在图样上必须用粗实线画出图框。
2 图框格式有：留装订边和不留装订边两种格式。
3 同一产品的所有图样均应采用同一种格式。
4 不留装订边的图纸,其四周边框的宽度相等,留装订边的图纸,其装订边的宽度一律为25mm。
3.为了使图样复制和缩微摄影时定位方便,应在图纸各边长的中点处分别画出对中符号。
必要时,可使标题栏位于右上角。
同时为了明确绘图和看图方向,在图纸下边对中符号处画一个方向符号。
方向符号是一个用细实线绘制的等边三角形。
4.标题栏一般应位于图纸的右下角,标题栏中的文字方向为看图方向。
5.比例1 比例是指图样中图形与其实物相应要素的线性尺寸之比。
2 比例分为：原值比例,缩小比例,放大比例。
3 原值比例表示图与实物的大小相同,放大比例表示图比实物大,缩小比例表示图比实物小。
4 优先采用的放大比例：2：1、5：1、1×10n：1、2×10n：1、5×10n：1。
5 优先采用的缩小比例：1：2、1：5、1：1×10n、1:1×10n、1：1×10n。
6 绘图时尽可能采用原值比例。
根据表达对象的特点,也可选用放大或缩小比例。
选用比例的原则是有利于图形的最佳表达效果和图面的有效利用。
不论采用何种比例,图样中所注的尺寸数值都是所表达对象的真实大小,与图形比例无关。
7 比例一般应标注在标题栏中的比例栏内。
必要时,可在视图名称的下方标注比例,如、、。
6.字体的基本要求:1 图样中书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
第一章机械制图知识一、零件的表示方法在生产实际中，有些简单的零件，往往只需要一个或两个视图并注上尺寸，就可以表达清楚了，而有些形状比较复杂的零件，用三个视图也往往难以清楚地表达它的内外结构。
因此要想把零件的形状表达得正确、完整，而图形又清晰、简练，以便于他人看图，只有根据零件的结构特点及复杂程度，采用不同的表达方法。
为此，国家标准《机械制图》在图样画法中规定了视图、剖视、剖面、局部放大图、简化画法等表达方式，供绘图时选用。
本章介绍的表达方法，就是其中的一部分。
(一)辅助视图1．局部视图将零件的某一部分向基本投影面投影所得的视图称局部视图。
绘图时，在局部视图上方标出视图的名称“x 向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
如果局部视图的结构不完整,外形轮廓线又不封闭时，应用波浪线断开。
局部视图主要为了避免已知视图部分的重复表达，将需要表达的零件部分绘制出来，突出重点，简单明了。
如图1—1—1所示。
2．斜视图当零件上具有倾斜结构时，一般视图均不能反映出倾斜结构的真实形状。
为了使视图能反映出倾斜结构的真实形状，可设置与倾斜结构相平行的辅助投影面，用正投影法将倾斜结构投影到该辅助投影面上，将该视图旋转到与主视图同一平面上，反映出倾斜结构的实际视图。
零件向不平行于任何基本投影面的平面投影所得的视图称斜视图。
画斜视图时，必须在相应的视图附近，用箭头指明投影方向，并注上字母“x”，在斜视图上方标出“x 向”；斜视图一般按投影关系配置，必要时也可配置在其他适当的位置。
允许将图形旋转，在图形上方标注“x 向旋转”。
斜视图一般只表达零件倾斜结构的图形，其视图的断裂边界用波浪线表示(如图1—1—2)。
(二)剖视图1．剖视图的概念零件内部的结构(如孔、空腔和槽等)，在视图中是用虚线表示的(图1—1—3)，当零件的内部结构比较复杂时，视图中就会出现较多的虚线，给看图带来困难。
为使原来在视图中不可见的部分转化为可见的，从而使虚线变为实线，以提高图形的清晰程度，也便于标注尺寸和技术要求。
