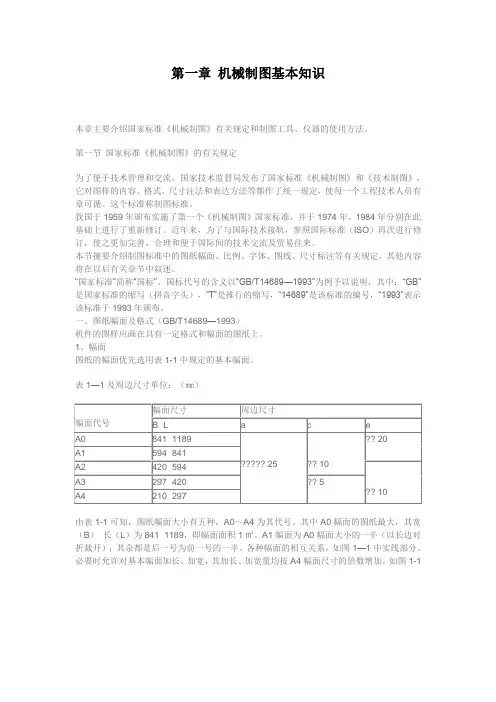

第一章机械制图的基本知识

第一章机械制图基本知识本章主要介绍国家标准《机械制图》有关规定和制图工具、仪器的使用方法。

第一节国家标准《机械制图》的有关规定为了便于技术管理和交流，国家技术监督局发布了国家标准《机械制图》和《技术制图》，它对图样的内容、格式、尺寸注法和表达方法等都作了统一规定，使每一个工程技术人员有章可循。

这个标准称制图标准。

我国于1959年颁布实施了第一个《机械制图》国家标准，并于1974年、1984年分别在此基础上进行了重新修订。

近年来，为了与国际技术接轨，参照国际标准（ISO）再次进行修订，使之更加完善、合理和便于国际间的技术交流及贸易往来。

本节摘要介绍制图标准中的图纸幅面、比例、字体、图线、尺寸标注等有关规定。

其他内容将在以后有关章节中叙述。

―国家标准‖简称―国标‖。

国标代号的含义以―GB/T14689—1993‖为例予以说明，其中：―GB‖是国家标准的缩写（拼音字头），―T‖是推行的缩写，―14689‖是该标准的编号，―1993‖表示该标准于1993年颁布。

一、图纸幅面及格式（GB/T14689—1993）机件的图样应画在具有一定格式和幅面的图纸上。

1、幅面图纸的幅面优先选用表1-1中规定的基本幅面。

表1—1及周边尺寸单位：（㎜）由表1-1可知，图纸幅面大小有五种，A0～A4为其代号。

其中A0幅面的图纸最大，其宽（B）×长（L）为841×1189，即幅面面积1㎡。

A1幅面为A0幅面大小的一半（以长边对折裁开）；其余都是后一号为前一号的一半。

各种幅面的相互关系，如图1—1中实线部分。

必要时允许对基本幅面加长、加宽，其加长、加宽量均按A4幅面尺寸的倍数增加，如图1-1中虚线部分。

图1-12、图框格式图框线用粗实线绘制，表示图幅大小的纸边界用细实线绘制，图框线与纸边界之间的区域称为周边。

图框的格式分为有装订边和无装订边两种格式。

需要装订的图样，其图框格式如图1-2、图1-3所示。

装订边宽度a和周边c可以由表1-1中查出。

可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。

本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。

补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。

2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。

例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。

有时标准号后带小数点，表示系列标准的分号。

一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。

2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。

不留装订边：各边均为e 。

注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。

（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。

为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。

——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。

2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。

标题栏的格式可以由各单位自定。

标题栏的长度一般为180或140。

机械制图基础知识第一篇：机械制图基础知识机械制图是机械设计的重要部分，也是重要的工程技术手段之一。

它通过图形的方式将机械产品的结构、尺寸、工作原理等信息表达出来，便于设计、生产和维修使用。

一、制图基础知识1.图面布局和比例机械制图中的图面布局应尽可能合理，图形要清晰，字迹要工整。

图面的比例分为全尺寸图和缩尺图两种，全尺寸图的比例为1:1，缩尺图的比例一般使用1:2、1:5、1:10、1:20等。

2.图纸规格和折叠机械制图常用的图纸规格有A0、A1、A2、A3、A4等，需要根据实际需要和图纸大小来选择合适的规格。

折叠是将图纸按照一定的方式折叠，便于存放和携带。

3.图形基本几何图形机械制图中的图形大多使用基本几何图形，如点、直线、圆、弧、椭圆、多边形等。

4.投影法机械制图中的投影法包括正投影和斜投影两种，常用于绘制直线、平面和曲面等形式的图形。

5.标注和尺寸机械制图中的标注和尺寸通常使用标准符号和文字进行表示，便于读者理解。

尺寸的标注应当满足准确、完整、清晰的原则。

二、机械制图的分类1.构图图构图图是机械工程师在设计过程中首先完成的图，它是设计的初步表达方式，也称为设计草图。

构图图通常使用简单的线条和图形来表示产品的基本形态。

2.装配图装配图是机械制图中一个非常重要的部分，它可以清晰地表达整个机器的组装结构和零部件之间的关系。

装配图主要包括装配图正视图、并线图、轴测图和展开图等。

3.零件图零件图是机械设计中最常见的图形类型，它们可以清晰地表达产品的形状、尺寸、制造材料等信息。

根据不同的需求和产品形状，可以绘制不同类型的零件图，如正投影图、三视图、轴测图、断面图等。

第一章机械制图的基本知识§1国家标准《技术制图》和《机械制图》的有关规定本节教学目标：了解并遵守《技术制图》、《机械制图》国家标准对图幅、比例、图线、字体、视图、图样画法、尺寸注法等方面的基本规定。

重点：图纸幅面及格式、比例、字体及图线的基本规定，尺寸标注规则。

难点：图线的画法，尺寸标注规则。

引入：图样是工程技术界的国际技术语言，是生产过程中重要的技术文件。

机械图样是按照国家标准进行绘制的，是设计、制造、技术交流和存档的技术文件，我们学好标准并严格地执行，不但是绘制正确、清晰的机械图样的需要，还是我们今后工作的需要。

今天我们就来了解和学习机械制图国家标准中的一些基本规定。

1.1图纸幅面和图纸格式（GB/T14619-1993）•图纸幅面国家标准规定图纸幅面分为A0 、A1 、A2 、A3 、A4五种，详细尺寸见书中表1-1。

GB——“国标”两字的汉语拼音缩写；T ——推荐性国家标准；14689——标准颁布的顺序号；2008——颁布或修订标准的年号，用四位数字表示。

所谓图纸幅面，就是图纸的大小。

(1) 大小表示：用Ｂ×Ｌ表示，即宽×长(2) 种类：有基本幅面和加长幅面（表1-1、1-2、1-3）①基本幅面②加长幅面加长原则：由基本幅面的短边成整数倍的增加，而基本幅面的长边尺寸保持不变。

•图框格式图框用粗实线画出，有两种格式：1．留有装订边；2．不留装订边图框与边框的尺寸见书中所示。

无论图样是否装订，均需画出图框。

(1) 定义图样上限定绘图区域的线框。

(2) 种类不留装订边和留装订边两中（图纸展示）。

(3) 绘制用粗实线绘制。

周边尺寸的确定：①图框线要按不同图纸幅面的周边尺寸画出，需要装订的图样按 a、c 尺寸画出图框，不需要装订的图样按 e 尺寸画出图框。

②a为装订边的尺寸，不管图纸横装还是竖装，它永远在图纸的左边，尺寸为 25mm，e 边尺寸与幅面的大小有关。

（图1-2、1-3）•标题栏GB/T10609.1-1989规定了标题栏的格式，见书中图1-3，标题栏位于图样的右下角，看图的方向与看标题栏的方向一致，允许为了充分利用已印刷好的图纸时二者不一致。

第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。

要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。

图框有两种格式：留装订边和不留装订边。

同一产品中所以图样均应采用同一种格式。

图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。

3、标题栏和明细栏标题栏一般应位于图纸的右下角。

标题栏中的文字方向为看图方向。

二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。

2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。

3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。

三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。

（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。

（4）字母和数字分A型和B 型；常采用B型字体。

（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。

（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。

（7）同一图样上，只允许选用一种形式的字体。

四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。

2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。

机械制图第一章制图基本知识与技能一、制图的基本概念制图指利用图形和文字等符号组合方法，通过平面的视图表达物体的形状、大小、位置、尺寸、结构及其它相关信息和所需的技术要求的一种表达方式。

制图是机械设计的重要环节之一，是设计师与技术工人进行交流的重要工具，是企业生产制造的重要依据。

二、制图的分类根据制图的用途和内容划分，制图分为以下几类：1. 工程制图工程制图是根据产品设计、工艺要求和生产需要绘制的各种制图。

如：•工程安装图：表示机械设备在生产场地的布局。

•机械装配图：表示机械部件的装配关系、尺寸及工艺要求等。

•工艺流程图：表示产品制造的生产工艺流程及流程参数要求等。

2. 普通机械制图普通机械制图是用于表示机械产品的图样和工作要求。

如：•零件图：表示机械零件的形状、尺寸、公差、表面质量等信息。

•总图：表示机械产品的全貌、组成、尺寸等信息。

•图样：表示工件的技术要求、规定或禁止的内容及相关标记等。

3. 专业制图专业制图是指表示某一专业对象的图样。

如：•电气图：表示电气设备、线路、连接方式和元件的极性等信息。

•管道图：表示各种管道尺寸、走向、连接方式、材料等信息。

•建筑图：表示建筑的地形、平面布局、结构体系、尺寸等信息。

三、制图的基本技能制图有其特殊的表达语言和符号体系，因此要掌握制图需要进行长时间的学习与实践。

1. 制图基本技能•掌握基本几何图形和比例关系。

•了解制图基本规范和标准。

•掌握绘图工具和制图软件应用技能。

2. 零件图绘制技能•掌握零件图和配合表的标记和标注方法。

•掌握公差的标注和计算方法。

•掌握零件图的放大倍数选择方法和标注方式。

3. 总图及组装图绘制技能•掌握总图和组装图的制作和标注方法。

•掌握标注工艺要求和尺寸公差方法。

•掌握组装图的数量计算和装配技巧。

四、制图技能培养制图技能培养需要进行长期的学习和实践，可通过以下方式进行：1. 制图培训通过参加机械制图的培训课程，系统学习制图相关知识和技能。

《机械制图教案》课件第一章：机械制图基本知识1.1 制图国家标准1.2 图纸幅面及比例1.3 字体与标注1.4 基本绘图方法第二章：点、线、面的投影2.1 点的三面投影2.2 线的投影2.3 面的投影2.4 组合体的投影第三章：立体几何体的绘制3.1 柱体、锥体、球体的绘制3.2 组合立体几何体的绘制3.3 立体几何体的剖面与断面第四章：机械零件的绘制4.1 轴承的绘制4.2 螺纹的绘制4.3 齿轮的绘制4.4 传动带的绘制第五章：装配图的绘制5.1 装配图的基本知识5.2 装配图的绘制步骤5.3 装配图的阅读与分析5.4 常见装配错误及纠正第六章：极限与配合6.1 公差与配合的基本概念6.2 公差带的表示与理解6.3 配合的选择与分析6.4 极限与配合在图样中的应用第七章：机械制图的标注7.1 尺寸标注的基本规则7.2 尺寸标注的方法与技巧7.3 形位公差与表面粗糙度的标注7.4 焊接符号与热处理符号的标注第八章：机械制图的转换8.1 视图转换的基本方法8.2 剖视图与剖面图的绘制8.3 斜视图与旋转视图的绘制8.4 简化表示与夸大表示的应用第九章：常用机械零件的制图9.1 弹簧的制图9.2 联轴器的制图9.3 键、销的制图9.4 密封件的制图第十章：计算机辅助制图10.1 AutoCAD软件的基本操作10.2 二维图形的绘制与编辑10.3 三维图形的绘制与编辑10.4 计算机辅助制图在实际应用中的优势与局限第十一章：机械制图的详细表达11.1 爆炸图的绘制11.2 展开图的绘制11.3 局部放大图与简化表示的应用11.4 图纸中的文字说明与栏第十二章：机械设计基础12.1 设计制图的要求与步骤12.2 机械零件设计的原则与方法12.3 设计变更与修改12.4 设计制图的案例分析第十三章：建筑制图基础13.1 建筑制图的标准与规范13.2 建筑图样的基本组成与表达方式13.3 建筑立面图、平面图、剖面图的绘制13.4 建筑制图中的常见问题与纠正第十四章：电气制图基础14.1 电气制图的标准与规范14.2 电气元件的表示方法14.3 电气线路图、控制系统图的绘制14.4 电气制图中常见的符号与表示方法第十五章：现代制图技术的发展与应用15.1 数字化制图技术简介15.2 3D打印技术在制图中的应用15.3 计算机辅助设计（CAD）与计算机辅助制造（CAM）15.4 现代制图技术的发展趋势与展望重点和难点解析本文教案主要围绕《机械制图》这一主题展开，涵盖了机械制图的基本知识、投影学、立体几何体的绘制、机械零件的绘制、装配图的绘制、极限与配合、机械制图的标注、制图转换、常用机械零件的制图、计算机辅助制图、机械制图的详细表达、机械设计基础、建筑制图基础、电气制图基础以及现代制图技术的发展与应用等方面的知识点。

第一章机械制图知识一、零件的表示方法在生产实际中，有些简单的零件，往往只需要一个或两个视图并注上尺寸，就可以表达清楚了，而有些形状比较复杂的零件，用三个视图也往往难以清楚地表达它的内外结构。

因此要想把零件的形状表达得正确、完整，而图形又清晰、简练，以便于他人看图，只有根据零件的结构特点及复杂程度，采用不同的表达方法。

为此，国家标准《机械制图》在图样画法中规定了视图、剖视、剖面、局部放大图、简化画法等表达方式，供绘图时选用。

本章介绍的表达方法，就是其中的一部分。

(一)辅助视图1．局部视图将零件的某一部分向基本投影面投影所得的视图称局部视图。

绘图时，在局部视图上方标出视图的名称“x 向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。

如果局部视图的结构不完整,外形轮廓线又不封闭时，应用波浪线断开。

局部视图主要为了避免已知视图部分的重复表达，将需要表达的零件部分绘制出来，突出重点，简单明了。

如图1—1—1所示。

2．斜视图当零件上具有倾斜结构时，一般视图均不能反映出倾斜结构的真实形状。

为了使视图能反映出倾斜结构的真实形状，可设置与倾斜结构相平行的辅助投影面，用正投影法将倾斜结构投影到该辅助投影面上，将该视图旋转到与主视图同一平面上，反映出倾斜结构的实际视图。

零件向不平行于任何基本投影面的平面投影所得的视图称斜视图。

画斜视图时，必须在相应的视图附近，用箭头指明投影方向，并注上字母“x”，在斜视图上方标出“x 向”；斜视图一般按投影关系配置，必要时也可配置在其他适当的位置。

允许将图形旋转，在图形上方标注“x 向旋转”。

斜视图一般只表达零件倾斜结构的图形，其视图的断裂边界用波浪线表示(如图1—1—2)。

(二)剖视图1．剖视图的概念零件内部的结构(如孔、空腔和槽等)，在视图中是用虚线表示的(图1—1—3)，当零件的内部结构比较复杂时，视图中就会出现较多的虚线，给看图带来困难。

为使原来在视图中不可见的部分转化为可见的，从而使虚线变为实线，以提高图形的清晰程度，也便于标注尺寸和技术要求。
