机械制图第一章、第二章教学课件

  • 格式：ppt
  • 大小：7.64 MB
  • 文档页数：152

下载文档原格式

  / 152

合集下载

全书课件机械制图第一套

全书课件机械制图第一套
体高度按的比率递增，写汉字时字号不能小于3.5。字宽一般为h /。
长仿宋体汉字书写的特点：横平竖直，起落有锋，粗细一致，结构匀称。 图1-12所示是长仿宋体汉字书写示例。
图1-12 汉字书写示例
第1章 制图基础知识
2．字母和数字
字母和数字分为A型和B型。A型字体的笔画宽度为h/14，B型字体的笔 画宽度为h/10，我国采用B型。用作指数、分数、极限偏差、注角的数
一基本概念
– 1．工程图
– 在生产建设和科学研究工程中，对 于已有的或想象中的空间体（如地面、 建筑物、机器等）的形状、大小、位 置和其它有关部门资料，很难用语言 和文字表达清楚，因而需要在平面上 （例如图纸上）用图形表达出来。这 种在平面上表达工程物体的图，称为 工程图。
– 2．画法几何
–
当研究空间物体在平面上如何用图形来表达时，
字及字母，一般应采用小一号字体。字母和数字分斜体和直体，常用的 是斜体，其字头向右倾斜与水平线成75°。 图1-13所示是字母和数字书写示例。
图1-13 字母和数字书写示例
第1章 制图基础知识
1.2.4 图线
绘制图样时，所采用的各种线型及其应用场合应符合国标的规定。表13中列出了8种线型及其应用（GB/T 4457.4—2002）。图1-14所示为相
10 20
（单位：mm）
A2 420×594
25
A3 297×420
5 10
A4 210×297
图1-7 图纸幅面尺寸
第1章 制图基础知识
（2）图框格式
图纸应用粗实线画出图框和标题栏的框线。图框有两种格式：不留装订 边和留装订边。不留装订边的图样，其格式如图1-8所示。留有装订边时，
其图框格式如图1-9所示，周边尺寸a和c都改成表1-1中的尺寸即可。同

机械制图第二章ppt课件

机械制图第二章ppt课件

优点 缺点
图纸上的箭头、线型、标题栏、 尺寸数字等的大小均符合该号图纸要 相关要求，这与尺规绘图相一致。
需要按实际尺寸和 绘图比例计算要画图线 的尺寸。
解决缺点的 方法
先按1:1绘图， 然后将图形按绘 图比例（标题栏 中标注的比例） 缩小，最后标注 尺寸。
编辑版pppt
12
2 绘图设置
绘图设置命令的位置：【工具】→【绘图设置】
10
5. 选择对象
编辑图形时，一般都需要选择要进行操作的对象。当命令行提示“选择对象”时，光标将变 成方形拾取框，此时就可以在绘图区选择要编辑的图形对象了。选择对象有3种方法，即单个拾取、 窗口选择和窗交选择。
单个拾取
直接用鼠标在要选择的对象上单击，则该对象被选中。 被选中的对象变虚，并显示出夹点。要选择多个图形对象， 可依次连续单击要选择的其他对象。
规格、边框和标题栏，并且图形单位被设置为公制（acad.dwt与acadiso.dwt的区别是前者的图
形单位为英寸）。
编辑版pppt
8
3. 命令的终止、重复、取消和撤销操作
在AutoCAD中执行某命令后，或在执行某个命令的过程中，可随时按“Esc” 键终止该命令。一个命令执行结束后，紧接着要重复执行该命令，可直接按回车键 或空格键。
默认情况下，光标沿X轴和Y轴方向上的捕捉间距均为10，每相邻栅格间的间
距为10。若修改“捕捉间距”和“栅格间距”设置区中的参数，可重新设置捕捉间
距和栅格间距。
编辑版pppt
14
极轴追踪
右击状态栏中的 “极轴”按钮，在弹出的 快捷菜单中选择“设 置…”，或单击 “极轴 追踪”选项卡，可打开右 图所示对话框。
一个命令执行后，单击快速访问工具栏中的“放弃” 按钮 ，或按“Ctrl＋Z” 快捷键，可撤销最近执行的一步操作，连续执行此命令可撤销最近执行的多步操作， 直至回到文件的最后一次保存状态。

清华大学机械制图全部课件1—15章

清华大学机械制图全部课件1—15章

三角板移动方向 绘制任意角度的 一组平行线直线
25
• 圆规
用于绘制圆和圆弧。 铅芯形状：
使用方法：
铲形（画细线圆） 矩形（画粗线圆，B或2B）
弹簧圆规 画小圆
带加长腿圆 规画大圆
选带平台的针尖
铅芯与针尖平台取齐
26
• 其他工具
擦图片
均为圆锥形针尖
三棱尺 分规（用于度量）
小毛刷
胶带纸
量角器 砂纸
27
缩小比例
1:1
5:1 5×10n :1
1:2 1:2×10n
比
例
2:1 2×10n :1
1:5 1:5×10n
1×10n :1 1:10
1:10×10n
注：n 为正整数
必要时允许选取的比例
种类
放大比例
4:1 4×10n :1
缩小比例
1:1.5 1:1.5×10n
注：n 为正整数
比 2.5:1 2.5×10n :1 1:2.5 1:2.5×10n
例
1:3 1:3×10n
1:4 1:4×10n
1:6 1:6×10n
比例一般标注在标题栏的比例栏内。必要时可在视图名称下方或右侧标注。
19
2.1.4 图线（GB/T 4457.4 - 2002）
图样中常用图线
代码No 名 称
01.1
细实线 波浪线 双折线
01.2 粗实线
02.1 04.1
细虚线 细点画线
笔芯形状及尺寸
矩形笔芯磨削方法
笔芯平行于砂纸面
圆锥形笔芯
矩形笔芯 用于绘制粗实线
砂纸板
笔芯移动方向
24
• 三角板
一副三角板（45°和30°、60°）与丁字尺配合使 用可以绘制15°倍角的直线或任意角度的一组平行线。

【精编】机械制图——第一章绪论.PPT课件

【精编】机械制图——第一章绪论.PPT课件
注意事项：
五、尺寸注法（GB/T4458.4-2003） （一）标注尺寸的基本要求
正确：要符合国家标准的有关规定。
完全： 要标注制造零件所需要的全部尺寸， 不遗漏，不重复。
清晰： 尺寸布置要整齐、清晰，便于阅读。
（二）标注尺寸的基本规则
⒈ 尺寸数值以机件的真实大小为依据，与 绘图比例及绘图的准确度无关。
圆弧连接的三种形式：
A）连接两直线； B）连接一线一弧；
C）连接两圆弧。
2）、作图原理和方法：为了保证连接光滑， 必须准确地求出连接弧的圆心和切点的位置；
原理：
A）线与圆相切时，其圆心轨迹是一与已知 线的平行线；
B）弧与弧相切时，其圆心轨迹是同 心圆： 外切时，其半径为R1+R2；
方法： 内切时，其半径为R1-R2；
寸线应通过圆心，尺寸线的终端应画成箭头。
图1-17 直径与半径尺寸的标注1
标注球面的直径或半径时，应在符号“Ø”或 “R”前再加注符号“S”。
直径半径标注的界限是以圆弧的大小为准，超过 一半的圆弧，必须标注直径；小于一半的圆弧只能 标注半径。
R10
×R10
3.小尺寸标注
4. 简化标注
5.对称图形标注
体
几何元素在
返
平面的表示方法 回
画图
空间几何原形
平面图形
（三维）
读图 （二维）
空间形体的投影图
绘图
返 回
空间形体
空间形体的投影图
返 回
读图
想象出它的 空间形状
二、学习本课程的目的和任务
1.掌握平行投影法，特别是正投影法的基本理论。
2.正确使用绘图仪器和工具，掌握仪器绘图的技能。
Drawing tools——三角板（20~25 以cm） 一付，圆规、分规，铅笔（B、HB各一支），

全套机械制图ppt课件

全套机械制图ppt课件
加长50mm。常用的图板尺寸规格见表1-1。
表1-1 图板尺寸规格 （单位：mm）
图板尺寸规格代号 A0 A3 图板尺寸（宽×长） 920×1220 305×460
精选ppt
A1 610×920
A2 460×610
5
2．丁字尺 丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两 部分组成，尺身沿长度方向带有刻度的侧边为工作边。绘图时，要使尺头紧靠图板 左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜 ，即可从左向右匀速画出水平线。应注意：尺头不能紧靠图板的其它边缘滑动而画 线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形.
审核
工艺
批准
共张第张
（单位名称） （图样名称） （图样代号）
图1-15 国标中标题栏的组成及格式
精选ppt
22
高
职
高 专 机 电
（图名）
制图 描图 审核
比例 材料
日期
件数
（班级）
（学号）
（校
（图号） 成绩
名）
类
专
业 图1-16 制图作业的标题栏格式
若标题栏的长边置于水平方向且和图纸的长边平行时，构成X型的图纸，也称横式幅面，如图
1. 2.4比例（GB/T14690-1993 等效采用ISO 5455）
1. 2.5尺寸标注（GB/T4458 4-2003）
机 械 工 程
精选ppt
16
返回目录
高
职
高
专
机械图样是现代设计和制造机械零件与设备过程中的重要技术文件，为便于生产
机
、管理和进行技术交流，国家质量技术监督局（原国家标准局）依据国际标准化组织 制定的国际标准，制定并颁布了《技术制图》、《机械制图》等一系列国家标准，其

机械制图教学课件

机械制图教学课件

机 械 工 程
国家标准中的每一个标准都有标准代号，如ＧＢ／T4457.4－2002，其中“ＧＢ ”为国家标准代号，它是“国家标准”汉语拼音缩写，简称“国标”，“Ｔ”表示 推荐性标准，（如果不带“T”，则表示为国家强制性的标准）“4457.4”表示该标 准编号，“2002”表示该标准是2002年颁布的，以前有用两位数表示的，如ＧＢ /T14689-93。
手用铅笔过各点轻勾画出曲线，然后将曲线板靠上，在曲线板边缘上选择一段至少能经过 曲线上3～4个点，沿曲线板边缘画出此段曲线，再移动曲线板，自前段接画曲线，如此延 续下去，即可画完整段曲线。 机械模板主要用来画各种机械标准图例和常用符号，如形位公差项目符号、粗糙度符 号，斜度、锥度符号、箭头等。模板上刻有用以画出各种不同图例或符号的孔。其大小符 合一定的比例，只要用铅笔在孔内画一周，图例就画出来了。使用机械模板，可提高画图 的速度和质量。
机 械 工 程
图1-13 留装订边的图框格式
图1-14不留装订边的图框格式
高 职 高 专 机 电 类 专 业
3．标题栏
（材料标记） 标记处数 分区
更改文件号
（单位名称）
签名
年、月、日
（年月日） 设计 （签名）（年月日）标准化（签名） 阶段标记 重量 比例
（图样名称）
机 械 工 程
审核 工艺
（图样代号） 批准 共 张 第 张
机 械 工 程 图1-4 圆规的用法
高 职 高 专 机 电 类 专 业
分规主要是用来量取线段长度和等分线段的。其形状与圆规相似，但两腿都是钢针 。为了能准确地量取尺寸，分规的两针尖应保持尖锐，使用时，两针尖应调整到平齐， 即当分规两腿合拢后，两针尖必聚于一点,如图1-5 a) 所示

机械制图与CAD第二章ppt课件

机械制图与CAD第二章ppt课件

1
O2 O1
2 O2
O
务 2）作连心线001，它与圆弧01的交 点为1，再作连心线002，它与圆弧02的交
与 点为2，则1、2即为连接圆弧的连接点（内 营 切的切点）；
a)
b)
图1-49 用圆弧连接两圆弧（内切）
销
3）以0为圆心，R为半径作圆弧12，完成连接作图。
圆心O
高
（3）与一个圆弧外切，与另一个圆弧内切 如图1-50所示，已知连接圆弧半径为R，被连接的两个圆弧圆心为01、02，半径为R1、R2，求作一连接
销
高
（2）与两个圆弧内切连接
职 如图1-49所示，已知连接圆弧的半径为R，被连接的两个圆弧圆心分别为01、02，半径为R1、R2，求 作连接圆弧。
高
专
R
汽 车 作图步骤：
技
1）以01为圆心，R-R1为半
径作一圆弧，再以02为圆心、R-
O1
术 R2为半径作另一圆弧，两圆弧的
服 交点O即为连接圆弧的圆心。
a) 图1-46 用圆弧连b接) 两直线
c)
与
（1）在直线AC上任找一点并以其为垂足作直线AC的垂线，再在该垂线上找到垂足的距离为R的另一点，
营 并过该点作直线AC的平行线。 （2）用同样方法作出距离等于R的BC直线的平行线。
销
（3）找到两平行线的交点0即为连接圆弧的圆心。
（4）自点0分别向直线AC和BC作垂线，得垂足1、2，即为连接圆弧的连接点（切点）。
务
4
5B
与
营
销
图15’的平行线
0 1 2 3 4 5 6 7 8
高
（2）两平行线间的任意等分，如图1-33所示。
职

中职教材-机械制图电子PPT跟课课件(全套)-高等教育出版社-王幼龙主编

中职教材-机械制图电子PPT跟课课件(全套)-高等教育出版社-王幼龙主编

７．光滑过渡处的尺寸注法
图1-27 光滑过渡处的尺寸注法
8.正方形结构
12 12 12
12
1212
表示剖面为正方形结构尺寸时，可在正方形尺寸数 字前加注“” 符号，或用1212表示。
10° 50° 70°
55°
25° 5° 30°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
５．小尺寸的尺寸注法
图1-25 小尺寸的尺寸注法
狭小部位的注法
4
5
323
343
3 2 3 4
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
• （2） 尺寸界线一般应与尺寸线垂直并略超过尺寸线（通常以3～4 mm为宜）；在特殊情况下也可以不相垂直，但两尺寸界线必须互相 平行，如图1-18所示。
图1-17尺寸界线的画法
图1-18特殊情况下尺寸界线的画法
尺寸的组成
尺寸数字
数字高度约3.5毫米
箭头
尺寸界线 尺寸线
尺寸线间距大于7毫米
尺寸界线超出箭头约25毫米
３．球的尺寸注法
图1-22 球的尺寸注法
1 8
球面
标注球面直径或半径时，应在“”或“R ”前面加注
符号“S ”。对标准件，轴或手柄的前端，在不引起误解的 情况下，可以省略符号“s” 。
４．角度的尺寸注法
图1-23 角度尺寸数字得注写
图1-24 角度的尺寸线与 尺寸界线的画法
角度尺寸
10° 50° 25°
一、机械图样中的线型及应用
机械图样中常用图线的代号、线型及用途见表1-6。
二、图线的尺寸

《机械制图》(张雪梅)教学课件 第一章 机械制图的基本知识与技能

《机械制图》(张雪梅)教学课件 第一章 机械制图的基本知识与技能

线性尺寸中尺寸 数字的标法
半径和直径的 尺寸标法
角度的尺寸 标法
狭小部位的尺 寸标法
对称图形的尺 寸标法
2.2 常见尺寸标法
（a）
（b）
图1-15 线性尺寸数字的方向
2.2 常见尺寸标法
（a）半圆和小圆弧的半径标法
（b）大圆弧的半径标法
（c）直径的标法
图1-15 线性尺寸数字的方向
2.2 常见尺寸标法
（d）
➢ 2.将圆周五等分
4.2 等分圆周并作正多边形
已知圆的半径，可用圆规将圆周五等分，然后利用直线连接各等分点即可绘制 圆的内接正五边形，具体作图步骤如下。
（a）
（b）
（c）
图1-28 将圆周五等分并画正五边形
（d）
➢ 2.将圆周五等分
4.2 等分圆周并作正多边形
①
以圆的象限点A 为圆心，OA为半 以点B为圆心，BC为 径画圆弧，交外 半径画圆弧，交直线 接圆于点E和点F， OA 于 点 D ， 如 图 1连 接 EF 交 直 线 28（b）所示；接着 OA于点B，如图 以点C为圆心，CD为 1-28 （ a ） 所 示 。 半径画圆弧，交外接
图纸幅面简称图幅，是指图纸尺寸规格的大小。图纸幅面用图纸的短边 长边 B L表示。为了便于图纸的装订和保管，绘制技术图样时，应优先选用表1-1中的A0～
A4这五种基本幅面，必要时也允许选用加长幅面的图纸。加长幅面时，基本幅面的 长边尺寸保持不变，短边尺寸乘以整数倍即可。
表1-1 图纸幅面及尺寸
➢ 1.图纸的幅面
为了保证同一图样上的同类线型粗细一致，画粗实线用的铅笔，铅芯应磨削成 截面为d xd（d为要画线条的宽度）的四棱柱形；写字和标注尺寸时，铅笔铅芯部 分应削成锥形；画线时，铅笔与画线方向的夹角约60°，如图1-25所示。此外，削 铅笔时应从没有标号的一端开始，保留有标号的一端以便识别其硬度。

机械制图第一章课件.ppt

机械制图第一章课件.ppt
机械基础
1
复习
图幅 比例 P127页 图5-10 线型
2
ቤተ መጻሕፍቲ ባይዱ
3
1.2 制图工具和仪器的使用方法
4
基础知识
绘图工具及仪器的使用 铅笔 图板 三角板
5
基础知识
铅笔 绘图是采用绘图铅笔。 铅笔端部的标号如B、HB、2H等，用以
表明铅芯的软硬。 H前的数字数值越大，铅芯越硬；
24
注意事项
尺寸数字 图纸上水平方向尺寸其数字写在尺寸线 的上方，图纸上竖直方向尺寸，其数字 写在尺寸线的左方，字头朝左。
在尺寸数字前有如下符号，表示不同类 型的尺寸：Φ 表示直径；R 表示半径；S 表示球面；T 表示板状零件厚度；C 表 示45度倒角；EQS 表示均布。
25
注意事项
26
39
34
角度标注
角度必须标准
尺寸界线应沿径向引出，尺寸线画成圆 弧，圆心是角的顶点，尺寸数字应一律 水平书写（图a)，一般注在尺寸线的中 断处，必要时也可按图b的形式标注
35
狭小部位的标注
36
狭小部位的标注
P11 图1－16
37
练习
标注画出的图
38
本节重点
尺寸标注的组成 尺寸标注的注意要点
基础知识
13
基础知识
14
根据图纸画图
注意标注尺 寸
15
尺寸注法（GB/T4458）
基本原则 图纸上的图样除表达物体形状外还应说
明物体的大小，物体的大小应通过尺寸 来确定。 无论图样的比例如何，尺寸应标注物体 的实际尺寸，机械图纸中的尺寸单位的 国家标准是毫米，以毫米为单位时，不 需要标明单位的符号。

机械制图第一章课件

机械制图第一章课件
如右图所示，斜度 = tan α = BC/AC
表示斜度时将比例前项划成1,即写成1:n的形式。 作图时选用与所注线段的倾斜 方向一致的符号。

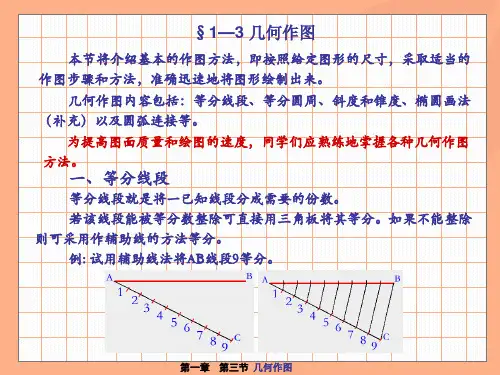

第一章 第三节 几何作图
塞规
例：过已知点a作一条1：6的斜度线与cd线相交，并作 出标注。
作图步骤如图所示：
（1）
（2）
（3）
（4）
第一章 第三节 几何作图
例：已知一直线和圆O1（半径R1）连接圆弧半径为R，试作出光滑连接（与圆切）。
作图时可以用三角板、丁字尺配合等分，也可用圆规等分，
在实际作图时采用方便快捷的方法。
图中可以看出，各形体的表
较常用的等分有三等分、六等分、十二等分、五等分，下面分别予以介绍。
用丁字尺、三角板作等分方法：
用同心圆法画椭圆的基本方法是，在确定了椭圆长短轴后，通过作图求得椭圆上的一系列点再将其光滑连接。
第一章 第三节 几何作图
二、等分圆周
将一圆分成所需要的份数即是等分圆周的问题。 作正多边形的一般方法是先作出正多边形的外接圆然后将其等分， 因此等分圆周的作图包含着作正多边形的问题。 作图时可以用三角板、丁字尺配合等分，也可用圆规等分， 在实 际作图时采用方便快捷的方法。 较常用的等分有三等分、六等分、十二等分、五等分，下面分别予 以介绍。
两直线交成直角的连接方法：
第一章 第三节 几何作图
三、斜度和锥度
从右边三个形体的立体
图中可以看出，各形体的表
面上均有斜面或锥面。作图 时除要用图形表达其形状外，
槽钢
还要在图形上作必要的标注。
1.斜度
工字钢
斜度指一条线（或平面）相对另一直线 （或平面）的倾斜程度。
斜度大小的表示方法：为两直线所夹锐角 的正切值。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3、相交
虚线以及各种点画线相交时应恰当地相较于画，
而不应相较于点或间隔。
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984)
4、图线接头处的画法 点画线与点画线或点画线与其它图线相交时，应 是画相交，而不应是点相交。绘制圆的对称中心线时 ，圆心应为画的交点。单点画线和双点画线的首末两 端应是画而不是点。在较小的图形上绘制点画线或双 点画线有困难时，可用细实线代替。
第五节
尺寸标注
3、尺寸界线
(1)尺寸界线用细实线绘制，并应由图形的轮廓线、 轴线或对称中心线处引出，也可利用轮廓线轴线或对 称中心线作尺寸界线。如图a所示。
第五节
尺寸标注
尺寸界线的画法
特殊情况下尺寸界线的画法
第五节
尺寸标注
(2)尺寸界线一般应与尺寸线垂直并略超出尺寸线 （3—4mm为宜）；特殊情况下也可以不垂直，但两尺 寸线必须互相垂直。如图b所示。
明细栏
第一节 图纸幅面和格式(GB/T14689—1993)
四、看图方向
对中符号 为了缩微摄影和复制图样时定位方便，对表1-1中 所示例的基本幅面及图1-12中细实线所示的加长幅面 的各号图纸，均应在图纸各边长的中点处分别画出对 中符，如图1-17所示。对中符号用粗实线绘制，线的 宽度不小于0.5mm，长度从纸的边界开始到伸入图框内 约5mm。当对中符号处在标题栏范围内时，伸入标题栏 部分则省略不画。
图线宽度：0.13mm；0.18mm；0.25mm；0.35mm ；0.5mm0.7mm；1.0mm；1.4mm；2.0mm 图线分粗、细两种。粗线的宽度d在0.5～2mm之 间选择(练习时用0.7mm)，细线的宽度为d/2。
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984)
四、选择比例的原则
(1)当表达对象的形状复杂程度和尺寸适中时， 一般采用原值比例1:1绘制。 (2)当表达对象的尺寸较大时应采用缩小比例，
但要保证复杂部位清晰可读。
第二节
比例(GB/T14690—1993)
(3)当表达对象的尺寸较小时应采用放大比例， 是各部位清晰可读。 (4)尽量采用表1-8中的比例，必要时可选用表19中的比例。 (5)选择比例时，应结合幅面尺寸选择，综合考 虑其最佳表达效果和图面审美价值。
第五节
b、斜线
尺寸标注
斜线用细实线绘制，其方向
和画法如下图所示。采用这种形式时，
第五节
尺寸标注
当尺寸线与尺寸界线相互垂直时，同一张图样中只能采 用一种尺寸线终端形式。
a）箭头
b）斜线
尺寸线终端的画法
第五节
尺寸标注
(2)标注线性尺寸时，尺寸线必须与所标注的线段 平行。尺寸线不能用其他图线代替，一般也不得与其 他图线重合和画在其延长线上。
第五节 尺寸标注
二、尺寸数字、尺寸线和尺寸界线
一个标注完整的尺寸应标注出尺寸数字尺寸线和 尺寸界线。尺寸数字表示尺寸的大小，尺寸线表示尺 寸的方向，尺寸界线表示尺寸的范围。如下如所示。
第五节
尺寸标注
第五节
1、尺寸数字
尺寸标注
（1）线性尺寸的数字一般应注写在尺寸线的上方
。也允许注写在尺寸线的中断处。
3、阿拉伯数字示例： B型字体
直体阿拉伯数字
斜体阿拉伯数字
第三节 字体(GB/T14691—1993)
4、罗马数字示例 B型字体(斜体)
第三节 字体(GB/T14691—1993)
5、其他应用示例
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984) 一、基本线型
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984) 二、图线的尺寸

三、本课程的学习方法
1、严格遵守国家标准《技术制图》、《机械 制图》和有关的技术标准。 2、掌握正确的看图和画图方法。 3、反复实践，提高看图和画图技能。

第一章
制图的基本规定
本章主要内容
第一节 图纸幅面和格式
第二节
第三节
比例
字体
第四节
第五节
图线
尺寸标注法
第一节 图纸幅面和格式
第一节 图纸幅面和格式(GB/T14689—1993)
二、图框格式和尺寸
1、图框格式 图样均应绘制在用粗实线画出的图框内。其格 式分为不留装订边和留有装订边两种，但同一产品 的图样只能采用一种格式。
第一节 图纸幅面和格式(GB/T14689—1993)
留装订边的图框
第一节 图纸幅面和格式(GB/T14689—1993)
不留装订边的图框
第一节 图纸幅面和格式(GB/T14689—1993)
2、加长幅面 加长幅面的尺寸由基本幅面的短边成整数倍增 加后得出。
第一节 图纸幅面和格式(GB/T14689—1993)
3、幅面尺寸的图示 各种幅面(包括加长幅面)的关系如下图所示。 粗实线为基本幅面，细实线为第二选择，虚线为第 三选择。第二、第三选择均属于加长幅面。
幅面尺寸的图示
第一节 图纸幅面和格式(GB/T14689—1993)
（2）字体高度的公称尺寸系列为1.8、2.5、3.5 、5、7、10、14、20（单位）㎜，如需书写更大的 字，其字体高度应按的比例递增。
第三节 字体(GB/T14691—1993)
（3）汉字应写成长仿宋体字，并应采用中华人 民共和国正式公布推行的《汉字简化方案》中
规定的简化字。汉字的高度h不应小于3.5mm，
各 种 图 线 的 部 分 应 用
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984) 四、图线的画法
1、同一张图纸内，同类图线的宽度应基本一致。
2、间隙
除另有规定，两条平行线之间的最小间隙不得小
于0.7mm。
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984)
主要内容：

制图的基本规定、几何作图、正投影法与 三视图、轴测图、组合体视图、图样的基本表 示法、常用件的特殊表示法、零件图、装配图、 计算机绘图、其他图样。
二、本课程的目标和任务
1、掌握正投影法的基本理论及其应用 2、掌握阅读和绘制机械图样的基本知识基本 方法和技能。 3、培养空间想象和形象思维能力 4、了解计算机绘图的基本知识。 5、培养耐心细致的工作作风，严肃认真的工 作态度。
(6)用作指数分数极限偏差注脚等的数字
及字母，一般应采用小一号的字体。
第三节 字体(GB/T14691—1993)
二、字体示例
1、长仿宋体汉字示例
第三节 字体(GB/T14691—1993)
第三节 字体(GB/T14691—1993)
2、拉丁字母示例
直体拉丁字母
斜体拉丁字母
第三节 字体(GB/T14691—1993)
第五节
尺寸标注
三、常见的尺寸注法
1、圆的尺寸注法 直径尺寸数字钱加注“Ø”，尺寸终端画成箭头。 如图所示。
第五节
2、圆弧的尺寸注法 (1)圆弧的半径
尺寸标注
尺寸数字前加注符号“R”，
尺寸线终端应画成箭头。如图a、b、c所示。 圆弧半径过大或在图纸范围内无法标出圆心位置 时，可将圆心移到近处示出，半径尺寸线画成折线， 如图d所示。若不需要标出其圆心位置时，按e图形式 标注
第二节 比例(GB/T14690—1993)
二、比例系数
第二节 比例(GB/T14690—1993)
三、标注方法
(1)比例符号应以“：”表示、比例的表示方法如 1:1、1:500、20:1等。 (2)比例一般应标注在标题栏的比例栏内。必要时 可在视图下方标注比例，如：
第二节
比例(GB/T14690—1993)
主要内容
一、图纸幅面 二、图框格式和尺寸 三、标题栏和明细栏 四、看图方向的规定
第一节 图纸幅面和格式(GB/T14689—1993)
一、图纸幅面
1、基本幅面 幅面的大小和格式必须遵守GB/T14689—1993中 的规定。
第一节 图纸幅面和格式(GB/T14689—1993)
基本幅面
第一节 图纸幅面和格式(GB/T14689—1993)
（2）线性尺寸数字一般应按图所示的方向注写，
并尽量避免在图示30°范围内标注尺寸，当无法避
免时可按图形式标注。
第五节
尺寸标注
尺寸数字的注写方向
第五节
尺寸标注
16 16
a)
b)
c)
非水平方向的尺寸数字的注写方向
第五节
2、尺寸线
尺寸标注
(1)尺寸线用细实线绘制，用以表示所注尺寸的 方向。尺寸线的终端结构有两种：箭头和斜线。 a、箭头 种类型的图样。 箭头的形式如下图所示，适用于各
1 2:1
2 2:1
3 2:1
4 2:1
5 2:1
6 2:1
第四节 图线 (GB/T17450—1998、GB/T4457.4—1984)
5、图线重叠时的画法 当两种或两种以上图线重叠时，应按以下顺序 优先画出所需的图线：
可见轮廓线→不可见轮廓线→轴线和对称中心
线→双点划线
第五节 尺寸标注
一、基本规则
第一节 图纸幅面和格式(GB/T14689—1993)
（2）方向符号
第二节 比例(GB/T14690—1993)
主要内容
一、术语 二、比例系数 三、标注方法 四、选择比例的原则
第二节 比例(GB/T14690—1993)
一、术语 图样及技术文件中的比例是指图形与其实 物相应要素的线性尺寸之比。比例分为以下三 种： (1)原值比例 比值为1的比例，即1:1等； (2)放大比例 比值大于1的比例，如2:1等； (3)缩小比例 比值小于1的比例，如1:2等。
