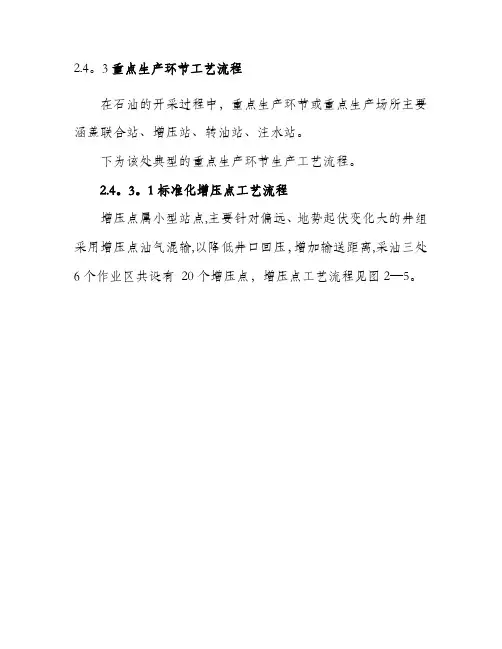

2.4。
3重点生产环节工艺流程
在石油的开采过程中，重点生产环节或重点生产场所主要涵盖联合站、增压站、转油站、注水站。
下为该处典型的重点生产环节生产工艺流程。
2.4。
3。
1标准化增压点工艺流程
增压点属小型站点,主要针对偏远、地势起伏变化大的井组采用增压点油气混输,以降低井口回压，增加输送距离,采油三处6个作业区共设有20个增压点，增压点工艺流程见图2—5。
图2—5 典型增压点工艺流程图2。
4。
3.2转油站工艺流程
转油站主要功能包括：来油计量、油气分离、原油储存、原油外输等功能，采油三处共设有 3个转油站。
转油站工艺流程见图2—6。
图2-6 典型转油站工艺流程图
2.4。
3。
2联合站工艺流程
联合站、(脱水站）是作为较大区块油气集中处理站，主要功能有井组或增压点来由经收球、加热、分离、原油脱水、原油储存、计量、原油外输、污水处理、污水回注等。
采油三处共设有 3个联合站，分别设在罗庞塬作业区、薛岔作业区和刘峁塬作业区.联合站工艺流程见图2-7。
总机关 收球筒 联合站 分离缓冲及气液分离装置 输油泵 储油罐 井口 含水30% 3℃ 含水30% 32~47℃
图2-7 典型联合站工艺流程图
2。
4。
3.3注水工艺流程
采油三处采油生产过程注水采用“树枝状干管稳流阀组配水、活动洗井注水工艺流程”。
注水工艺流程见图2-8、2—9。
图2—8 清水注水工艺流程示意图。
